Motorstator- und Rotorlösungen für Automatisierungs- und Pumpenanwendungen

Motorstator- und Rotorbaugruppen sind elektromagnetische Präzisionskomponenten, die Drehmomentabgabe, Effizienz und Zuverlässigkeit in Elektromotoren, Pumpen und Kompressorsystemen bestimmen.

Motorstator- und Rotorbaugruppen sind der funktionelle Kern elektrischer Antriebssysteme und werden häufig in BLDC-Motoren, Kompressormotoren, Wasserpumpen und Ölpumpen eingesetzt.

Sie sind in verteilten und konzentrierten Wicklungsdesigns und mit mehreren Außendurchmessern erhältlich und unterstützen verschiedene Spannungsplattformen und Verschiebungsbereiche für die OEM-Integration.

Produktübersicht Stator und Rotor

Eine Stator-Rotor-Baugruppe besteht aus dem geblechten Statorkern mit Kupferwicklungen und der passenden Rotorstruktur.

Anstelle eines kompletten Motors werden diese Baugruppen als elektromagnetische Kernkomponenten geliefert , die in kundenspezifische Gehäuse, Wellen und Systeme integriert werden.

Sie werden häufig verwendet, wenn:

  • Das Motorgehäuse ist in das System integriert
  • Pumpen oder Kompressoren erfordern maßgeschneiderte Magnetstrukturen
  • OEMs benötigen Kontrolle über Wärmepfade und mechanische Schnittstellen
85mm TT85O.D. konzentrierter Wicklungsstator und -rotor
Als Hersteller von Statoren und Rotoren klassifizieren wir unsere Statorwicklungen in verteilte Wicklungen und konzentrierte Wicklungen

Verteilte Wicklungen platzieren Spulen über mehrere Schlitze und bieten:

  • Glatte magnetische Flussverteilung
  • Geringere harmonische Verzerrung
  • Reduzierte Drehmomentwelligkeit
  • Stabile Leistung im Dauerbetrieb

Konzentrierte Wicklungen wickeln Spulen um einzelne Zähne und ermöglichen so:

  • Kompakte Struktur
  • Hohe Drehmomentdichte
  • Kürzere Endwindungen und verbesserte Kupferausnutzung
  • Vereinfachte Herstellung

Stator und Rotor nach Außendurchmesser

Als Stator- und Rotorhersteller klassifizieren wir unsere Stator- und Rotorsätze in erster Linie nach dem Außendurchmesser. Dies ist für Ingenieure die gebräuchlichste und effizienteste Möglichkeit, die Auswahl einzugrenzen. Jede Außendurchmesserkategorie umfasst mehrere Serien und Untermodelle mit unterschiedlichen Nennleistungen und Wicklungsoptionen.
Über die Standardmodelle hinaus bietet Modar Motor auch OEM- und ODM-Dienstleistungen für Stator und Rotor an.
85-mm-Stator und Rotor mit verteilter Wicklung

85-mm-Baugruppen mit verteilter Wicklung

Entwickelt für hochstabile Motorsysteme im Dauerbetrieb

85-mm-Stator und Rotor mit konzentrierter Wicklung

Konzentrierte 85-mm-Wicklungsbaugruppen

Kompakte High-Torque-Lösungen für integrierte Antriebe

94–98 mm konzentrierter Wicklungsstator und -rotor

94 mm / 96 mm / 98 mm konzentrierte Baugruppen

Optimiert für Kompressor- und Pumpenmotoren mittlerer bis hoher Leistung
100-112 mm konzentrierter Wicklungsstator und -rotor

100 mm / 105 mm / 112 mm konzentrierte Baugruppen

Baugruppen mit großem Durchmesser für leistungsstarke Industrie- und Automobilsysteme

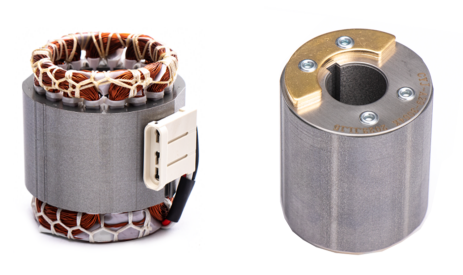

85 mm Stator und Rotor

85-mm-Baugruppen mit verteilter Wicklung

Nennspannungsoptionen: 0–800 V usw.
Nenndrehzahl: 0–8600 U/min (kundenspezifisch)
Nenndrehmoment: 0–7,2 Nm (kundenspezifisch)
Geeigneter Kompressorhubraum als Referenz: 12 CC, 18 CC, 20 CC, 28 CC, 34 CC
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
F85-27 1,60 kW 300V 15Waffen 2,5 Nm 10000 U/min 90,02 %
F85-45 1,80 kW 320V 7,0 Arme 4,0 Nm 4500 U/min 90,05 %
F85-50 3,20 kW 350V 11Waffen 5,4 Nm 6000 U/min 91,20 %
F85-54 4,25 kW 400V 16Waffen 5,2 Nm 8000 U/min 91,80 %
F85-60 5,02 kW 400V 18Waffen 6,0 Nm 8000 U/min 91,80 %

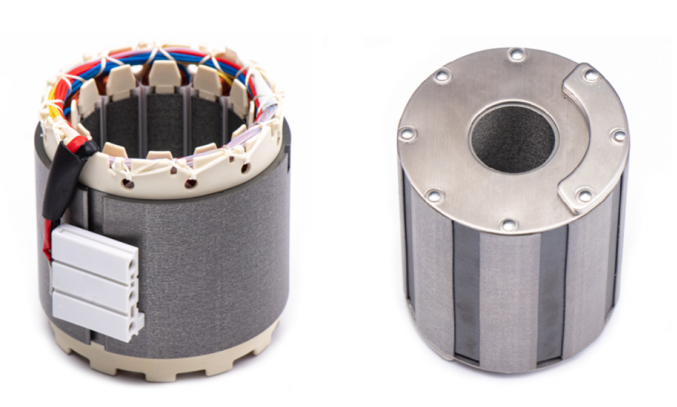

85mm TT85O.D. konzentrierter Wicklungsstator und -rotor

Konzentrierte 85-mm-Wicklungsbaugruppen

Nennspannungsoptionen: 0–800 V usw.
Nenndrehzahl: 0–8600 U/min (kundenspezifisch)
Nenndrehmoment: 0–7,2 Nm (kundenspezifisch)
Geeigneter Kompressorhubraum als Referenz: 12 CC, 18 CC, 20 CC, 28 CC, 34 CC
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
J85-45 1,80 kW 320V 7,0 Arme 4,0 Nm 4500 U/min 90,05 %
J85-50 3,20 kW 350V 11Waffen 5,4 Nm 6000 U/min 91,20 %
J85-54 4,25 kW 400V 16Waffen 5,2 Nm 8000 U/min 91,80 %
J85-60 5,02 kW 400V 18Waffen 6,0 Nm 8000 U/min 91,80 %

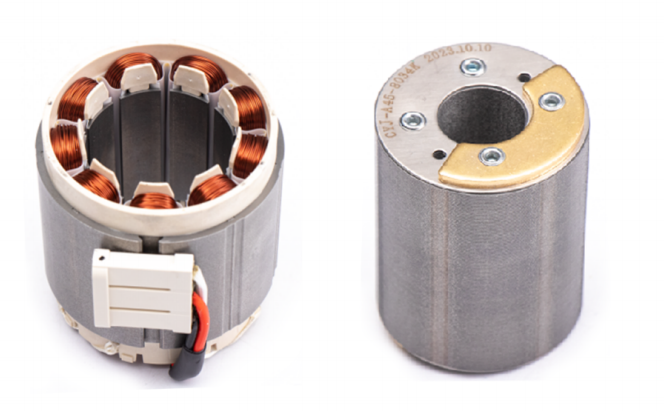

85mm J85O.D. konzentrierter Wicklungsstator und -rotor

94 mm / 96 mm / 98 mm konzentrierte Baugruppen

Nennspannungsoptionen: 0–800 V usw.
Nenndrehzahl: 0–12.000 U/min (kundenspezifisch)
Nenndrehmoment: 0–11 Nm (kundenspezifisch)
Geeigneter Kompressorhubraum als Referenz: 16 cm³, 18 cm³, 28 cm³, 34 cm³, 40 cm³, 45 cm³, 50 cm³
94-mm-Statorbaugruppen mit konzentrierter Wicklung
Standardparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
94-20(ATC) 1,25 kW 108V 13Waffen 3,0 Nm 4000 U/min 90,00 %
94-30(ATC) 3,25 kW 320V 12Arme 5,2 Nm 6000 U/min 91,00 %
94-37(ATC) 4,50 kW 350V 11Waffen 5,4 Nm 8000 U/min 92,00 %
94-45(ATC) 6,05 kW 400V 16Waffen 7,2 Nm 8000 U/min 92,80 %
94-50(ATC) 7,21 kW 600V 15Waffen 3,0 Nm 4000 U/min 93,60 %

96-mm-Statorbaugruppen mit konzentrierter Wicklung
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
96-20 1,25 kW 108V 13Waffen 3,0 Nm 4000 U/min 90,00 %
96-30 3,25 kW 320V 12Arme 5,2 Nm 6000 U/min 91,00 %
96-37 4,50 kW 350V 11Waffen 5,4 Nm 8000 U/min 92,00 %
96-45 6,05 kW 400V 16Waffen 7,2 Nm 8000 U/min 92,80 %
96-50 7,21 kW 600V 15Waffen 3,0 Nm 4000 U/min 93,60 %

98-mm-Statorbaugruppen mit konzentrierter Wicklung
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
98-20 1,25 kW 108V 13Waffen 3,0 Nm 4000 U/min 90,59 %
98-27 3,25 kW 320V 12Arme 5,2 Nm 6000 U/min 91,83 %
98-34 4,50 kW 350V 11Waffen 5,4 Nm 8000 U/min 92,09 %
98-45 6,05 kW 400V 16Waffen 7,2 Nm 8000 U/min 92,96 %
98-50 7,21 kW 600V 15Waffen 3,0 Nm 4000 U/min 94,02 %

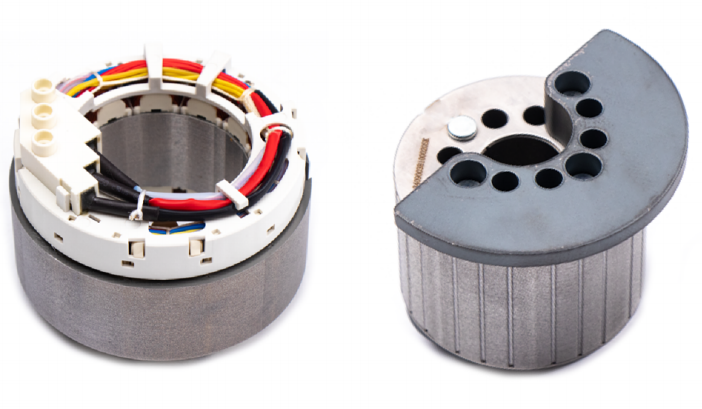

100-112 mm konzentrierter Wicklungsstator und -rotor

100 mm / 105 mm / 112 mm konzentrierte Baugruppen

Nennspannungsoptionen: 0–800 V usw.
Nenndrehzahl: 0–12.000 U/min (kundenspezifisch)
Nenndrehmoment: 0–15 Nm (kundenspezifisch)
Geeigneter Kompressorhubraum als Referenz: 18 cm³, 28 cm³, 34 cm³, 40 cm³, 45 cm³, 50 cm³, 66 cm³
100-mm-Statorbaugruppen mit konzentrierter Wicklung
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
100-30 3,25 kW 320V 12Arme 5,2 Nm 6000 U/min 91,80 %
100-35 4,50 kW 350V 11Waffen 5,4 Nm 8000 U/min 92,90 %
100-40 6,05 kW 400V 16Waffen 7,2 Nm 8000 U/min 93,10 %
100-45 7,21 kW 600V 15Waffen 8,5 Nm 8000 U/min 94,20 %
100-50 9,45 kW 600V 18,6Arme 15,0 Nm 4000 U/min 94,80 %

105-mm-Statorbaugruppen mit konzentrierter Wicklung
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
100-30 3,25 kW 320V 12Arme 5,2 Nm 6000 U/min 90,80 %
100-35 4,50 kW 350V 11Waffen 5,4 Nm 8000 U/min 91,90 %
100-40 6,05 kW 400V 16Waffen 7,2 Nm 8000 U/min 92,10 %
100-45 7,21 kW 600V 15Waffen 8,5 Nm 8000 U/min 93,20 %
100-50 9,45 kW 600V 18,6Arme 15,0 Nm 4000 U/min 93,80 %

112-mm-Statorbaugruppen mit konzentrierter Wicklung
Standardmodellparameter
Modell Nennleistung
​		 Nennspannung
​		 Nennstrom
​		 Nenndrehmoment
​		 Nenngeschwindigkeit Effizienz
112-27 3,25 kW 320V 12Arme 5,2 Nm 6000 U/min 91,20 %
112-31 4,50 kW 350V 11Waffen 5,4 Nm 8000 U/min 91,40 %
112-35 6,05 kW 400V 16Waffen 7,2 Nm 8000 U/min 92,21 %
112-40 7,21 kW 600V 15Waffen 8,5 Nm 8000 U/min 93,19 %
112-55 9,45 kW 600V 18,6Arme 15,0 Nm 4000 U/min 93,21 %


Stator und Rotor nach typischer Anwendung

Motorstator- und Rotorbaugruppen werden in zahlreichen Branchen eingesetzt, in denen eine individuelle Integration und Leistungsoptimierung erforderlich ist.
Wichtige Integrations-Highlights: Optimiert für bestimmte CC-Verdrängungsbereiche (Platzhalter), Spannungs- und Wicklungsanpassung verfügbar, Geeignet für die langfristige OEM-Produktion.
Automobil- und Elektrokompressoren

Automobil- und Elektrokompressoren

  • Elektrische Klimakompressoren
  • Wärmemanagementsysteme
  • Spannungsplattformen wie Systeme der 320-V-/400-V-Klasse
  • Kompatibel mit bestimmten Verdrängungsbereichen (CC) (anzugeben)
Wasserpumpen und Ölpumpen

Wasserpumpen und Ölpumpen

  • Elektrische Wasserpumpen
  • Schmier- und Ölkreislaufsysteme
  • Passend zu unterschiedlichen CC-Verdrängungsanforderungen
  • Entwickelt für lange Lebensdauer und stabile Effizienz

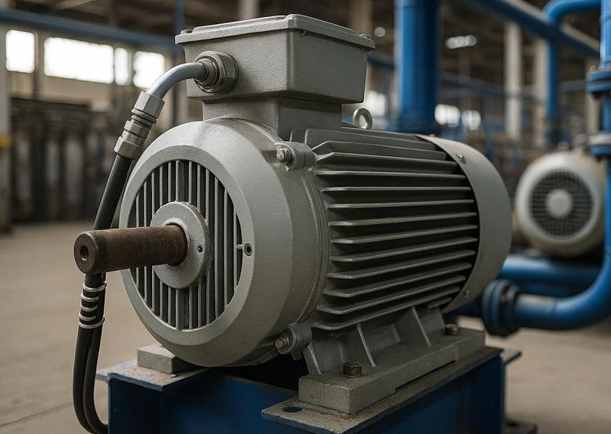

Industrielle Motorsysteme

Industrielle Motorsysteme

  • Integrierte BLDC-Motorplattformen
  • Kundenspezifische Gehäuse und Wellen
  • Hochleistungs-Industrieantriebe






oem

Integrierte OEM-Antriebsprojekte

  • Integrierte Motor-Pumpen-Systeme
  • Entwicklung von Kompressormodulen
  • Kundenspezifische elektromagnetische Lösungen






Kundenspezifische Stator- und Rotorlösungen für OEM-Kunden

Über die Standardmodelle hinaus bietet Modar Motor als Hersteller von Statoren und Rotoren OEM- und ODM-Dienstleistungen für Stator- und Rotorsätze an, darunter:
  • 1
    ​​​​​​​

    Parameter wie Spannung, Geschwindigkeit, Drehmoment, Leistungsanpassung


  • 2
    ​​​​​​​

    Sicherheit, Ausgleichsgewicht und Anpassung


  • 3
    ​​​​​​​

    Dichtungsoptimierung für
    medizinische und kommerzielle
    Geräte


  • 4
    ​​​​​​​

    Unterstützung für Kleinserien-
    Prototyping und
    Massenproduktion
