диаметром 85 мм – обзор продуктас сосредоточенной обмоткой Статор и ротор

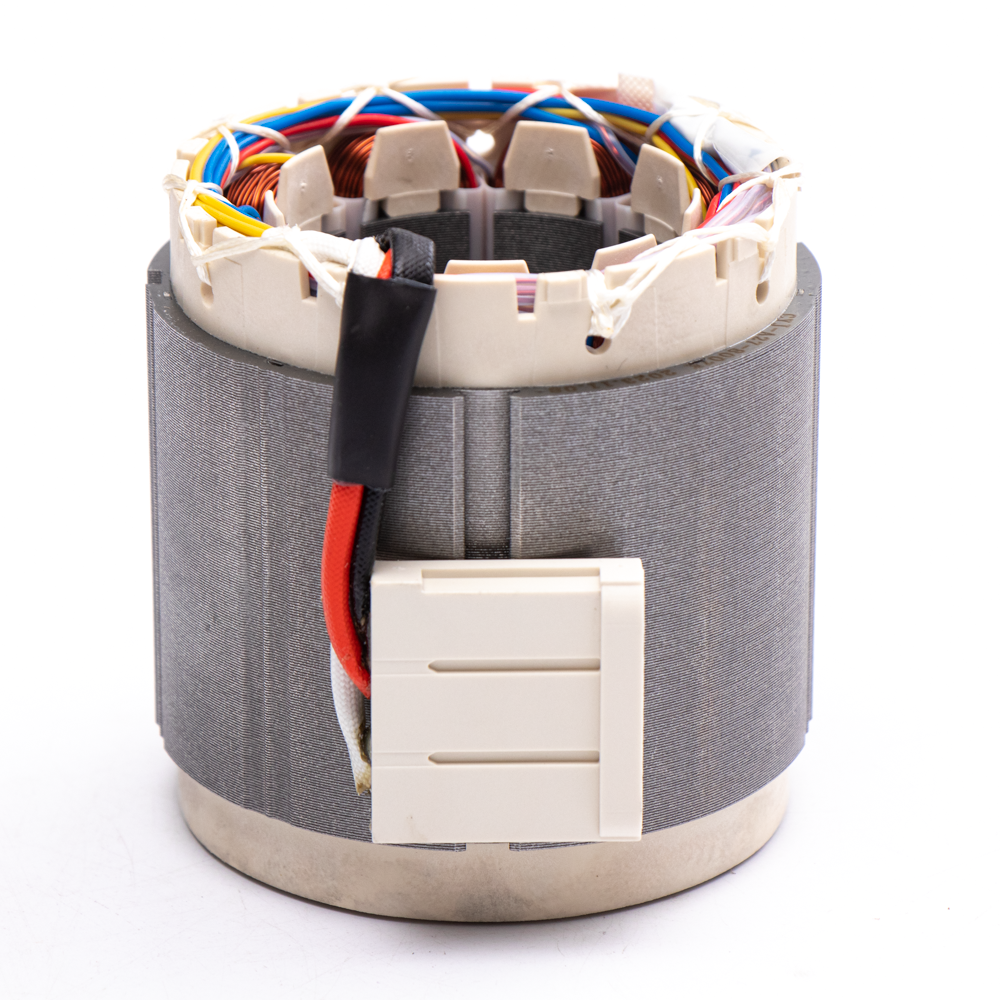

Статор и ротор с сосредоточенной обмоткой диаметром 85 мм разработаны для компактных электродвигателей компрессоров и насосов, где требуется экономия места и упрощенная конструкция обмотки.
По сравнению с конструкциями с распределенной обмоткой, концентрированные обмотки позволяют использовать более короткую конструкцию концевых витков и более компактную компоновку двигателя.

Статор и ротор с сосредоточенной обмоткой диаметром 85 мм поддерживают системы напряжения 0–800 В и хорошо подходят для интегрированных узлов двигателей, где пространство для установки и эффективность производства имеют решающее значение.

Ключевые особенности

• Компактная конструкция с концентрированной обмоткой

• Более короткие конечные повороты для повышения эффективности использования пространства

• Подходит для крупносерийного производства двигателей компрессоров.

• Совместимость с электрическими системами 0–800 В.

• Разработан для интеграции двигателей OEM и Tier 1.

Типичные применения статора и ротора с сосредоточенной обмоткой диаметром 85 мм

Статор и ротор с концентрированной обмоткой диаметром 85 мм в основном используются в приложениях, требующих  компактного размера двигателя, упрощенной сборки и эффективного использования электромагнитных полей..

В автомобильных электрических компрессорах эта конструкция обеспечивает компактную компоновку двигателя, сохраняя при этом достаточную плотность крутящего момента.  Статор и ротор с сосредоточенной обмоткой диаметром 85 мм  часто выбирают для систем, где существуют ограничения по компоновке, например, подкапотные или встроенные тепловые модули.

В конструкциях насосных двигателей концентрированная структура обмотки обеспечивает эффективную сборку и стабильную работу водяных и масляных насосов. Применимый диапазон CC 12-34CC можно регулировать в зависимости от требований к крутящему моменту и расходу без изменения внешнего диаметра платформы.

Типичные случаи использования включают в себя:

• Компактные электрические компрессоры кондиционера.

• Компрессорные модули со встроенным терморегулированием

• Двигатели водяных насосов с ограниченным пространством для установки

• Моторы масляных насосов для автомобильных систем смазки

• OEM-платформы двигателей, требующие упрощенных процессов намотки

Технические характеристики статора и ротора с сосредоточенной обмоткой диаметром 85 мм

Ряд

Следующие технические данные относятся к  статора и ротора с сосредоточенной обмоткой диаметром 85 мм. серии .

Электрические параметры

• Варианты номинального напряжения: 0-800В.

• Номинальная скорость: 0-8600 об/мин (по индивидуальному заказу)

• Номинальный крутящий момент: 0-7,2 Нм (по индивидуальному заказу)

• Диапазон выходной мощности: 1,8-5,02 кВт (по индивидуальному заказу)

• Адаптированный диапазон рабочего объема насоса: 12-34CC.

Механические параметры

• Внешний диаметр статора 85 мм

• Внешний диаметр ротора 50/60 мм




Дополнительные конфигурации

• Балансировочный груз по желанию

• Вал можно добавить и обрезать

Модель J85O.D. Параметры

J85О.Д. Стандартные параметры модели

Модель

Рейтинг Власть

Рейтинг Напряжение

Рейтинг Текущий

Рейтинг Крутящий момент

Номинальная скорость

Эффективность

Плотность тока

Тепловая нагрузка

J85-45

1,80 кВт

320В

7.0Оружие

4,0 Нм

4500 об/мин

90,05%

16Амм⊃2;

804Дж

Дж85-50

3,20 кВт

350В

11Оружие

5,4 Нм

6000 об/мин

91,20%

18Амм⊃2;

812Дж

J85-54

4,25 кВт

400В

16Оружие

5,2 Нм

8000 об/мин

91,80%

21Амм⊃2;

960Дж

Дж85-60

5,02 кВт

400В

18Оружие

6,0 Нм

8000 об/мин

91,80%

22Амм⊃2;

921Дж

J85О.Д. стандартный чертеж статора

J85О.Д. стандартный чертеж ротора

Модель ТТ85О.Д. Параметры

ТТ85О.Д. Стандартные параметры модели

Модель

Номинальная мощность

Номинальное напряжение

Номинальный ток

Номинальный крутящий момент

Номинальная скорость

Эффективность

Плотность тока

Тепловая нагрузка

Ф85-50

1,80 кВт

320В

7.0Оружие

4,0 Нм

4500 об/мин

88,05%

16А/мм⊃2;

854Дж

Ф85-55

3,20 кВт

350В

11Оружие

5,4 Нм

6000 об/мин

8920%

18А/мм⊃2;

872Дж

Ф85-60

4,25 кВт

400В

16Оружие

5,2 Нм

8000 об/мин

90,80%

21А/мм⊃2;

990Дж

ТТ85О.Д. стандартный чертеж статора

ТТ85О.Д. стандартный чертеж ротора

Часто задаваемые вопросы — статор и ротор с сосредоточенной обмоткой диаметром 85 мм

В1: Что отличает концентрированную обмотку от распределенной?

Концентрированная обмотка имеет более короткие конечные витки и более компактную конструкцию, подходящую для конструкций с ограниченным пространством.

В2: Подходят ли  статор и ротор с концентрированной обмоткой диаметром 85 мм  для автомобильных компрессоров?

Да,  статор и ротор с сосредоточенной обмоткой диаметром 85 мм  обычно используются в компактных автомобильных электрических компрессорах.

В3: Можно ли  статор и ротор с концентрированной обмоткой диаметром 85 мм в насосных двигателях? использовать

Да, как водяные, так и масляные насосы могут быть спроектированы с использованием  статора и ротора с сосредоточенной обмоткой 85 мм..

В4: Какое напряжение,  статор и ротор с концентрированной обмоткой 85 мм  поддерживаются?

Типичные конструкции поддерживают системы с напряжением 0–800 В.

В5: Можно ли настроить характеристики крутящего момента?

Да, обмотки и электромагнитные характеристики могут быть адаптированы для каждого проекта.

В6: подходят ли  статор и ротор с концентрированной обмоткой 85 мм  для массового производства?

Да,  статор и ротор с сосредоточенной обмоткой диаметром 85 мм  предназначены для масштабируемого OEM-производства.
