42BLF 42mm BLDC Motor Series - محركات DC بدون فرش عالية الأداء

محرك 42BLF مقاس 42 مم BLDC - نظرة عامة على المنتج

تم تصميم محركات 42BLF BLDC بقطر خارجي 42 مم ، مما يوفر مزيجًا متوازنًا من الحجم الصغير وأداء الإخراج المستقر. يعد محرك BLDC 42BLF مقاس 42 مم مناسبًا للتطبيقات التي تتطلب كفاءة المساحة والتحكم المتسق في السرعة وعمر الخدمة الطويل. مع توفر خيارات متعددة للنماذج، يدعم محرك 42BLF مقاس 42 مم BLDC التكامل المرن عبر تصميمات الأنظمة المختلفة لعملاء OEM والعملاء الصناعيين في الولايات المتحدة الأمريكية وأوروبا.

الميزات الرئيسية للمحرك 42BLF مقاس 42 مم BLDC

حجم الإطار المضغوط 42 ملم

مُصمم ليناسب التجميعات ذات المساحة المحدودة مع الحفاظ على خرج عزم الدوران الثابت.

عملية مستقرة وفعالة

مناسب لتطبيقات الخدمة المستمرة التي تتطلب سرعة وأداء موثوقين.

خصائص التشغيل الهادئ

مُحسّن للبيئات التي يكون فيها تقليل الضوضاء الميكانيكية أمرًا مهمًا.

خيارات تصميم مرنة

يدعم أنواع الأعمدة المختلفة وتكوينات التثبيت والملحقات الاختيارية.

التطبيقات النموذجية  لمحرك BLDC مقاس 42BLF مقاس 42 مم

تم تطوير محرك BLDC 42BLF مقاس 42 مم خصيصًا  للأنظمة المدمجة التي تتطلب تحكمًا دقيقًا في السرعة وكفاءة عالية ضمن مساحة تركيب محدودة . مع حجم إطار 42 مم، تم اعتماد محرك 42BLF BLDC على نطاق واسع في تصميمات OEM حيث يجب الموازنة بعناية بين الحجم والموثوقية وإمكانية التحكم.

في تطبيقات مثل  مراوح التبريد وأنظمة التهوية وأجهزة معالجة السوائل المدمجة ، يوفر محرك BLDC 42BLF مقاس 42 مم تحكمًا مستقرًا في تدفق الهواء وتشغيلًا هادئًا. يدعم تصميمها بدون فرش عمر خدمة طويل، مما يجعلها مناسبة للأنظمة التي تعمل بشكل مستمر أو تتطلب الحد الأدنى من الصيانة.

يستخدم محرك BLDC 42BLF مقاس 42 مم أيضًا بشكل شائع في  المعدات الطبية والمختبرية ، بما في ذلك أجهزة التشخيص والمضخات المدمجة، حيث يعد التنظيم الدقيق للسرعة والتشغيل السلس أمرًا ضروريًا. تتيح خصائص القصور الذاتي المنخفضة الاستجابة السريعة والتحكم الدقيق، مما يدعم التطبيقات الحساسة والموجهة بالدقة.

بالإضافة إلى ذلك، تعد سلسلة محركات BLDC 42BLF مقاس 42 مم مناسبة تمامًا  لوحدات الأتمتة الصغيرة وأنظمة الحركة للخدمة الخفيفة ، خاصة في المعدات الصناعية المحمولة أو ذات المساحة المحدودة التي تستهدف الأسواق الأوروبية وأمريكا الشمالية.

تشمل مجالات التطبيق الشائعة ما يلي:

• مراوح التبريد وأنظمة التهوية

• المعدات الطبية والمخبرية

• المضخات المدمجة وأجهزة التحكم في السوائل

• وحدات الأتمتة والحركة الخفيفة

المواصفات الفنية  لمحرك 42BLF مقاس 42 مم BLDC

تنطبق البيانات الفنية التالية على  محرك BLDC مقاس 42BLF مقاس 42 مم.

المعلمات الكهربائية

• خيارات الجهد المقنن: 12 فولت/24 فولت إلخ.

• السرعة المقدرة: 3000-12000 دورة في الدقيقة (حسب الطلب)

• عزم الدوران المقدر: 0.063-0.3Nm (حسب الطلب)


• نطاق طاقة الإخراج: 25-100 واط (حسب الطلب)

المعلمات الميكانيكية

• القطر الخارجي 42 ملم

• قطر رمح مخصص وخيارات الطول

• أبعاد التركيب المخصصة

التكوينات الاختيارية

• أجهزة استشعار القاعة أو ردود فعل التشفير

• أنواع رمح أو موصل مخصص

• اختلافات الكابل أو المحطة




  مواصفات محرك DC بدون فرش.pdf




المواصفات الكهربائية
نموذج	الجهد االكهربى	الحمل المقدر				ذروة عزم الدوران	ثابت عزم الدوران	الخامس / كيلو دورة في الدقيقة	القصور الذاتي للدوار	طول الجسم	كتلة
		سرعة	عزم الدوران	حاضِر	قوة
نموذج	V	دورة في الدقيقة	نانومتر	أ	دبليو	نانومتر	نانومتر / أ	الخامس / كيلو دورة في الدقيقة	كجم.mm2	ل: مم	كجم
42BL53-230	24	3000	0.1	1.8	32	0.3	0.055	3.3	3.6	53	0.35
42BL73-230	24	3000	0.2	3.5	63	0.6	0.057	3.3	6.8	73	0.55
42BL93-230	24	3000	0.3	5.2	95	0.9	0.058	3.4	10.8	93	0.75
★نقوم أيضًا بتصنيع المنتجات وفقًا لمتطلبات العملاء.

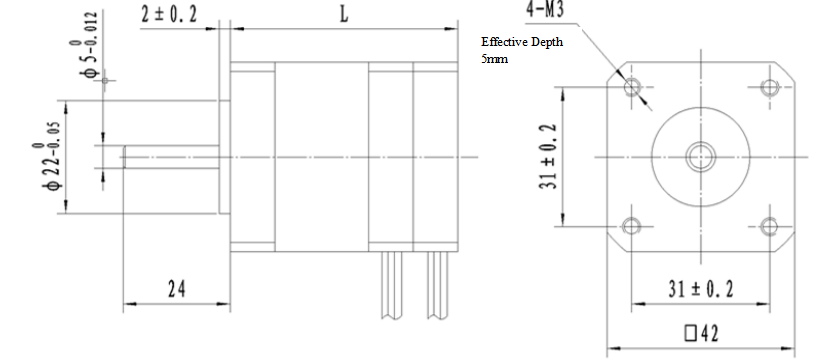

الأبعاد الميكانيكية

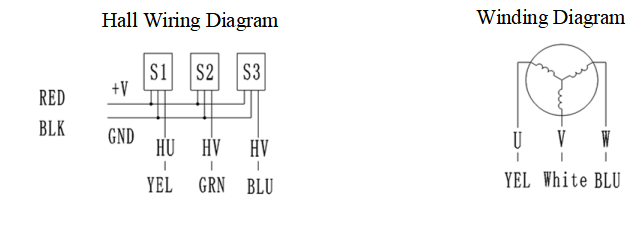

مخطط الأسلاك

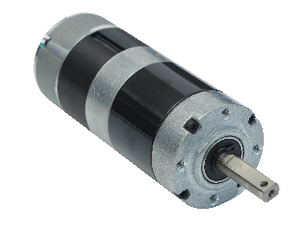

• التكوينات الاختيارية : علبة التروس، التشفير، وحدة التحكم




لماذا تختار محرك مودار 42BLF 42 مم BLDC

• مصممة لعملاء  OEM والعملاء الصناعيين في أوروبا وأمريكا الشمالية  والسوق الدولية

• جودة متسقة مناسبة لبرامج التوريد طويلة الأجل

• دعم مرن للتخصيص والمتطلبات القائمة على المشروع

• تكامل مثبت عبر المراوح والمعدات الطبية ومعدات التشغيل الآلي

الأسئلة الشائعة - محرك 42BLF مقاس 42 مم BLDC

ما هو القطر الخارجي لمحرك BLDC 42BLF مقاس 42 مم؟

يتميز محرك 42BLF BLDC  بقطر خارجي يبلغ 42 مم ، مما يجعله مناسبًا للتركيبات المدمجة حيث تكون المساحة محدودة ولكن الأداء الموثوق مطلوب.

هل محرك BLDC 42BLF مقاس 42 مم مناسب لتطبيقات المروحة؟

نعم. يُستخدم محرك 42BLF مقاس 42 مم BLDC بشكل شائع في أنظمة المروحة وتدفق الهواء، خاصة عندما يكون التحكم المستقر في السرعة والتشغيل الهادئ أمرًا مهمًا.

هل يمكن استخدام محرك BLDC 42BLF مقاس 42 مم في المعدات الطبية؟

يمكن دمج محرك BLDC مقاس 42BLF مقاس 42 مم في أجهزة طبية ومختبرية محددة، وفقًا لمتطلبات التطبيق واعتبارات التصميم على مستوى النظام.

ما هي خيارات الجهد المتاحة لمحرك BLDC 42BLF مقاس 42 مم؟

يدعم محرك 42BLF مقاس 42 مم BLDC تكوينات الجهد المتعددة. يرجى الرجوع إلى جدول المواصفات أو الاتصال بـ Modar Motor لمعرفة مدى توفر الطراز بالضبط.

هل يدعم محرك 42BLF مقاس 42 مم BLDC التخصيص؟

نعم. يمكن تخصيص تصميم العمود وخيارات التركيب والملحقات مثل أجهزة التشفير أو الموصلات بناءً على احتياجات المشروع.

هل يتم توفير محرك 42BLF مقاس 42 مم BLDC للأسواق الدولية؟

نعم. يتم توفير محرك 42BLF مقاس 42 مم BLDC للعملاء في  أوروبا والولايات المتحدة والأسواق العالمية الأخرى ، مما يدعم تطبيقات OEM والتطبيقات الصناعية.
