42BLF
Moda Motor
42mm
25-100W
0,063-0,3 Nm
12/24V
100% cobre puro
2
unos 30 días

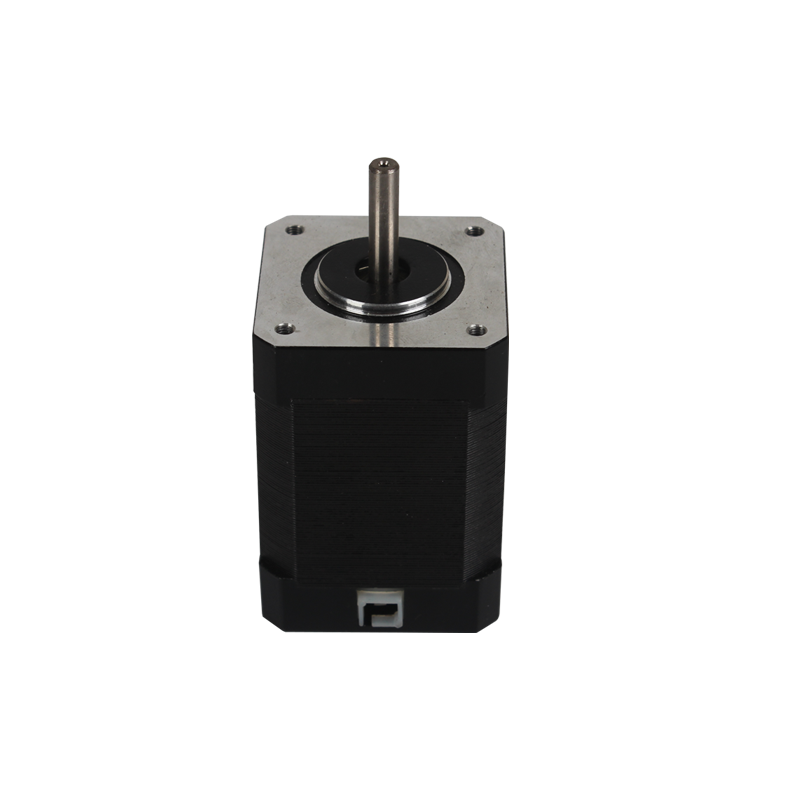

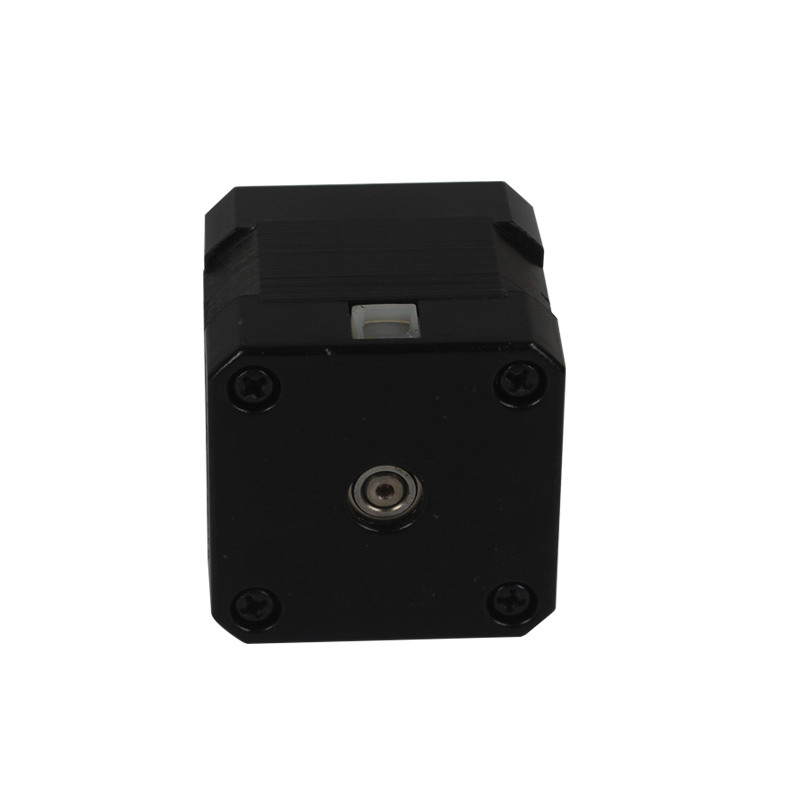

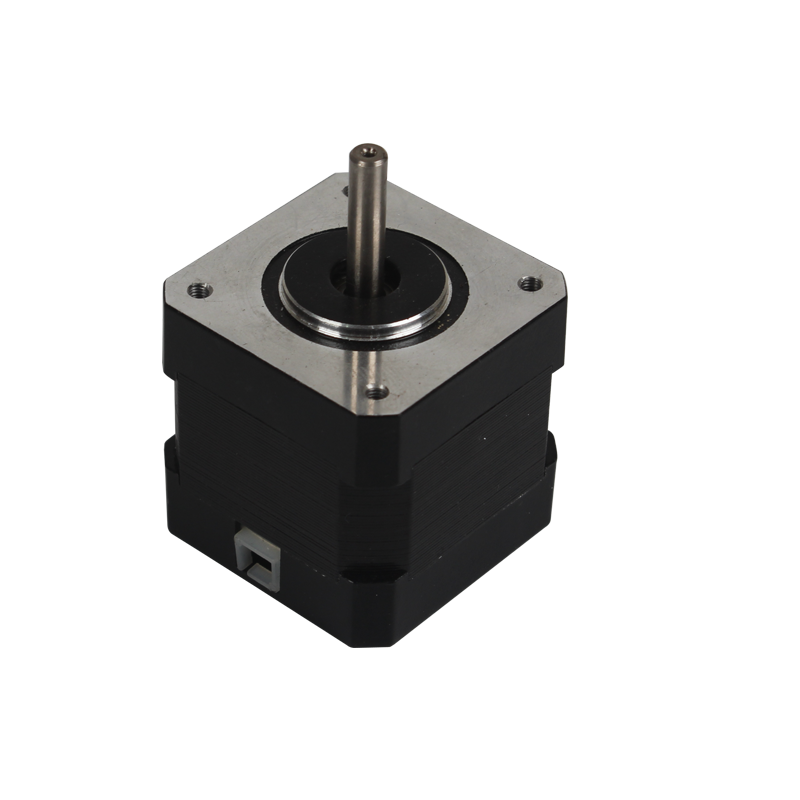

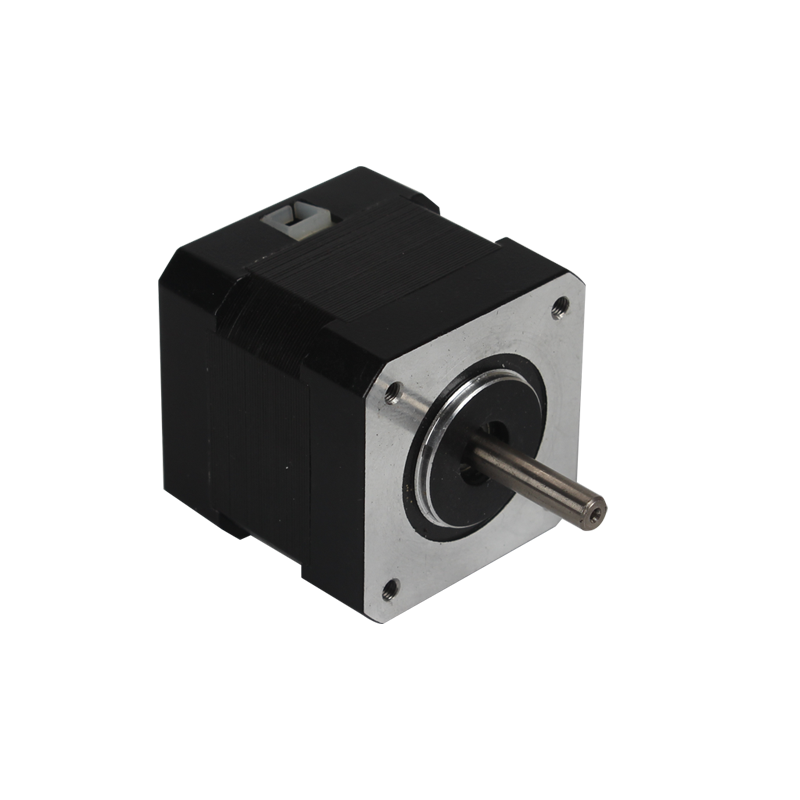

Los motores BLDC 42BLF están diseñados con un diámetro exterior de 42 mm , lo que ofrece una combinación equilibrada de tamaño compacto y rendimiento de salida estable. El motor BLDC 42BLF de 42 mm es adecuado para aplicaciones donde se requiere eficiencia de espacio, control de velocidad constante y una larga vida útil. Con múltiples opciones de modelos disponibles, el motor BLDC 42BLF de 42 mm admite una integración flexible en diferentes diseños de sistemas para clientes industriales y OEM en EE. UU. y Europa.
Diseñado para adaptarse a conjuntos con espacio limitado y al mismo tiempo mantener una salida de torsión estable.
Adecuado para aplicaciones de servicio continuo que requieren velocidad y rendimiento confiables.
Optimizado para entornos donde es importante reducir el ruido mecánico.
Admite diferentes tipos de ejes, configuraciones de montaje y accesorios opcionales.
El motor BLDC 42BLF de 42 mm está desarrollado específicamente para sistemas compactos que requieren un control de velocidad preciso y alta eficiencia en un espacio de instalación limitado . Con un tamaño de bastidor de 42 mm, el motor BLDC 42BLF se adopta ampliamente en diseños OEM donde el tamaño, la confiabilidad y la controlabilidad deben equilibrarse cuidadosamente.
En aplicaciones como ventiladores de refrigeración, sistemas de ventilación y dispositivos compactos de manipulación de fluidos , el motor BLDC 42BLF de 42 mm proporciona un control estable del flujo de aire y un funcionamiento silencioso. Su diseño sin escobillas permite una larga vida útil, lo que los hace adecuados para sistemas que funcionan de forma continua o requieren un mantenimiento mínimo.
El motor BLDC 42BLF de 42 mm también se usa comúnmente en equipos médicos y de laboratorio , incluidos dispositivos de diagnóstico y bombas compactas, donde la regulación precisa de la velocidad y el funcionamiento suave son esenciales. Sus características de baja inercia permiten una respuesta rápida y un control preciso, lo que admite aplicaciones sensibles y de precisión.
Además, la serie de motores BLDC 42BLF de 42 mm es ideal para pequeños módulos de automatización y sistemas de movimiento livianos , particularmente en equipos industriales portátiles o con espacio limitado destinados a los mercados europeo y norteamericano.
Ventiladores de refrigeración y sistemas de ventilación.
Equipo médico y de laboratorio.
Bombas compactas y dispositivos de control de fluidos.
Módulos ligeros de automatización y movimiento.
Los siguientes datos técnicos se aplican al motor BLDC 42BLF de 42 mm..
Opciones de voltaje nominal: 12V/24V, etc.
Velocidad nominal: 3000-12000 rpm (personalizado)
Par nominal: 0,063-0,3 Nm (personalizado)
Rango de potencia de salida: 25-100W (personalizado)
42 mm de diámetro exterior
Opciones personalizadas de diámetro y longitud del eje
Dimensiones de montaje personalizadas
Sensores Hall o retroalimentación del codificador
Tipos de ejes o conectores personalizados
Variaciones de cable o terminal
especificación del motor de corriente continua sin escobillas.pdf
| Especificaciones eléctricas | |||||||||||
| Modelo | Voltaje | CARGA NOMINAL | Par máximo | Constante de par | V/kRPM | Inercia del rotor | Longitud del cuerpo | Masa | |||
| velocidad | Esfuerzo de torsión | Actual | Fuerza | ||||||||
| Modelo | V | rpm | Nuevo Méjico | A | W. | Nuevo Méjico | NM/A | V/kRPM | kg.mm2 | Largo:mm | kilos |
| 42BL53-230 | 24 | 3000 | 0.1 | 1.8 | 32 | 0.3 | 0.055 | 3.3 | 3.6 | 53 | 0.35 |
| 42BL73-230 | 24 | 3000 | 0.2 | 3.5 | 63 | 0.6 | 0.057 | 3.3 | 6.8 | 73 | 0.55 |
| 42BL93-230 | 24 | 3000 | 0.3 | 5.2 | 95 | 0.9 | 0.058 | 3.4 | 10.8 | 93 | 0.75 |
| ★También fabricamos productos según los requisitos del cliente. | |||||||||||
| Dimensiones mecánicas | |||||||||||
 |
|||||||||||
| Diagrama de cableado | |||||||||||
 |
|||||||||||
Configuraciones opcionales : caja de cambios, codificador, controlador
Diseñado para clientes industriales y OEM en Europa, América del Norte y el mercado internacional.
Calidad constante adecuada para programas de suministro a largo plazo
Soporte flexible para personalización y requisitos basados en proyectos
Integración comprobada entre ventiladores, equipos médicos y de automatización.
El motor BLDC 42BLF tiene un diámetro exterior de 42 mm , lo que lo hace adecuado para instalaciones compactas donde el espacio es limitado pero se requiere un rendimiento confiable.
Sí. El motor BLDC 42BLF de 42 mm se usa comúnmente en sistemas de ventilador y flujo de aire, especialmente donde el control de velocidad estable y el funcionamiento silencioso son importantes.
El motor BLDC 42BLF de 42 mm se puede integrar en dispositivos médicos y de laboratorio seleccionados, según los requisitos de la aplicación y las consideraciones de diseño a nivel del sistema.
El motor BLDC 42BLF de 42 mm admite múltiples configuraciones de voltaje. Consulte la tabla de especificaciones o comuníquese con Modar Motor para conocer la disponibilidad exacta del modelo.
Sí. El diseño del eje, las opciones de montaje y los accesorios como codificadores o conectores se pueden personalizar según las necesidades del proyecto.
Sí. El motor BLDC 42BLF de 42 mm se suministra a clientes en Europa, Estados Unidos y otros mercados globales , y admite aplicaciones industriales y OEM.
