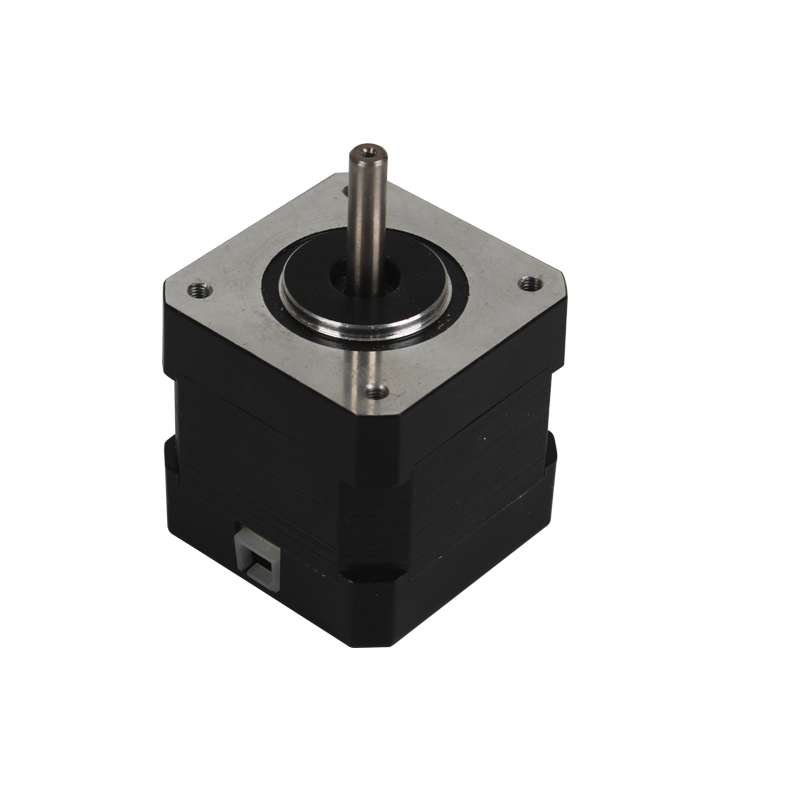

42BLF
Motore Modar
42 mm
25-100 W
0,063-0,3 Nm
12/24 V
Rame puro al 100%.
2
circa 30 giorni

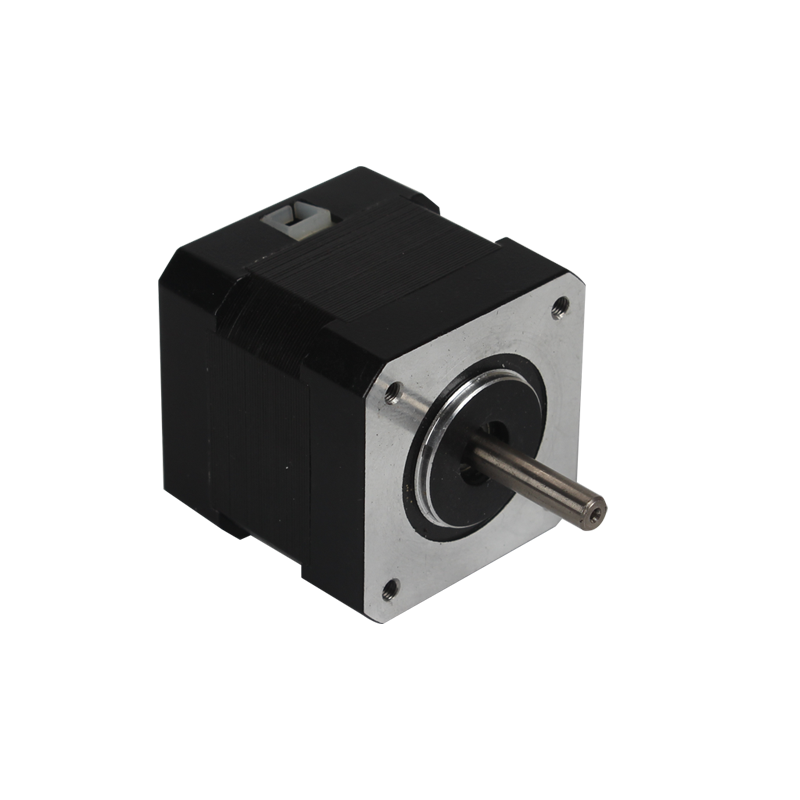

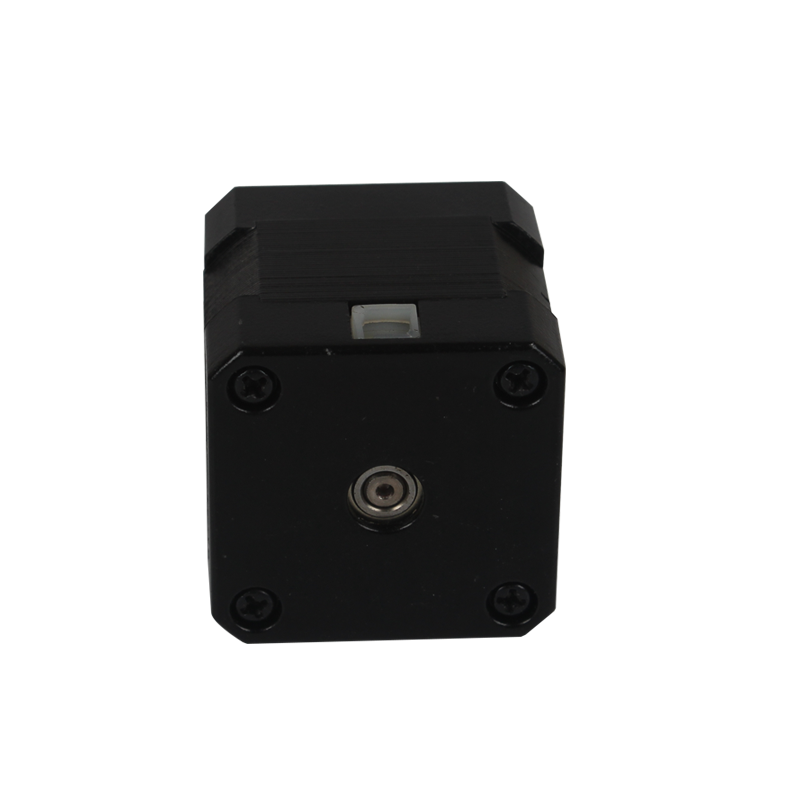

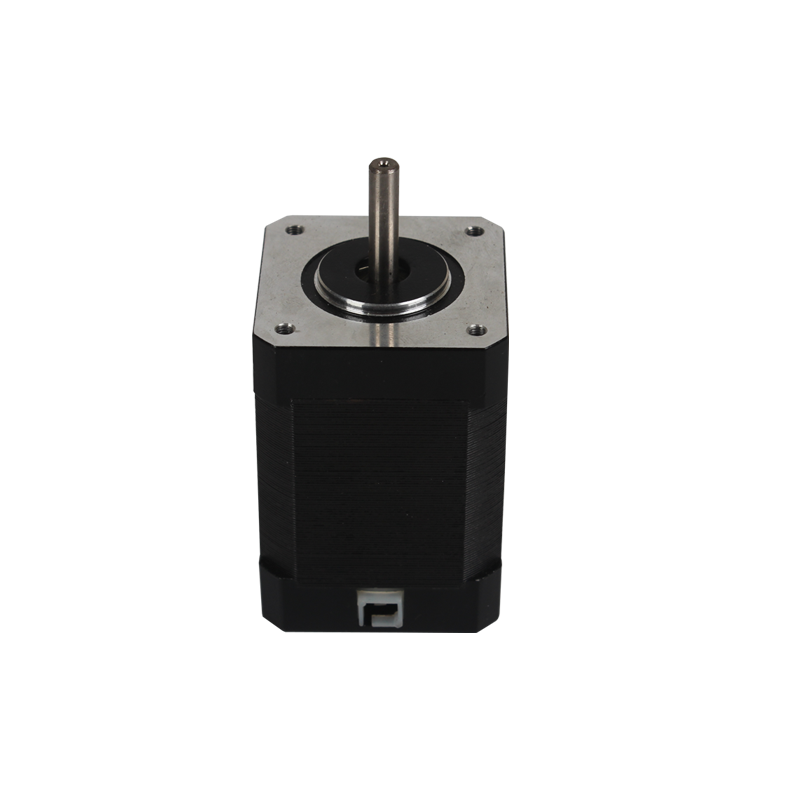

I motori BLDC 42BLF sono progettati con un diametro esterno di 42 mm , offrendo una combinazione equilibrata di dimensioni compatte e prestazioni di uscita stabili. Il motore BLDC 42BLF da 42 mm è adatto per applicazioni in cui sono richiesti efficienza dello spazio, controllo costante della velocità e lunga durata. Con diverse opzioni di modello disponibili, il motore BLDC 42BLF da 42 mm supporta l'integrazione flessibile tra diversi progetti di sistema per OEM e clienti industriali negli Stati Uniti e in Europa.
Progettato per adattarsi a gruppi con spazio limitato mantenendo una coppia stabile.
Adatto per applicazioni a servizio continuo che richiedono velocità e prestazioni affidabili.
Ottimizzato per ambienti in cui è importante ridurre il rumore meccanico.
Supporta diversi tipi di albero, configurazioni di montaggio e accessori opzionali.
Il motore BLDC 42BLF da 42 mm è stato sviluppato appositamente per sistemi compatti che richiedono un controllo preciso della velocità e un'elevata efficienza in uno spazio di installazione limitato . Con un telaio da 42 mm, il motore BLDC 42BLF è ampiamente adottato nei progetti OEM in cui dimensioni, affidabilità e controllabilità devono essere attentamente bilanciate.
In applicazioni quali ventole di raffreddamento, sistemi di ventilazione e dispositivi compatti per la gestione dei fluidi , il motore BLDC 42BLF da 42 mm fornisce un controllo stabile del flusso d'aria e un funzionamento silenzioso. Il loro design senza spazzole garantisce una lunga durata, rendendoli adatti a sistemi che funzionano continuamente o richiedono una manutenzione minima.
Il motore BLDC 42BLF da 42 mm è comunemente utilizzato anche nelle apparecchiature mediche e di laboratorio , compresi i dispositivi diagnostici e le pompe compatte, dove sono essenziali una regolazione precisa della velocità e un funzionamento regolare. Le sue caratteristiche di bassa inerzia consentono una risposta rapida e un controllo accurato, supportando applicazioni sensibili e guidate da precisione.
Inoltre, la serie di motori BLDC 42BLF da 42 mm è particolarmente adatta per piccoli moduli di automazione e sistemi di movimento leggeri , in particolare in apparecchiature industriali portatili o con vincoli di spazio destinate ai mercati europei e nordamericani.
Ventole di raffreddamento e sistemi di ventilazione
Attrezzature mediche e di laboratorio
Pompe compatte e dispositivi di controllo dei fluidi
Moduli di automazione e movimento leggeri
I seguenti dati tecnici si applicano al motore BLDC 42BLF 42mm.
Opzioni di tensione nominale: 12V/24V ecc.
Velocità nominale: 3000-12000 giri/min (personalizzato)
Coppia nominale: 0,063-0,3 Nm (personalizzato)
Intervallo di potenza in uscita: 25-100 W (personalizzato)
Diametro esterno 42 mm
Opzioni personalizzate di diametro e lunghezza dell'albero
Dimensioni di montaggio personalizzate
Sensori Hall o feedback encoder
Tipi di alberi o connettori personalizzati
Variazioni di cavi o terminali
Specifiche del motore DC senza spazzole.pdf
| Specifiche elettriche | |||||||||||
| Modello | Voltaggio | CARICO NOMINALE | Coppia di picco | Costante di coppia | V/kRPM | Inerzia del rotore | Lunghezza del corpo | Massa | |||
| velocità | Coppia | Attuale | Energia | ||||||||
| Modello | V | giri/min | Nm | UN | W | Nm | NM/A | V/kRPM | kg.mm2 | L:mm | Kg |
| 42BL53-230 | 24 | 3000 | 0.1 | 1.8 | 32 | 0.3 | 0.055 | 3.3 | 3.6 | 53 | 0.35 |
| 42BL73-230 | 24 | 3000 | 0.2 | 3.5 | 63 | 0.6 | 0.057 | 3.3 | 6.8 | 73 | 0.55 |
| 42BL93-230 | 24 | 3000 | 0.3 | 5.2 | 95 | 0.9 | 0.058 | 3.4 | 10.8 | 93 | 0.75 |
| ★Produciamo anche prodotti in base alle esigenze del cliente. | |||||||||||
| Dimensioni meccaniche | |||||||||||
 |
|||||||||||
| Schema elettrico | |||||||||||
 |
|||||||||||
Configurazioni opzionali : riduttore, encoder, controller
Progettato per clienti OEM e industriali in Europa e Nord America e nel mercato internazionale
Qualità costante adatta a programmi di fornitura a lungo termine
Supporto flessibile per la personalizzazione e i requisiti basati sul progetto
Integrazione comprovata tra apparecchiature di ventilazione, medicali e di automazione
Il motore BLDC 42BLF presenta un diametro esterno di 42 mm , che lo rende adatto per installazioni compatte dove lo spazio è limitato ma sono necessarie prestazioni affidabili.
SÌ. Il motore BLDC 42BLF da 42 mm è comunemente utilizzato nei sistemi di ventilazione e flusso d'aria, soprattutto dove sono importanti il controllo stabile della velocità e il funzionamento silenzioso.
Il motore BLDC 42BLF da 42 mm può essere integrato in dispositivi medici e di laboratorio selezionati, a seconda dei requisiti applicativi e delle considerazioni sulla progettazione a livello di sistema.
Il motore BLDC 42BLF da 42 mm supporta più configurazioni di tensione. Fare riferimento alla tabella delle specifiche o contattare Modar Motor per la disponibilità esatta del modello.
SÌ. Il design dell'albero, le opzioni di montaggio e gli accessori come encoder o connettori possono essere personalizzati in base alle esigenze del progetto.
SÌ. Il motore BLDC 42BLF da 42 mm viene fornito ai clienti in Europa, negli Stati Uniti e in altri mercati globali , supportando applicazioni OEM e industriali.
