المحرك بدون قلب هو محرك كهربائي بدون فتحات يزيل النوى الحديدية لتوفير دوران فائق السلاسة واستجابة سريعة وكفاءة عالية في أنظمة الحركة المدمجة

تعد المحركات عديمة النواة مثالية للتطبيقات التي تتطلب قصورًا ذاتيًا منخفضًا، وعزم دوران مسنن صفر، وتشغيلًا هادئًا، وتحكمًا دقيقًا في السرعة.

يتم استخدامها على نطاق واسع في الأجهزة الطبية، والروبوتات، والأنظمة البصرية، وأدوات المختبرات، والطائرات بدون طيار، ومعدات التشغيل الآلي المدمجة ، خاصة عندما تكون الحركة السلسة والتسارع السريع أمرًا بالغ الأهمية.

نظرة عامة على منتج محرك Coreless

تم تصميم المحرك عديم النواة (يُشار إليه أيضًا باسم المحرك عديم الفتحة أو المحرك غير الحديدي ) بدون قلوب حديدية مغلفة في العضو الدوار أو الجزء الثابت.

بدلاً من الفتحات والأسنان، تكون اللفات ذاتية الدعم، مما يقلل بشكل كبير من القصور الذاتي ويزيل عزم الدوران المسنن.

يسمح هذا الاختلاف الهيكلي للمحركات عديمة النواة بتحقيق ما يلي:

  • أسرع التسارع والتباطؤ
  • دوران سلس للغاية
  • كفاءة عالية حتى عند السرعات المنخفضة
  • الحد الأدنى من الاهتزاز والضوضاء الصوتية

هذه المزايا تجعل المحركات عديمة النواة الحل المفضل في أنظمة التحكم في الحركة الدقيقة.

محرك تروس بدون قلب

المحركات بدون قلب حسب حجم الإطار

باعتبارنا شركة مصنعة للمحركات عديمة النواة، نقوم بتصنيف محركاتنا الأساسية بشكل أساسي حسب حجم الإطار، وهي الطريقة الأكثر شيوعًا وفعالية للمهندسين لتضييق نطاق اختيار المحرك. تشتمل كل فئة من فئات حجم الإطار على سلاسل متعددة ونماذج فرعية ذات تصنيفات طاقة وخيارات لف مختلفة.
بالإضافة إلى النماذج القياسية، توفر شركة Modar Motor خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي للمحركات عديمة النواة، بما في ذلك:

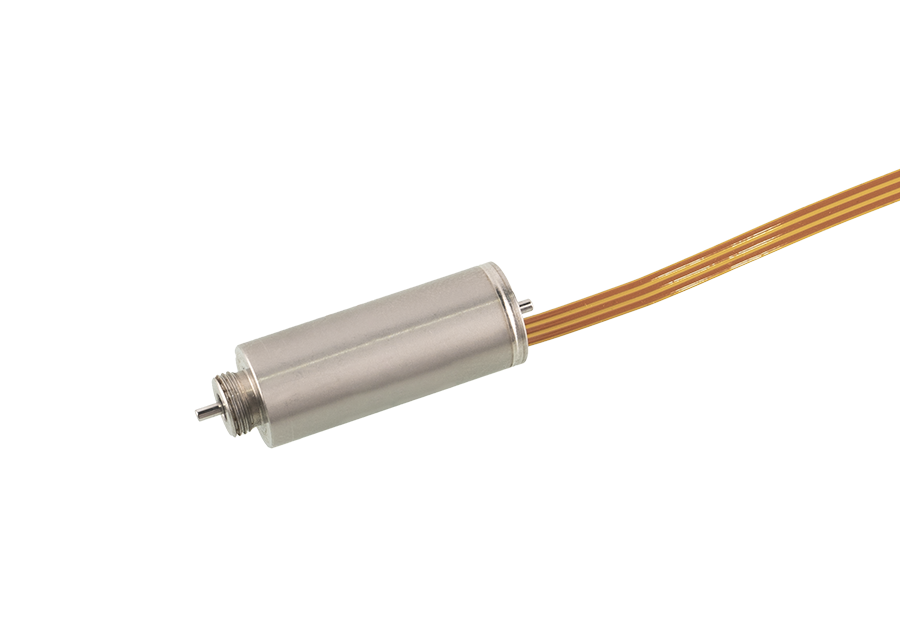

محرك بدون فتحة 6 مم بدون فرش

محركات بدون فتحات مقاس 6 مم

محركات فائقة الصغر للأجهزة الصغيرة والمحركات المدمجة

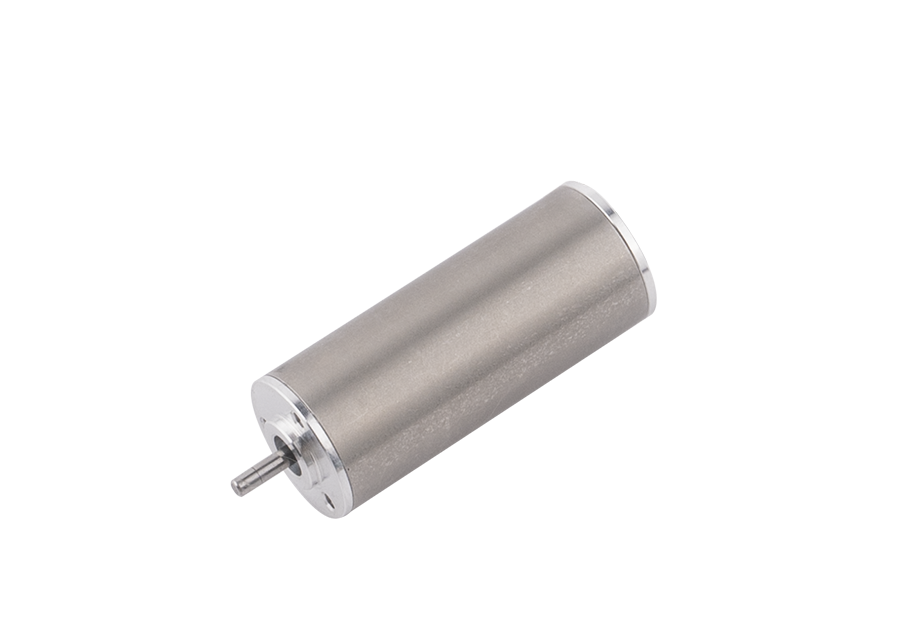

محرك بدون فرش مقاس 12 ملم

محركات بدون فتحات مقاس 12 مم

مخرجات محسّنة لأنظمة الأتمتة وتحديد المواقع المدمجة
محرك بدون فرش مقاس 16 ملم

محركات بدون فتحات مقاس 16 مم

قدرة عزم دوران أعلى للأنظمة المدمجة ذات الخدمة المستمرة

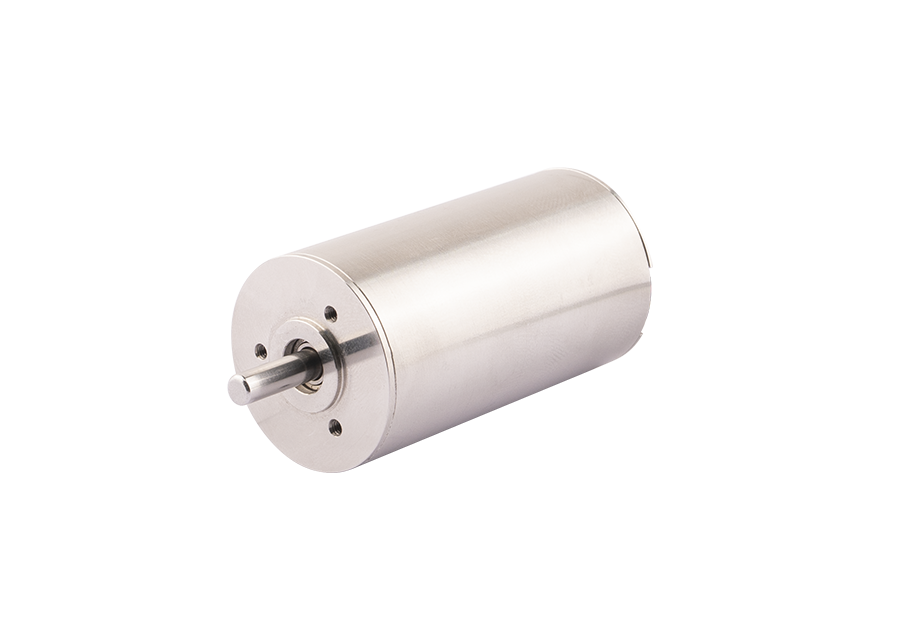

محرك بدون فتحة مقاس 30 مم

محركات بدون فتحات مقاس 30 مم

خرج قوي مع قصور ذاتي منخفض لمنصات الحركة الديناميكية

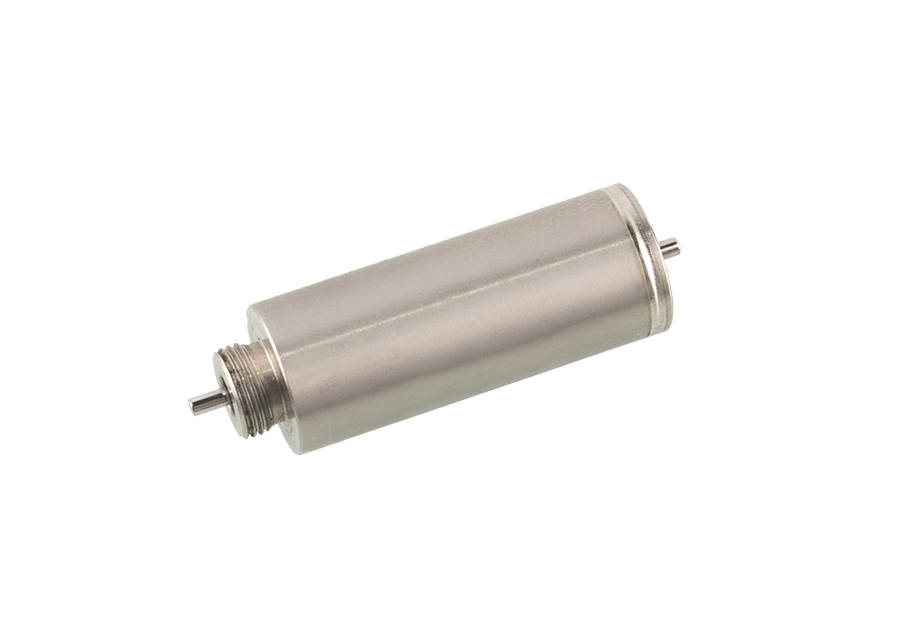

محرك بدون فتحة 8 مم بدون فرش

محركات بدون فتحات مقاس 8 مم

أداء مستقر للإلكترونيات والوحدات البصرية القابلة للارتداء

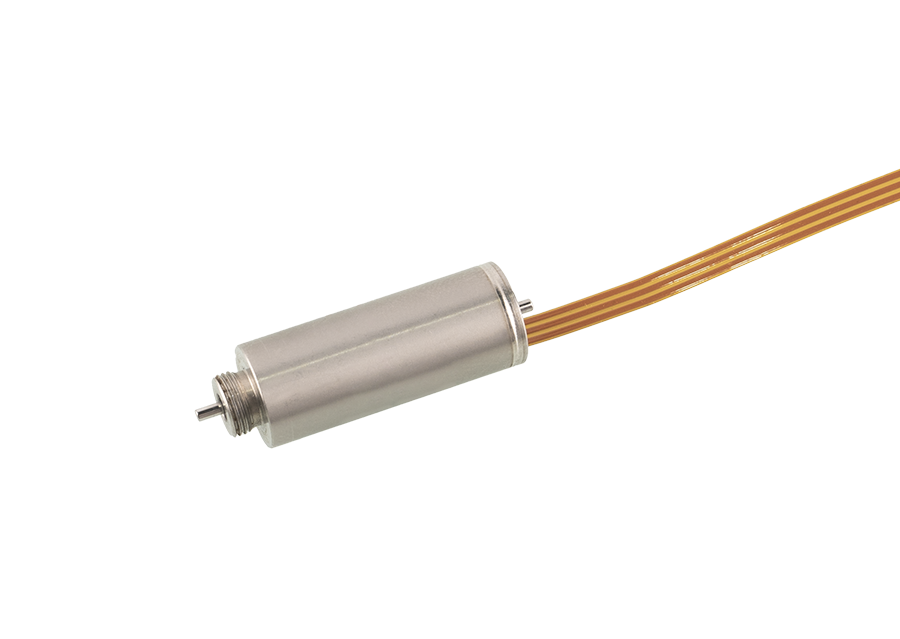

محرك بدون فرش مقاس 13 ملم

محركات بدون فتحات مقاس 13 مم

اختيار موثوق للأجهزة الآلية خفيفة الوزن والتي تعمل بأجهزة الاستشعار

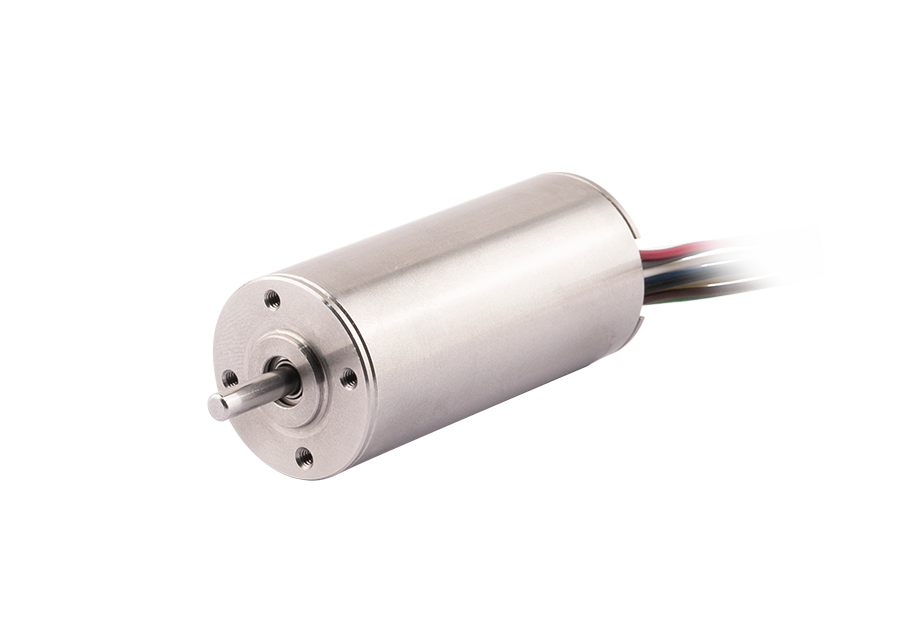

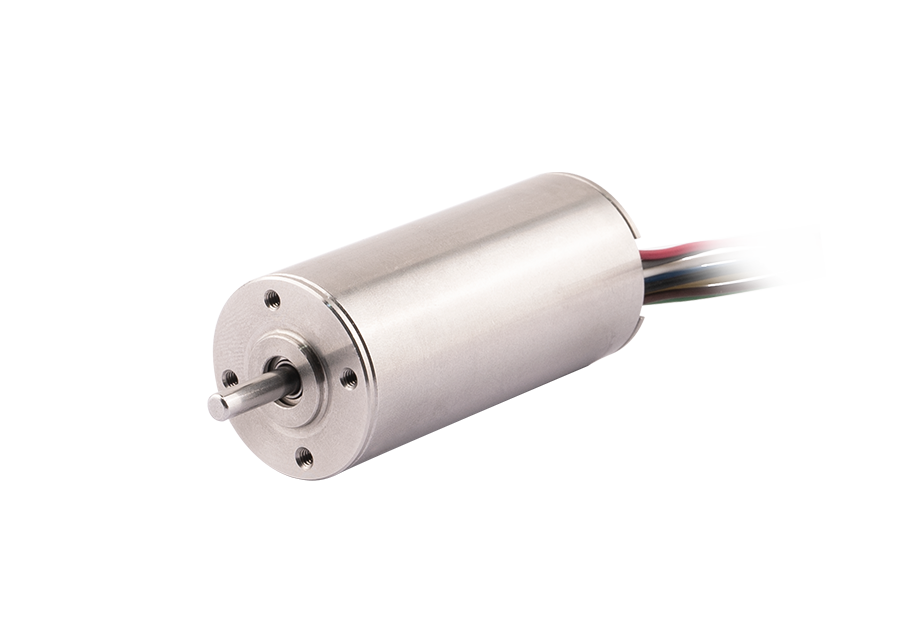

محرك بدون فرش مقاس 22 مم

محركات بدون فتحات مقاس 22 مم

محركات متوسطة الحجم بدون قلب للأتمتة والمعدات الذكية

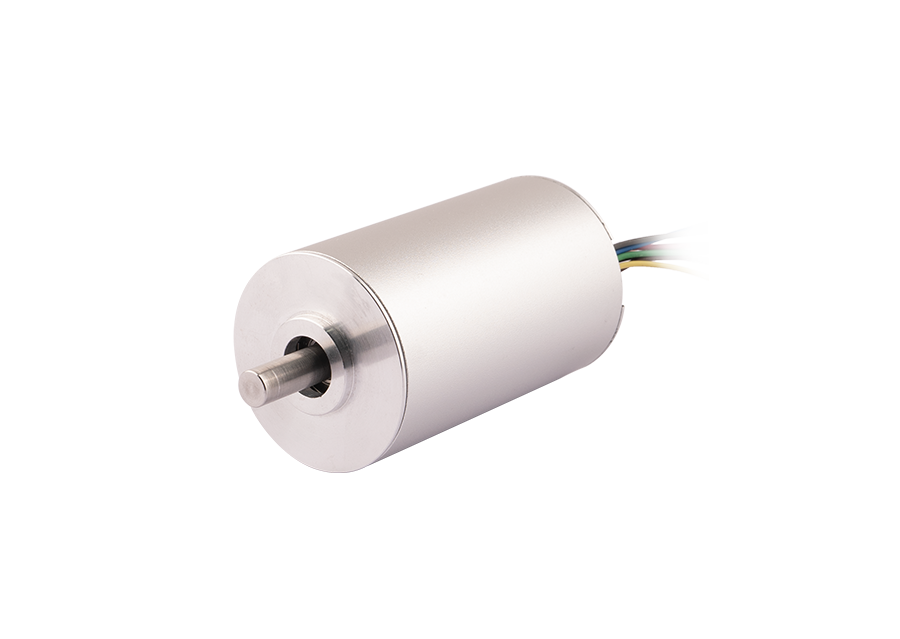

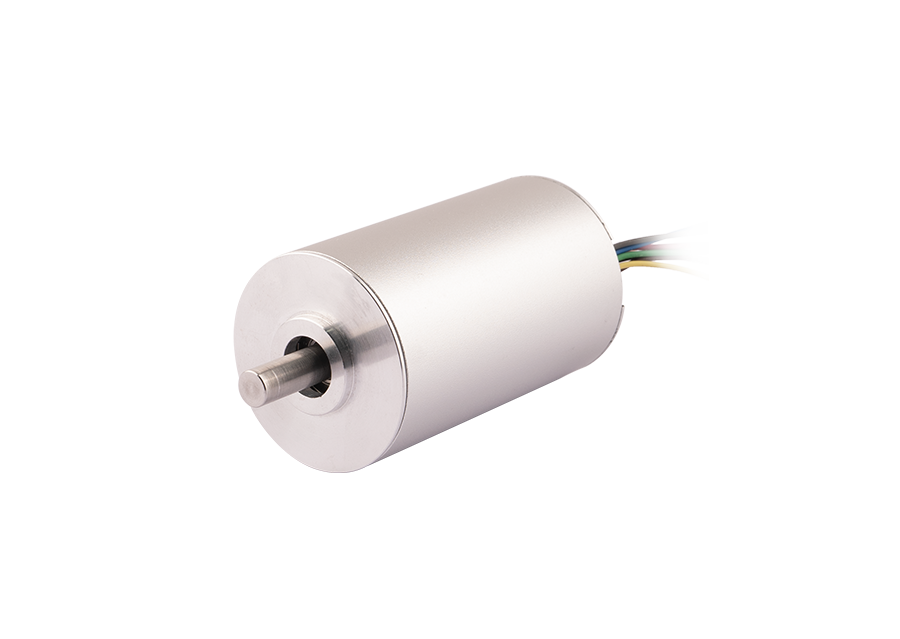

محرك بدون فرش مقاس 36 ملم

محركات بدون فتحات مقاس 36 مم

محركات عالية الأداء لأنظمة التشغيل الآلي المتطلبة
محرك بدون فرش مقاس 10 ملم

محركات بدون فتحات مقاس 10 مم

حجم وعزم دوران متوازنان للمعدات الطبية والمخبرية الدقيقة
محرك بدون فرش مقاس 14 ملم

محركات بدون فتحات مقاس 14 مم

تشغيل سلس منخفض الضوضاء في التطبيقات الحساسة للحركة
محرك بدون فرش مقاس 28 مم

محركات بدون فتحات مقاس 28 مم

زيادة الطاقة لآليات الدقة الصناعية

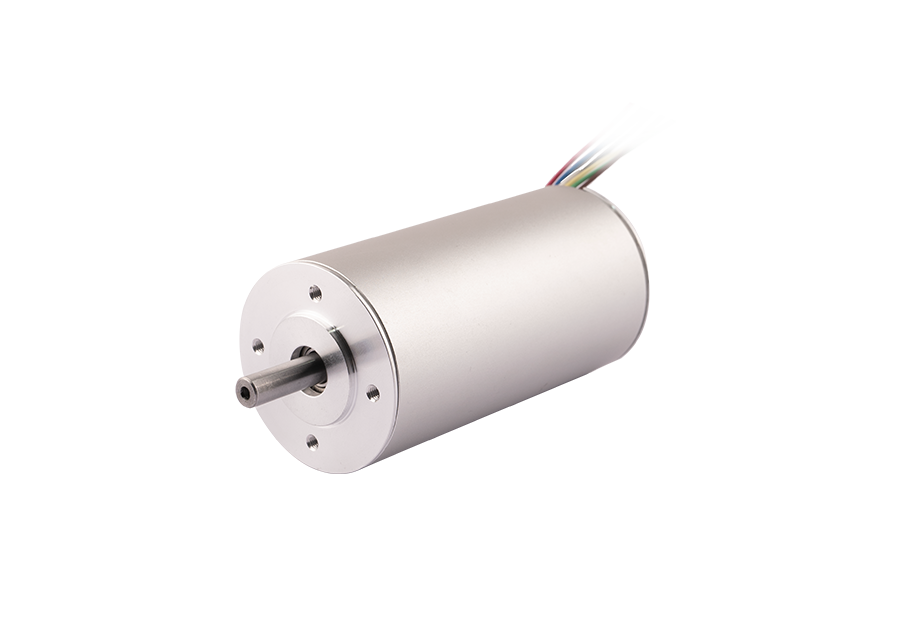

محرك بدون فرش مقاس 42 مم

محركات بدون فتحات مقاس 42 مم

محركات بدون قلب ذات إطار كبير لمحركات الأقراص عالية الدقة ذات عزم الدوران
10mm2

محرك بتيار مستمر بدون فتحة مقاس 6 مم

خيارات الجهد المقنن: 6 فولت إلخ.
السرعة المقدرة: 32000 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 0.3mN.m (حسب الطلب)
طاقة الخرج: 1 وات (حسب الطلب)
رقم جزء المحرك 6ZWWC20
أزواج القطب - 1
المقاومة الطرفية، الطور-الطور أوم 5.9
الحث الطرفي، المرحلة المرحلة م ح 0.04
طريقة اتصال اللف - اتصال دلتا
فئة العزل - ب
نوع الواجب - S2
قوة العزل (تحمل الجهد) - 300 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/300 فولت تيار مستمر
وزن ز 3
الجهد المقنن V 6
القوة المقدرة دبليو 1
عزم الدوران المقدر م.ن·م 0.3
السرعة المقدرة دورة في الدقيقة 32000
التصنيف الحالي أ 0.46
لا توجد سرعة التحميل دورة في الدقيقة 48500
لا يوجد تحميل الحالي أ 0.09
الكفاءة الحركية % 37

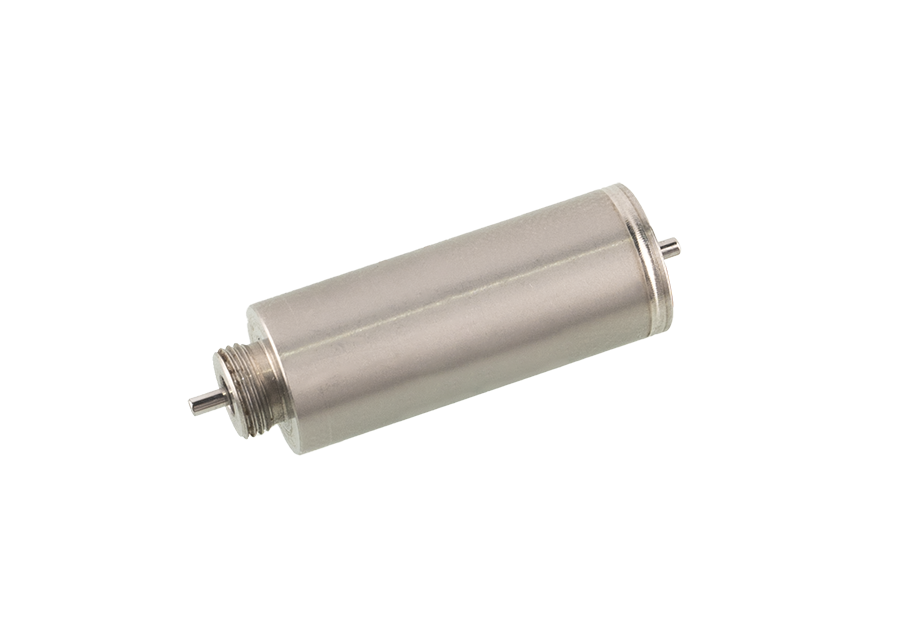

8 مم 2 الجزء 2

محرك بتيار مستمر بدون فتحة مقاس 8 مم

خيارات الجهد المقنن: 12 فولت إلخ.
السرعة المقدرة: 38200 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 0.8 نيوتن متر (حسب الطلب)
نطاق طاقة الخرج: 3.25 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 8ZWWC25
أزواج القطب - 1
المقاومة الطرفية، الطور-الطور أوم 6.1
الحث الطرفي، المرحلة المرحلة م ح 0.085
طريقة اتصال اللف - اتصال دلتا
فئة العزل - ب
نوع الواجب - S2
قوة العزل (تحمل الجهد) - 300 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/300 فولت تيار مستمر
وزن ز 7.3
الجهد المقنن V 12
القوة المقدرة دبليو 3.25
عزم الدوران المقدر م.ن·م 0.8
السرعة المقدرة دورة في الدقيقة 38200
التصنيف الحالي أ 0.45
لا توجد سرعة التحميل دورة في الدقيقة 48000
لا يوجد تحميل الحالي أ 0.056
الكفاءة الحركية % 60
10mm2

محرك بتيار مستمر بدون فتحة مقاس 10 مم

خيارات الجهد المقنن: 12 فولت إلخ.
السرعة المقدرة: 28500 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 1.5mN.m (حسب الطلب)
نطاق طاقة الخرج: 5 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 10ZWWC26
أزواج القطب - 1
المقاومة الطرفية، الطور-الطور أوم 4.5
الحث الطرفي، المرحلة المرحلة م ح 0.15
طريقة اتصال اللف - اتصال دلتا
فئة العزل - ب
نوع الواجب - S2
طريقة ردود الفعل - مستشعر القاعة
زاوية التبادل - 120.
قوة العزل (تحمل الجهد) - 300 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/300 فولت تيار مستمر
وزن ز 14.3
الجهد المقنن V 12
القوة المقدرة دبليو 5
عزم الدوران المقدر م.ن·م 1.5
السرعة المقدرة دورة في الدقيقة 28500
التصنيف الحالي أ 0.56
لا توجد سرعة التحميل دورة في الدقيقة 35000
لا يوجد تحميل الحالي أ 0.065
الكفاءة الحركية % 67

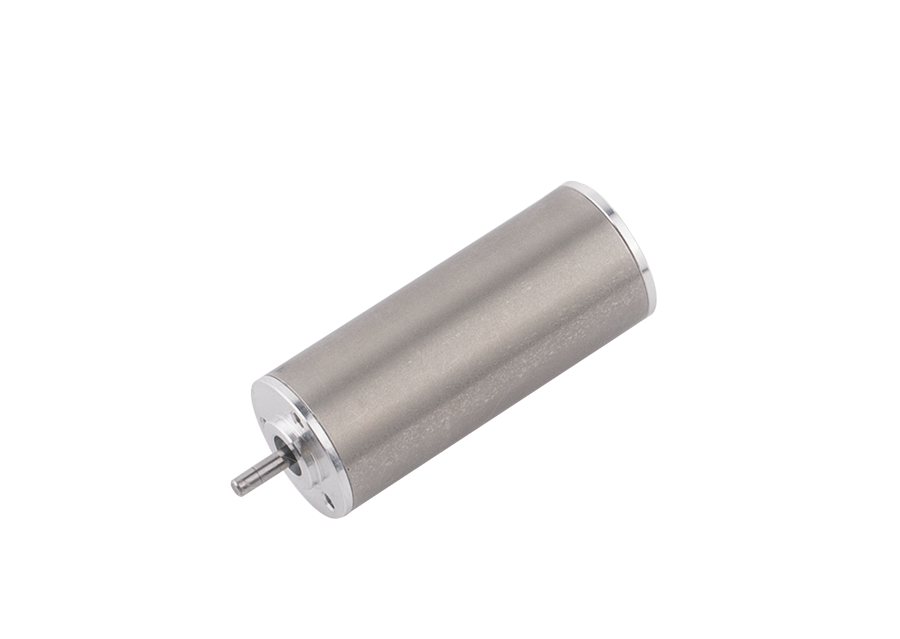

12 شهرًا

محرك بتيار مستمر بدون فتحة مقاس 12 مم

خيارات الجهد المقدر: 6 فولت إلخ.
السرعة المقدرة: 12000 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 4mN.m (حسب الطلب)
نطاق طاقة الخرج: 5 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 12ZWWC29
أزواج القطب - 2
المقاومة الطرفية، الطور-الطور أوم 1
الحث الطرفي، المرحلة المرحلة م ح 0.033
طريقة اتصال اللف - اتصال النجمة
فئة العزل - ب
نوع الواجب - S2
قوة العزل (تحمل الجهد) - 660 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/500 فولت تيار مستمر
وزن ز 16.5
الجهد المقنن V 6
القوة المقدرة دبليو 5
عزم الدوران المقدر م.ن·م 4
السرعة المقدرة دورة في الدقيقة 12000
التصنيف الحالي أ 1.21
لا توجد سرعة التحميل دورة في الدقيقة 15000
لا يوجد تحميل الحالي أ 0.16
الكفاءة الحركية % 70
10mm2

محرك بتيار مستمر بدون فتحة مقاس 13 مم

خيارات الجهد المقنن: 24 فولت إلخ.
السرعة المقدرة: 43500 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 2.7mN.m (حسب الطلب)
نطاق طاقة الخرج: 11 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 13ZWWC37
أزواج القطب - 1
المقاومة الطرفية، الطور-الطور أوم 3.65
الحث الطرفي، المرحلة المرحلة م ح 0.113
طريقة اتصال اللف - اتصال دلتا
فئة العزل - ب
نوع الواجب - S2
طريقة ردود الفعل - مستشعر القاعة
زاوية التبادل - 120 درجة
قوة العزل (تحمل الجهد) - 300 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/300 فولت تيار مستمر
وزن ز 28.6
الجهد المقنن V 24
القوة المقدرة دبليو 11
عزم الدوران المقدر م.ن·م 2.7
السرعة المقدرة دورة في الدقيقة 43500
التصنيف الحالي أ 0.66
لا توجد سرعة التحميل دورة في الدقيقة 46800
لا يوجد تحميل الحالي أ 0.086
الكفاءة الحركية % 69
12 شهرًا

محرك بتيار مستمر بدون فتحة مقاس 14 مم

خيارات الجهد المقنن: 6 فولت إلخ.
السرعة المقدرة: 12152 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 5.1mN.m (حسب الطلب)
نطاق طاقة الخرج: 4 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 14ZWWC36
أزواج القطب - 1
المقاومة الطرفية، الطور-الطور أوم 0.87
الحث الطرفي، المرحلة المرحلة م ح 0.04
طريقة اتصال اللف - اتصال دلتا
فئة العزل - ب
نوع الواجب - S1
طريقة ردود الفعل - مستشعر القاعة
زاوية التبادل - 120 درجة
قوة العزل (تحمل الجهد) - 500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/500 فولت تيار مستمر
وزن ز 34.2
الجهد المقنن V 6
القوة المقدرة دبليو 5.1
عزم الدوران المقدر م.ن·م 4
السرعة المقدرة دورة في الدقيقة 12152
التصنيف الحالي أ 1.3
لا توجد سرعة التحميل دورة في الدقيقة 15000
لا يوجد تحميل الحالي أ 0.18
الكفاءة الحركية % 66
16

محرك بتيار مستمر بدون فتحة مقاس 16 مم

خيارات الجهد المقنن: 12-48 فولت إلخ.
السرعة المقدرة: 32300-51300 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 3.2-14.6mN.m (حسب الطلب)
نطاق طاقة الخرج: 10.8-73.5 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك   16ZWWC24-1SZ 16ZWWC40 16ZWWC56-5SZ
أزواج القطب - 1  1  1  1  1  1  1
المقاومة الطرفية،
الطور-الطور		 أوم 2.408  0.63  1.31  1.85  3.15  0.3196  0.4971
الحث الطرفي،
المرحلة المرحلة		 م ح 0.067  0.033  0.045  0.096  0.2  0.014  0.033
اتصال اللف
طريقة 		- دلتا
اتصال 		النجمة
اتصال 		النجمة
اتصال 		النجمة
اتصال 		النجمة
اتصال 		دلتا
اتصال 		النجمة
اتصال
فئة العزل - ب ب ب ب ب ب ب
نوع الواجب - S2 S2 S2 S2 S2 S2 S2
طريقة ردود الفعل - مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة
زاوية التبادل - 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة
قوة العزل
(تحمل الجهد)		 -   500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل -   100 ميجا أوم/500 فولت تيار مستمر
وزن ز 26.5  47  47  47  47  47  63
الجهد المقنن V 12  18  24  36  48  12  24
القوة المقدرة دبليو 10.8  33  39  39  39  27.26  73.5
عزم الدوران المقدر م.ن·م 3.2  7.4  7.4  7.5  7.4  7.5  14.6
السرعة المقدرة دورة في الدقيقة 32300  44000  51300  50000  50000  34700  48100
التصنيف الحالي أ 1.21  2.19  1.96  1.32  0.95  3  3.81
لا توجد سرعة التحميل دورة في الدقيقة 44000  50000  58000  56000  56000  40000  54000
لا يوجد تحميل الحالي أ 0.35  0.31  0.22  0.15  0.12  0.4  0.5
الكفاءة الحركية % 75.5  85  84  82.4  84.92  81.4  87.1
22

محرك بتيار مستمر بدون فتحة مقاس 22 مم

خيارات الجهد المقنن: 18-48 فولت إلخ.
السرعة المقدرة: 18200-49000 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 20-25mN.m (حسب الطلب)
نطاق طاقة الخرج: 38-100 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك     22ZWWC48 22ZWWC64-1SZ
أزواج القطب - 1  1  1  1  2  1
المقاومة الطرفية،
الطور-الطور		 أوم 0.26  0.3  0.57  1  0.94  0.63
الحث الطرفي،
المرحلة المرحلة		 م ح 0.018  0.027  0.06  0.11  0.057  0.061
اتصال اللف
طريقة 		- النجمة
اتصال 		النجمة
اتصال 		النجمة
اتصال 		النجمة
اتصال 		النجمة
اتصال 		النجمة
اتصال
فئة العزل - ب ب ب ب ب ب
نوع الواجب - S2 S2 S2 S2 S1 S2
طريقة ردود الفعل - مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة مستشعر القاعة
زاوية التبادل - 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة
قوة العزل
(تحمل الجهد)		 -    500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/ 500 فولت تيار مستمر
وزن ز 110  110  110  110  110  140
الجهد المقنن V 18  24  36  48  24  24
القوة المقدرة دبليو 83  100  100  100  53  38.24
عزم الدوران المقدر م.ن·م 20  20  20  20  25  20
السرعة المقدرة دورة في الدقيقة 40000  49000  47400  49600  20100  18200
التصنيف الحالي أ 7.95  4.68  3.12  2.29  3  1.86
لا توجد سرعة التحميل دورة في الدقيقة 50000  55000  53000  54000  25700  19300
لا يوجد تحميل الحالي أ 0.3  0.4  0.32  0.14  0.18  0.126
الكفاءة الحركية % 87  89  89  91  81  89.7
28 سنة

محرك بتيار مستمر بدون فتحة مقاس 28 مم

خيارات الجهد المقنن: 12-48 فولت إلخ.
السرعة المقدرة: 6970-8430 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 32-50mN.m (حسب الطلب)
نطاق طاقة الخرج: 30-37 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 28ZWWC52
أزواج القطب - 1  1  1  1  2
المقاومة الطرفية،
الطور-الطور		 أوم 0.52  1.7  4.3  6.6  1.6
الحث الطرفي،
المرحلة المرحلة		 م ح 0.0495  0.178  0.42  0.77  0.13
اتصال اللف
طريقة 		- اتصال النجمة اتصال النجمة اتصال النجمة اتصال النجمة اتصال النجمة
فئة العزل - ب ب ب ب ب
نوع الواجب - S2 S2 S2 S2 S1
طريقة ردود الفعل - حساسات القاعة حساسات القاعة حساسات القاعة حساسات القاعة حساسات القاعة
زاوية التبادل - 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة
قوة العزل
(تحمل الجهد)		 - 500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/500 فولت تيار مستمر
وزن ز 170  170  170  170  170
الجهد المقنن V 12  24  36  48  24
القوة المقدرة دبليو 30  34  35  35  37
عزم الدوران المقدر م.ن·م 32  32  32  34  50
السرعة المقدرة دورة في الدقيقة 6970  8430  8370  8340  7000
التصنيف الحالي أ 3.13  1.69  1.17  0.86  2.00
لا توجد سرعة التحميل دورة في الدقيقة 9270  9680  9500  9400  8500
لا يوجد تحميل الحالي أ 0.2  0.11  0.084  0.061  0.12
الكفاءة الحركية % 80  84  83  85  81.5
28 سنة

محرك بتيار مستمر بدون فتحة مقاس 30 مم

خيارات الجهد المقنن: 24 فولت إلخ.
السرعة المقدرة: 6900 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 90mN.m (حسب الطلب)
نطاق طاقة الخرج: 65 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 30ZWWC65
أزواج القطب - 2
المقاومة الطرفية، الطور-الطور أوم 0.5
الحث الطرفي، المرحلة المرحلة م ح 0.05
طريقة اتصال اللف - اتصال النجمة
فئة العزل - ب
نوع الواجب - S1
طريقة ردود الفعل - حساسات القاعة
زاوية التبادل - 120.
قوة العزل (تحمل الجهد) - 500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/500 فولت تيار مستمر
وزن ز 230
الجهد المقنن V 24
القوة المقدرة دبليو 65
عزم الدوران المقدر م.ن·م 90
السرعة المقدرة دورة في الدقيقة 6900
التصنيف الحالي أ 3.85
لا توجد سرعة التحميل دورة في الدقيقة 9200
لا يوجد تحميل الحالي أ 0.3
الكفاءة الحركية % 86
36

محرك بتيار مستمر بدون فتحة مقاس 36 مم

خيارات الجهد المقنن: 18-48 فولت إلخ.
السرعة المقدرة: 7340-11700 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 70-100mN.m (حسب الطلب)
نطاق طاقة الخرج: 68-85 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 36ZWWC60
أزواج القطب - 1  1  1  1  2
المقاومة الطرفية،
الطور-الطور		 أوم 0.6  0.68  1.45  2.1  0.41
الحث الطرفي،
المرحلة المرحلة		 م ح 0.08  0.1  0.19  0.27  0.042
اتصال اللف
طريقة 		- اتصال النجمة اتصال النجمة اتصال النجمة اتصال النجمة اتصال النجمة
فئة العزل - ب ب ب ب ب
نوع الواجب - S2 S2 S2 S2 S1
طريقة ردود الفعل - حساسات القاعة حساسات القاعة حساسات القاعة حساسات القاعة حساسات القاعة
زاوية التبادل - 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة
قوة العزل
(تحمل الجهد)		 - 500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/500 فولت تيار مستمر
وزن ز 270  270  270  270  270
الجهد المقنن V 18  24  36  48  24
القوة المقدرة دبليو 68  69  74  85  85
عزم الدوران المقدر م.ن·م 70  70  70  70  100
السرعة المقدرة دورة في الدقيقة 7340  9345  10000  11700  8100
التصنيف الحالي أ 4.97  3.78  2.59  2.21  4.80
لا توجد سرعة التحميل دورة في الدقيقة 10000  11000  11500  13000  10300
لا يوجد تحميل الحالي أ 0.37  0.37  0.22  0.2  0.36
الكفاءة الحركية % 76  76  79.5  80  84.4
42

محرك بتيار مستمر بدون فتحة مقاس 42 مم

خيارات الجهد المقدر: 18-48 فولت إلخ.
السرعة المقدرة: 5400-12200 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 90-180mN.m (حسب الطلب)
نطاق طاقة الخرج: 66-160 وات (حسب الطلب)
الملحقات الاختيارية: علبة التروس، التشفير، جهاز التحكم إلخ.
رقم جزء المحرك 42ZWWC80
أزواج القطب - 1  1  1  1  2
المقاومة الطرفية،
الطور-الطور		 أوم 0.4  0.45  0.6  0.95  0.22
الحث الطرفي،
المرحلة المرحلة		 م ح 0.085  0.14  0.14  0.23  0.035
اتصال اللف
طريقة 		- اتصال النجمة اتصال النجمة اتصال النجمة اتصال النجمة اتصال النجمة
فئة العزل - ب ب ب ب ب
نوع الواجب - S2 S2 S2 S2 S1
طريقة ردود الفعل - حساسات القاعة حساسات القاعة حساسات القاعة حساسات القاعة حساسات القاعة
زاوية التبادل - 120 درجة 120 درجة 120 درجة 120 درجة 120 درجة
قوة العزل
(تحمل الجهد)		 - 500 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية
مقاومة العزل - 100 ميجا أوم/500 فولت تيار مستمر
وزن ز 500  500  500  500  500
الجهد المقنن V 18  24  36  48  24
القوة المقدرة دبليو 66  80  100  160  102
عزم الدوران المقدر م.ن·م 90  90  90  120  180
السرعة المقدرة دورة في الدقيقة 6678  8346  11619  12200  5400
التصنيف الحالي أ 4.89  4.17  3.47  4.17  5.70
لا توجد سرعة التحميل دورة في الدقيقة 9000  11000  13000  13800  6800
لا يوجد تحميل الحالي أ 0.6  0.69  0.6  0.58  0.42
الكفاءة الحركية % 75  80  80  80  87.9

المحركات بدون قلب عن طريق التطبيق النموذجي

تُستخدم المحركات عديمة النواة بشكل شائع حيث تكون الدقة والسلاسة والاستجابة أكثر أهمية من عزم الدوران الخام.
الروبوتات والأتمتة

الروبوتات والأتمتة

  • المفاصل الروبوتية المدمجة والمؤثرات النهائية
  • المحركات الدقيقة والمراحل الخطية
  • الروبوتات التعاونية والأذرع خفيفة الوزن
الأنظمة البصرية والتصويرية

الأنظمة البصرية والتصويرية

  • وحدات تركيز الكاميرا والتكبير
  • أنظمة المسح الضوئي وتحديد المواقع
  • آليات محاذاة أجهزة الاستشعار


المعدات الطبية والمخبرية

المعدات الطبية والمخبرية

  • مضخات التسريب ومحركات الحقن
  • أجهزة التشخيص المحمولة
  • أدوات مخبرية دقيقة


أنظمة الطيران والطائرات بدون طيار

أنظمة الطيران والطائرات بدون طيار

  • مشغلات الطائرات بدون طيار وأسطح التحكم
  • أنظمة الحركة خفيفة الوزن
  • آليات تحديد المواقع عالية الاستجابة


حلول محرك Coreless مخصصة لعملاء OEM

بالإضافة إلى النماذج القياسية، باعتبارها شركة مصنعة للمحركات بدون قلب، توفر Modar Motor خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي للمحركات بدون قلب، بما في ذلك:
​​​​​​​​
  • تخصيص اللف والجهد
  • التكيف مع العمود والشفة والتركيب
  • تكامل التشفير والفرامل وعلبة التروس
  • تحسين الضوضاء للأجهزة الطبية والتجارية
  • دعم النماذج الأولية الصغيرة والإنتاج الضخم

الأسئلة الشائعة – المحركات عديمة النواة

اعمل مع Modar للحصول على حلول أكثر ذكاءً للمحركات

احصل على أداء أفضل، وتطوير أسرع، ونتائج يمكن الاعتماد عليها - مدعومة بالخبرة الهندسية التي تساعد منتجاتك على التميز في السوق.

منتج

معلومات عنا

الروابط

اتصل بنا

 الجوال: +86- 13912315681
   ويشات: 0086 13912315681
  البريد الإلكتروني: anna@modarmotor.com
 واتساب: 008613912315681
حقوق الطبع والنشر ©  2026 مدعوم من مصنعي السيارات - Modarmotor
