قد يبدو فهم كيفية توصيل محرك تيار متردد بأربعة أسلاك أمرًا شاقًا، خاصة إذا كنت جديدًا في العمل مع الأنظمة الكهربائية. ومع ذلك، مع رسم تخطيطي واضح وبعض التعليمات الأساسية، تصبح العملية أكثر قابلية للإدارة. في هذا الدليل، سنرشدك خلال عملية توصيل الأسلاك لمحرك تيار متردد ذي 4 أسلاك، مع تسليط الضوء على المكونات الرئيسية مثل المكثفات ومحركات المروحة.
أساسيات توصيلات محرك التيار المتردد
قبل الغوص في تفاصيل توصيل محرك التيار المتردد بأربعة أسلاك، من الضروري فهم بعض المبادئ الأساسية لتوصيلات محرك التيار المتردد. يقوم محرك التيار المتردد بتحويل الطاقة الكهربائية إلى طاقة ميكانيكية باستخدام الحث الكهرومغناطيسي. وهذا يعني أنه يستخدم التيار المتردد (AC) لإنتاج مجال مغناطيسي دوار، والذي يقوم بعد ذلك بتدوير الجزء الدوار للمحرك.
المفاهيم الأساسية لمحركات التيار المتردد
تُستخدم محركات التيار المتردد على نطاق واسع في العديد من التطبيقات نظرًا لكفاءتها وموثوقيتها. المبدأ الأساسي وراء هذه المحركات هو الحث الكهرومغناطيسي، حيث يولد التيار المتردد في ملفات الجزء الثابت مجالًا مغناطيسيًا. يتفاعل هذا المجال الدوار مع الدوار، مما يؤدي إلى دورانه. يعد فهم هذا التفاعل أمرًا ضروريًا لتوصيل الأسلاك بشكل مناسب واستكشاف الأخطاء وإصلاحها.
أنواع محركات التيار المتردد
يوجد في الأساس نوعان من محركات التيار المتردد: محركات أحادية الطور وثلاثية الطور. تُستخدم المحركات أحادية الطور بشكل شائع في الأجهزة المنزلية والمعدات الصغيرة، بينما تنتشر المحركات ثلاثية الطور في البيئات الصناعية نظرًا لكفاءتها وقوتها الفائقة. كل نوع له متطلبات الأسلاك الخاصة به، خاصة عند دمج ميزات مثل المكثفات.
احتياطات السلامة الكهربائية
يتطلب العمل بالكهرباء الالتزام الصارم ببروتوكولات السلامة. قبل البدء في أي مشروع لتوصيل الأسلاك، تأكد من فصل مصدر الطاقة لمنع وقوع الحوادث. استخدم الأدوات العازلة، وارتداء القفازات المطاطية، وكن على دراية بما يحيط بك. إن فهم أهمية التأريض وحماية الدائرة سيساعد على منع الصدمات الكهربائية وتلف المعدات.
المكونات الرئيسية لمحركات التيار المتردد
الجزء الثابت: الجزء الثابت من المحرك الذي يولد مجالًا مغناطيسيًا دوارًا. يتكون الجزء الثابت من ملفات متعرجة، والتي عند تنشيطها، تخلق المجال المغناطيسي اللازم لحركة الدوار. يعد العزل المناسب وتأمين اللفات الجزء الثابت أمرًا ضروريًا لتشغيل المحرك بكفاءة.
الجزء الدوار: الجزء الدوار الذي يدور عند تأثره بالمجال المغناطيسي. يتكون الدوار عادةً من الفولاذ الرقائقي ويتم وضعه داخل الجزء الثابت. يمكن أن يختلف تصميمها، لكن وظيفتها الأساسية هي تحويل الطاقة الكهربائية إلى حركة ميكانيكية.
مكثف: غالبًا ما يستخدم في محركات التيار المتردد أحادية الطور لإنشاء إزاحة طور لبدء تشغيل المحرك بكفاءة. تقوم المكثفات بتخزين الطاقة الكهربائية مؤقتًا ثم إطلاقها لتوفير مرحلة إضافية أو تعزيز للمحرك، مما يساعد في بدء التشغيل والتشغيل بشكل أكثر سلاسة.
توصيل محرك تيار متردد بأربعة أسلاك
يتضمن توصيل محرك التيار المتردد بأربعة أسلاك توصيل الأسلاك بالأطراف المناسبة. بشكل عام، يتم ترميز هذه الأسلاك بالألوان لتبسيط العملية. فيما يلي دليل أساسي حول كيفية القيام بذلك:
ترميز الألوان والاتصالات
السلك الأسود: هذا هو عادةً السلك المباشر أو 'الساخن'. يتم توصيله بمصدر الطاقة. يعد هذا السلك أمرًا بالغ الأهمية لأنه يحمل الجهد المطلوب لتشغيل المحرك. تأكد من عزله وتوصيله بشكل مناسب لتجنب حدوث دوائر قصيرة.
السلك الأبيض: غالبًا ما يكمل السلك المحايد الدائرة الكهربائية. ويوفر مسار العودة للتيار. يجب تثبيت السلك المحايد بشكل آمن على طرفه للحفاظ على دائرة مستقرة.
السلك الأحمر: يستخدم كسلك حي ثانوي في بعض التوصيلات الحركية. في إعدادات معينة، قد يسهل السلك الأحمر وظائف إضافية مثل التحكم في السرعة أو تغييرات الاتجاه. تحقق من الغرض منه وفقًا لدليل المحرك.
السلك الأخضر أو العاري: هذا هو السلك الأرضي، وهو ضروري للسلامة. يساعد التأريض في تبديد الشحنات الكهربائية الزائدة، مما يحمي كل من المعدات والمشغل من المخاطر الكهربائية.
عملية الأسلاك خطوة بخطوة
تحديد الأسلاك: قبل إجراء أي توصيلات، حدد وظيفة كل سلك باستخدام مخطط الأسلاك الخاص بالمحرك. تحقق من وجود أي ملصقات أو رموز ألوان تشير إلى الغرض منها. مرجع ترافقي مع دليل المحرك للتأكد من دقته.
قم بتوصيل السلك المباشر: قم بتوصيل السلك الأسود بالطرف المباشر الموجود على المحرك. يحمل هذا السلك التيار الكهربائي من مصدر الطاقة. تأكد من أن الاتصال محكم وآمن للحفاظ على تدفق مستقر للطاقة.
قم بتوصيل السلك المحايد: قم بتوصيل السلك الأبيض بالطرف المحايد. يكمل هذا السلك الدائرة ويسمح للتيار بالعودة إلى مصدر الطاقة. تحقق مرة أخرى من أن الاتصال ثابت لتجنب المشكلات المتقطعة.
الاتصال المباشر الثانوي: إذا كان ذلك ممكنًا، قم بتوصيل السلك الأحمر بالطرف المباشر الثانوي. قد لا يكون هذا ضروريًا لجميع المحركات. تأكد من التوافق مع طراز المحرك المحدد الخاص بك والتطبيق المقصود.
قم بتأريض المحرك: أخيرًا، قم بتوصيل السلك الأخضر أو العاري بالطرف الأرضي للمحرك. وهذا يضمن السلامة عن طريق منع الصدمات الكهربائية. تأكد من أن الاتصال الأرضي قوي ويتوافق مع القوانين الكهربائية المحلية.
الأدوات والمواد المطلوبة
يعد الحصول على الأدوات والمواد المناسبة أمرًا بالغ الأهمية لنجاح مهمة الأسلاك. تشمل الأدوات الأساسية أدوات تعرية الأسلاك، ومفكات البراغي، ومقياس متعدد، وشريط كهربائي. استخدم الموصلات السلكية والكتل الطرفية لضمان التوصيلات الآمنة. استخدم دائمًا أسلاكًا بمقياس مناسب لمتطلبات المحرك الحالية لمنع ارتفاع درجة الحرارة.
دمج مكثف في الأسلاك
تستخدم العديد من محركات التيار المتردد ذات 4 أسلاك مكثفًا لتحسين أداء وكفاءة البدء. يخلق المكثف إزاحة طورية في التيار الكهربائي، مما يوفر عزم الدوران اللازم لبدء تشغيل المحرك.
مخطط الأسلاك مكثف
حدد موقع أطراف المكثف: حدد أطراف المكثف في المحرك الخاص بك. عادة ما يتم وضع علامة عليها على مخطط الأسلاك الخاص بالمحرك. يعد فهم العلامات والرموز التخطيطية أمرًا بالغ الأهمية للتثبيت الصحيح.
قم بتوصيل المكثف: قم بتوصيل المكثف بين ملف البداية ومصدر الطاقة. يتضمن هذا عادةً توصيل أحد طرفي المكثف بالسلك المباشر والآخر بملف البداية. تأكد من تصنيف المكثف لمتطلبات الجهد والسعة للمحرك.
الاتصالات الآمنة: تأكد من أن جميع الاتصالات آمنة لمنع أي انقطاع في التدفق الحالي. يمكن أن تؤدي الاتصالات السائبة إلى حدوث شرارة وفشل المكونات. استخدم مقياسًا متعددًا للتحقق من الاستمرارية وقيم المقاومة المناسبة.
اختيار المكثف المناسب
يعد اختيار المكثف الصحيح أمرًا ضروريًا لأداء المحرك. يتم تصنيف المكثفات بالميكروفاراد (μF) ويجب أن تتوافق مع مواصفات المحرك. قد لا يوفر المكثف ذو السعة المنخفضة جدًا عزم دوران كافٍ، في حين أن المكثف ذو السعة العالية جدًا يمكن أن يسبب ارتفاع درجة الحرارة.
الاختبار والصيانة
يضمن الاختبار المنتظم للمكثف أنه يعمل بشكل صحيح. استخدم مقياسًا متعددًا لقياس السعة والتحقق من وجود أي علامات تسرب أو انتفاخ. استبدل المكثفات المعيبة على الفور لتجنب مشاكل أداء المحرك. تتضمن الصيانة الدورية فحص التوصيلات وتنظيف الغبار والحطام من مجموعة المحرك.

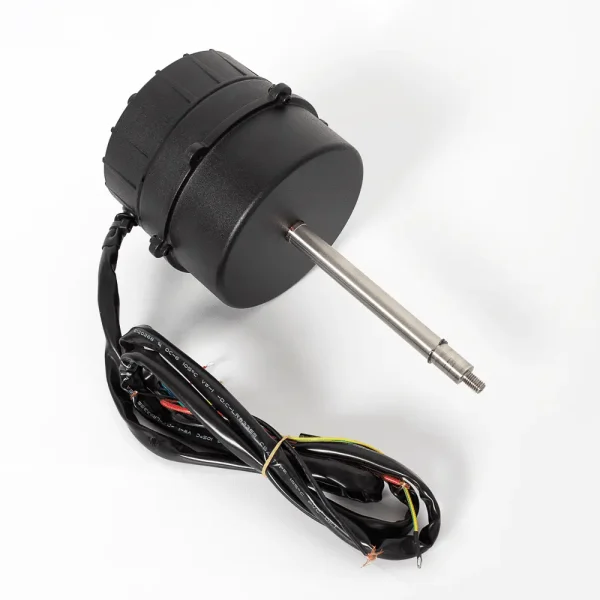

توصيل محرك مروحة التيار المتردد
يتبع توصيل محرك مروحة التيار المتردد عملية مشابهة لتوصيل محركات التيار المتردد الأخرى، مع اختلافات طفيفة حسب الطراز والتطبيق.
مخطط الأسلاك المشترك لمحرك المروحة
السلك الأسود: مدخلات الطاقة (سلك حي). يوفر هذا السلك الجهد اللازم لتشغيل محرك المروحة. تأكد من توصيله بمصدر طاقة متوافق.
السلك الأبيض: محايد. السلك المحايد يكمل الدائرة الكهربائية. الاتصال الصحيح ضروري للتشغيل المتوازن.
السلك الأحمر أو الأزرق: يُستخدم غالبًا للتحكم في السرعة أو كسلك مباشر ثانٍ. قد يتصل هذا السلك بجهاز التحكم في السرعة أو المفتاح. اتبع إرشادات الشركة المصنعة للتثبيت الصحيح.
السلك الأخضر: أرضي. يعد التأريض أمرًا بالغ الأهمية للسلامة ويجب توصيله بنقطة أرضية موثوقة.
خطوات الأسلاك التفصيلية
قم بتوصيل مدخلات الطاقة: قم بتوصيل السلك الأسود بمصدر الطاقة، مع التأكد من أنه يتوافق مع تصنيف جهد المحرك. تحقق من توافق الجهد لمنع الضرر.
اتصال محايد: قم بتوصيل السلك الأبيض بالطرف المحايد لإكمال الدائرة. ضمان اتصال محكم لأداء ثابت.
أسلاك التحكم في السرعة: إذا كان محرك المروحة الخاص بك مزودًا بتحكم في السرعة، فقم بتوصيل السلك الأحمر أو الأزرق وفقًا لذلك. استخدم مقياسًا متعددًا لاختبار الاتصالات والتأكد من أنها تعمل كما هو متوقع.
تأريض المحرك: تأكد من توصيل السلك الأخضر بالطرف الأرضي من أجل السلامة. يساعد التأريض على الحماية من الأعطال الكهربائية ويطيل عمر المحرك.
استكشاف مشكلات محرك المروحة وإصلاحها
يمكن أن تواجه محركات المروحة، مثل محركات التيار المتردد الأخرى، مشكلات محددة. إذا لم يبدأ المحرك، تحقق من التوصيلات والمكثف إن أمكن. بالنسبة لمشاكل السخونة الزائدة، تأكد من عدم إعاقة المروحة، ومن صحة الجهد. يمكن للصيانة المنتظمة، بما في ذلك التنظيف والفحص بحثًا عن التآكل، أن تمنع العديد من المشكلات الشائعة.
استكشاف مشكلات الأسلاك الشائعة وإصلاحها
حتى مع وجود رسم تخطيطي وتعليمات واضحة، يمكن أن تحدث مشكلات في الأسلاك. فيما يلي بعض المشاكل والحلول الشائعة:
المحرك لن يبدأ
التحقق من التوصيلات: تأكد من توصيل جميع الأسلاك بشكل آمن وفي أطرافها الصحيحة. تعد الاتصالات السائبة أو غير الصحيحة هي السبب الأكثر شيوعًا لمشكلات البدء. تحقق مرة أخرى من الأسلاك مقابل الرسم التخطيطي.
فحص المكثف: يمكن للمكثف الخاطئ أن يمنع المحرك من التشغيل. اختبر المكثف بمقياس متعدد واستبدله إذا لزم الأمر. ابحث عن العلامات الجسدية للضرر، مثل الانتفاخ أو التسرب.
التحقق من مصدر الطاقة: تأكد من أن مصدر الطاقة نشط ويقدم الجهد الصحيح. استخدم مقياسًا متعددًا لقياس الجهد عند أطراف المحرك.
ارتفاع درجة حرارة المحرك
التحقق من الجهد: تأكد من أن المحرك يتلقى الجهد الصحيح. يمكن أن يسبب الجهد الزائد حرارة زائدة، مما يؤدي إلى تلف المحرك. استخدم مقياس الجهد للتحقق من مصدر الطاقة.
التحقق من وجود عوائق: تأكد من عدم وجود عوائق تتسبب في عمل المحرك بجهد أكبر من اللازم. فحص الدوار والجزء الثابت بحثًا عن الأجسام الغريبة أو الحطام.
آليات التبريد: تأكد من أن أي آليات تبريد مدمجة، مثل المراوح أو المشتتات الحرارية، تعمل بشكل صحيح. قم بتنظيفها بانتظام للحفاظ على الكفاءة.
أداء غير متناسق
فحص الأسلاك: ابحث عن أي اتصالات فضفاضة أو أسلاك تالفة. يمكن أن تسبب الأسلاك السائبة مشكلات متقطعة. قم بتأمين جميع التوصيلات بإحكام واستبدل أي أسلاك تالفة.
اختبار المكثف: كما هو الحال مع مشاكل البدء، يمكن أن يسبب المكثف الخاطئ مشاكل في الأداء. قياس السعة واستبدالها إذا لزم الأمر. يمكن للاختبار المنتظم أن يحل العديد من مشكلات الأداء بشكل استباقي.
التحقق من التآكل: افحص المحرك بحثًا عن علامات التآكل، مثل المحامل أو الفرش البالية. تساعد الصيانة الدورية واستبدال الأجزاء البالية في الوقت المناسب في الحفاظ على الأداء المتسق.
خاتمة
باستخدام الأدوات والمعرفة المناسبة، يمكن أن يكون توصيل محرك التيار المتردد بأربعة أسلاك أمرًا سهلاً. من خلال فهم المكونات الأساسية واتباع مخطط الأسلاك المنظم، يمكنك ضمان تشغيل المحرك بكفاءة وأمان. تذكر دائمًا اتخاذ الاحتياطات اللازمة، مثل إيقاف تشغيل الطاقة قبل البدء في أي أعمال أسلاك، واستشر دليل المحرك للحصول على إرشادات محددة.
سواء كنت تقوم بتوصيل محرك مروحة أو محرك تيار متردد للأغراض العامة، فإن الفهم الواضح لعملية توصيل الأسلاك سيساعدك على تحقيق عمليات تركيب ناجحة وموثوقة. ستضمن الصيانة الدورية واستكشاف الأخطاء وإصلاحها الأداء والسلامة على المدى الطويل، مما يجعل مشاريعك الكهربائية ناجحة.
