Понимание того, как подключить 4-проводной двигатель переменного тока, может показаться сложным, особенно если вы новичок в работе с электрическими системами. Однако с четкой схемой и некоторыми базовыми инструкциями процесс становится гораздо более управляемым. В этом руководстве мы познакомим вас с процессом подключения 4-проводного двигателя переменного тока, выделив ключевые компоненты, такие как конденсаторы и двигатели вентиляторов.
Основы подключения Двигатель переменного тока
Прежде чем углубляться в особенности подключения 4-проводного двигателя переменного тока, важно понять некоторые основные принципы подключения двигателя переменного тока. Двигатель переменного тока преобразует электрическую энергию в механическую с помощью электромагнитной индукции. Это означает, что он использует переменный ток (AC) для создания вращающегося магнитного поля, которое затем вращает ротор двигателя.
Фундаментальные понятия Двигатель переменного тока s
Двигатели переменного тока широко используются в различных приложениях благодаря своей эффективности и надежности. Основным принципом этих двигателей является электромагнитная индукция, при которой переменный ток в обмотках статора создает магнитное поле. Это вращающееся поле взаимодействует с ротором, заставляя его вращаться. Понимание этого взаимодействия имеет решающее значение для правильного подключения и устранения неполадок.
Типы Двигатель переменного тока с
В основном существует два типа двигателей переменного тока: однофазные и трехфазные. Однофазные двигатели обычно используются в бытовой технике и небольшом оборудовании, тогда как трехфазные двигатели преобладают в промышленности из-за их превосходного КПД и мощности. Каждый тип имеет свои требования к проводке, особенно при использовании таких функций, как конденсаторы.
Меры предосторожности при электробезопасности
Работа с электричеством требует строгого соблюдения протоколов безопасности. Прежде чем приступить к выполнению каких-либо работ по подключению, убедитесь, что источник питания отключен, чтобы предотвратить несчастные случаи. Используйте изолированные инструменты, надевайте резиновые перчатки и внимательно следите за своим окружением. Понимание важности заземления и защиты цепей поможет предотвратить поражение электрическим током и повреждение оборудования.
Ключевые компоненты Двигатель переменного тока s
Статор: Неподвижная часть двигателя, генерирующая вращающееся магнитное поле. Статор состоит из обмоточных катушек, которые при подаче напряжения создают магнитное поле, необходимое для движения ротора. Правильная изоляция и крепление обмоток статора необходимы для эффективной работы двигателя.
Ротор: Вращающаяся часть, которая вращается под воздействием магнитного поля. Ротор обычно изготавливается из ламинированной стали и размещается внутри статора. Его конструкция может различаться, но его основная функция — преобразование электрической энергии в механическое движение.
Конденсатор: часто используется в однофазных двигателях переменного тока для создания фазового сдвига для эффективного запуска и работы двигателя. Конденсаторы временно накапливают электрическую энергию и высвобождают ее, обеспечивая дополнительную фазу или импульс для двигателя, способствуя более плавному запуску и работе.

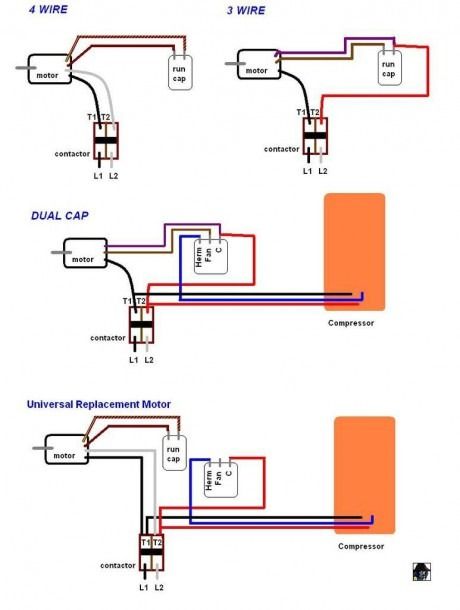

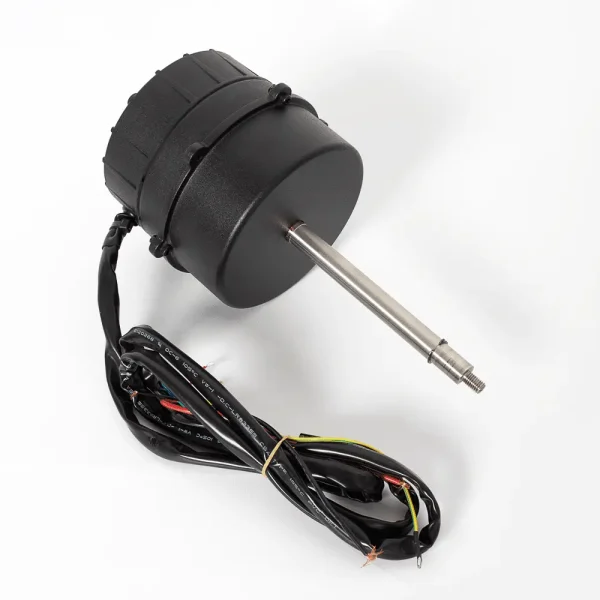

Подключение 4-проводного кабеля Двигатель переменного тока
Подключение 4-проводного двигателя переменного тока предполагает подключение проводов к соответствующим клеммам. Обычно эти провода имеют цветовую маркировку для упрощения процесса. Вот важное руководство о том, как это сделать:
Цветовая маркировка и соединения
Черный провод: обычно это провод под напряжением или «горячий» провод. Он подключается к источнику питания. Этот провод имеет решающее значение, поскольку по нему подается напряжение, необходимое для работы двигателя. Убедитесь, что он адекватно изолирован и подключен во избежание коротких замыканий.
Белый провод: часто нейтральный провод замыкает электрическую цепь. Он обеспечивает обратный путь для тока. Нейтральный провод должен быть надежно прикреплен к клемме для обеспечения стабильной цепи.
Красный провод: используется в качестве вторичного провода под напряжением в некоторых соединениях двигателя. В определенных конфигурациях красный провод может обеспечивать дополнительные функции, такие как контроль скорости или изменение направления. Проверьте его назначение согласно руководству по эксплуатации двигателя.
Зеленый или оголенный провод: это заземляющий провод, необходимый для безопасности. Заземление помогает рассеять избыточные электрические заряды, защищая как оборудование, так и оператора от опасностей, связанных с электрическим током.
Пошаговый процесс подключения
Определите провода: Прежде чем выполнять какие-либо соединения, определите функцию каждого провода, используя схему подключения двигателя. Проверьте наличие этикеток или цветовых кодов, указывающих на их назначение. Для точности сверьтесь с руководством по эксплуатации двигателя.
Подключите провод под напряжением: Подключите черный провод к клемме под напряжением на двигателе. По этому проводу передается электрический ток от источника питания. Убедитесь, что соединение плотное и надежное, чтобы обеспечить стабильный поток энергии.
Подключите нейтральный провод: Подсоедините белый провод к нейтральной клемме. Этот провод замыкает цепь и позволяет току вернуться к источнику питания. Дважды проверьте надежность соединения, чтобы избежать периодических проблем.
Вторичное соединение под напряжением: Если применимо, подключите красный провод к вторичной клемме под напряжением. Это может быть необходимо не для всех двигателей. Убедитесь в совместимости с вашей конкретной моделью двигателя и его предполагаемым применением.
Заземлите двигатель: Наконец, подсоедините зеленый или оголенный провод к клемме заземления двигателя. Это обеспечивает безопасность, предотвращая поражение электрическим током. Убедитесь, что заземляющее соединение надежное и соответствует местным электротехническим нормам.
Необходимые инструменты и материалы
Наличие правильных инструментов и материалов имеет решающее значение для успешной работы с электропроводкой. В число необходимых инструментов входят инструменты для зачистки проводов, отвертки, мультиметр и изолента. Используйте разъемы проводов и клеммные колодки для обеспечения надежного соединения. Во избежание перегрева всегда используйте провода соответствующего сечения, соответствующие требованиям двигателя по току.
Включение конденсатора в проводку
Во многих 4-проводных двигателях переменного тока используется конденсатор для улучшения пусковых характеристик и эффективности. Конденсатор создает фазовый сдвиг электрического тока, обеспечивая необходимый крутящий момент для запуска двигателя.
Схема подключения конденсатора
Найдите клеммы конденсатора: Определите клеммы конденсатора на вашем двигателе. Обычно они отмечены на электрической схеме двигателя. Понимание маркировки и схематических символов имеет решающее значение для правильной установки.
Подключите конденсатор: подключите конденсатор между пусковой обмоткой и источником питания. Обычно это предполагает подключение одной клеммы конденсатора к проводу под напряжением, а другой — к пусковой обмотке. Убедитесь, что конденсатор соответствует требованиям по напряжению и емкости двигателя.
Безопасные соединения: убедитесь, что все соединения надежны, чтобы предотвратить любые прерывания тока. Ослабленные соединения могут привести к искрению и выходу из строя компонентов. С помощью мультиметра проверьте целостность цепи и правильные значения сопротивления.
Выбор правильного конденсатора
Выбор правильного конденсатора имеет важное значение для производительности двигателя. Конденсаторы имеют номинал в микрофарадах (мкФ) и должны соответствовать характеристикам двигателя. Конденсатор со слишком низкой емкостью может не обеспечить достаточный пусковой момент, а конденсатор со слишком высокой емкостью может вызвать перегрев.
Тестирование и обслуживание
Регулярное тестирование конденсатора гарантирует его правильную работу. С помощью мультиметра измерьте емкость и проверьте наличие признаков утечки или вздутия. Немедленно заменяйте неисправные конденсаторы, чтобы избежать проблем с работой двигателя. Периодическое техническое обслуживание включает проверку соединений и очистку узла двигателя от пыли и мусора.
Подключение Двигатель вентилятора переменного тока
Подключение двигателя вентилятора переменного тока аналогично подключению других двигателей переменного тока, с небольшими вариациями в зависимости от модели и применения.
Общая схема подключения двигателя вентилятора
Черный провод: вход питания (провод под напряжением). Этот провод подает необходимое напряжение для работы двигателя вентилятора. Убедитесь, что он подключен к совместимому источнику питания.
Белый провод: нейтраль. Нейтральный провод замыкает электрическую цепь. Правильное подключение имеет важное значение для сбалансированной работы.
Красный или синий провод: часто используется для контроля скорости или в качестве второго провода под напряжением. Этот провод можно подключить к регулятору скорости или переключателю. Для правильной установки следуйте инструкциям производителя.
Зеленый провод: Земля. Заземление имеет решающее значение для безопасности и должно быть подключено к надежной точке заземления.
Подробные этапы подключения
Подключите вход питания: Подсоедините черный провод к источнику питания, убедившись, что он соответствует номинальному напряжению двигателя. Проверьте совместимость напряжения, чтобы предотвратить повреждение.
Нейтральное соединение: Подключите белый провод к нейтральной клемме, чтобы замкнуть цепь. Обеспечьте плотное соединение для стабильной работы.
Проводка управления скоростью: Если двигатель вашего вентилятора оснащен регулировкой скорости, подключите красный или синий провод соответственно. Используйте мультиметр, чтобы проверить соединения и убедиться, что они работают должным образом.
Заземление двигателя. В целях безопасности убедитесь, что зеленый провод подключен к клемме заземления. Заземление помогает защититься от электрических неисправностей и продлевает срок службы двигателя.
Устранение неполадок с двигателем вентилятора
Двигатели вентиляторов, как и другие двигатели переменного тока, могут столкнуться с определенными проблемами. Если двигатель не запускается, проверьте соединения и конденсатор, если применимо. В случае проблем с перегревом убедитесь, что вентилятор не заблокирован и напряжение правильное. Регулярное техническое обслуживание, включая очистку и проверку на предмет износа, может предотвратить многие распространенные проблемы.
Устранение распространенных проблем с проводкой
Даже при наличии четкой схемы и инструкций могут возникнуть проблемы с проводкой. Вот некоторые распространенные проблемы и решения:
Мотор не запускается
Проверьте соединения: убедитесь, что все провода надежно подключены и находятся в правильных клеммах. Ослабленные или неправильные соединения являются наиболее распространенной причиной проблем с запуском. Дважды проверьте проводку по схеме.
Проверьте конденсатор: неисправный конденсатор может помешать запуску двигателя. Проверьте конденсатор мультиметром и при необходимости замените его. Ищите физические признаки повреждения, такие как вздутие или протечка.
Проверьте источник питания: убедитесь, что источник питания активен и обеспечивает правильное напряжение. С помощью мультиметра измерьте напряжение на клеммах двигателя.
Двигатель перегревается
Проверьте напряжение: убедитесь, что двигатель получает правильное напряжение. Перенапряжение может вызвать чрезмерный нагрев, что приведет к повреждению двигателя. Используйте вольтметр для проверки источника питания.
Проверьте наличие препятствий. Убедитесь, что никакие препятствия не заставляют двигатель работать интенсивнее, чем необходимо. Осмотрите ротор и статор на наличие посторонних предметов или мусора.
Механизмы охлаждения. Убедитесь, что все встроенные механизмы охлаждения, такие как вентиляторы или радиаторы, работают правильно. Регулярно очищайте их для поддержания эффективности.
Непостоянная производительность
Осмотрите проводку: ищите любые ослабленные соединения или поврежденные провода. Ослабленные провода могут вызывать периодические проблемы. Надежно закрепите все соединения и замените поврежденные провода.
Проверьте конденсатор. Как и в случае проблем с запуском, неисправный конденсатор может вызвать проблемы с производительностью. Измерьте его емкость и при необходимости замените. Регулярное тестирование может превентивно решить многие проблемы с производительностью.
Проверка на износ: Осмотрите двигатель на наличие признаков износа, таких как изношенные подшипники или щетки. Регулярное техническое обслуживание и своевременная замена изношенных деталей помогают поддерживать стабильную производительность.
Заключение
При наличии правильных инструментов и знаний подключение 4-проводного двигателя переменного тока может быть простым. Понимая основные компоненты и следуя структурированной схеме подключения, вы можете обеспечить эффективную и безопасную работу вашего двигателя. Всегда помните о необходимости принятия необходимых мер предосторожности, таких как отключение питания перед началом любых электромонтажных работ, а также обратитесь к руководству по эксплуатации двигателя для получения конкретных указаний.
Независимо от того, подключаете ли вы двигатель вентилятора или двигатель переменного тока общего назначения, четкое понимание процесса подключения поможет вам добиться успешной и надежной установки. Регулярное техническое обслуживание и устранение неисправностей обеспечат долгосрочную работу и безопасность, а также успех ваших электротехнических проектов.
