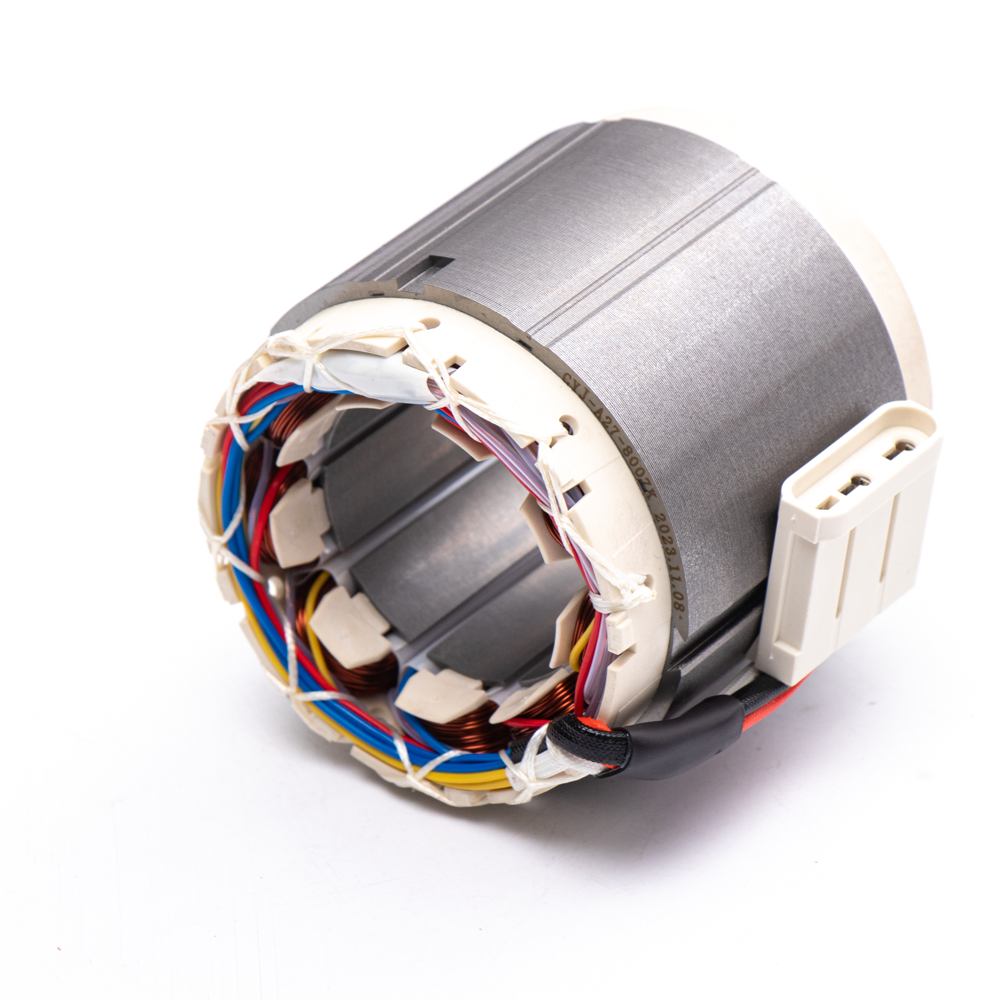

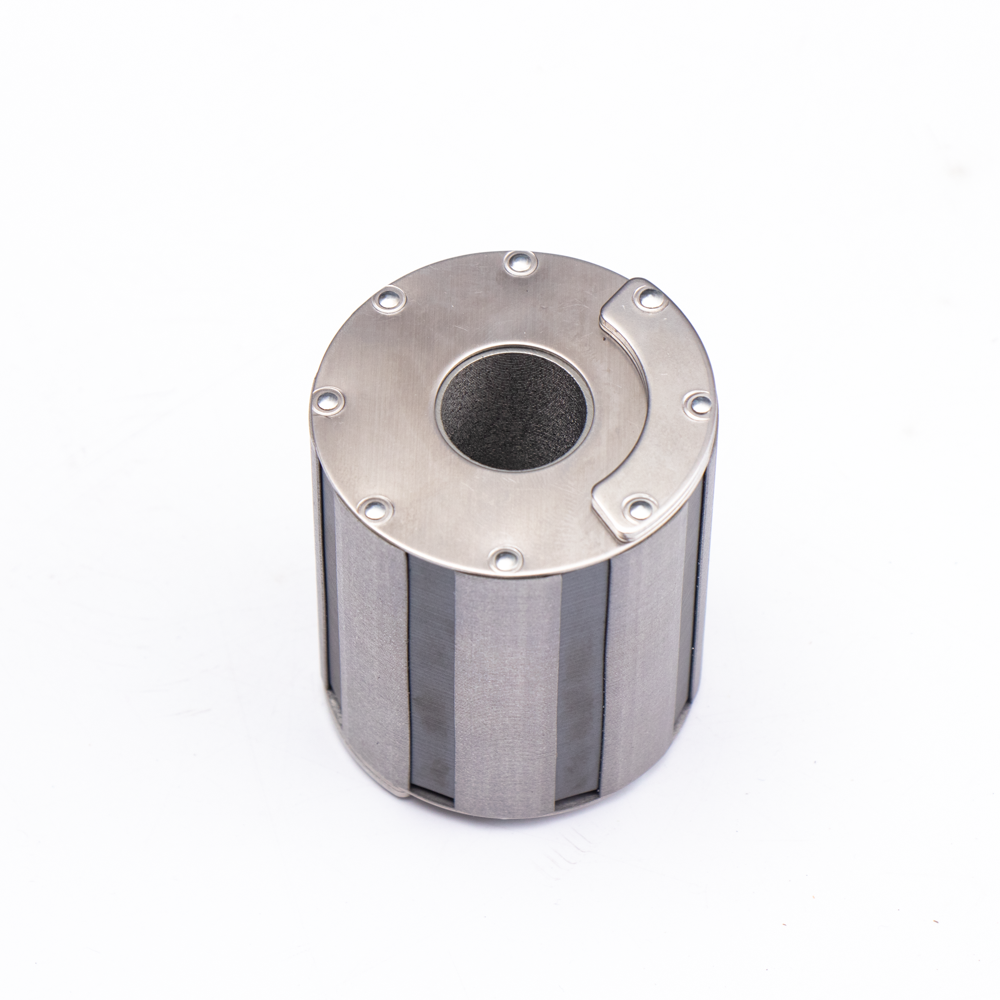

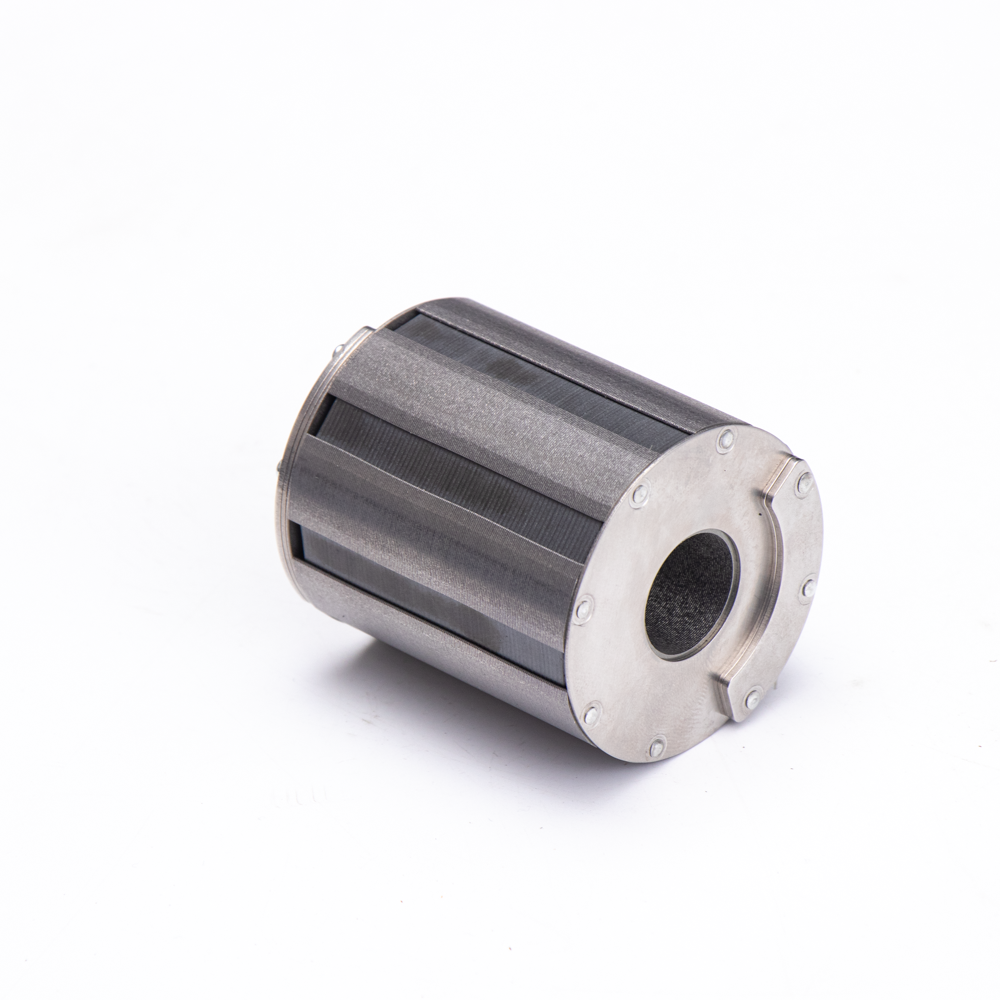

85-mm- Stator und Rotor mit konzentrierter Wicklung – Produktübersicht

Der 85-mm-Stator und Rotor mit konzentrierter Wicklung wurde für kompakte elektrische Kompressor- und Pumpenmotoren entwickelt, bei denen Platzeffizienz und eine vereinfachte Wicklungsstruktur erforderlich sind.
Im Vergleich zu Designs mit verteilten Wicklungen ermöglichen konzentrierte Wicklungen eine kürzere Endwindungsstruktur und eine kompaktere Motoranordnung.

Der 85-mm-Stator und Rotor mit konzentrierter Wicklung unterstützt 0-800-V-Spannungssysteme und eignet sich gut für integrierte Motorbaugruppen, bei denen Installationsraum und Fertigungseffizienz von entscheidender Bedeutung sind.

Hauptmerkmale

• Kompaktes, konzentriertes Wicklungsdesign

• Kürzere Endkurven für verbesserte Raumeffizienz

• Geeignet für die Produktion von Kompressormotoren in großen Stückzahlen

• Kompatibel mit elektrischen Systemen von 0–800 V

• Entwickelt für die Integration von OEM- und Tier-1-Motoren

Typische Anwendungen von 85-mm-Stator und Rotor mit konzentrierter Wicklung

Der 85-mm-Stator und Rotor mit konzentrierter Wicklung wird hauptsächlich in Anwendungen eingesetzt, die  eine kompakte Motorgröße, eine vereinfachte Montage und eine effiziente elektromagnetische Nutzung erfordern.

In elektrischen Kompressoren für Kraftfahrzeuge unterstützt diese Struktur kompakte Motoranordnungen bei gleichzeitiger Beibehaltung einer ausreichenden Drehmomentdichte.  85-mm-Stator und Rotor mit konzentrierter Wicklung  werden häufig für Systeme gewählt, bei denen Platzbeschränkungen bestehen, wie z. B. unter der Motorhaube oder integrierte Wärmemodule.

Bei Pumpenmotorkonstruktionen ermöglicht die konzentrierte Wicklungsstruktur eine effiziente Montage und einen stabilen Betrieb für Wasser- und Ölpumpenanwendungen. Der anwendbare CC-Bereich von 12 bis 34 CC kann je nach Drehmoment- und Durchflussanforderungen angepasst werden, ohne dass der Außendurchmesser der Plattform geändert werden muss.

Typische Anwendungsfälle sind:

• Kompakte elektrische Klimakompressoren

• Integrierte Thermomanagement-Kompressormodule

• Wasserpumpenmotoren mit begrenztem Einbauraum

• Ölpumpenmotoren für Kfz-Schmiersysteme

• OEM-Motorplattformen, die vereinfachte Wickelprozesse erfordern

Technische Daten des 85-mm-Stators und Rotors mit konzentrierter Wicklung

Serie

Die folgenden technischen Daten gelten für die  85-mm-Stator- und Rotorserie mit konzentrierter  Wicklung.

Elektrische Parameter

• Nennspannungsoptionen: 0–800 V.

• Nenngeschwindigkeit: 0-8600 U/min (kundenspezifisch)

• Nenndrehmoment: 0-7,2 Nm (kundenspezifisch)

• Ausgangsleistungsbereich: 1,8–5,02 kW (kundenspezifisch)

• Angepasster Pumpenverdrängungsbereich: 12–34 cm³

Mechanische Parameter

• 85 mm Statoraußendurchmesser

• 50/60 mm Rotoraußendurchmesser




Optionale Konfigurationen

• Balancegewicht optional

• Der Schaft kann hinzugefügt und individuell angepasst werden

Modell J85O.D. Parameter

J85O.D. Standardmodellparameter

Modell

Bewertet Leistung

Bewertet Stromspannung

Bewertet Aktuell

Bewertet Drehmoment

Nenngeschwindigkeit

Effizienz

Aktuelle Dichte

Thermische Belastung

J85-45

1,80 kW

320V

7,0 Arme

4,0 Nm

4500 U/min

90,05 %

16Amm²

804J

J85-50

3,20 kW

350V

11Waffen

5,4 Nm

6000 U/min

91,20 %

18Amm²

812J

J85-54

4,25 kW

400V

16Waffen

5,2 Nm

8000 U/min

91,80 %

21Amm²

960J

J85-60

5,02 kW

400V

18Waffen

6,0 Nm

8000 U/min

91,80 %

22Amm²

921J

J85O.D. Standard-Statorzeichnung

J85O.D. Standardrotorzeichnung

Modell TT85O.D. Parameter

TT85O.D. Standardmodellparameter

Modell

Nennleistung ​

Nennspannung ​

Nennstrom ​

Nenndrehmoment ​

Nenngeschwindigkeit

Effizienz

Aktuelle Dichte

Thermische Belastung

F85-50

1,80 kW

320V

7,0 Arme

4,0 Nm

4500 U/min

88,05 %

16A/mm²

854J

F85-55

3,20 kW

350V

11Waffen

5,4 Nm

6000 U/min

8920 %

18A/mm²

872J

F85-60

4,25 kW

400V

16Waffen

5,2 Nm

8000 U/min

90,80 %

21A/mm²

990J

TT85O.D. Standard-Statorzeichnung

TT85O.D. Standardrotorzeichnung

FAQ – 85-mm-Stator und Rotor mit konzentrierter Wicklung

F1: Was unterscheidet die konzentrierte Wicklung von der verteilten Wicklung?

Die konzentrierte Wicklung zeichnet sich durch kürzere Endwindungen und eine kompaktere Struktur aus und eignet sich für Designs mit begrenztem Platzangebot.

F2: Ist  der 85-mm-Stator und Rotor mit konzentrierter Wicklung  für Automobilkompressoren geeignet?

Ja,  ein 85-mm-Stator und Rotor mit konzentrierter Wicklung  werden häufig in kompakten elektrischen Kompressoranwendungen für Kraftfahrzeuge verwendet.

F3: Können  85-mm-Stator und Rotor mit konzentrierter Wicklung  in Pumpenmotoren verwendet werden?

Ja, sowohl Wasserpumpen als auch Ölpumpen können mit  85-mm-Stator und Rotor mit konzentrierter Wicklung konstruiert werden.

F4: Welche Spannung  von 85-mm-Stator und Rotor mit konzentrierter Wicklung  wird unterstützt?

Typische Designs unterstützen 0-800-V-Systeme.

F5: Können die Drehmomenteigenschaften angepasst werden?

Ja, Wicklungs- und elektromagnetische Eigenschaften können je nach Projekt angepasst werden.

F6: Ist  der 85-mm-Stator und Rotor mit konzentrierter Wicklung  für die Massenproduktion geeignet?

Ja,  der 85-mm-Stator und Rotor mit konzentrierter Wicklung  ist für die skalierbare OEM-Produktion ausgelegt.
