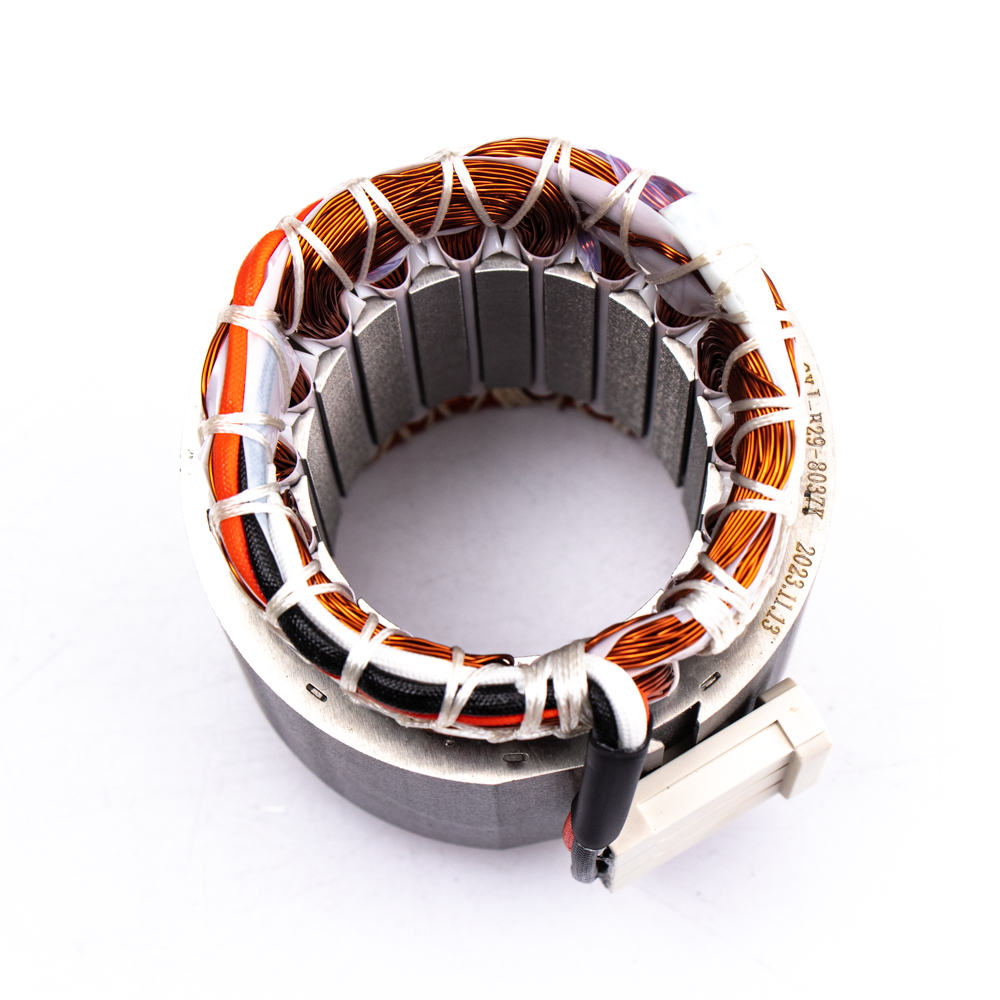

Statore e rotore con avvolgimento distribuito da 85 mm – Panoramica del prodotto

Il set di statore e rotore con avvolgimento distribuito da 85 mm è progettato per compressori elettrici e motori di pompe che richiedono prestazioni elettromagnetiche stabili e una coppia erogata uniforme.
Rispetto alle strutture di avvolgimento concentrate, la disposizione dell'avvolgimento distribuito aiuta a ridurre l'ondulazione della coppia e la distorsione armonica, rendendolo adatto per applicazioni in cui basse vibrazioni e prestazioni acustiche sono fondamentali.

Questa piattaforma statore-rotore supporta i tipici sistemi di tensione automobilistici come 320 V e 400 V ed è ottimizzata per cicli di lavoro lunghi in gruppi motore sigillati o semi-sigillati.

Caratteristiche principali

• Design dell'avvolgimento distribuito per una coppia più fluida e un NVH inferiore

• Caratteristiche elettromagnetiche stabili in ampi intervalli di velocità

• Compatibile con le architetture dei motori dei compressori e delle pompe

• Adatto per piattaforme a trazione elettrica 320V/400V

• Ottimizzato per l'integrazione OEM e programmi di produzione a lungo termine

Applicazioni tipiche dello statore e del rotore con avvolgimento distribuito da 85 mm

Questo statore e rotore con avvolgimento distribuito da 85 mm è ampiamente utilizzato in applicazioni in cui  il funzionamento regolare, il funzionamento continuo e la stabilità termica  sono essenziali.

Nei sistemi di compressione elettrica, la struttura distribuita dell'avvolgimento aiuta a ottenere una distribuzione del flusso magnetico più uniforme, che supporta un'uscita di pressione stabile e un funzionamento più silenzioso durante i cicli operativi lunghi.  Lo statore e il rotore con avvolgimento distribuito da 85 mm  sono comunemente applicati nelle soluzioni di compressori automobilistici e industriali che richiedono prestazioni costanti in condizioni di carico variabili.

Nelle applicazioni con motori per pompe,  lo statore e il rotore con avvolgimento distribuito da 85 mm  sono adatti anche per pompe dell'acqua e dell'olio, in particolare nei sistemi in cui la stabilità e l'affidabilità del flusso sono prioritarie.  Lo statore e il rotore con avvolgimento distribuito da 85 mm  possono essere adattati a diverse classi di cilindrata (gamme 12~34CC), a seconda del design del motore e dei requisiti del sistema.

I casi d'uso tipici includono:

• Compressori elettrici per aria condizionata

• Compressori di raffreddamento e gestione termica della batteria

• Motori per pompe acqua per sistemi di circolazione termica

• Motori per pompe olio per lubrificazione e sottosistemi idraulici

• Applicazioni di compressori industriali a servizio continuo

Specifiche tecniche dello statore e del rotore con avvolgimento distribuito da 85 mm

Serie

I seguenti dati tecnici si applicano alla  di statori e rotori con avvolgimento distribuito da 85 mm serie .

Parametri Elettrici

• Opzioni di tensione nominale: 0-800 V.

• Velocità nominale: 0-8600 giri/min (personalizzato)

• Coppia nominale: 0-7,2 Nm (personalizzato)

• Intervallo di potenza in uscita: 1,6-5,02 kW (personalizzato)

• Intervallo di cilindrata della pompa adattato: 12-34 CC

Parametri meccanici

• Diametro esterno dello statore 85 mm

• Diametro esterno del rotore da 54 mm




Configurazioni opzionali

• Peso di equilibrio opzionale

• L'albero può essere aggiunto e personalizzato

Parametri del modello standard

Modello

Valutato Energia

Valutato Voltaggio

Valutato Attuale

Valutato Coppia

Velocità nominale

Efficienza

Densità di corrente

Carico termico

F85-27

1,60 kW

300 V

15Armi

2,5 Nm

10000 giri/min

90,02%

10Amm²

602J

F85-45

1,80 kW

320 V

7.0 Braccia

4,0 Nm

4500 giri/min

90,05%

16Amm²

854J

F85-50

3,20 kW

350 V

11Armi

5,4 Nm

6000 giri/min

91,20%

18Amm²

892J

F85-54

4,25 kW

400 V

16Armi

5,2 Nm

8000 giri/min

91,80%

21Amm²

1100J

F85-60

5,02 kW

400 V

18Armi

6,0 Nm

8000 giri/min

91,80%

22Amm²

1210J

disegno dello statore standard

standard disegno del rotore

Domande frequenti: statore e rotore con avvolgimento distribuito da 85 mm

Q1: Qual è il vantaggio principale dell'avvolgimento distribuito in questo statore da 85 mm?

L'avvolgimento distribuito aiuta a ridurre l'ondulazione della coppia e il rumore elettromagnetico, rendendolo adatto per un funzionamento regolare e continuo.

Q2:  Lo statore e il rotore con avvolgimento distribuito da 85 mm sono  adatti ai compressori elettrici?

Sì,  lo statore e il rotore con avvolgimento distribuito da 85 mm  sono ampiamente utilizzati nei motori dei compressori elettrici che richiedono un'uscita di pressione stabile e basse vibrazioni.

Q3: È possibile utilizzare  lo statore e il rotore con avvolgimento distribuito da 85 mm  anche per i motori delle pompe?

Sì,  lo statore e il rotore con avvolgimento distribuito da 85 mm  possono essere applicati sia ai motori della pompa dell'acqua che a quelli della pompa dell'olio, a seconda del design del sistema.

Q4: Quali sistemi di tensione supportano  lo statore e il rotore con avvolgimento distribuito da 85 mm  ?

Lo statore e il rotore con avvolgimento distribuito da 85 mm  sono comunemente progettati per piattaforme elettriche automobilistiche da 0-800 V.

Q5:  Lo statore e il rotore con avvolgimento distribuito da 85 mm possono  essere personalizzati per diverse gamme CC?

Sì, la gamma di cilindrata applicabile da 12 a 34 CC dipende dal design del motore e può essere regolata in base alle esigenze del progetto.

Q6: È possibile il contrappeso sullo  statore e sul rotore con avvolgimento distribuito da 85 mm ? rimuovere

Sì, il contrappeso può essere rimosso.
