ブラシ付き DC モーターは従来の技術であると考えられがちですが、多くの産業システムで重要な役割を果たし続けています。ロボット工学や電気自動車でブラシレス モーターが人気を集めているにもかかわらず、ブラシ付きモーターは、シンプルさ、コスト効率、信頼性の高いトルク制御を必要とするアプリケーションで依然として広く使用されています。
2026 年においても、オートメーション機器、医療機器、ポンプ、コンプレッサー システムなどの業界は、予測可能な動作と簡単な制御要件のためにブラシ付き DC モーターに大きく依存しています。
ただし、適切なブラシ付きモーターを選択することは、電圧と定格電力を選択することほど簡単ではありません。エンジニアは、長期的なパフォーマンスと信頼性を確保するために、複数の技術的要素を考慮する必要があります。
このガイドでは、産業用アプリケーション用のブラシ付き DC モーターを選択する際にエンジニアが評価すべき重要なパラメーターについて説明します。
ブラシレス技術の急速な発展にもかかわらず、ブラシ付き DC モーターは多くの産業用途にとって依然として魅力的です。
いくつかの特徴が、その人気の継続を説明しています。
シンプルな制御システム
初期費用が安い
高い始動トルク
簡単な速度調整
簡単なメンテナンス
ブラシレス モーターとは異なり、ブラシ付きモーターは複雑な電子整流を必要としません。基本的な DC 電源でモーターを直接駆動できるため、システム設計がよりシンプルかつ経済的になります。
中小規模の産業用機器の場合、多くの場合、このシンプルさがブラシレス代替品の効率の利点を上回ります。
適切なモーターを選択するには、電気的要件と機械的要件の両方を理解する必要があります。
多くの場合、モーターの直径によってトルク能力と熱容量が決まります。
一般的な産業用ブラシ付きモーターのフレーム サイズは次のとおりです。
42mmモーター
50mmモーター
60mmモーター
63mmモーター
80mmモーター

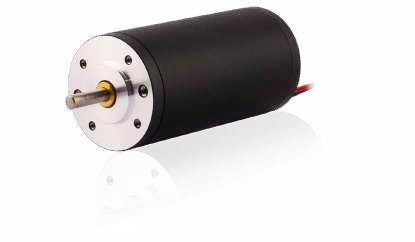

一般に、フレーム直径が大きいほど、トルクが高くなり、熱放散が向上します。たとえば、63ZYT や 80ZYT などのモーターは、より高い連続トルク出力が必要なアプリケーションで頻繁に使用されます。
エンジニアは、モーターのサイズと装置内の利用可能な設置スペースのバランスを取る必要があります。
産業用ブラシ付き DC モーターは通常、次のような複数の電圧オプションで利用できます。
12V
24V
48V
より高いカスタム電圧
電圧の選択は、消費電流、効率、システム電源の設計に影響します。
一般に、高電圧システムは電流を削減し、電気効率を向上させます。これは、より大型のモーターや長いケーブルの場合に有益です。
トルク要件は、次の 3 つのカテゴリで評価する必要があります。
始動トルク
定格トルク
ピークトルク
多くの産業用機械は、負荷慣性を克服するために高い起動トルクを必要とします。ブラシ付きモーターは当然ながら強力な起動トルクを提供するため、コンベア、ポンプ、アクチュエーターなどの機器に適しています。
適切なトルクマージンは、連続運転時の過熱の防止にも役立ちます。
モーターの速度は、電圧と逆起電力の関係によって決まります。
一般的な産業用ブラシ付きモーターは、次の間で動作します。
1500rpm
3000rpm
5000rpm
ギアボックスによる高速化
多くの場合、エンジニアはブラシ付きモーターと遊星ギアボックスまたは平歯車ギアボックスを組み合わせて、必要な出力速度とトルクを実現します。
もう 1 つの重要な考慮事項は、モーターのデューティ サイクルです。
モーターは次の環境で動作する場合があります。
継続勤務
断続的な勤務
短サイクル運転
連続使用モーターには、より優れた冷却とより堅牢な巻線絶縁が必要です。大型のモーターは表面積が増えるため、熱をより効果的に管理できることがよくあります。
強力な固定子巻線と含浸プロセスを備えたメーカーは、通常、より安定した長期的な熱性能を備えたモーターを提供できます。
ブラシ付きモーターの特徴は、ブラシと整流子のインターフェイスです。
このインターフェースは以下に直接影響します。
電気効率
モーターの寿命
メンテナンス間隔
騒音レベル
高品質のブラシ素材により摩耗が軽減され、安定した電気接触が保証されます。
整流子の精度も同様に重要です。整流子の表面仕上げが不十分だと、スパークが増加し、モーターの寿命が短くなる可能性があります。
ローターの加工とバランス調整プロセスを慎重に制御するメーカーは、通常、より長いブラシ寿命とよりスムーズなモーター動作を実現します。
ブラシ付きモーターは機械的には単純ですが、適切に設計されていないと振動や騒音が発生する可能性があります。
NVH パフォーマンスに影響を与える重要な要素は次のとおりです。
ローターバランス
整流子の位置合わせ
ブラシの圧力
ベアリングの品質
高品質の製造プロセスにより、振動が最小限に抑えられ、コンポーネントの寿命が延長されます。
Modar Motor など、ローターの精度とステーターの一貫性に重点を置く企業は、多くの場合、大規模な生産バッチ全体でより安定したパフォーマンスを提供します。
産業用アプリケーションでは、多くの場合、カスタマイズされたモーター機能が必要になります。
一般的なカスタマイズ オプションは次のとおりです。
シャフトの長さと直径
取り付けフランジの設計
特別な電圧定格
統合されたギアボックス
エンコーダの統合
カスタマイズ可能なブラシ付きモーターに
この柔軟性が、ブラシ付きモーターが多くの業界で広く使用され続けている理由の 1 つです。
ブラシレスモーターとは異なり、ブラシ付きモーターは定期的なメンテナンスが必要です。
ブラシは使用中に徐々に摩耗するため、最終的には交換する必要があります。ただし、多くの産業環境では、次の理由からこのメンテナンス要件は許容されます。
モーターは整備が簡単です
スペアパーツは安価です
交換手順は簡単です
適切なブラシ材料の選択と整流子の設計により、サービス間隔を大幅に延長できます。
エンジニアはモーターの選択時にいくつかのよくある間違いを犯すことがあります。
始動トルク要件を過小評価している
連続動作時の熱制限を無視する
電圧と速度のみに基づいてモーターを選択する
取り付けやシャフトの互換性を見落としている
メンテナンス間隔を考慮していない
電気的要件と機械的要件の両方を徹底的に評価することで、これらの問題を回避できます。
ブラシレス モーター技術が急速に成長しているにもかかわらず、ブラシ付き DC モーターは多くの産業分野で安定した地位を保ち続けています。
2026 年においても、これらは特に次のことに関連します。
コスト重視の機器
コンパクトな自動化装置
補助産業機械
レガシーシステムの置き換え
製造精度と材料品質の進歩により、シンプルさと信頼性が重視される用途においてブラシ付きモーターが競争力を維持できるようになりました。
適切なブラシ付き DC モーターを選択するには、単に定格電圧を選択するだけでは不十分です。エンジニアは、トルク要件、熱性能、機械的寸法、製造品質を評価する必要があります。
これらの要素のバランスが適切に保たれている場合、ブラシ付き DC モーターは、幅広い産業用途に信頼性が高くコスト効率の高いモーション ソリューションを提供できます。
多くのエンジニアや機器設計者にとって、ブラシレス化が進む世界においても、ブラシ付きモーターは依然として実用的で実証済みの選択肢です。
