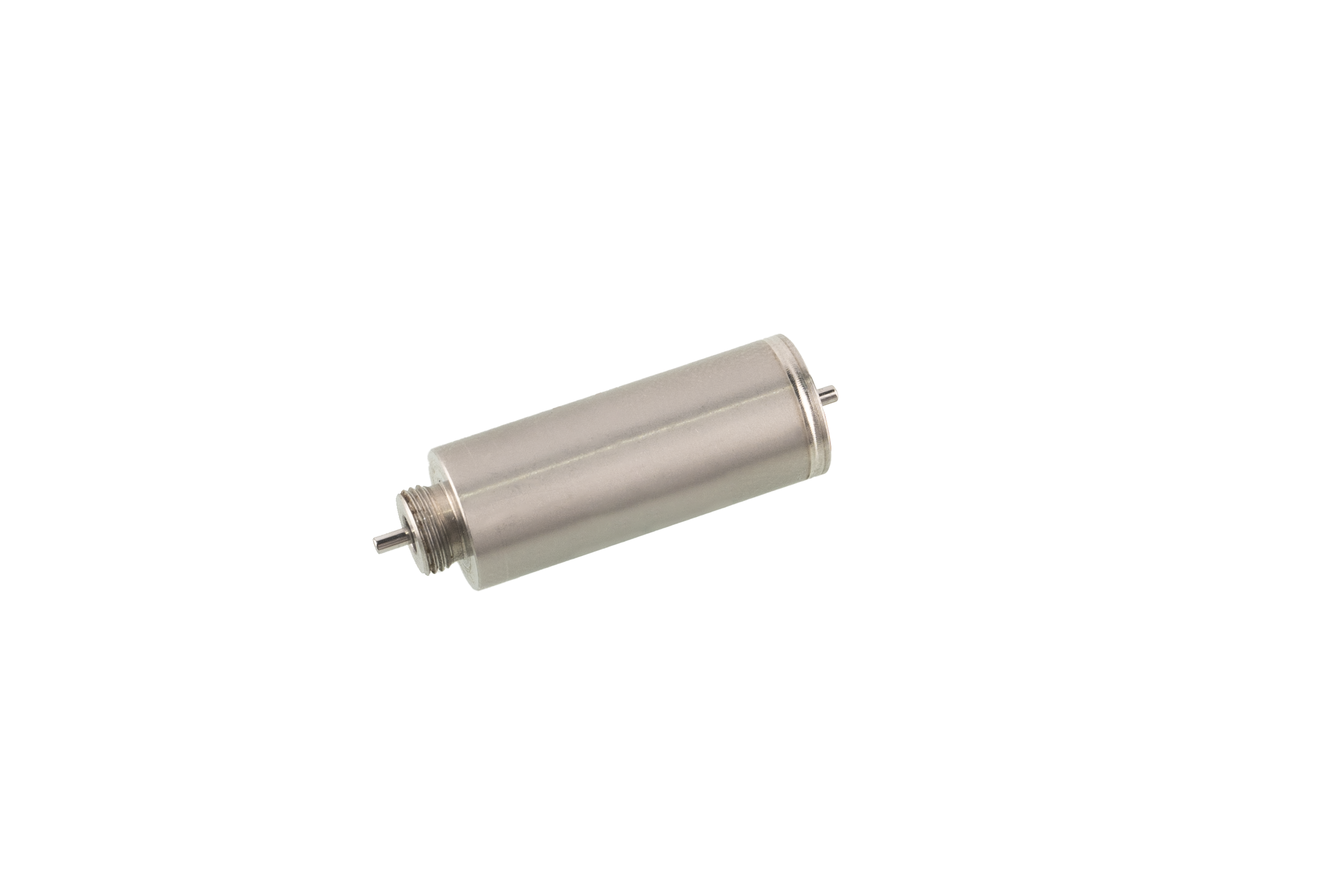

محرك بدون فتحات مقاس 6 مم - محرك BLDC فائق الدقة

التطبيقات النموذجية  لمحرك DC بدون فتحات مقاس 6 مم

يتم استخدام المحرك بدون فرش بدون فتحات مقاس 6 مم بشكل أساسي في الأنظمة ذات الحجم الصغير حيث تعد الدقة والحركة السلسة أمرًا بالغ الأهمية.

في الأجهزة الطبية، غالبًا ما يتم دمج المحرك بدون فتحة مقاس 6 مم في الأدوات ذات الحد الأدنى من التدخل والمشغلات الدقيقة، حيث يعد الدوران المستقر والاهتزاز المنخفض ضروريين للدقة وسلامة المرضى.

في الأجهزة الدقيقة، يدعم المحرك بدون فتحات مقاس 6 مم الحركة الدقيقة التي يتم التحكم فيها لتطبيقات الاستشعار وتحديد المواقع.

تشمل التطبيقات النموذجية ما يلي:

• الأدوات الطبية طفيفة التوغل

• المضخات والمحركات الطبية الدقيقة

• معدات مختبرية دقيقة

• الأجهزة البصرية والاستشعارية

• الآليات الروبوتية الدقيقة




الفنية  المواصفات  لمحرك DC بدون فتحة مقاس 6 مم

تنطبق البيانات الفنية التالية على  محرك DC بدون فتحة بدون فرش مقاس 6 مم.

المعلمات الكهربائية

• خيارات الجهد المقنن: 6 فولت إلخ.

• السرعة المقدرة: 32000 دورة في الدقيقة (حسب الطلب)

• عزم الدوران المقدر: 0.3mN.m (حسب الطلب)


• نطاق طاقة الإخراج: 1 واط (حسب الطلب)

التكوينات الاختيارية

• أجهزة استشعار القاعة أو ردود فعل التشفير

• أنواع رمح أو موصل مخصصة

• اختلافات الكابل أو المحطة




محرك بدون فتحة.pdf



الخصائص الحركية

رقم جزء المحرك

6ZWWC20

أزواج القطب

-

1

المقاومة الطرفية، الطور-الطور

أوم

5.9

الحث الطرفي، المرحلة المرحلة

م ح

0.04

طريقة اتصال اللف

-

اتصال دلتا

فئة العزل

-

ب

نوع الواجب

-

S2

قوة العزل (تحمل الجهد)

-

300 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية

مقاومة العزل

-

100 ميجا أوم/300 فولت تيار مستمر

وزن

ز

3

الجهد المقنن

V

6

القوة المقدرة

دبليو

1

عزم الدوران المقدر

م.ن·م

0.3

السرعة المقدرة

دورة في الدقيقة

32000

التصنيف الحالي

أ

0.46

لا توجد سرعة التحميل

دورة في الدقيقة

48500

لا يوجد تحميل الحالي

أ

0.09

الكفاءة الحركية

%

37

الضوضاء (الضوضاء المحيطة 20 ديسيبل، مسافة الاختبار 1 متر)

ديسيبل

<50

المقاومة الحرارية (بدون تحميل)

ك / ث

39.9

درجة الحرارة المحيطة

درجه مئوية

22.3

أقصى درجة حرارة اللف

درجه مئوية

63

ثابت عزم الدوران

م ن · م / أ

0.65

ثابت EMF الخلفي - قيمة الذروة

الخامس/كربم

0.1

ثابت EMF الخلفي - القيمة الفعالة

الخامس/كربم

0.07

ذروة عزم الدوران

م.ن·م

0.66

الذروة الحالية

أ

1

القصور الذاتي للدوار

جم·سم⊃2;

0.005

ثابت الزمن الميكانيكي

آنسة

6.92

نهاية الجرس

-

الفولاذ المقاوم للصدأ

تحمل

-

محمل كروي ذو أخدود عميق

مغناطيس

-

اللبيدة ندفيب

رمح الدوران

-

الصلب الكربوني

رسم الأبعاد  لمحرك بدون فتحات مقاس 6 مم  6ZWWC20

منحنى الأداء  للمحرك بدون فتحات مقاس 6 مم  6ZWWC20

الأسئلة الشائعة - محرك DC بدون فتحات مقاس 6 مم

Q1: ما هي الميزة الرئيسية للمحرك بدون فتحات مقاس 6 مم?

دوران سلس دون ترس عزم الدوران في مساحة محدودة للغاية.

Q2: هل المحرك بدون فتحة مقاس 6 مم مناسب للأجهزة الطبية؟

نعم، يتم استخدام محرك بدون فرش بدون فتحة مقاس 6 مم على نطاق واسع في الأدوات الطبية والجراحية المدمجة.

Q3: هل يمكن للمحرك بدون فتحة مقاس 6 مم أن يعمل بسرعات منخفضة جدًا بسلاسة؟

نعم، يسمح الهيكل الخالي من الفتحات بالتشغيل المستقر بسرعة منخفضة.

س 4: هل التخصيص مدعوم؟

نعم، يمكن تخصيص خيارات اللف والجهد والعمود.

س 5: هل يتطلب المحرك بدون فتحة مقاس 6 مم وحدة تحكم محددة؟

يعمل المحرك بدون فرش بدون فتحة مقاس 6 مم مع وحدات تحكم BLDC القياسية.

س 6: هل تدعم مشاريع تصنيع المعدات الأصلية؟

نعم، تم تصميم المحرك بدون فتحة مقاس 6 مم خصيصًا لتكامل OEM.
