6ZWWC20
모다르 모터
6mm
1W
0.3mN.m
6V
100% 순수 구리
2
약 30일

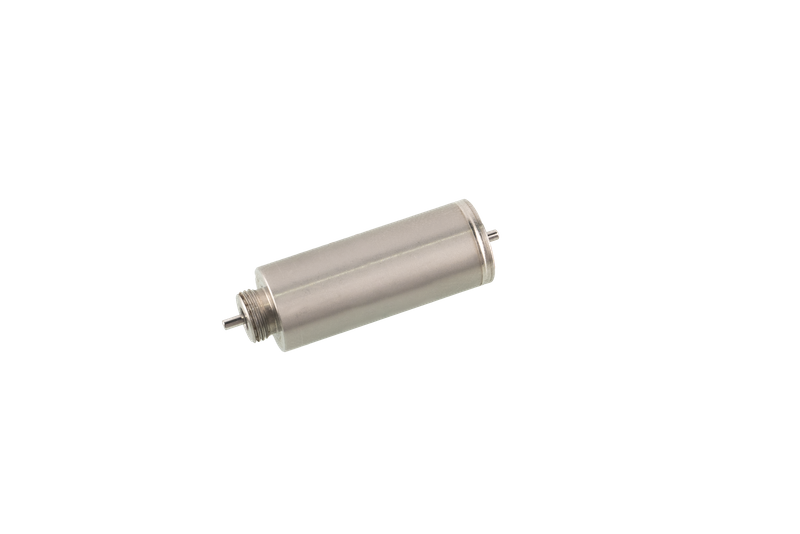

6mm 슬롯리스 브러시리스 모터는 애플리케이션을 위해 설계된 초소형 BLDC 모터입니다 . 극도의 컴팩트함, 부드러운 회전, 정밀한 제어가 필요한
슬롯리스 와인딩 구조를 채택해 6mm 슬롯리스 브러시리스 모터는 코깅 토크를 제거해 매우 낮은 속도에서도 매우 부드러운 모션을 구현합니다.
6mm 슬롯리스 브러시리스 모터 는 일반적으로 고정밀 및 공간 제약이 있는 시스템, 특히 진동과 소음을 최소화해야 하는 의료 및 마이크로 기기 응용 분야에 사용됩니다.
초소형 6mm 외경
제로 코깅 토크를 위한 무슬롯 권선
매우 낮은 로터 관성
저속에서 부드럽고 안정적인 작동
OEM 및 정밀 장치 통합을 위해 설계됨
6mm 슬롯리스 브러시리스 모터는 정밀성과 부드러운 모션이 중요한 마이크로 스케일 시스템 에 주로 사용됩니다..
의료 기기에서는 6mm 슬롯리스 브러시리스 모터가 최소 침습 도구 및 마이크로 액추에이터에 통합되는 경우가 많습니다. 여기서 안정적인 회전과 낮은 진동은 정확성과 환자 안전에 필수적입니다.
정밀 기기에서 6mm 슬롯리스 브러시리스 모터는 감지 및 위치 지정 애플리케이션을 위한 제어된 마이크로 모션을 지원합니다.
최소 침습 의료 기기
마이크로 의료용 펌프 및 액추에이터
정밀 실험실 장비
광학 및 감지 장치
마이크로 로봇 메커니즘
다음 기술 데이터는 6mm 슬롯리스 브러시리스 DC 모터 에 적용됩니다..
정격 전압 옵션: 6V 등
정격 속도: 32000rpm(맞춤형)
정격 토크: 0.3mN.m(맞춤형)
출력 전력 범위: 1W(맞춤형)
홀 센서 또는 인코더 피드백
맞춤형 샤프트 또는 커넥터 유형
케이블 또는 단자 변형
| 모터 특성 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 모터 부품 번호 | 6ZWWC20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 극 쌍 | - | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 종단 저항, 위상-위상 | Ω | 5.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 단자 인덕턴스, 위상-위상 | MH | 0.04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 권선접속방식 | - | 델타 연결 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 절연 등급 | - | 비 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 의무 유형 | - | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 절연강도(내전압) | - | 300VAC/1KHz/1mA/1초 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 절연저항 | - | 100MΩ/300VDC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 무게 | g | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격전압 | 다섯 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격 출력 | 여 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격 토크 | mN·m | 0.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격 속도 | RPM | 32000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격전류 | 에이 | 0.46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 로드 속도 없음 | RPM | 48500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 부하 전류 없음 | 에이 | 0.09 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 모터 효율 | % | 37 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 소음 (주변 소음 20dB, 테스트 거리 1m) |
데시벨 | <50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 내열성(무부하) | K/W | 39.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 주변 온도 | ℃ | 22.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 최대 권선 온도 | ℃ | 63 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 토크 상수 | mN·m/A | 0.65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 역기전력 상수 - 피크 값 | V/Krpm | 0.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 역기전력 상수 - 유효값 | V/Krpm | 0.07 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 피크 토크 | mN·m | 0.66 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 피크 전류 | 에이 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 로터 관성 | g·cm² | 0.005 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 기계적 시정수 | ms | 6.92 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 종료 벨 | - | 스테인레스 스틸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 베어링 | - | 깊은 홈 볼 베어링 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 자석 | - | 소결 NdFeB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 회전축 | - | 탄소강 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 의 치수 도면 6mm 슬롯리스 브러시리스 모터 6ZWWC20 |
 |
| 의 성능 곡선 6mm 슬롯리스 브러시리스 모터 6ZWWC20 |
 |
극히 제한된 공간에서 코깅 토크 없이 부드러운 회전이 가능합니다.
예, 6mm 슬롯리스 브러시리스 모터는 소형 의료 및 수술 장비에 널리 사용됩니다.
네, 슬롯리스 구조로 안정적인 저속 작동이 가능합니다.
예, 권선, 전압 및 샤프트 옵션을 맞춤 설정할 수 있습니다.
6mm 슬롯리스 브러시리스 모터는 표준 마이크로 BLDC 컨트롤러와 함께 작동합니다.
예, 6mm 슬롯리스 브러시리스 모터는 OEM 통합을 위해 특별히 설계되었습니다.
