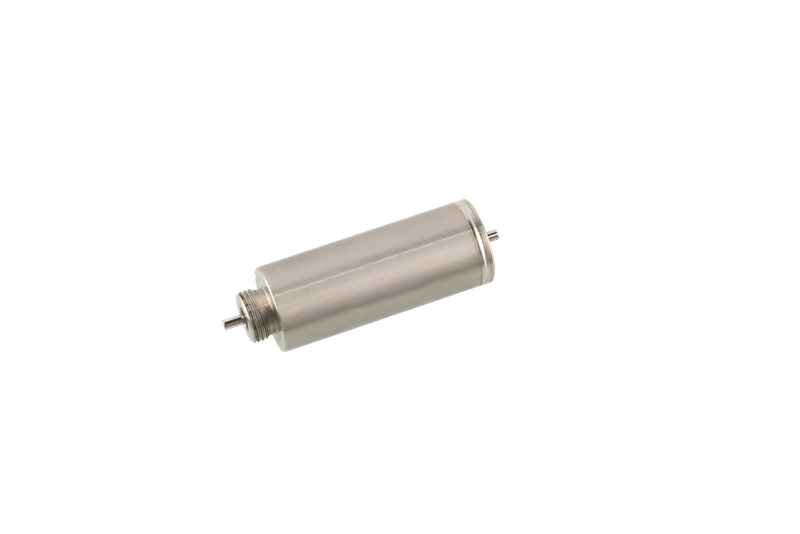

Беспазовый бесщеточный двигатель диаметром 6 мм – сверхминиатюрный прецизионный двигатель BLDC

Беспазовый бесщеточный двигатель постоянного тока диаметром 6 мм – Обзор продукта

Беспазовый бесщеточный двигатель диаметром 6 мм представляет собой ультраминиатюрный двигатель BLDC, предназначенный для применений, где исключительная компактность, плавное вращение и точное управление . требуются

Благодаря беспазовой конструкции обмотки беспазовый бесщеточный двигатель диаметром 6 мм устраняет зубчатый крутящий момент, обеспечивая исключительно плавное движение даже на очень низких скоростях.

Беспазовой бесщеточный двигатель диаметром 6 мм обычно используется в высокоточных и ограниченных по пространству системах, особенно в медицинских приборах и микроинструментах, где необходимо свести к минимуму вибрацию и шум.

Ключевые особенности

• Ультра-мини, внешний диаметр 6 мм.

• Беспазовая обмотка для нулевого крутящего момента

• Чрезвычайно низкая инерция ротора

• Плавная и стабильная работа на низких скоростях.

• Разработан для интеграции OEM и прецизионных устройств.

Типичные применения  беспазового бесщеточного двигателя постоянного тока диаметром 6 мм

Бесщеточный двигатель диаметром 6 мм без пазов в основном используется в  микросистемах, где точность и плавность движения имеют решающее значение..

В медицинских устройствах  беспазовой бесщеточный двигатель диаметром 6 мм  часто интегрируется в малоинвазивные инструменты и микроприводы, где стабильное вращение и низкий уровень вибрации необходимы для точности и безопасности пациента.

В прецизионных инструментах  беспазовый бесщеточный двигатель диаметром 6 мм  поддерживает контролируемые микродвижения для задач измерения и позиционирования.

Типичные области применения включают в себя:

• Минимально инвазивные медицинские инструменты

• Микромедицинские насосы и приводы

• Прецизионное лабораторное оборудование

• Оптические и сенсорные устройства

• Микророботизированные механизмы




Технические  характеристики  беспазового бесщеточного двигателя постоянного тока диаметром 6 мм

Следующие технические данные относятся к  беспазовому бесщеточному двигателю постоянного тока диаметром 6 мм..

Электрические параметры

• Варианты номинального напряжения: 6 В и т. д.

• Номинальная скорость: 32000 об/мин (по индивидуальному заказу)

• Номинальный крутящий момент: 0,3 мНм (по индивидуальному заказу)


• Диапазон выходной мощности: 1 Вт (по индивидуальному заказу)

Дополнительные конфигурации

• Датчики Холла или обратная связь энкодера

• Индивидуальные типы валов или соединителей

• Варианты кабеля или клеммы




Беспазовый двигатель.pdf



Характеристики двигателя

Номер детали двигателя

6ZWWC20

Пары полюсов

-

1

Терминальное сопротивление, Фаза-Фаза

Ом

5.9

Терминальная индуктивность, фаза-фаза

мГн

0.04

Способ подключения обмотки

-

Соединение треугольником

Класс изоляции

-

Б

Тип обязанности

-

С2

Прочность изоляции (выдерживаемое напряжение)

-

300 В переменного тока/1 кГц/1 мА/1 с

Сопротивление изоляции

-

100 МОм/300 В постоянного тока

Масса

г

3

Номинальное напряжение

В

6

Номинальная мощность

Вт

1

Номинальный крутящий момент

мН·м

0.3

Номинальная скорость

об/мин

32000

Номинальный ток

А

0.46

Нет скорости загрузки

об/мин

48500

Нет тока нагрузки

А

0.09

КПД двигателя

%

37

Шум (Окружающий шум 20 дБ, испытательное расстояние 1 м)

дБ

<50

Термическое сопротивление (без нагрузки)

К/Вт

39.9

Температура окружающей среды

℃

22.3

Максимальная температура обмотки

℃

63

Постоянный крутящий момент

мН·м/А

0.65

Постоянная противо-ЭДС – пиковое значение

В/Крпм

0.1

Постоянная противо-ЭДС – эффективное значение

В/Крпм

0.07

Пиковый крутящий момент

мН·м

0.66

Пиковый ток

А

1

Инерция ротора

г·см⊃2;

0.005

Механическая постоянная времени

РС

6.92

Конец звонка

-

Нержавеющая сталь

Несущий

-

Радиальный шарикоподшипник

Магнит

-

Синтер NdFeB

Вал вращения

-

Углеродистая сталь

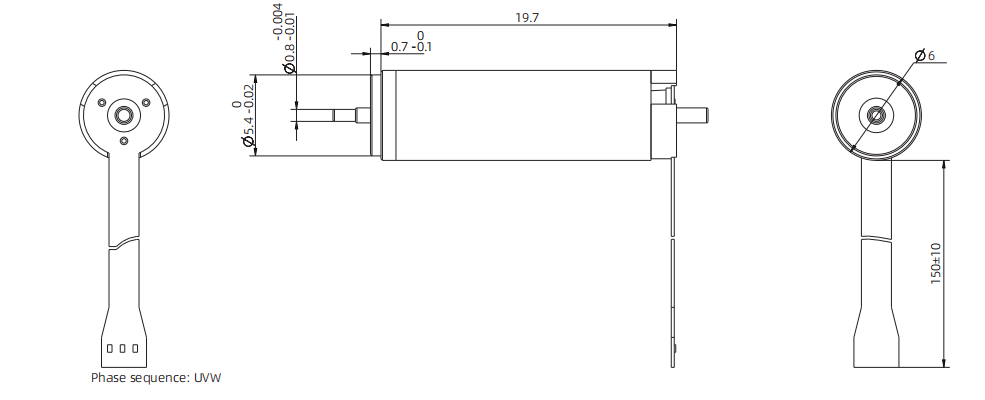

Габаритный чертеж  беспазового бесщеточного двигателя 6 мм 6ZWWC20

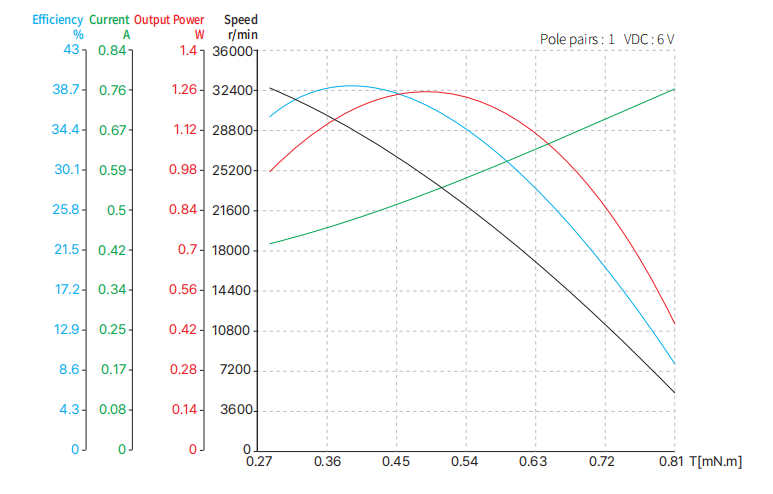

Кривая производительности  беспазового бесщеточного двигателя диаметром 6 мм 6ZWWC20

Часто задаваемые вопросы — беспазовый бесщеточный двигатель постоянного тока диаметром 6 мм

Вопрос 1: В чем основное преимущество  беспазового бесщеточного двигателя диаметром 6 мм??

Плавное вращение без крутящего момента в крайне ограниченном пространстве.

В2: Подходит ли  беспазовый бесщеточный двигатель диаметром 6 мм  для медицинских устройств?

Да,  беспазовый бесщеточный двигатель диаметром 6 мм  широко используется в компактных медицинских и хирургических инструментах.

В3: Может ли  беспазовый бесщеточный двигатель диаметром 6 мм  плавно работать на очень низких скоростях?

Да, безщелевая конструкция обеспечивает стабильную работу на низкой скорости.

В4: Поддерживается ли настройка?

Да, параметры обмотки, напряжения и вала можно настроить.

Вопрос 5: Требуется ли  беспазовому бесщеточному двигателю диаметром 6 мм  специальный контроллер?

Бесщеточный двигатель диаметром 6 мм без пазов  работает со стандартными микроконтроллерами BLDC.

В6: Поддерживаете ли вы OEM-проекты?

Да,  беспазовый бесщеточный двигатель диаметром 6 мм  разработан специально для OEM-интеграции.
