Einleitung: Warum die Wahl des richtigen Getriebes für OEM-Motoranwendungen von entscheidender Bedeutung ist

In modernen mechanischen Systemen sind überall Elektromotoren zu finden. Sie treiben Ventilatoren, Pumpen, Förderbänder, Roboter, medizinische Geräte, Automatisierungssysteme, intelligente Geräte und viele andere Produkte an.

In vielen Anwendungen kann ein Standardmotor jedoch nicht direkt die erforderliche mechanische Leistung erbringen.

Ein typischer Gleichstrommotor oder BLDC-Motor kann eine hohe Drehzahl erreichen, viele Maschinen erfordern jedoch Folgendes:

• Niedrigere Ausgangsgeschwindigkeit

• Höheres Drehmoment

• Bessere Lastkontrolle

• Präzisere Bewegung

• Kompaktes mechanisches Design

• Längere Lebensdauer

Hier ist ein Getriebe unerlässlich.

Ein Getriebe wandelt die Hochgeschwindigkeitsleistung eines Motors in eine kontrollierte mechanische Leistung um, die für die Anwendung geeignet ist. Durch die Reduzierung der Drehzahl und die Erhöhung des Drehmoments ermöglicht das Getriebe einem relativ kleinen Motor, eine viel größere Last anzutreiben.

Ein mit einem Getriebe kombinierter Motor wird als Getriebemotor bezeichnet.

Heutzutage werden Getriebemotoren häufig eingesetzt in:

• Industrielle Automatisierungsausrüstung

• Robotik und Roboterarme

• AGV- und AMR-Systeme

• Medizinische Geräte

• HVAC-Systeme

• Elektrische Antriebe

• Smart-Home-Geräte

• Pumpen und Ventile

• Verpackungsmaschinen

• Kommerzielle Ausrüstung

Allerdings sind nicht alle Getriebe gleich.

Unterschiedliche Getriebekonstruktionen haben unterschiedliche Eigenschaften:

• Planetengetriebe → hohe Drehmomentdichte und Präzision

• Schneckengetriebe → hohes Untersetzungsverhältnis und kompakte Bauweise

• Stirnradgetriebe → kostengünstiger und einfacher Aufbau

• Stirnradgetriebe → sanfter und leiser Betrieb

• Kegelradgetriebe → Winkelgetriebe

• Harmonisches Getriebe → Bewegung mit extrem hoher Präzision

Für OEM-Ingenieure und Einkaufsteams kann die Auswahl des falschen Getriebes zu ernsthaften Problemen führen:

• Unzureichendes Ausgangsdrehmoment

• Übermäßiger Lärm

• Hoher Stromverbrauch

• Überhitzung

• Kurze Lebensdauer

• Schlechte Positionierungsgenauigkeit

• Erhöhte Wartungskosten

Daher sollte bei der Getriebeauswahl nicht nur der Preis berücksichtigt werden. Es sollte die vollständigen Bewerbungsvoraussetzungen berücksichtigen.

Dieser Leitfaden erklärt verschiedene Getriebetypen, ihre Vor- und Nachteile, typische Anwendungen und wie OEM-Käufer die richtige Getriebelösung für ihre Getriebemotorprojekte auswählen können.

Was ist ein Getriebe und warum braucht ein Motor eines?

Grundlegende Definition eines Getriebes

Ein Getriebe ist ein mechanisches Übertragungssystem, das Zahnräder verwendet, um die Geschwindigkeit, das Drehmoment und die Richtung der Motorleistung zu ändern.

Die grundlegende Beziehung ist:

• Höheres Untersetzungsverhältnis → niedrigere Drehzahl + höheres Drehmoment

• Geringeres Untersetzungsverhältnis → Höhere Drehzahl + Geringeres Drehmoment

Zum Beispiel:

Ein BLDC-Motor kann betrieben werden bei:

• 3000 U/min

• 5000 U/min

• 10000 U/min

Für die tatsächliche Maschine ist jedoch möglicherweise Folgendes erforderlich:

• 100 U/min

• 300 U/min

• 500 U/min

Ein Getriebe wandelt die Motordrehzahl in die erforderliche Abtriebsdrehzahl um.

Hauptfunktionen eines Getriebes in einem Motorsystem

Erhöhung des Ausgangsdrehmoments

Die wichtigste Funktion eines Getriebes ist die Drehmomentverstärkung.

Viele Anwendungen erfordern eine starke Startkraft oder die Fähigkeit, schwere Lasten zu bewegen.

Beispiele:

AGV-Antriebssysteme

Ein AGV muss möglicherweise Hunderte Kilogramm Material bewegen. Ein kleiner Motor allein kann nicht genügend Drehmoment liefern.

Ein Getriebe erhöht das Ausgangsdrehmoment und hält gleichzeitig die Motorgröße kompakt.

Roboteranwendungen

Robotergelenke erfordern:

• Hohes Drehmoment

• Kompakte Struktur

• Reibungslose Bewegung

Üblicherweise wird ein Planetengetriebe verwendet, da es eine hohe Drehmomentdichte bietet.

Elektrische Aktuatoren

Aktuatoren erfordern eher eine kontrollierte Kraft als eine hohe Geschwindigkeit.

Ein Getriebe wandelt die Motordrehung in eine starke mechanische Bewegung um.

Motorgeschwindigkeit reduzieren

Elektromotoren arbeiten von Natur aus mit hoher Drehzahl, da eine hohe Drehzahl den Wirkungsgrad und die Leistungsdichte des Motors verbessert.

Allerdings erfordern Maschinen oft langsamere Bewegungen.

Beispiele:

• Fördersysteme

• Medizinische Anpassungssysteme

• Elektrische Türen

• Ventile

Das Getriebe sorgt für eine Geschwindigkeitsreduzierung.

Verbesserung der Lastanpassung

Eine Motor-Getriebe-Kombination ermöglicht es Ingenieuren, Folgendes zu erreichen:

• Leistungsmerkmale des Motors

• Mechanische Belastungsanforderungen

• Arbeitszyklus

• Geschwindigkeitsprofil

Dies verbessert die Gesamtsystemeffizienz.

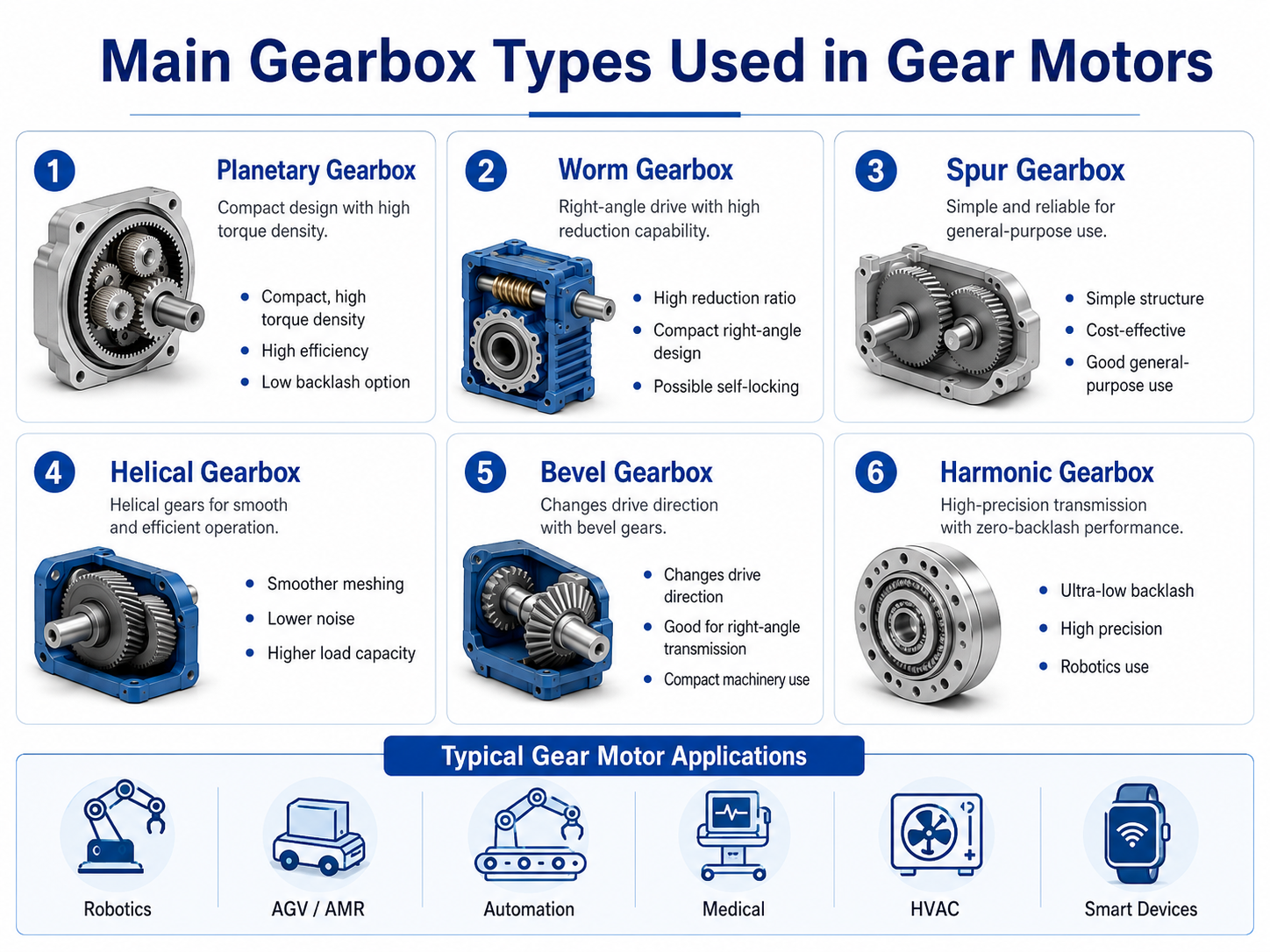

Übersicht über die wichtigsten Getriebetypen

Zu den am häufigsten bei Gleichstrommotoren und BLDC-Motoren verwendeten Getriebetypen gehören:

1. Planetengetriebe

2. Schneckengetriebe

3. Stirnradgetriebe

4. Stirnradgetriebe

5. Kegelradgetriebe

6. Harmonisches Getriebe

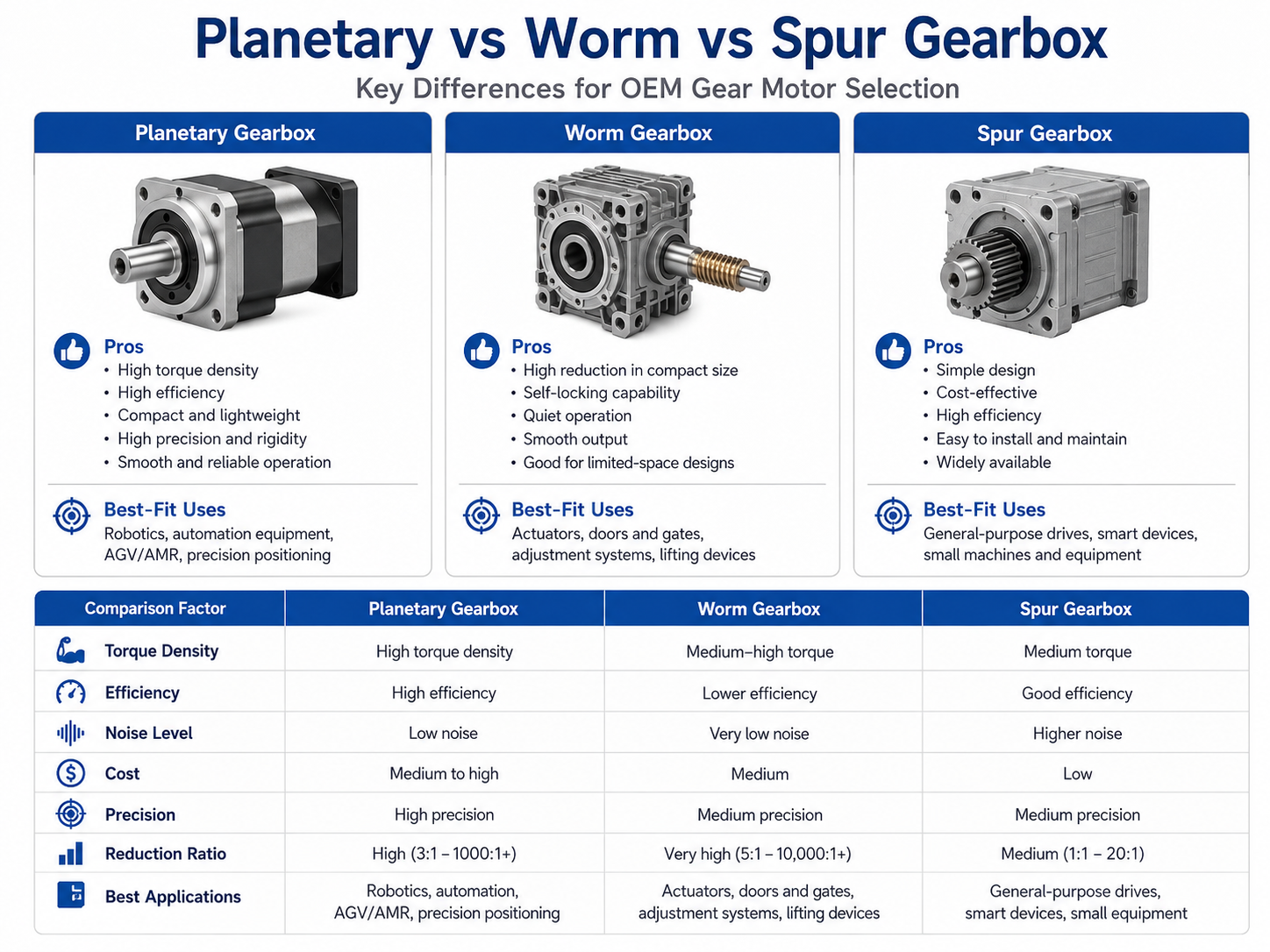

Unter diesen werden Planeten-, Schnecken- und Stirnradgetriebe am häufigsten für allgemeine OEM-Getriebemotoranwendungen verwendet.

Planetengetriebe: Lösung mit hohem Drehmoment und Präzision

Was ist ein Planetengetriebe?

Ein Planetengetriebe ist eine der fortschrittlichsten Kompaktgetriebekonstruktionen.

Seine Struktur umfasst:

• Sonnenrad

• Planetenräder

• Planetenträger

• Zahnkranz

Das Sonnenrad befindet sich in der Mitte.

Mehrere Planetenräder drehen sich um das Sonnenrad und greifen dabei in den Innenzahnkranz ein.

Diese Struktur verteilt die Last auf mehrere Gänge.

Vorteile von Planetengetrieben

Hohe Drehmomentdichte

Der größte Vorteil von Planetengetrieben ist ihre Fähigkeit, bei kompakter Größe ein sehr hohes Drehmoment bereitzustellen.

Denn mehrere Planetenräder teilen sich die Last:

• Die Getriebebelastung wird reduziert

• Die Drehmomentkapazität steigt

• Die mechanische Haltbarkeit verbessert sich

Dies macht Planetengetriebemotoren ideal, wenn der Platz begrenzt ist, aber die Anforderungen an das Drehmoment hoch sind.

Hohe Effizienz

Im Vergleich zu Schneckengetrieben bieten Planetengetriebe in der Regel einen höheren Übertragungswirkungsgrad.

Höhere Effizienz bedeutet:

• Weniger Energieverlust

• Geringere Wärmeentwicklung

• Bessere Akkulaufzeit

Dies ist besonders wichtig für:

• AGV

• AMR

• Batteriebetriebene Geräte

• Tragbare medizinische Geräte

Kompaktes mechanisches Design

Mit einem Planetengetriebe können große Untersetzungsverhältnisse erreicht werden, ohne dass ein großes Gehäuse entsteht.

Zum Beispiel:

Ein kleiner BLDC-Motor in Kombination mit einem Planetengetriebe kann eine viel größere herkömmliche Motorlösung ersetzen.

Hervorragende Lastverteilung

Da mehrere Gänge die Last teilen, können Planetengetriebe hohe Drehmomente und Stoßbelastungen bewältigen.

Dies verbessert die Zuverlässigkeit in anspruchsvollen Anwendungen.

Optionen mit geringem Spiel

Präzisions-Planetengetriebe können ein sehr geringes Spiel erreichen.

Dies ist wichtig für:

• Robotik

• Servosysteme

• Präzisionspositionierungsgeräte

Nachteile von Planetengetrieben

Höhere Kosten

Planetengetriebe erfordern:

• Präzisionsbearbeitung

• Präzise Montage

• Höhere Fertigungsanforderungen

Daher sind sie meist teurer als Stirnradgetriebe.

Komplexere Fertigung

Die Qualität von:

• Zahnradbearbeitung

• Trägerdesign

• Lagerauswahl

• Schmierung

wirkt sich direkt auf die Leistung aus.

Typische Anwendungen von Planetengetriebemotoren

Planetengetriebemotoren werden häufig eingesetzt in:

Robotik

Weil Roboter Folgendes benötigen:

• Hohes Drehmoment

• Präzision

• Kompakte Größe

AGV / AMR

Verwendet für:

• Radantriebssysteme

• Navigationssysteme

• Autonome Transportausrüstung

Industrielle Automatisierung

Zu den Anwendungen gehören:

• Servomechanismen

• Automatisierte Maschinen

• Montageausrüstung

Medizinische Ausrüstung

Verwendet in:

• Verstellbare Betten

• Medizinische Pumpen

• Medizinische Robotersysteme

Schneckengetriebe: Kompakte Lösung mit hoher Untersetzung

Was ist ein Schneckengetriebe?

Ein Schneckengetriebe verwendet:

• Schneckenschraube

• Schneckenrad

Die Schnecke dreht sich und treibt das Rad an, um eine Geschwindigkeitsreduzierung zu erreichen.

Vorteile von Schneckengetrieben

Hohes Untersetzungsverhältnis

Mit einem Schneckengetriebe kann bei kompakter Bauweise ein sehr großes Untersetzungsverhältnis erreicht werden.

Dadurch eignet es sich für Anwendungen mit niedriger Geschwindigkeit.

Kompaktes Design

Schneckengetriebe werden häufig dort eingesetzt, wo der Einbauraum begrenzt ist.

Selbsthemmungsfähigkeit

Einige Schneckengetriebe können eine Rückwärtsbewegung verhindern.

Anwendungen:

• Hebesysteme

• Elektrische Türen

• Einstellbare Mechanismen

Geräuscharm

Da Schneckengetriebe mit Gleitkontakt arbeiten, erzeugen sie oft weniger Lärm.

Nachteile von Schneckengetrieben

Geringere Effizienz

Durch die Gleitreibung zwischen Schnecke und Rad entsteht Energieverlust.

Im Vergleich zu Planetengetrieben:

• Der Wirkungsgrad ist geringer

• Die Wärmeentwicklung ist höher

Nicht ideal für den Dauerbetrieb mit hoher Geschwindigkeit

Für Anwendungen, die Folgendes erfordern:

• Hohe Effizienz

• Langer Dauerbetrieb

Andere Getriebetypen sind möglicherweise besser.

Typische Anwendungen von Schneckengetriebemotoren

• Elektrische Tore

• Aktuatoren

• Verstellbare Möbel

• Medizinische Geräte

• Kleine Hebeanlagen

• Ventilsteuerungssysteme

Stirnradgetriebe: Einfache und kostengünstige Lösung

Was ist ein Stirnradgetriebe?

Ein Stirnradgetriebe verwendet gerade verzahnte Zahnräder.

Es handelt sich um eine der einfachsten Getriebekonstruktionen.

Vorteile von Stirnradgetrieben

Niedrigere Kosten

Aufgrund der einfachen Herstellung:

• Die Produktionskosten sind niedriger

• Die Wartung ist einfacher

Gute Effizienz

Das direkte Einlegen des Gangs sorgt für eine gute Übertragungseffizienz.

Einfache Anpassung

OEM-Hersteller können Folgendes anpassen:

• Übersetzungsverhältnis

• Schaftdesign

• Montage

• Motorkombination

Nachteile von Stirnradgetrieben

Höheres Rauschen

Gerade Zähne erzeugen beim Eingriff eine größere Wirkung.

Geringere Drehmomentdichte

Im Vergleich zu Planetengetrieben:

• Möglicherweise ist eine größere Größe erforderlich

• Die Drehmomentfähigkeit ist geringer

Typische Anwendungen

• Kleingeräte

• Elektrische Schlösser

• Kleine Automatisierungsgeräte

• Intelligente Geräte

• Konsumgüter

Stirnradgetriebe: Reibungslose und leise Übertragung

Was ist ein Stirnradgetriebe?

Schrägverzahnungen verwenden statt gerader Zähne abgewinkelte Zähne.

Dies sorgt für ein sanfteres Einlegen des Gangs.

Vorteile

• Geringerer Lärm

• Höhere Tragfähigkeit

• Reibungsloser Betrieb

Nachteile

• Höhere Herstellungskosten

• Komplexere Struktur

Anwendungen

Häufig in:

• Industriemaschinen

• HVAC-Systeme

• Starke Automatisierung

Kegelradgetriebe: Rechtwinklige Übertragungslösung

Was ist ein Kegelradgetriebe?

Ein Kegelradgetriebe ändert die Richtung der Kraftübertragung, normalerweise um 90 Grad.

Anwendungen

Verwendet in:

• Rechtwinklige Antriebe

• Kompakte Maschinen

• Robotiksysteme

Harmonisches Getriebe: Ultrapräzise Lösung

Was ist ein Harmonic-Getriebe?

Harmonic-Getriebe bieten eine extrem hohe Präzision bei sehr geringem Spiel.

Vorteile

• Sehr geringes Spiel

• Hohe Genauigkeit

• Kompakte Struktur

Anwendungen

Hauptsächlich verwendet in:

• Fortschrittliche Robotik

• Luft- und Raumfahrt

• Präzise Automatisierung

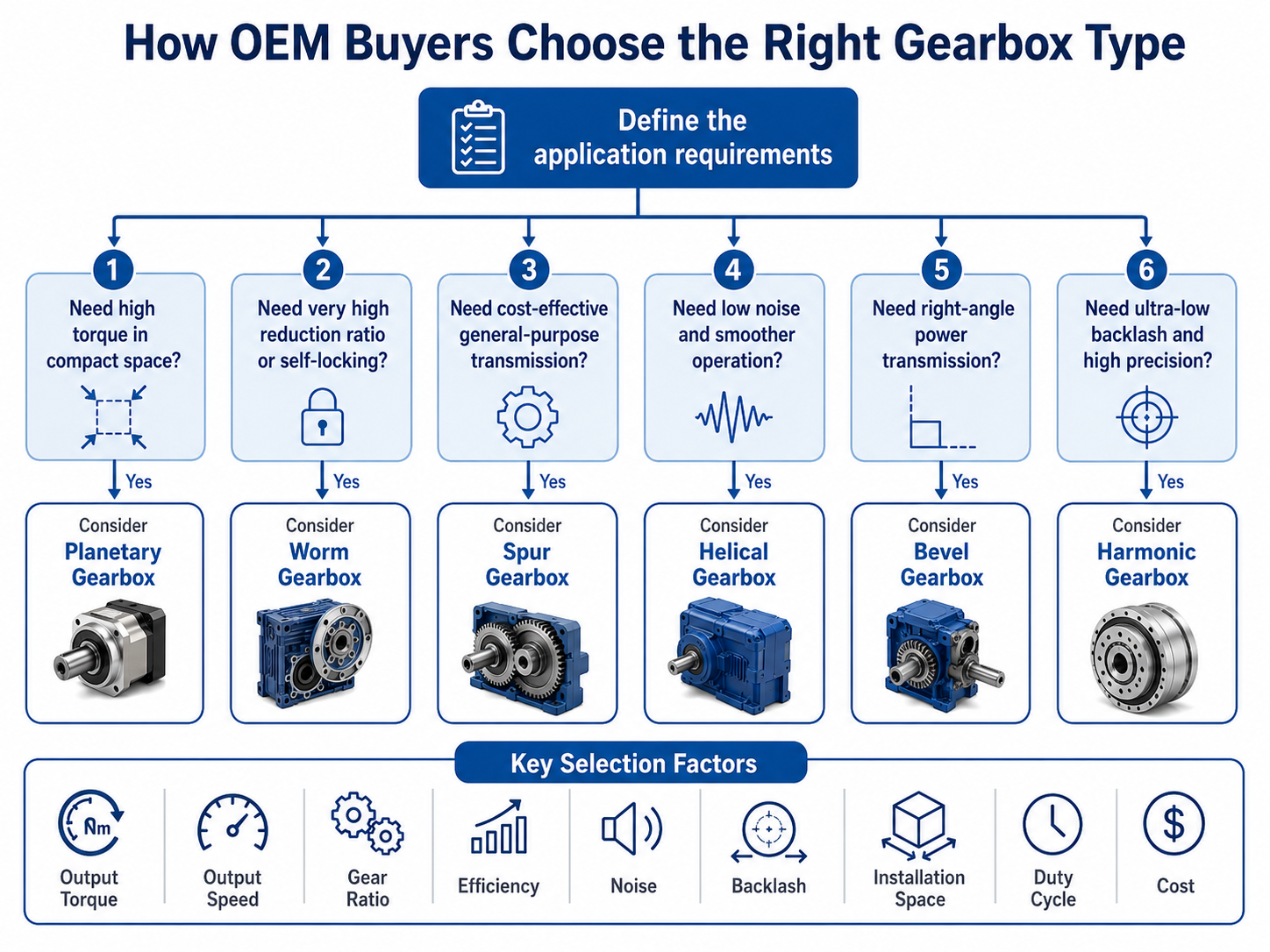

Wie OEM-Käufer das richtige Getriebe auswählen

1. Drehmomentanforderung definieren

Das Drehmoment ist der erste Parameter.

Fragen:

• Welche Last wird der Motor antreiben?

• Welches Anlaufdrehmoment ist erforderlich?

• Liegt eine Stoßbelastung vor?

2. Bestimmen Sie die Geschwindigkeitsanforderung

Bestätigen:

• Motorgeschwindigkeit

• Erforderliche Ausgangsdrehzahl

• Untersetzungsverhältnis

3. Berücksichtigen Sie die Arbeitsumgebung

Wichtige Faktoren:

• Temperatur

• Staub

• Luftfeuchtigkeit

• Vibration

• Dauerbetrieb

4. Berücksichtigen Sie die Lärmanforderungen

Für:

• Medizinische Geräte

• Indoor-Produkte

• Intelligente Geräte

Bevorzugt werden geräuscharme Getriebeausführungen.

5. Berücksichtigen Sie die Lebensdaueranforderung

Verschiedene Getriebe haben unterschiedliche Lebensdauereigenschaften.

OEM-Käufer sollten Folgendes bewerten:

• Betriebsstunden

• Ladezyklus

• Wartungsbedarf

Wie Modar Motor kundenspezifische Getriebemotorlösungen unterstützt

Modar Motor bietet maßgeschneiderte Motor- und Getriebelösungen für OEM-Kunden.

Zu den verfügbaren Lösungen gehören:

• Bürstenbehaftete Gleichstrom-Getriebemotoren

• BLDC-Getriebemotoren

• Planetengetriebemotoren

• Stirnradgetriebemotoren

• Kundenspezifische Getriebebaugruppen

Unser Engineering-Team unterstützt Kunden bei:

• Anwendungsanalyse

• Motorauswahl

• Getriebe passend

• Drehmomentberechnung

• Prototypenentwicklung

• Testen

• Massenproduktion

Zu den Anwendungen gehören:

• Robotik

• Industrielle Automatisierung

• HVAC

• Medizinische Geräte

• Pumps

• Intelligente Geräte

• AGV/AMR-Systeme

Häufig gestellte Fragen zur Getriebeauswahl

Welches Getriebe liefert das höchste Drehmoment?

Planetengetriebe bieten im Allgemeinen die höchste Drehmomentdichte.

Welches Getriebe eignet sich am besten für die Robotik?

Aufgrund ihrer Präzision und Drehmomentfähigkeit werden häufig Planeten- und Harmonic-Getriebe verwendet.

Welches Getriebe ist am günstigsten?

Stirnradgetriebe sind in der Regel am kostengünstigsten.

Welches Getriebe ist am besten für geringe Geräuschentwicklung geeignet?

Schnecken- und Stirnradgetriebe sorgen in der Regel für einen leiseren Betrieb.

Können BLDC-Motoren Planetengetriebe verwenden?

Ja. BLDC-Motoren in Kombination mit Planetengetrieben werden häufig in der Automatisierung und Robotik eingesetzt.

Wie wähle ich eine Getriebeübersetzung aus?

Das richtige Verhältnis hängt ab von:

• Ausgangsgeschwindigkeit

• Drehmomentbedarf

• Ladezustand

• Arbeitszyklus

Kann Modar Motor Getriebemotoren individuell anpassen?

Ja. Modar Motor unterstützt die Entwicklung maßgeschneiderter Getriebemotoren entsprechend Spannung, Drehzahl, Drehmoment, Getriebetyp, Wellendesign und Anwendungsanforderungen.

Fazit: Die Auswahl des richtigen Getriebes führt zu einer besseren Bewegungsleistung

Ein Getriebe ist nicht einfach nur ein Drehzahlminderer. Es ist eine entscheidende Komponente, die bestimmt, wie effizient und zuverlässig ein Motor in einer realen Anwendung arbeitet.

Planetengetriebe bieten eine hohe Drehmomentdichte und Präzision.

Schneckengetriebe bieten eine kompakte Bauweise und eine hohe Untersetzungsfähigkeit.

Stirnradgetriebe bieten Kosteneffizienz und einfaches Design.

Stirnrad-, Kegelrad- und Harmonic-Getriebe bieten spezielle Lösungen für bestimmte Branchen.

Für OEM-Käufer hängt die beste Wahl des Getriebes von den gesamten Systemanforderungen ab, einschließlich Drehmoment, Geschwindigkeit, Effizienz, Geräusch, Platzbedarf, Lebensdauer und Kosten.

Mit der Fähigkeit, maßgeschneiderte Motoren und Getriebe zu entwickeln, hilft Modar Motor seinen Kunden bei der Auswahl der richtigen Getriebemotorlösung für Industrie-, Medizin-, Automatisierungs-, HVAC- und Smart-Equipment-Anwendungen.
