Schrittmotoren werden häufig in Anwendungen eingesetzt, bei denen eine präzise Positionierung und wiederholbare Bewegungen erforderlich sind. Von CNC-Maschinen und 3D-Druckern bis hin zu industriellen Automatisierungssystemen spielen sie eine entscheidende Rolle in der modernen Bewegungssteuerung.
Wenn Sie Motoren für Ihr Projekt bewerten, kann es Ihnen helfen, eine fundiertere Entscheidung zu treffen, wenn Sie wissen, wie Schrittmotoren funktionieren – und wo sie am besten funktionieren. Dieser Leitfaden bietet einen umfassenden Überblick über die Prinzipien, Typen, Schlüsselparameter und realen Anwendungen von Schrittmotoren, wobei der Schwerpunkt auf praktischen technischen Überlegungen liegt.

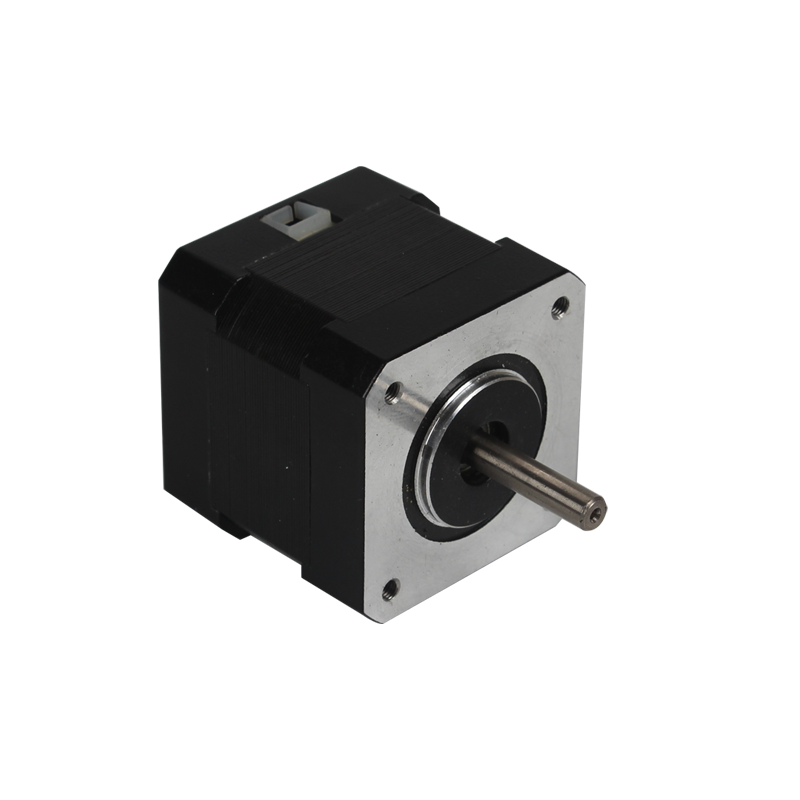

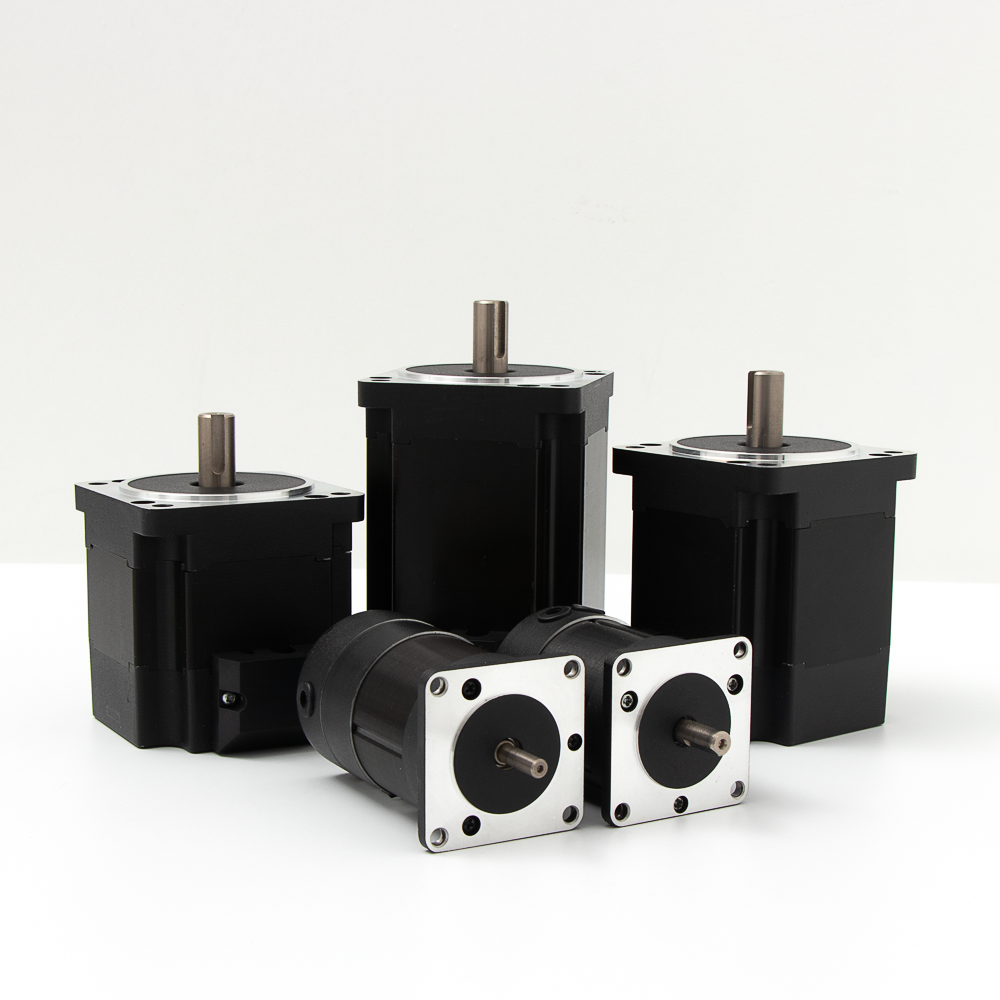

Ein Schrittmotor ist eine Art Elektromotor, der eine volle Umdrehung in mehrere gleiche Schritte aufteilt. Anstatt wie herkömmliche Motoren kontinuierlich zu rotieren, bewegt er sich in diskreten Winkelschritten.
Jeder an den Motor gesendete elektrische Impuls führt zu einer präzisen Bewegung, wodurch er für die Positionssteuerung geeignet ist, ohne dass in Grundkonfigurationen komplexe Rückkopplungssysteme erforderlich sind.
Schrittmotoren zeichnen sich durch mehrere entscheidende Merkmale aus:
Präzise Positionierung basierend auf Impulseingang
Wiederholbare Bewegung ohne kumulativen Fehler unter idealen Bedingungen
Fähigkeit, die Position unter Spannung zu halten
Einfache Steuerung in vielen Anwendungen
Diese Eigenschaften machen sie in kostensensiblen Positionierungssystemen beliebt.
Schrittmotoren basieren auf der elektromagnetischen Wechselwirkung zwischen Stator und Rotor.
Der Stator enthält mehrere in Phasen angeordnete Wicklungen. Wenn Strom nacheinander durch diese Wicklungen fließt, wird ein rotierendes Magnetfeld erzeugt. Der Rotor richtet sich nach diesem Magnetfeld aus und bewegt sich Schritt für Schritt, wenn sich das Feld ändert.
Der Schrittwinkel bestimmt, wie viel sich der Motor pro Impuls dreht. Zu den allgemeinen Werten gehören:
1,8 Grad (200 Schritte pro Umdrehung)
0,9 Grad (400 Schritte pro Umdrehung)
Kleinere Schrittwinkel sorgen für eine höhere Auflösung und flüssigere Bewegungen.
Durch die Steuerung der Impulsfolge und -frequenz können Benutzer Position, Geschwindigkeit und Richtung präzise steuern.
Der Stator enthält laminierte Stahlkerne und Spulen, die in Phasen angeordnet sind. Es erzeugt das Magnetfeld, das die Rotorbewegung antreibt.
Der Rotor kann je nach Motortyp aus Permanentmagneten oder Weicheisen bestehen. Seine Wechselwirkung mit dem Statorfeld bestimmt das Drehmoment und die Positionierungsfähigkeit des Motors.
Der Treiber steuert den Stromfluss zu den Wicklungen. Es wandelt Steuersignale in elektrische Impulse um und bestimmt so das Motorverhalten.
Diese Motoren verwenden Permanentmagnete im Rotor. Sie sind einfach und kostengünstig, bieten aber eine mäßige Leistung.
Diese Motoren basieren auf Änderungen der magnetischen Reluktanz. Sie verfügen typischerweise über eine höhere Drehzahlfähigkeit, aber ein geringeres Drehmoment.
Hybrid-Schrittmotoren vereinen Merkmale beider Bauformen. Sie bieten:
Höheres Drehmoment
Bessere Auflösung
Verbesserte Leistung
Sie sind der am weitesten verbreitete Typ in industriellen Anwendungen.
Für die richtige Auswahl ist es wichtig, die Motorspezifikationen zu verstehen.
Bestimmt die Positionierungsauflösung. Kleinere Winkel führen zu einer feineren Steuerung.
Das Haltemoment ist das maximale Drehmoment, dem der Motor im Stillstand und unter Spannung standhalten kann. Dies ist ein kritischer Parameter für Anwendungen, die das Halten der Last erfordern.
Definiert den optimalen Betriebsstrom. Eine Überschreitung dieses Wertes kann zu Überhitzung führen, während ein unzureichender Strom das Drehmoment verringert.
Diese Parameter beeinflussen:
Elektrische Reaktion
Geschwindigkeitsfähigkeit
Effizienz
Eine geringere Induktivität ermöglicht im Allgemeinen einen Betrieb mit höherer Geschwindigkeit.
Die Drehzahl-Drehmoment-Kurve zeigt, wie sich das Drehmoment mit der Drehzahl ändert. Schrittmotoren weisen typischerweise Folgendes auf:
Hohes Drehmoment bei niedriger Drehzahl
Schneller Drehmomentabfall bei höheren Geschwindigkeiten
Diese Eigenschaft ist wichtig beim Entwurf von Bewegungssystemen.
Der Motor bewegt sich pro Impuls einen ganzen Schritt. Diese Methode ist einfach, erzeugt jedoch möglicherweise mehr Vibrationen.
Diese Methode wechselt zwischen Vollschritten und Zwischenpositionen und verbessert so die Auflösung und Glätte.
Beim Microstepping wird jeder Schritt in kleinere Schritte unterteilt. Es bietet:
Sanftere Bewegung
Reduzierte Vibration
Höhere Auflösung
Allerdings kann dadurch das verfügbare Drehmoment pro Schritt reduziert werden.
Schrittmotoren bieten mehrere Vorteile:
Einfache Steuerung ohne Rückmeldung in Basissystemen
Hohe Positioniergenauigkeit unter kontrollierten Bedingungen
Kostengünstig für viele Anwendungen
Zuverlässige Leistung bei langsamen Einsätzen
Trotz ihrer Vorteile haben Schrittmotoren Einschränkungen:
Der Wirkungsgrad ist aufgrund der konstanten Stromaufnahme relativ gering
Die Wärmeentwicklung kann erheblich sein
Bei höheren Geschwindigkeiten nimmt das Drehmoment ab
Bei Systemen mit offenem Regelkreis besteht die Gefahr eines Schrittverlusts
Diese Faktoren sollten während des Systemdesigns sorgfältig bewertet werden.
Schrittmotoren werden häufig in CNC-Einstiegssystemen zur Achssteuerung eingesetzt.
Sie ermöglichen eine präzise Lagenpositionierung und wiederholbare Bewegung.
Wird in Pick-and-Place-Systemen und Positioniergeräten verwendet.
Wird in Geräten eingesetzt, die eine kontrollierte Bewegung bei relativ niedrigen Geschwindigkeiten erfordern.
Zur Auswahl des richtigen Motors gehört Folgendes:
Erforderliches Drehmoment und Drehzahl
Lasteigenschaften
Arbeitszyklus
Genauigkeitsanforderungen
Thermische Bedingungen
In manchen Fällen reichen Open-Loop-Schrittmotorsysteme aus. In anderen Fällen könnten Closed-Loop- oder alternative Motortechnologien besser geeignet sein.
Schrittmotoren werden oft mit Servo- und bürstenlosen Motoren verglichen.
Während Schrittmotoren einfacher und kostengünstiger sind, bieten andere Motortypen möglicherweise Folgendes:
Höhere Effizienz
Bessere Hochgeschwindigkeitsleistung
Verbesserte dynamische Reaktion
Die Wahl des richtigen Motors hängt von den spezifischen Anwendungsanforderungen ab.
Die Schrittmotorindustrie entwickelt sich weiter in Richtung:
Regelungssysteme
Verbesserte Effizienz
Integration mit intelligenten Controllern
Gleichzeitig erweitern Fortschritte in der Motortechnologie die Rolle leistungsstarker bürstenloser Lösungen in Anwendungen, die traditionell auf Schrittmotoren angewiesen waren.
Schrittmotoren bleiben in vielen Anwendungen eine praktische und weit verbreitete Lösung für die präzise Positionierung und Steuerung. Ihre Einfachheit, Zuverlässigkeit und Kosteneffizienz machen sie zu einer guten Wahl für eine Vielzahl von Systemen.
Da die Leistungserwartungen jedoch weiter steigen, legen Ingenieure bei der Auswahl von Bewegungslösungen mehr Wert auf Effizienz, thermisches Verhalten und langfristige Zuverlässigkeit.
Um die richtige Entscheidung zu treffen, ist es wichtig, sowohl die Stärken als auch die Grenzen von Schrittmotoren zu verstehen – insbesondere bei Anwendungen, bei denen Präzision und Leistung Hand in Hand gehen müssen.
