Les moteurs pas à pas sont largement utilisés dans les applications où un positionnement précis et un mouvement reproductible sont requis. Des machines CNC et imprimantes 3D aux systèmes d'automatisation industrielle, ils jouent un rôle essentiel dans le contrôle de mouvement moderne.
Si vous évaluez des moteurs pour votre projet, comprendre comment fonctionnent les moteurs pas à pas et où ils fonctionnent le mieux peut vous aider à prendre une décision plus éclairée. Ce guide fournit un aperçu complet des principes, des types, des paramètres clés et des applications réelles des moteurs pas à pas, en mettant l'accent sur les considérations techniques pratiques.

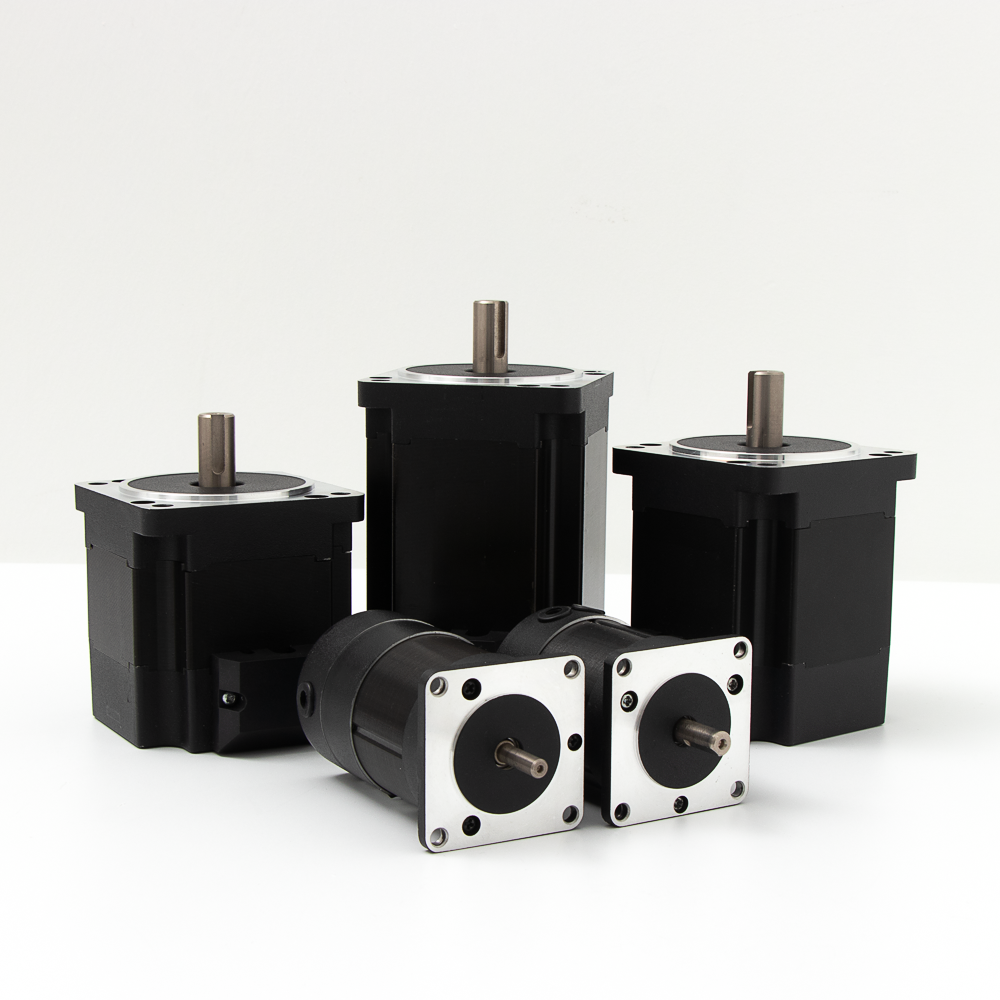

Un moteur pas à pas est un type de moteur électrique qui divise une rotation complète en un certain nombre d'étapes égales. Au lieu de tourner en continu comme les moteurs conventionnels, il se déplace par incréments angulaires discrets.
Chaque impulsion électrique envoyée au moteur entraîne un mouvement précis, ce qui le rend adapté au contrôle de position sans nécessiter de systèmes de rétroaction complexes dans les configurations de base.
Les moteurs pas à pas sont connus pour plusieurs caractéristiques déterminantes :
Positionnement précis basé sur l'entrée d'impulsions
Mouvement reproductible sans erreur cumulative dans des conditions idéales
Capacité à maintenir sa position lorsqu’il est sous tension
Contrôle simple en boucle ouverte dans de nombreuses applications
Ces caractéristiques les rendent populaires dans les systèmes de positionnement sensibles aux coûts.
Les moteurs pas à pas fonctionnent sur la base d'une interaction électromagnétique entre le stator et le rotor.
Le stator contient plusieurs enroulements disposés en phases. Lorsque le courant circule dans ces enroulements en séquence, un champ magnétique tournant est généré. Le rotor s’aligne sur ce champ magnétique et se déplace pas à pas à mesure que le champ change.
L'angle de pas détermine la vitesse de rotation du moteur par impulsion. Les valeurs communes incluent :
1,8 degrés (200 pas par tour)
0,9 degrés (400 pas par tour)
Des angles de pas plus petits offrent une résolution plus élevée et un mouvement plus fluide.
En contrôlant la séquence et la fréquence des impulsions, les utilisateurs peuvent contrôler avec précision la position, la vitesse et la direction.
Le stator contient des noyaux et des bobines en acier laminé disposés en phases. Il génère le champ magnétique qui entraîne le mouvement du rotor.
Le rotor peut être constitué d'aimants permanents ou de fer doux, selon le type de moteur. Son interaction avec le champ statorique détermine le couple et la capacité de positionnement du moteur.
Le conducteur contrôle le flux de courant vers les enroulements. Il traduit les signaux de commande en impulsions électriques, déterminant ainsi le comportement du moteur.
Ces moteurs utilisent des aimants permanents dans le rotor. Ils sont simples et économiques mais offrent des performances modérées.
Ces moteurs reposent sur des changements de réluctance magnétique. Ils ont généralement une capacité de vitesse plus élevée mais un couple plus faible.
Les moteurs pas à pas hybrides combinent les caractéristiques des deux modèles. Ils fournissent :
Couple plus élevé
Meilleure résolution
Performances améliorées
Ce sont les types les plus utilisés dans les applications industrielles.
Comprendre les spécifications du moteur est essentiel pour une sélection appropriée.
Détermine la résolution de positionnement. Des angles plus petits entraînent un contrôle plus fin.
Le couple de maintien est le couple maximum auquel le moteur peut résister à l’arrêt et sous tension. Il s'agit d'un paramètre critique pour les applications nécessitant un maintien de charge.
Définit le courant de fonctionnement optimal. Le dépassement de cette valeur peut provoquer une surchauffe, tandis qu'un courant insuffisant réduit le couple.
Ces paramètres affectent :
Réponse électrique
Capacité de vitesse
Efficacité
Une inductance plus faible permet généralement un fonctionnement à vitesse plus élevée.
La courbe vitesse-couple montre comment le couple change avec la vitesse. Les moteurs pas à pas présentent généralement :
Couple élevé à basse vitesse
Chute rapide du couple à des vitesses plus élevées
Cette caractéristique est importante lors de la conception de systèmes de mouvement.
Le moteur effectue un pas complet par impulsion. Cette méthode est simple mais peut produire davantage de vibrations.
Cette méthode alterne entre étapes complètes et positions intermédiaires, améliorant ainsi la résolution et la fluidité.
Le micropas divise chaque étape en incréments plus petits. Il fournit :
Mouvement plus fluide
Vibrations réduites
Résolution plus élevée
Cependant, cela peut réduire le couple disponible par étape.
Les moteurs pas à pas offrent plusieurs avantages :
Contrôle simple sans retour d'information dans les systèmes de base
Haute précision de positionnement dans des conditions contrôlées
Rentable pour de nombreuses applications
Performances fiables dans les opérations à basse vitesse
Malgré leurs avantages, les moteurs pas à pas ont des limites :
L'efficacité est relativement faible en raison de la consommation de courant constante
La génération de chaleur peut être importante
Le couple diminue à des vitesses plus élevées
Risque de perte de pas dans les systèmes en boucle ouverte
Ces facteurs doivent être soigneusement évalués lors de la conception du système.
Les moteurs pas à pas sont largement utilisés dans les systèmes CNC d'entrée de gamme pour le contrôle des axes.
Ils assurent un positionnement précis des couches et un mouvement reproductible.
Utilisé dans les systèmes pick-and-place et les dispositifs de positionnement.
Appliqué dans les appareils nécessitant un mouvement contrôlé à des vitesses relativement faibles.
Choisir le bon moteur implique d’évaluer :
Couple et vitesse requis
Caractéristiques de charge
Cycle de service
Exigences de précision
Conditions thermiques
Dans certains cas, des systèmes pas à pas en boucle ouverte suffisent. Dans d’autres, des technologies de moteur en boucle fermée ou alternatives peuvent être plus adaptées.
Les moteurs pas à pas sont souvent comparés aux moteurs servo et sans balais.
Bien que les moteurs pas à pas soient plus simples et plus rentables, d’autres types de moteurs peuvent offrir :
Efficacité supérieure
Meilleures performances à haute vitesse
Réponse dynamique améliorée
Le choix du bon moteur dépend des exigences spécifiques de l'application.
L'industrie du moteur pas à pas évolue vers :
Systèmes de contrôle en boucle fermée
Efficacité améliorée
Intégration avec des contrôleurs intelligents
Dans le même temps, les progrès de la technologie des moteurs élargissent le rôle des solutions sans balais hautes performances dans les applications qui reposaient traditionnellement sur des moteurs pas à pas.
Les moteurs pas à pas restent une solution pratique et largement utilisée pour un positionnement et un contrôle précis dans de nombreuses applications. Leur simplicité, leur fiabilité et leur rentabilité en font un choix judicieux pour une variété de systèmes.
Cependant, à mesure que les attentes en matière de performances continuent d'augmenter, les ingénieurs accordent une plus grande attention à l'efficacité, au comportement thermique et à la fiabilité à long terme lors de la sélection des solutions de mouvement.
Comprendre à la fois les atouts et les limites des moteurs pas à pas est essentiel pour prendre la bonne décision, en particulier dans les applications où précision et performances doivent aller de pair.
