El diseño del devanado del estator rara vez recibe la atención que merece.
En la mayoría de las discusiones sobre motores, la atención gravita hacia los imanes, los algoritmos de control o las cifras de par de los titulares. Sin embargo, en la práctica, la forma en que se enrolla un estator (distribuida o concentrada) juega un papel decisivo en el comportamiento de un motor en cuanto a eficiencia, suavidad, ruido, estabilidad térmica y capacidad de fabricación.
A medida que los sistemas de movimiento avanzan hacia una mayor precisión, envolventes más pequeñas y ciclos de trabajo más prolongados, la elección entre devanado distribuido y devanado concentrado ya no es una discusión teórica. En 2026, será una decisión práctica de ingeniería que afectará directamente el rendimiento del sistema y la confiabilidad de la producción.
Este artículo explica las diferencias principales entre los devanados del estator distribuidos y concentrados, cómo evolucionó cada uno, dónde los ingenieros a menudo los malinterpretan y cómo los equipos experimentados eligen entre los dos en aplicaciones modernas.
El devanado del estator es el corazón electromagnético de un motor eléctrico. Su geometría determina cómo se generan los campos magnéticos, cómo se produce el par y con qué suavidad se entrega ese par al rotor.
En épocas industriales anteriores, el diseño de los devanados a menudo estaba limitado por limitaciones de fabricación. Hoy en día, con equipos de bobinado mejorados, herramientas de simulación y requisitos más estrictos a nivel de sistema, la topología de bobinado se ha convertido en una palanca de diseño deliberada en lugar de una opción predeterminada.
Para 2026, el auge de los equipos de precisión, los dispositivos médicos, la robótica colaborativa y la automatización compacta habrá vuelto a centrar la atención en el diseño de devanados, especialmente en el equilibrio entre devanados distribuidos y concentrados.

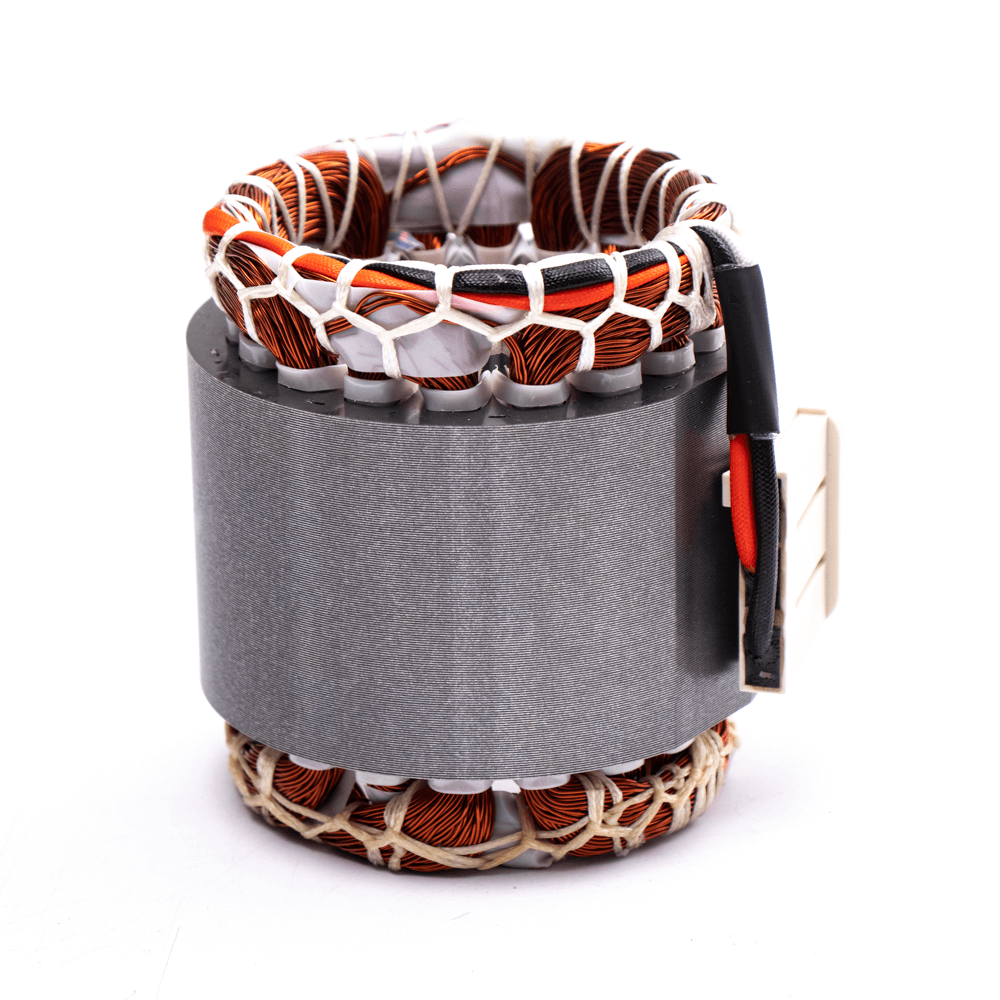

El devanado distribuido es el enfoque tradicional utilizado en muchos motores de CA y BLDC.
En lugar de agrupar todas las vueltas de una fase en un solo diente o ranura, las bobinas se distribuyen en múltiples ranuras del estator. Cada fase se superpone espacialmente con otras, creando un campo magnético más suave y sinusoidal alrededor del entrehierro.
Los devanados distribuidos son conocidos por:
Distribución suave del flujo de aire
Menor contenido armónico
Ondulación de par reducida
Funcionamiento más silencioso a velocidad constante
Estas características hacen que los devanados distribuidos sean especialmente adecuados para aplicaciones donde la suavidad del movimiento y el rendimiento acústico son críticos.
Históricamente, los devanados distribuidos se alineaban bien con los motores de CA alimentados por la red y luego se trasladaron de forma natural a los primeros diseños de motores BLDC. Su comportamiento electromagnético es indulgente y las pequeñas variaciones en la ubicación del devanado tienden a promediarse en múltiples ranuras.
Durante muchos años, esto hizo que los devanados distribuidos fueran la opción más segura y más adoptada.
A pesar de sus ventajas, los devanados distribuidos no son universalmente ideales, especialmente en sistemas compactos o sensibles a los costos.
Los devanados distribuidos a menudo requieren devanados finales más largos. Esto aumenta el uso de cobre, la resistencia eléctrica y la generación de calor, particularmente en estructuras de tamaño pequeño.
A medida que los sistemas se reducen, estas ineficiencias se vuelven más notorias.
Los devanados distribuidos son generalmente más complejos de fabricar. La automatización es posible, pero las herramientas, la configuración y el control de calidad se vuelven más exigentes a escala.
Para tiradas de producción de volumen medio, esta complejidad puede afectar la previsibilidad de los costos y los plazos de entrega.

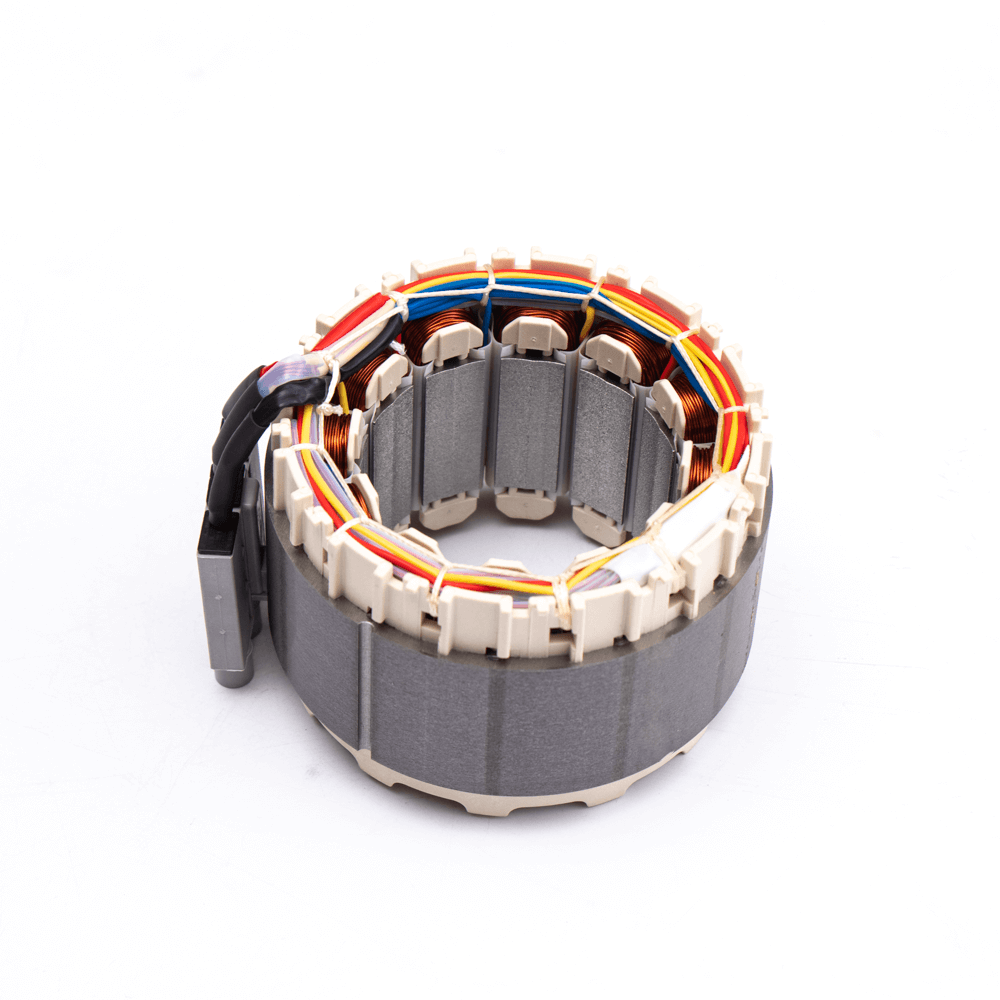

Los devanados concentrados adoptan un enfoque fundamentalmente diferente.
Cada devanado de fase se concentra alrededor de un solo diente o un pequeño grupo de dientes. Las bobinas no se superponen a lo largo de la circunferencia del estator de la misma manera que lo hacen los devanados distribuidos.
Esto da como resultado una estructura de bobinado más compacta y modular.
Los devanados concentrados se valoran por:
Giros finales más cortos
Mayor factor de relleno de cobre
Menores pérdidas de cobre en motores compactos.
Fabricación más sencilla y escalable
Debido a que el cobre se utiliza de manera más eficiente, los devanados concentrados a menudo logran una mayor densidad de torque en motores pequeños.
El crecimiento de los motores BLDC compactos, los motores sin ranura y los sistemas de accionamiento integrados aceleró la adopción de devanados concentrados.
A medida que los OEM presionaron por espacios más pequeños y ensamblajes más livianos, las ganancias en eficiencia eléctrica de los devanados finales más cortos se volvieron cada vez más atractivas.
Además, las arquitecturas de bobinado concentrado se alinean bien con los modernos equipos de bobinado automatizado, lo que reduce la variabilidad en la fabricación a mediana escala, un área en la que los proveedores impulsados por la ingeniería, como Modar Motor, han construido silenciosamente ventajas.
En el centro del debate sobre distribución versus concentración se encuentra una disyuntiva fundamental.
Los devanados distribuidos destacan por su suavidad de torsión.
Los devanados concentrados destacan por su densidad de par y compacidad
Debido a que los devanados concentrados crean campos magnéticos más localizados, tienden a introducir un mayor contenido de armónicos en el flujo del entrehierro. Esto puede provocar un aumento de la ondulación del par, la vibración y el ruido audible si no se maneja con cuidado.
Los devanados distribuidos mitigan naturalmente estos efectos mediante el promedio espacial.
El rendimiento térmico es uno de los aspectos más incomprendidos de la selección del devanado.
Los devanados concentrados localizan el calor con mayor fuerza. Si bien los recorridos de cobre más cortos reducen las pérdidas resistivas, el calor puede acumularse alrededor de los dientes individuales si los recorridos térmicos están mal diseñados.
Los devanados distribuidos distribuyen el calor de manera más uniforme pero generan más calor total debido a las longitudes de cobre más largas.
En 2026, los ingenieros evaluarán cada vez más los diseños de devanados junto con los materiales de la carcasa, las estrategias de encapsulado y los ciclos de trabajo, en lugar de hacerlo de forma aislada.
La topología sinuosa afecta directamente el comportamiento del control.
Los motores con devanados distribuidos suelen producir formas de onda de contraEMF más suaves, lo que simplifica el control y reduce la sensibilidad a bajas velocidades.
Los motores de bobinado concentrado pueden requerir más atención en el ajuste del control, particularmente en aplicaciones de precisión o de baja velocidad. Sin embargo, los controladores modernos y la simetría mejorada de los devanados han reducido significativamente esta brecha.
Los motores sin ranura introducen una perspectiva híbrida.
La mayoría de los motores de CC sin ranuras y sin escobillas utilizan principios de bobinado distribuido sin dientes de estator, lo que elimina el par dentado casi por completo. Esto hace que la calidad y la simetría del devanado sean aún más críticas.
En tales diseños, la distinción entre conceptos distribuidos y concentrados cambia de la geometría de la ranura a la distribución de la bobina y la uniformidad magnética, áreas donde la experiencia en fabricación importa más que las definiciones de los libros de texto.
Varios errores recurrentes aparecen en todos los proyectos:
Elegir devanados concentrados únicamente para la densidad de par sin evaluar el impacto de la vibración
Suponer que los devanados distribuidos son siempre más silenciosos sin considerar la integración mecánica
Ignorar la repetibilidad de la fabricación en la producción a mediana escala
Tratar la elección del devanado como independiente del diseño térmico y de control.
Los equipos que revisan estos supuestos tempranamente normalmente evitan rediseños en las últimas etapas.
Para 2026, la selección de bobinados rara vez se reduce a 'mejor o peor'.
En cambio, los ingenieros experimentados preguntan:
¿Qué importa más: suavidad o compacidad?
¿La aplicación es dominante en la velocidad o en el par?
¿Qué tan sensible es el sistema a las vibraciones y al ruido?
¿Qué volumen de fabricación y consistencia se requieren?
Los proveedores con una sólida comunicación de ingeniería, en lugar de ofertas puramente basadas en catálogos, tienden a tener un mejor desempeño en este proceso de toma de decisiones. Aquí es donde empresas como Modar Motor suelen intervenir desde el principio, no para impulsar un tipo de bobinado, sino para alinearlo con las limitaciones de la aplicación real.
Los devanados del estator distribuidos y concentrados no son tecnologías competidoras. Son herramientas.
Si se utilizan adecuadamente, cada uno ofrece un rendimiento excelente. Usados a ciegas, cada uno de ellos puede introducir limitaciones innecesarias.
A medida que los motores se vuelven más integrados, compactos y específicos para cada aplicación, el diseño de los devanados pasa del segundo plano al primer plano de las decisiones de ingeniería.
En 2026, comprender la topología del devanado del estator ya no será un conocimiento opcional. Es fundamental y, a menudo, la diferencia silenciosa entre un motor que simplemente cumple con las especificaciones y uno que funciona de manera confiable en el mundo real.
