Il design dell'avvolgimento dello statore raramente ottiene l'attenzione che merita.
Nella maggior parte delle discussioni sui motori, l'attenzione gravita verso i magneti, gli algoritmi di controllo o le cifre principali della coppia. Tuttavia, in pratica, il modo in cui uno statore viene avvolto (distribuito o concentrato) gioca un ruolo decisivo nel comportamento di un motore in termini di efficienza, scorrevolezza, rumore, stabilità termica e producibilità.
Poiché i sistemi di movimento si muovono verso una maggiore precisione, ingombri più piccoli e cicli di lavoro più lunghi, la scelta tra avvolgimento distribuito e avvolgimento concentrato non è più una discussione teorica. Nel 2026, si tratta di una decisione ingegneristica pratica che influisce direttamente sulle prestazioni del sistema e sull’affidabilità della produzione.
Questo articolo spiega le differenze principali tra gli avvolgimenti statorici distribuiti e concentrati, come ciascuno di essi si è evoluto, dove gli ingegneri spesso li fraintendono e in che modo i team esperti scelgono tra i due nelle applicazioni moderne.
L'avvolgimento dello statore è il cuore elettromagnetico di un motore elettrico. La sua geometria determina come vengono generati i campi magnetici, come viene prodotta la coppia e con quale fluidità tale coppia viene erogata al rotore.
Nelle prime epoche industriali, la progettazione degli avvolgimenti era spesso vincolata da limitazioni di produzione. Oggi, con apparecchiature di avvolgimento migliorate, strumenti di simulazione e requisiti più severi a livello di sistema, la topologia di avvolgimento è diventata una leva di progettazione deliberata piuttosto che una scelta predefinita.
Entro il 2026, l’avvento delle apparecchiature di precisione, dei dispositivi medici, della robotica collaborativa e dell’automazione compatta ha riportato al centro l’attenzione sulla progettazione degli avvolgimenti, in particolare sul compromesso tra avvolgimenti distribuiti e concentrati.
L'avvolgimento distribuito è l'approccio tradizionale utilizzato in molti motori AC e BLDC.
Invece di raggruppare tutte le spire di una fase in un singolo dente o scanalatura, le bobine sono distribuite su più scanalature dello statore. Ogni fase si sovrappone spazialmente alle altre, creando un campo magnetico più uniforme e sinusoidale attorno al traferro.
Gli avvolgimenti distribuiti sono noti per:
Distribuzione uniforme del flusso d'aria
Contenuto armonico inferiore
Ondulazione di coppia ridotta
Funzionamento più silenzioso a velocità costante
Queste caratteristiche rendono gli avvolgimenti distribuiti particolarmente adatti per applicazioni in cui la fluidità del movimento e le prestazioni acustiche sono fondamentali.
Storicamente, gli avvolgimenti distribuiti si allineavano bene con i motori CA alimentati dalla rete e successivamente si sono tradotti naturalmente nei primi progetti di motori BLDC. Il loro comportamento elettromagnetico è tollerante e piccole variazioni nel posizionamento degli avvolgimenti tendono a mediarsi su più slot.
Per molti anni, ciò ha reso gli avvolgimenti distribuiti l’opzione più sicura e più ampiamente adottata.
Nonostante i loro vantaggi, gli avvolgimenti distribuiti non sono universalmente ideali, soprattutto nei sistemi compatti o sensibili ai costi.
Gli avvolgimenti distribuiti spesso richiedono avvolgimenti terminali più lunghi. Ciò aumenta l'utilizzo del rame, la resistenza elettrica e la generazione di calore, in particolare nei telai di piccole dimensioni.
Man mano che i sistemi si restringono, queste inefficienze diventano più evidenti.
Gli avvolgimenti distribuiti sono generalmente più complessi da produrre. L’automazione è possibile, ma gli strumenti, la configurazione e il controllo qualità diventano più impegnativi su larga scala.
Per i cicli di produzione di volume medio, questa complessità può influire sulla prevedibilità dei costi e sui tempi di consegna.

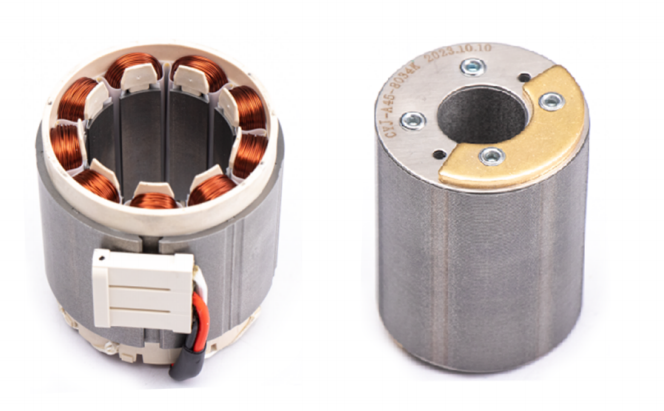

Gli avvolgimenti concentrati adottano un approccio fondamentalmente diverso.
Ciascun avvolgimento di fase è concentrato attorno a un singolo dente o a un piccolo gruppo di denti. Le bobine non si sovrappongono lungo la circonferenza dello statore come fanno gli avvolgimenti distribuiti.
Ciò si traduce in una struttura di avvolgimento più compatta e modulare.
Gli avvolgimenti concentrati sono valutati per:
Giri finali più corti
Fattore di riempimento del rame più elevato
Perdite nel rame inferiori nei motori compatti
Produzione più semplice e più scalabile
Poiché il rame viene utilizzato in modo più efficiente, gli avvolgimenti concentrati spesso raggiungono una maggiore densità di coppia nei piccoli motori.
La crescita dei motori BLDC compatti, dei motori slotless e dei sistemi di azionamento integrati ha accelerato l’adozione di avvolgimenti concentrati.
Mentre gli OEM spingevano per ingombri più piccoli e assemblaggi più leggeri, i miglioramenti in termini di efficienza elettrica derivanti dagli avvolgimenti con estremità più corte sono diventati sempre più interessanti.
Inoltre, le architetture di avvolgimento concentrato si allineano bene con le moderne apparecchiature di avvolgimento automatizzato, riducendo la variabilità nella produzione su media scala, un'area in cui fornitori orientati all'ingegneria come Modar Motor hanno silenziosamente creato vantaggi.
Al centro della discussione tra distribuzione e concentrazione si trova un compromesso fondamentale.
Gli avvolgimenti distribuiti eccellono nella fluidità della coppia
Gli avvolgimenti concentrati eccellono in termini di densità di coppia e compattezza
Poiché gli avvolgimenti concentrati creano campi magnetici più localizzati, tendono a introdurre un contenuto armonico più elevato nel flusso del traferro. Ciò può provocare un aumento dell'ondulazione della coppia, delle vibrazioni e del rumore udibile se non gestito con attenzione.
Gli avvolgimenti distribuiti mitigano naturalmente questi effetti attraverso la media spaziale.
Le prestazioni termiche sono uno degli aspetti più fraintesi nella scelta degli avvolgimenti.
Gli avvolgimenti concentrati localizzano il calore in modo più forte. Mentre i percorsi in rame più brevi riducono le perdite resistive, il calore può accumularsi attorno ai singoli denti se i percorsi termici sono progettati in modo inadeguato.
Gli avvolgimenti distribuiti diffondono il calore in modo più uniforme ma generano più calore totale a causa della maggiore lunghezza del rame.
Nel 2026, gli ingegneri valutano sempre più i progetti degli avvolgimenti insieme ai materiali dell’alloggiamento, alle strategie di invasatura e ai cicli di lavoro piuttosto che separatamente.
La topologia dell'avvolgimento influisce direttamente sul comportamento del controllo.
I motori con avvolgimenti distribuiti spesso producono forme d'onda di back-EMF più uniformi, semplificando il controllo e riducendo la sensibilità alle basse velocità.
I motori ad avvolgimento concentrato possono richiedere maggiore attenzione nella messa a punto del controllo, in particolare nelle applicazioni di precisione o a bassa velocità. Tuttavia, i controller moderni e una migliore simmetria degli avvolgimenti hanno ridotto significativamente questo divario.
I motori slotless introducono una prospettiva ibrida.
La maggior parte dei motori CC senza spazzole e senza slot utilizzano principi di avvolgimento distribuiti senza denti dello statore, eliminando quasi completamente la coppia di cogging. Ciò rende la qualità e la simmetria dell'avvolgimento ancora più critiche.
In tali progetti, la distinzione tra concetti distribuiti e concentrati si sposta dalla geometria delle fessure alla distribuzione delle bobine e all'uniformità magnetica, aree in cui l'esperienza nella produzione conta più delle definizioni dei libri di testo.
Diversi errori ricorrenti compaiono nei progetti:
Scegliere avvolgimenti concentrati esclusivamente per la densità di coppia senza valutare l'impatto delle vibrazioni
Supponendo che gli avvolgimenti distribuiti siano sempre più silenziosi senza considerare l'integrazione meccanica
Ignorare la ripetibilità della produzione nella produzione su media scala
Trattare la scelta dell'avvolgimento come indipendente dalla progettazione termica e di controllo
I team che rivisitano questi presupposti in anticipo in genere evitano le riprogettazioni in fase avanzata.
Entro il 2026, la selezione degli avvolgimenti sarà raramente ridotta a 'migliore o peggiore'.
Invece, gli ingegneri esperti chiedono:
Cosa conta di più: morbidezza o compattezza?
L'applicazione è dominante in termini di velocità o coppia?
Quanto è sensibile il sistema alle vibrazioni e al rumore?
Quale volume e consistenza di produzione sono richiesti?
I fornitori con una forte comunicazione tecnica, piuttosto che offerte puramente basate sul catalogo, tendono a ottenere risultati migliori in questo processo decisionale. È qui che aziende come Modar Motor vengono spesso coinvolte fin dall'inizio, non per promuovere un tipo di avvolgimento, ma per allinearlo ai vincoli applicativi effettivi.
Gli avvolgimenti statorici distribuiti e concentrati non sono tecnologie concorrenti. Sono strumenti.
Utilizzati in modo appropriato, ciascuno offre prestazioni eccellenti. Usati alla cieca, ciascuno può introdurre limitazioni non necessarie.
Man mano che i motori diventano sempre più integrati, compatti e specifici per l’applicazione, la progettazione degli avvolgimenti passa dallo sfondo al primo piano nelle decisioni ingegneristiche.
Nel 2026, comprendere la topologia degli avvolgimenti dello statore non è più una conoscenza facoltativa. È fondamentale e spesso rappresenta la minima differenza tra un motore che soddisfa semplicemente le specifiche e uno che funziona in modo affidabile nel mondo reale.
