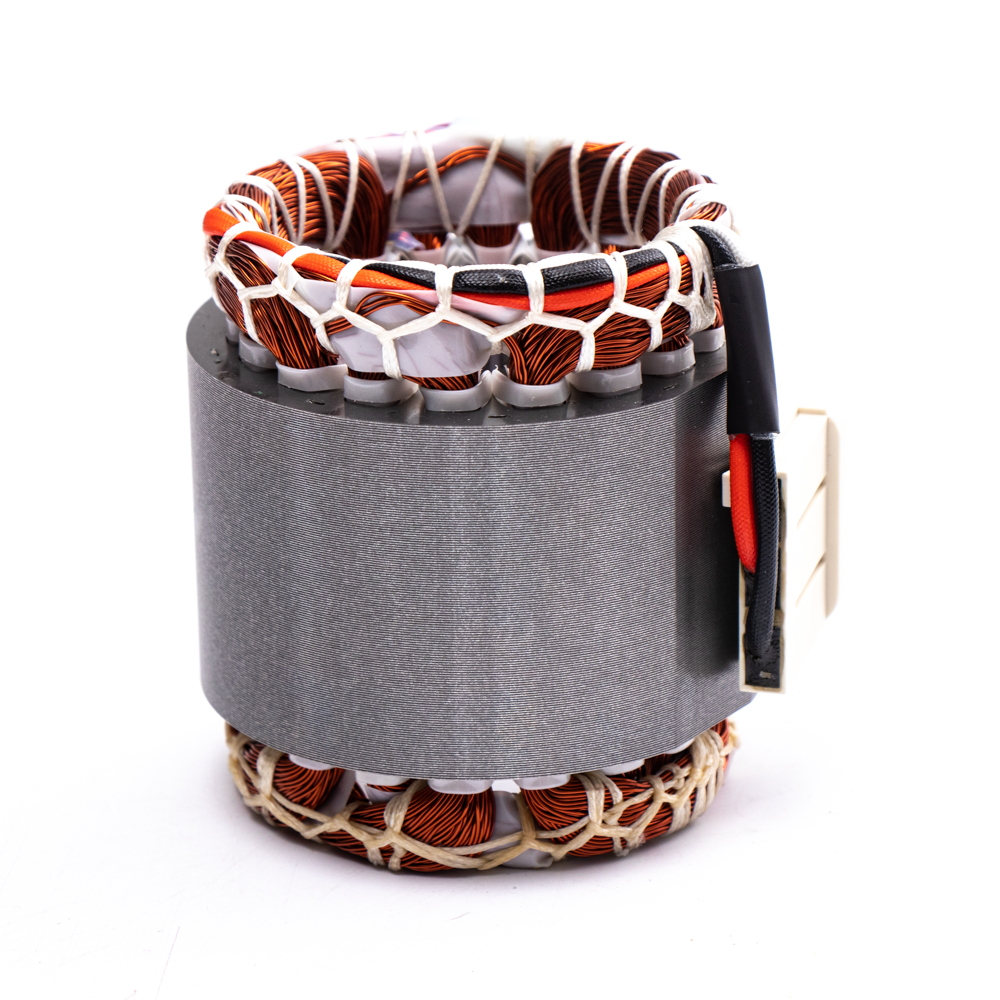

85mm Dağıtılmış Sargı Statoru ve Rotor – Ürüne Genel Bakış

85 mm dağıtılmış sargı statörü ve rotor seti, istikrarlı elektromanyetik performans ve düzgün tork çıkışı gerektiren elektrikli kompresör ve pompa motorları için tasarlanmıştır.
Konsantre sargı yapılarıyla karşılaştırıldığında dağıtılmış sargı düzeni, tork dalgalanmasını ve harmonik bozulmayı azaltmaya yardımcı olarak onu düşük titreşim ve akustik performansın kritik olduğu uygulamalar için uygun hale getirir.

Bu stator-rotor platformu, 320V ve 400V gibi tipik otomotiv voltaj sistemlerini destekler ve kapalı veya yarı kapalı motor gruplarında uzun görev döngüleri için optimize edilmiştir.

Temel Özellikler

• Daha yumuşak tork ve daha düşük NVH için dağıtılmış sarma tasarımı

• Geniş hız aralıklarında kararlı elektromanyetik özellikler

• Kompresör ve pompa motor mimarileriyle uyumlu

• 320V / 400V elektrikli tahrik platformları için uygundur

• OEM entegrasyonu ve uzun vadeli üretim programları için optimize edilmiştir

85mm Dağıtılmış Sargı Stator ve Rotorun Tipik Uygulamaları

Bu 85 mm'lik dağıtılmış sargı statoru ve rotoru uygulamalarda yaygın olarak kullanılır . , düzgün çalışmanın, sürekli çalışmanın ve termal kararlılığın  gerekli olduğu

Elektrikli kompresör sistemlerinde dağıtılmış sargı yapısı, daha düzgün manyetik akı dağılımı elde edilmesine yardımcı olur, bu da uzun çalışma döngüleri sırasında istikrarlı basınç çıkışını ve daha sessiz çalışmayı destekler.  85 mm dağıtılmış sargı statoru ve rotoru,  değişken yük koşullarında tutarlı performans gerektiren otomotiv ve endüstriyel kompresör çözümlerinde yaygın olarak uygulanır.

Pompa motoru uygulamalarında  85mm dağıtık sargılı stator ve rotor  , özellikle akış stabilitesi ve güvenilirliğin ön planda tutulduğu sistemlerde hem su pompaları hem de yağ pompaları için de uygundur.  85 mm dağıtılmış sargı statoru ve rotoru  , motor tasarımına ve sistem gereksinimlerine bağlı olarak farklı yer değiştirme sınıflarına (12~34CC aralıkları) uyarlanabilir.

Tipik kullanım durumları şunları içerir:

• Elektrikli klima kompresörleri

• Akü soğutma ve termal yönetim kompresörleri

• Termal sirkülasyon sistemleri için su pompası motorları

• Yağlama ve hidrolik alt sistemler için yağ pompası motorları

• Sürekli çalışan endüstriyel kompresör uygulamaları

85mm Dağıtılmış Sargı Stator ve Rotorunun Teknik Özellikleri

Seri

Aşağıdaki teknik veriler  85 mm Dağıtılmış Sargı Stator ve Rotor  Serisi için geçerlidir.

Elektriksel Parametreler

• Nominal voltaj seçenekleri: 0-800V.

• Nominal hız: 0-8600 rpm (özelleştirilmiş)

• Nominal Tork: 0-7,2Nm (özelleştirilmiş)

• Çıkış gücü aralığı: 1.6-5.02kw (özelleştirilmiş)

• Uyarlanmış pompa deplasman aralığı: 12-34CC

Mekanik Parametreler

• 85mm stator dış çapı

• 54mm rotor dış çapı




İsteğe Bağlı Yapılandırmalar

• Denge ağırlığı isteğe bağlı

• Şaft eklenebilir ve özelleştirilebilir

Standart Model Parametreleri

Modeli

derecelendirildi Güç

derecelendirildi Gerilim

derecelendirildi Akım

derecelendirildi Tork

Nominal Hız

Yeterlik

Akım Yoğunluğu

Termal Yük

F85-27

1.60kw

300V

15Silah

2,5 Nm

10000rpm

%90,02

10Amm²

602J

F85-45

1.80kw

320V

7.0Silahlar

4.0 Nm

4500rpm

%90,05

16Amm²

854J

F85-50

3.20kw

350V

11Silah

5,4 Nm

6000rpm

%91,20

18Amm²

892J

F85-54

4,25kw

400V

16Silah

5,2 Nm

8000rpm

%91,80

21Amm²

1100J

F85-60

5.02kw

400V

18Silah

6,0 Nm

8000rpm

%91,80

22Amm²

1210J

standart stator çizimi

standart  rotor çizimi

SSS – 85mm Dağıtılmış Sargı Statoru ve Rotor

S1: Bu 85 mm'lik statorda dağıtılmış sargının ana avantajı nedir?

Dağıtılmış sargı, tork dalgalanmasını ve elektromanyetik gürültüyü azaltmaya yardımcı olarak düzgün ve sürekli çalışmaya uygun hale getirir.

S2:  85mm dağıtılmış sargı statoru ve rotoru  elektrikli kompresörler için uygun mudur?

Evet,  85 mm dağıtılmış sargı statoru ve rotoru,  sabit basınç çıkışı ve düşük titreşim gerektiren elektrikli kompresör motorlarında yaygın olarak kullanılır.

S3:  85mm dağıtılmış sargı statoru ve rotoru  pompa motorları için de kullanılabilir mi?

Evet, sistem tasarımına bağlı olarak hem su pompası hem de yağ pompası motorlarına  85 mm dağıtılmış sargı statoru ve rotoru  uygulanabilir.

S4: hangi voltaj sistemlerini  85 mm dağıtılmış sargı statoru ve rotoru  destekler?

85 mm dağıtılmış sargı statoru ve rotoru,  genellikle 0-800V otomotiv elektrikli platformları için tasarlanmıştır.

S5:  85 mm dağıtılmış sargı statoru ve rotoru  farklı CC aralıkları için özelleştirilebilir mi?

Evet, uygulanabilir deplasman 12-34CC aralığı motor tasarımına bağlıdır ve proje ihtiyaçlarına göre ayarlanabilir.

S6: üzerindeki denge ağırlığı  85 mm dağıtılmış sargı statoru ve rotorun  çıkarılabilir mi?

Evet, denge ağırlığı çıkarılabilir.
