محرك بدون فتحات مقاس 10 مم - محرك BLDC دقيق ومدمج

محرك DC بدون فتحة مقاس 10 مم - نظرة عامة على المنتج

تم تصميم المحرك بدون فرش مقاس 10 مم للتطبيقات الدقيقة التي تتطلب عزم دوران أعلى مع الحفاظ على الحركة السلسة.

يمثل المحرك بدون فرش مقاس 10 مم نقطة انتقال بين المحركات الصغيرة الحجم والمحركات الدقيقة المدمجة من الدرجة الصناعية.

يضمن هيكل التعبئة بدون فتحات تموجًا منخفضًا لعزم الدوران، مما يجعله مناسبًا للحركة التي يتم التحكم فيها والأنظمة التي تعتمد على ردود الفعل.

الميزات الرئيسية

• محرك BLDC بدون فتحة بحجم إطار 10 مم

• خرج عزم دوران سلس مع تموج منخفض

• كثافة طاقة أعلى من المحركات الصغيرة

• مناسبة لأنظمة التحكم الدقيقة

• الأمثل لتكامل OEM

التطبيقات النموذجية  لمحرك DC بدون فتحات مقاس 10 مم

المحرك بدون فرش بدون فتحات مقاس 10 مم على نطاق واسع في  يتم تطبيق  الأتمتة الدقيقة والأنظمة الآلية المدمجة.

في الأنظمة الفرعية الروبوتية، غالبًا ما يتم استخدام  محرك بدون فتحات مقاس 10 مم  للمحاور المساعدة أو محركات المؤثر النهائي أو وحدات تحديد المواقع الدقيقة.

في المعدات الطبية، يدعم  المحرك بدون فتحة مقاس 10 مم  الحركة التي يتم التحكم فيها حيث يتطلب الأمر الاستقرار والتكرار.

تشمل التطبيقات النموذجية ما يلي:

• مكونات روبوتية دقيقة

• وحدات قيادة المعدات الطبية

• معدات التفتيش الآلي

• أنظمة تحديد المواقع المدمجة

• المضخات والمحركات الدقيقة

الفنية  المواصفات  لمحرك DC بدون فتحة مقاس 10 مم

تنطبق البيانات الفنية التالية على  10محرك DC بدون فتحات بدون فتحات مم.

المعلمات الكهربائية

• خيارات الجهد المقنن: 12 فولت إلخ.

• السرعة المقدرة: 35000 دورة في الدقيقة (حسب الطلب)

• عزم الدوران المقدر: 1.5mN.m (حسب الطلب)


• طاقة الإخراج: 5 واط (حسب الطلب)

التكوينات الاختيارية

• أجهزة استشعار القاعة أو ردود فعل التشفير

• أنواع رمح أو موصل مخصصة

• اختلافات الكابل أو المحطة




محرك بدون فتحة.pdf



الخصائص الحركية

رقم جزء المحرك

10ZWWC26

أزواج القطب

-

1

المقاومة الطرفية، الطور-الطور

أوم

4.5

الحث الطرفي، المرحلة المرحلة

م ح

0.15

طريقة اتصال اللف

-

اتصال دلتا

فئة العزل

-

ب

نوع الواجب

-

S2

طريقة ردود الفعل

-

مستشعر القاعة

زاوية التبادل

-

120.

قوة العزل (تحمل الجهد)

-

300 فولت تيار متردد/1 كيلو هرتز/1 مللي أمبير/1 ثانية

مقاومة العزل

-

100 ميجا أوم/300 فولت تيار مستمر

وزن

ز

14.3

الجهد المقنن

V

12

القوة المقدرة

دبليو

5

عزم الدوران المقدر

م.ن·م

1.5

السرعة المقدرة

دورة في الدقيقة

28500

التصنيف الحالي

أ

0.56

لا توجد سرعة التحميل

دورة في الدقيقة

35000

لا يوجد تحميل الحالي

أ

0.065

الكفاءة الحركية

%

67

الضوضاء (الضوضاء المحيطة 20 ديسيبل، مسافة الاختبار 1 متر)

ديسيبل

<50

المقاومة الحرارية (بدون تحميل)

ك / ث

10.6

درجة الحرارة المحيطة

درجه مئوية

22.3

أقصى درجة حرارة اللف

درجه مئوية

70

ثابت عزم الدوران

م ن · م / أ

2.68

ثابت EMF الخلفي - قيمة الذروة

الخامس/كربم

0.4

ثابت EMF الخلفي - القيمة الفعالة

الخامس/كربم

0.28

ذروة عزم الدوران

م.ن·م

7.15

الذروة الحالية

أ

3

القصور الذاتي للدوار

جم·سم⊃2;

0.026

ثابت الزمن الميكانيكي

آنسة

1.63

نهاية الجرس

-

الفولاذ المقاوم للصدأ

تحمل

-

محمل كروي ذو أخدود عميق

مغناطيس

-

اللبيدة ندفيب

رمح الدوران

-

الصلب الكربوني

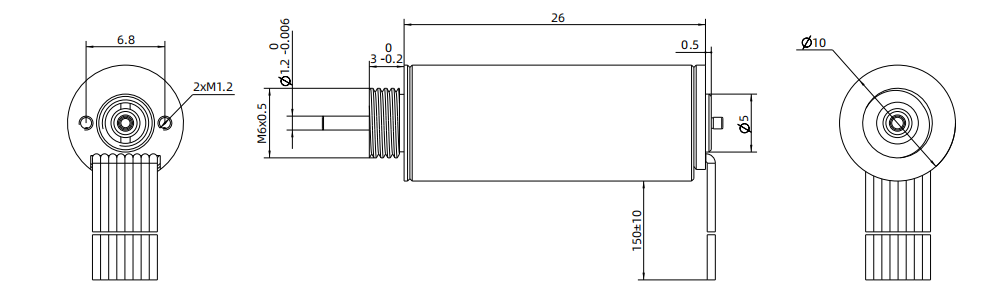

رسم الأبعاد  لمحرك بدون فتحات مقاس 10 مم 10ZWWC26

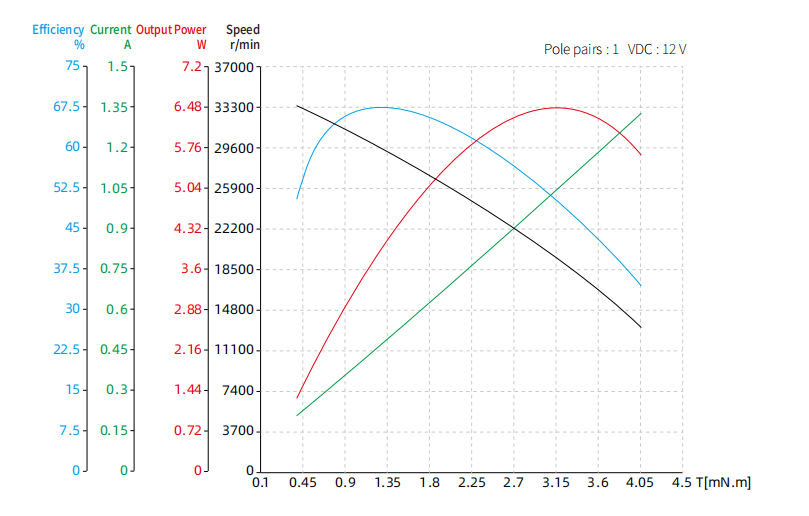

منحنى الأداء  للمحرك بدون فتحات مقاس 10 مم 10ZWWC26

الأسئلة الشائعة - محرك DC بدون فتحة مقاس 10 مم

Q1: هل  المحرك بدون فتحة مقاس 10 مم  مناسب للروبوتات؟

نعم، خاصة بالنسبة للدقة والمحركات الآلية المساعدة.

Q2: ما مدى سلاسة إخراج عزم الدوران؟

سلس للغاية بسبب تصميم اللف بدون فتحات.

Q3: هل يمكن  للمحرك بدون فتحة مقاس 10 مم  أن يدعم التحكم في الحلقة المغلقة؟

نعم، مع تكامل التشفير.

س 4: هل التشغيل المستمر ممكن؟

نعم، في ظل الظروف الحرارية المصممة.

س 5: هل يمكن تخصيص المعلمات؟

نعم، يمكن تعديل الجهد واللف.

س 6: هل تدعم العينات الهندسية؟

نعم، العينات متاحة للتقييم.
