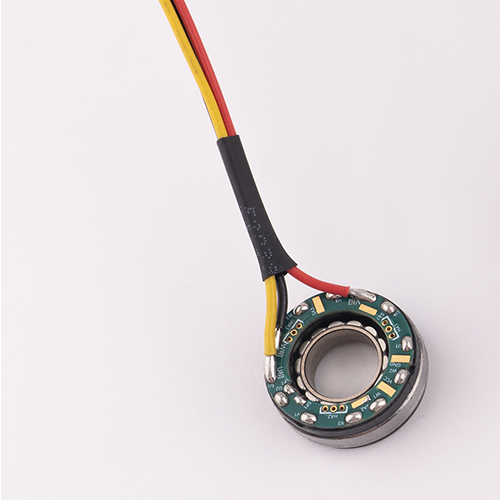

محرك عزم دوران بدون إطار مقاس 25 مم لتطبيقات الدفع المباشر الدقيقة

التطبيقات النموذجية  للمحرك بدون إطار مقاس 25 مم

تحديد موضع التطبيق

تم تصميم المحرك بدون إطار مقاس 25 مم لأنظمة الدفع المباشر فائقة الصغر حيث يجب تقليل مساحة التثبيت والقصور الذاتي.

الصناعات النموذجية وحالات الاستخدام

المحرك بدون إطار مقاس 25 مم بشكل شائع في المفاصل الآلية المصغرة، والأجهزة الطبية المحمولة، والأدوات البصرية الدقيقة، ومعدات التشغيل الآلي للمختبرات التي تتطلب حركة خفيفة الوزن وسريعة الاستجابة. يُستخدم

• الأدوات الطبية ومعدات التشخيص

• أنظمة تحديد المواقع البصرية

• وحدات أتمتة المختبرات

• المفاصل والمحركات الآلية الصغيرة




قيمة التكامل

يسمح القطر الصغير للمهندسين بدمج المحرك مباشرة في الآليات المدمجة، مما يحسن دقة تحديد المواقع مع تقليل التعقيد الميكانيكي.

المواصفات الفنية (سلسلة المحركات بدون إطار مقاس 25 مم)

تنطبق البيانات الفنية التالية على  المحرك بدون إطار مقاس 25 مم  25ZWC10X-1.

الخصائص الحركية

رقم جزء المحرك

25ZWC10X-1

القطر الخارجي للجزء الثابت

مم

25 (±0.016)

القطر الداخلي للدوار

مم

11.6 (+0.018)

عدد الفتحات

-

12

أزواج القطب

-

7

مقاومة مرحلة إلى مرحلة

أوم

0.42

الحث من مرحلة إلى مرحلة

م ح

0.123

طريقة اتصال اللف

-

اتصال النجمة

فئة العزل

-

ف

نوع الواجب

-

S2

طريقة ردود الفعل

-

/

زاوية التبادل

-

120 درجة

قوة العزل (تحمل الجهد)

-

600 فولت تيار متردد/1 ثانية/3 مللي أمبير

مقاومة العزل

-

50 ميجا أوم/500 فولت تيار مستمر

وزن الجزء الثابت

ز

20

وزن الدوار

ز

3.2

سرعة عدم التحميل

دورة في الدقيقة

26000

عدم التحميل الحالي

أ

0.65(المرجع)

الجهد المقنن

VDC

24

القوة المقدرة

دبليو

70

عزم الدوران المقدر

ن · م

0.032

السرعة المقدرة

دورة في الدقيقة

22650

التصنيف الحالي

أ

3.8

ثابت عزم الدوران

نانومتر / أ

0.009

ثابت EMF الخلفي (القيمة الفعالة)

VRMS/Krpm

0.65

ذروة عزم الدوران

ن · م

0.105

الذروة الحالية

أ

13.0

القصور الذاتي للدوار

جم·سم⊃2;

1.47

رسم الأبعاد

نوع الرصاص

لون الرصاص

وظيفة

UL1332 AWG20

أصفر

المرحلة U

أحمر

المرحلة الخامسة

أسود

المرحلة دبليو

منحنيات أداء عزم الدوران

محرك بدون إطار.pdf

الأسئلة الشائعة - محرك بدون إطار مقاس 25 مم

Q1: هل المحرك بدون إطار مقاس 25 مم مناسب للتشغيل المستمر؟
نعم، مع التصميم الحراري المناسب، يدعم المحرك بدون إطار مقاس 25 مم دورات العمل المستمرة.

Q2: هل يمكن محرك بدون إطار مقاس 25 مم في الأجهزة الطبية؟ استخدام
نعم، يستخدم المحرك بدون إطار مقاس 25 مم على نطاق واسع في المعدات الطبية والمختبرية المدمجة.

Q3: هل يشتمل المحرك بدون إطار مقاس 25 مم على غلاف أو عمود؟ يتم توفير
كعضو المحرك بدون إطار مقاس 25 مم دوار وعضو ساكن فقط من أجل التكامل المباشر.

Q4: هل يمكن تخصيص الجهد واللف؟
نعم، يمكن تصميم اللف والجهد ليناسب نظامك.

س5: هل يتم دعم تعليقات برنامج التشفير؟
نعم، المحرك يدعم تكامل التشفير الخارجي.

Q6: هل المحرك بدون إطار مقاس 25 مم مناسب لمشاريع OEM؟
نعم، تم تصميم المحرك بدون إطار مقاس 25 مم خصيصًا لتكامل OEM.
