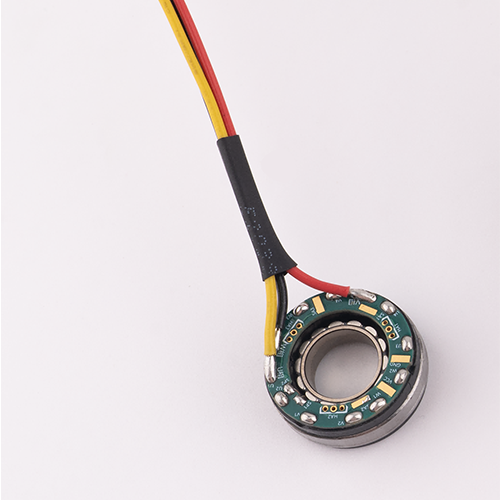

Hassas Doğrudan Tahrik Uygulamaları için 25 mm Çerçevesiz Tork Motoru

Tipik Uygulamaları 25mm Çerçevesiz Motorun

Uygulama Konumlandırma

25 mm çerçevesiz motor, kurulum alanının ve ataletin en aza indirilmesi gereken ultra kompakt doğrudan tahrikli sistemler için tasarlanmıştır.

Tipik Sektörler ve Kullanım Durumları

25 mm çerçevesiz motor, minyatür robotik eklemlerde, elde taşınan tıbbi cihazlarda, hassas optik cihazlarda ve hafif ve duyarlı hareket gerektiren laboratuvar otomasyon ekipmanlarında yaygın olarak kullanılır.

• Tıbbi aletler ve teşhis ekipmanları

• Optik konumlandırma sistemleri

• Laboratuvar otomasyon modülleri

• Küçük robotik eklemler ve aktüatörler




Entegrasyon Değeri

Küçük çap, mühendislerin motoru doğrudan kompakt mekanizmalara entegre etmelerine olanak tanır ve mekanik karmaşıklığı azaltırken konumlandırma doğruluğunu artırır.

Teknik Özellikler (25mm Çerçevesiz Motor Serisi)

Aşağıdaki teknik veriler  25 mm çerçevesiz motor  25ZWC10X-1 için geçerlidir.

Motorun Özellikleri

Motor parça numarası

25ZWC10X-1

Stator dış çapı

mm

25 (±0,016)

Rotor iç çapı

mm

11,6 (+0,018)

Yuva sayısı

-

12

Kutup çiftleri

-

7

Faz-faz direnci

Ω

0.42

Fazdan faza endüktans

mH

0.123

Sargı bağlantı yöntemi

-

Yıldız bağlantısı

Yalıtım sınıfı

-

F

Görev türü

-

S2

Geri bildirim yöntemi

-

/

Değiştirme açısı

-

120°

Yalıtım gücü (Dayanım gerilimi)

-

600VAC/1s/3mA

Yalıtım direnci

-

50MΩ/500VDC

Stator ağırlığı

G

20

Rotor ağırlığı

G

3.2

Yüksüz hız

RPM

26000

Yüksüz akım

A

0,65(REF)

Nominal gerilim

VDC

24

Nominal güç

K

70

Nominal tork

N·m

0.032

Nominal hız

RPM

22650

Nominal akım

A

3.8

Tork sabiti

Nm/A

0.009

Geri EMF sabiti (etkin değer)

Vrms/Krpm

0.65

Tepe torku

N·m

0.105

Tepe akımı

A

13.0

Rotor ataleti

g·cm²

1.47

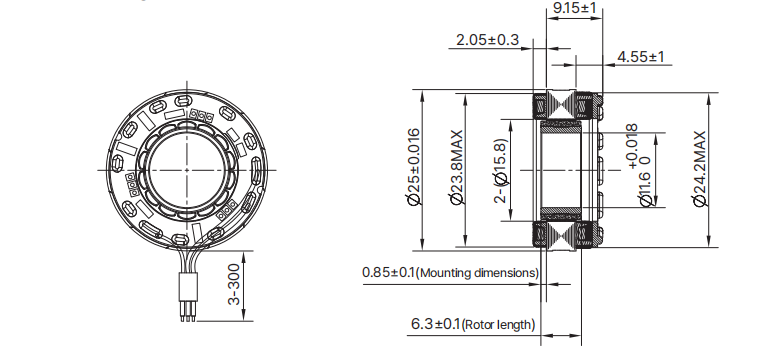

Boyut Çizimi

Çıkış tipi

Çıkış rengi

İşlev

UL1332 AWG20

Sarı

U fazı

Kırmızı

V fazı

Siyah

W fazı

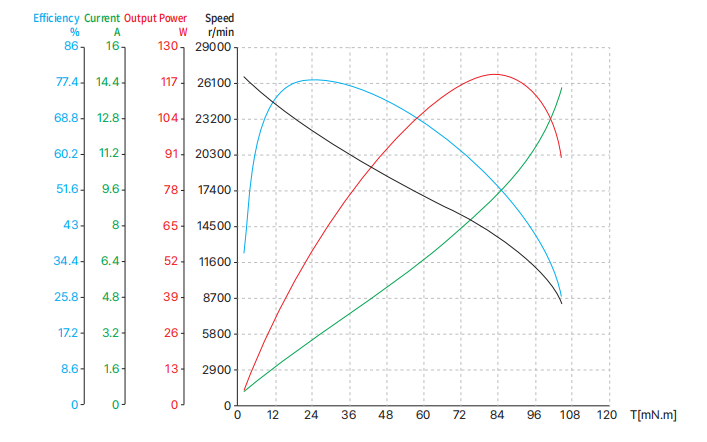

Tork Performans Eğrileri

çerçevesiz motor.pdf

SSS – 25mm Çerçevesiz Motor

S1: 25mm çerçevesiz motor sürekli çalışmaya uygun mu?
Evet, uygun termal tasarımla 25 mm çerçevesiz motor sürekli görev döngülerini destekler.

S2: 25mm çerçevesiz motor tıbbi cihazlarda kullanılabilir mi?
Evet, 25 mm çerçevesiz motor, kompakt tıbbi ve laboratuvar ekipmanlarında yaygın olarak kullanılmaktadır.

S3: 25 mm çerçevesiz motorda bir muhafaza veya şaft bulunur mu?
25mm çerçevesiz motor, doğrudan entegrasyon için yalnızca rotor ve stator olarak sağlanır.

S4: Gerilim ve sargı özelleştirilebilir mi?
Evet, sargı ve voltaj sisteminize göre uyarlanabilir.

S5: Kodlayıcı geri bildirimi destekleniyor mu?
Evet, motor harici kodlayıcı entegrasyonunu destekler.

S6: 25mm çerçevesiz motor OEM projelerine uygun mu?
Evet, 25 mm çerçevesiz motor, OEM entegrasyonu için özel olarak tasarlanmıştır.
