42ZYT
Modar-Motor
42mm
19W
57 mN·m
24V
100 % reines Kupfer
2
etwa 30 Tage

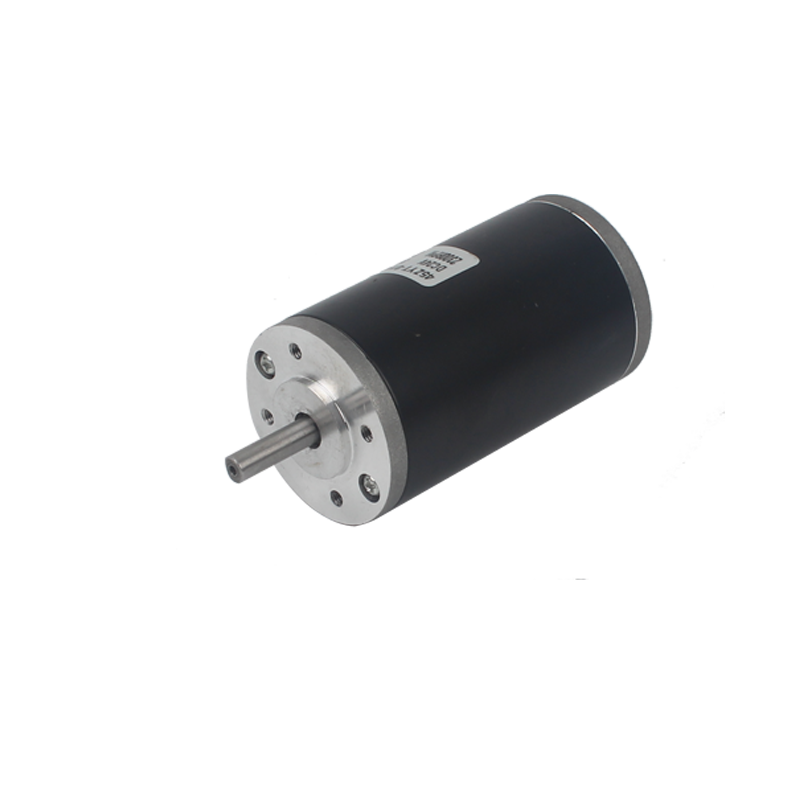

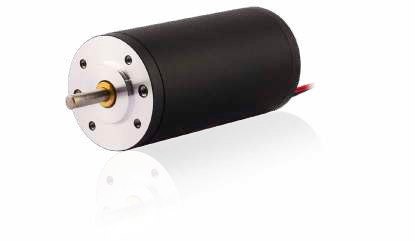

Der bürstenbehaftete Gleichstrommotor 42ZYT ist ein kompakter Gleichstrommotor mit einer Baugröße von 42 mm, der für Antriebssysteme mit begrenztem Platzangebot entwickelt wurde, die eine stabile Drehzahlregelung und eine zuverlässige Drehmomentabgabe erfordern.
Mit einer einfachen Bürstenstruktur bietet die bürstenbehaftete Gleichstrommotorserie 42ZYT Kosteneffizienz, einfache Steuerung und flexible Anpassung für eine Vielzahl von OEM-Anwendungen.
Der bürstenbehaftete Gleichstrommotor 42ZYT eignet sich sowohl für den intermittierenden als auch für den Dauerbetrieb und ist somit eine praktische Lösung für kleine Maschinen und integrierte elektromechanische Systeme.
Gebürsteter Gleichstrommotor mit 42 mm Außendurchmesser
Kompakte Bauweise für begrenzten Einbauraum
Stabile Drehmoment- und Drehzahleigenschaften
Einfache Spannungs- und Geschwindigkeitsregelung
Entwickelt für OEM- und kundenspezifische Motorprojekte
Der bürstenbehaftete Gleichstrommotor 42ZYT wird häufig in Anwendungen eingesetzt, bei denen kompakte Größe, Kosteneffizienz und einfache Steuerung erforderlich sind.
Der bürstenbehaftete Gleichstrommotor 42ZYT eignet sich für kleine Antriebseinheiten, die in Geräte mit begrenztem Montageraum integriert sind, sowie für Geräte, die eine zuverlässige niedrige bis mittlere Leistungsabgabe erfordern.
Kleine Pumpen und Flüssigkeitshandhabungsgeräte
Elektrische Aktuatoren und lineare Bewegungssysteme
Automatisierungsgeräte und Steuergeräte
Medizinische und Laborinstrumente
Kompakte Maschinen und Industriegeräte für den Endverbraucher
Die folgenden technischen Daten gelten für das 42mm 42ZYT Bürsten-Gleichstrommotor.
Nennspannungsoptionen: 24 V usw.
Nenngeschwindigkeit: 3150 U/min (kundenspezifisch)
Nenndrehmoment : 57 mN.m (angepasst)
Ausgangsleistungsbereich: 19 W (kundenspezifisch)
42 mm Außendurchmesser
Kundenspezifischer Schaftdurchmesser und -länge
Maßgeschneiderte Abdeckungsmaße
können mit Getriebe individuell angepasst und auch als verschiedene Linearantriebe ausgelegt werden
| Motoreigenschaften | |||||||||||||||||||||||||||||||||||||||||||||||||
| Teilenummer des Motors | 42ZYTC85-1 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Nennspannung | V | 24 | |||||||||||||||||||||||||||||||||||||||||||||||
| Nenndrehmoment | mN·m | 57 | |||||||||||||||||||||||||||||||||||||||||||||||
| Nenngeschwindigkeit | U/min | 3150 | |||||||||||||||||||||||||||||||||||||||||||||||
| Nennstrom | A | 1.45 | |||||||||||||||||||||||||||||||||||||||||||||||
| Leerlaufgeschwindigkeit | U/min | 4000 | |||||||||||||||||||||||||||||||||||||||||||||||
| Leerlaufstrom | A | 0.3 | |||||||||||||||||||||||||||||||||||||||||||||||
| Nennleistung | W | 19 | |||||||||||||||||||||||||||||||||||||||||||||||
| Stillstandsdrehmoment | mN·m | 256 | |||||||||||||||||||||||||||||||||||||||||||||||
| Stallstrom | A | 5.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| Drehmomentkonstante | mNm/A | 64.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| Gegen-EMK-Konstante | V/Krpm | 6.7 | |||||||||||||||||||||||||||||||||||||||||||||||
| Anschlusswiderstand | Ω | 4.65 | |||||||||||||||||||||||||||||||||||||||||||||||
| Anschlussinduktivität | mH | 3 | |||||||||||||||||||||||||||||||||||||||||||||||
| Rotorträgheit | g·cm² | 110 | |||||||||||||||||||||||||||||||||||||||||||||||
| Anlaufdrehmoment | mN·m | 20 | |||||||||||||||||||||||||||||||||||||||||||||||
| Lärm (Umgebungslärm 20 dB, Testabstand 1 m) | dB | <50 | |||||||||||||||||||||||||||||||||||||||||||||||
| Lebensspanne | H | >2500 | |||||||||||||||||||||||||||||||||||||||||||||||
| Isolationswiderstand | - | 100 MΩ/250 V | |||||||||||||||||||||||||||||||||||||||||||||||
| Arbeitszyklus | - | S1 | |||||||||||||||||||||||||||||||||||||||||||||||
| Motorgewicht | kg | 0.43 | |||||||||||||||||||||||||||||||||||||||||||||||

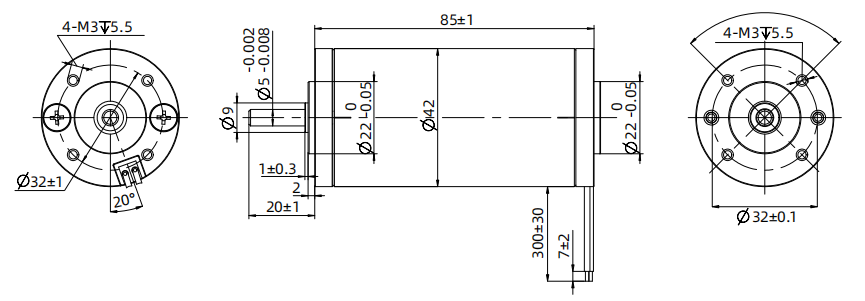

| 42ZYTC85-1 42-mm-Motorzeichnung |
 |

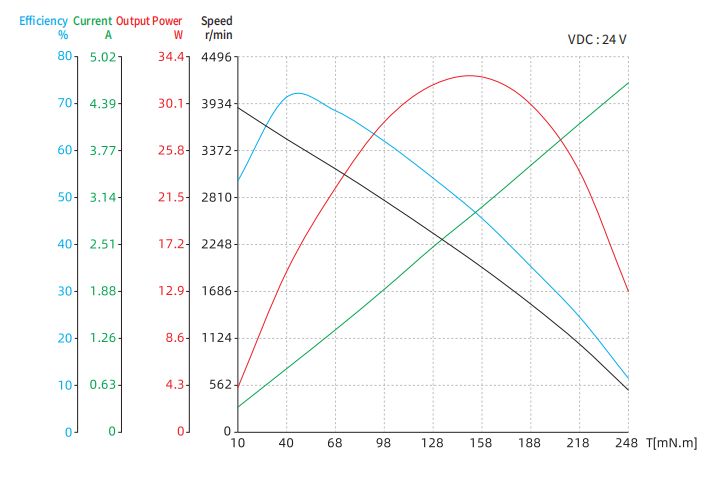

| 42ZYTC85-1 42-mm-Motorleistungskurve |
 |
F1: Ist der bürstenbehaftete Gleichstrommotor 42ZYT für den Dauerbetrieb geeignet?
Ja, bei richtiger thermischer Auslegung kann der bürstenbehaftete Gleichstrommotor 42ZYT Dauerbetriebsanwendungen unterstützen.
Ja, bürstenbehaftete Gleichstrommotoren ermöglichen eine einfache Drehzahlregelung über Spannungsanpassung.
Ja, Spannungs-, Wicklungs- und Wellenoptionen können individuell angepasst werden.
Automatisierung, medizinische Geräte, kleine Pumpen und kompakte Maschinen.
Getriebe sind optional und können je nach Projektbedarf geliefert werden.
Ja, die bürstenbehaftete Gleichstrommotorserie 42ZYT ist für OEM-Projekte und eine stabile Produktion konzipiert.
