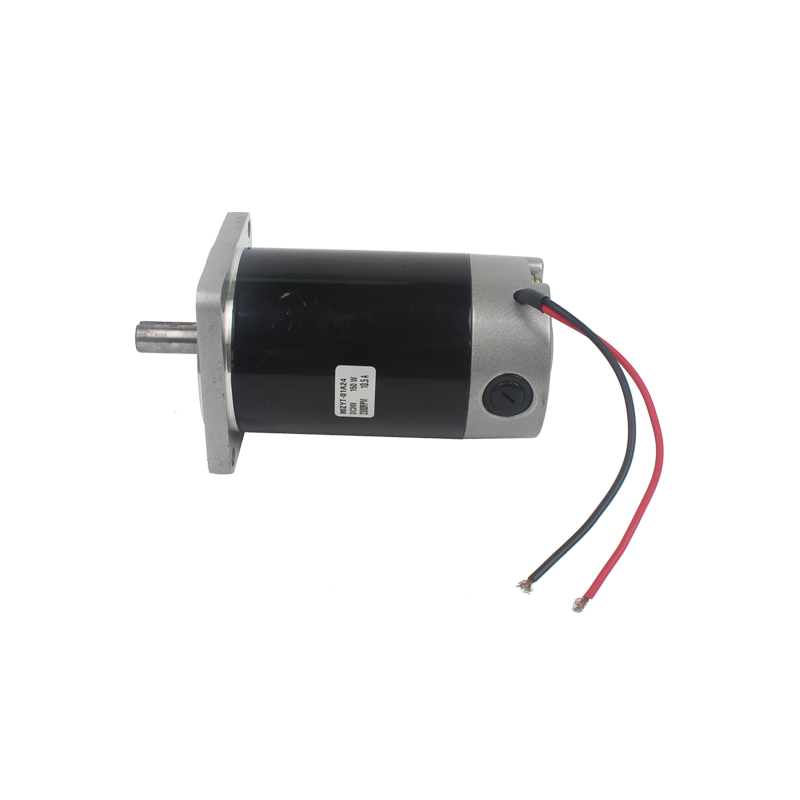

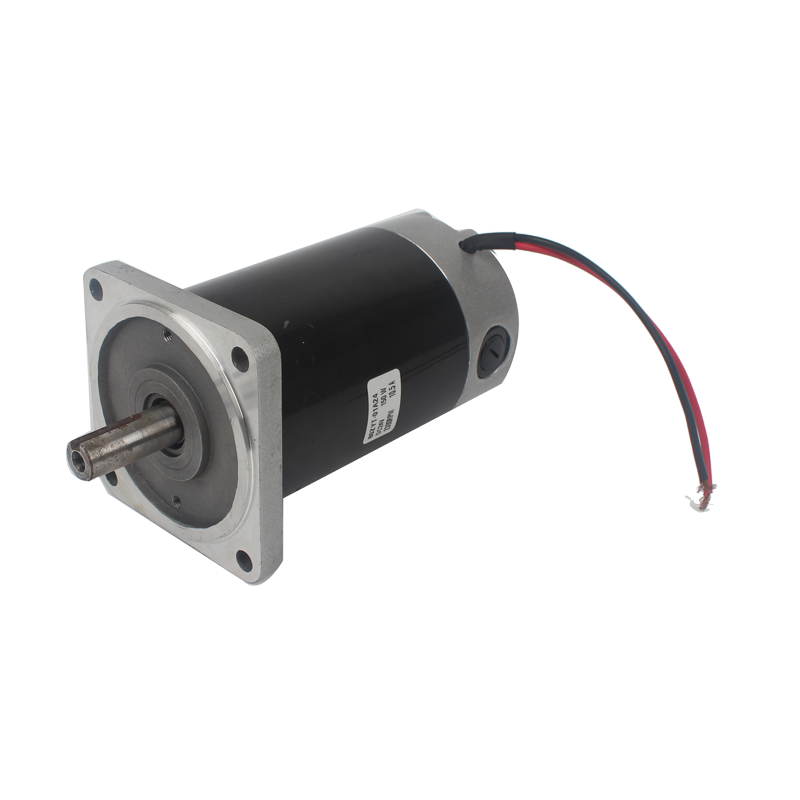

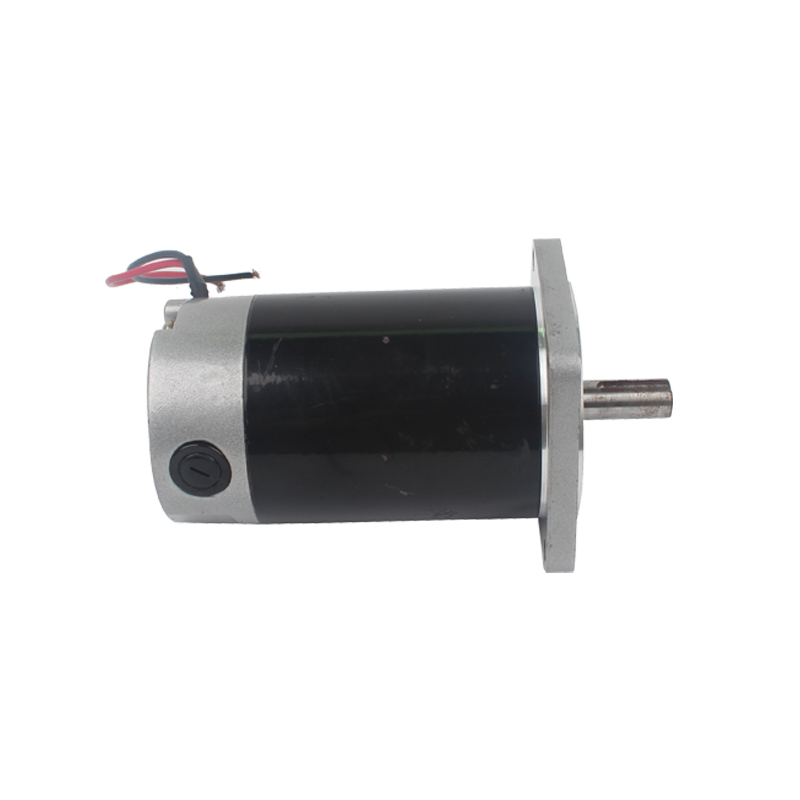

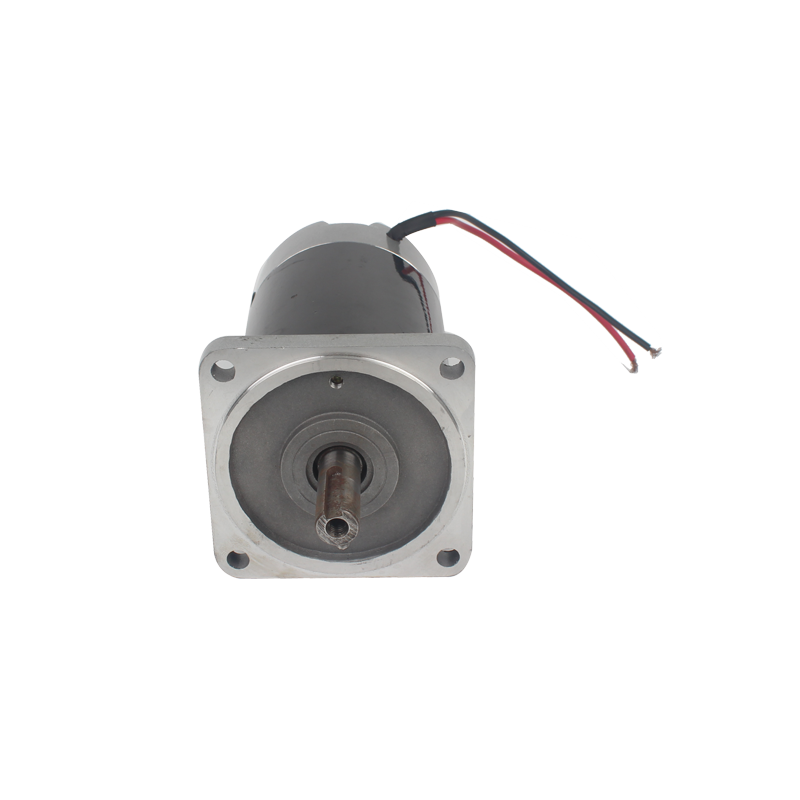

Der Gleichstromgetriebemotor der Serie 45ZYN ist eine kompakte Gleichstrommotorlösung mit Bürsten, die für OEM-Geräte entwickelt wurde, die eine stabile Drehzahl, eine zuverlässige Drehmomentabgabe und eine flexible mechanische Integration erfordern. Im Vergleich zu kleineren Gleichstrommotorserien bietet der 45ZYN-Motor ein größeres Motorgehäuse, eine stärkere Ausgangskapazität und mehr Modelloptionen, wodurch er für Automatisierungsgeräte, elektrische Stellantriebe, intelligente Geräte, Ventilsteuerungssysteme, medizinische Geräte und leichte Industriemaschinen geeignet ist.
Den repräsentativen technischen Daten zufolge umfasst die 45ZYN-Serie sowohl 24-V- als auch 28-V-DC-Motoroptionen mit einem Nenndrehmoment im Allgemeinen von 0,05 N·m bis 0,1 N·m und einer Nennleistung von etwa 18 W bis 31 W. Verschiedene Modelle bieten unterschiedliche Nenndrehzahlen, Motorlängen und Strombereiche, sodass Ingenieure die richtige Konfiguration entsprechend ihrer tatsächlichen Last und Installationsanforderungen auswählen können.
Für B2B- und OEM-Kunden kann Modar Motor kundenspezifische Unterstützung für Spannung, Wellenstruktur, Montageschnittstelle, Kabellänge, Steckertyp, Drehrichtung, Geschwindigkeit, Drehmoment und andere Leistungsparameter bieten. Unabhängig davon, ob der Motor in einem neuen Produktentwicklungsprojekt oder als Ersatzmotor für ein bestehendes Gerät eingesetzt wird, kann die 45ZYN-Serie mit praktischer technischer Unterstützung an verschiedene Anwendungsszenarien angepasst werden.

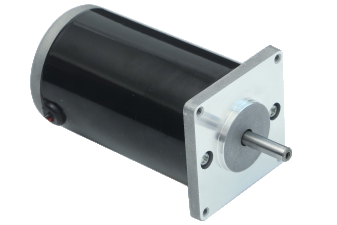

45ZYN
Modar-Motor
45mm
19-31W
0,05–0,1 Nm
24/28V
100 % reines Kupfer
2
etwa 30 Tage
Der bürstenbehaftete Gleichstrommotor 45ZYN wurde für Geräte entwickelt, die eine kompakte, aber stärkere Antriebsquelle als kleinere 40-mm-Motorplattformen benötigen. Mit einem Motordurchmesser von etwa 45 mm und einer integrierten Getriebestruktur bietet die bürstenbehaftete Gleichstrommotorserie 45ZYN ein praktisches Gleichgewicht zwischen Größe, Drehmoment, Geschwindigkeit und Installationsflexibilität.
Dies macht die bürstenbehaftete Gleichstrommotorserie 45ZYN zu einer geeigneten Wahl für OEM-Hersteller, die einen zuverlässigen Motor für wiederholte Bewegungen, Drehmechanismen, elektrische Steuerungssysteme und kompakte mechanische Baugruppen benötigen. Seine Struktur lässt sich leicht in verschiedene Produktdesigns integrieren, insbesondere wenn eine stabile Gleichstrommotorleistung und individuelle Montageabmessungen erforderlich sind.
Ein Hauptmerkmal der 45ZYN-Gleichstrombürstenmotorserie besteht darin, dass sie sowohl 24-V-Gleichstrom- als auch 28-V- Gleichstromversionen umfasst. Dies gibt Kunden mehr Flexibilität bei der Anpassung des Motors an verschiedene Stromversorgungssysteme.
Die 24-V-Modelle werden häufig in Automatisierungsgeräten, intelligenten Geräten, Aktorsystemen und industriellen Steuerungsprodukten verwendet. Die 28-V-Versionen eignen sich für Projekte, bei denen die Systemspannung etwas höher ist oder bei denen die vorhandene elektrische Plattform des Kunden eine Kompatibilität mit 28-V-Gleichstrommotoren erfordert.
Die technische Tabelle umfasst mehrere repräsentative Modelle, wie zum Beispiel:
Die 45ZYN001-Serie bietet ein Nenndrehmoment von ca. 0,05 N·m bei einer Nennleistung von ca. 19 W. Es eignet sich für Anwendungen, die eine höhere Drehzahl und ein moderates Drehmoment erfordern.
Die 45ZYN002-Serie bietet 0,06 N·m und ein Nenndrehmoment von etwa 20 W. eine Nennleistung von etwa Es kann für kompakte Geräte in Betracht gezogen werden, die ein etwas höheres Drehmomentniveau bei gleichbleibender Drehzahl benötigen.
Diese Modelle bieten ein Nenndrehmoment von ca. 0,1 N·m und eignen sich daher für Anwendungen mit höheren Lastanforderungen. Die Motorlänge beträgt ca. 79 mm und bietet eine höhere Ausgangsleistung bei kompakter Motorstruktur.
Die Modelle 45ZYN005 und 45ZYN007 basieren auf einer 28-V-DC-Plattform mit Nennleistungsoptionen von etwa 23 W bis 26 W. Diese Modelle eignen sich für Projekte, die einen 28-V-Betrieb und eine stabile mittlere Ausgangsleistung erfordern.
Die 45ZYN-Bürsten-Gleichstrommotorserie ist darauf ausgelegt, unter verschiedenen Arbeitsbedingungen eine stabile Laufleistung zu bieten. Gemäß der repräsentativen Tabelle liegt die Leerlaufdrehzahl 2200 U/min und 4300 U/min , während die Nenndrehzahl zwischen etwa 1700 U/min und 3700 U/min liegt.je nach ausgewähltem Modell zwischen etwa
Dieser Drehzahlbereich ermöglicht den Einsatz des Motors in Anwendungen, bei denen kontrollierte Rotation, gleichmäßige Bewegung und zuverlässige Leistung erforderlich sind. Für Anwendungen mit besonderen Drehzahl- oder Drehmomentanforderungen kann Modar Motor bei der Bewertung maßgeschneiderter Wicklungs-, Getriebe- oder Strukturlösungen helfen.
Bei OEM-Projekten reicht ein Standardmotor oft nicht aus. Unterschiedliche Produkte erfordern möglicherweise spezielle Wellenabmessungen, Befestigungslöcher, Ausgangsrichtung, Verkabelungsmethoden oder Leistungseinstellungen. Der bürstenbehaftete Gleichstrommotor 45ZYN kann individuell an das tatsächliche Design des Kunden angepasst werden.
Die Abtriebswelle kann mit verschiedenen Durchmessern, Längen, flachen Oberflächen, D-Schnitt-Formen, Gewinden, Keilnuten oder speziellen Bearbeitungsstrukturen angepasst werden.
Zu den Standardoptionen gehören 24 V und 28 V DC. Andere Spannungsanforderungen können je nach Projekt und Bestellmenge bewertet werden.
Motordrehzahl, Nenndrehmoment, Strom und Leistung können je nach Lastzustand, Arbeitszyklus und Arbeitsumgebung des Kunden angepasst werden.
Die Position der Montagelöcher, das Design der Frontabdeckung und die Installationsschnittstelle können an das Gerätegehäuse des Kunden angepasst werden.
Leitungslänge, Kabelrichtung, Anschlusstyp und Steckermodell können individuell angepasst werden, um die Montage bei der Massenproduktion zu vereinfachen.
Im Vergleich zu Gleichstrommotoren mit kleinerem Durchmesser bietet die bürstenbehaftete Gleichstrommotorserie 45ZYN eine höhere Drehmomentkapazität und eine stabilere Leistung für Geräte mit höherer mechanischer Belastung. Es ist eine praktische Wahl, wenn die Anwendung mehr Leistung erfordert, aber dennoch eine kompakte Motorstruktur benötigt.
Die bürstenbehaftete Gleichstrommotorserie 45ZYN umfasst verschiedene Spannungs-, Drehzahl-, Drehmoment-, Leistungs- und Längenoptionen. Dadurch können Ingenieure entsprechend der Gerätestruktur und den Arbeitsanforderungen ein geeignetes Modell auswählen, anstatt sich nur auf eine Standardspezifikation zu verlassen.
Der bürstenbehaftete Gleichstrommotor 45ZYN eignet sich für Maschinen mit begrenztem Innenraum. Sein kompaktes Gehäuse und die übersichtliche Montageschnittstelle erleichtern Produktentwicklern die Integration des Motors in elektrische Stellantriebe, automatische Mechanismen und kompakte Getriebesysteme.
Modar Motor unterstützt die maßgeschneiderte Motorenentwicklung für B2B-Kunden. Von der Prototypenauswahl bis zur Massenproduktion kann der Motor je nach Spannung, Drehzahl, Drehmoment, Welle, Montagestruktur, Kabel- und Steckeranforderungen angepasst werden.
Bei der Motorauswahl sollten mehr als nur Spannung und Leistung berücksichtigt werden. Lastdrehmoment, Anlaufstrom, Arbeitszyklus, Betriebstemperatur, Geräuschentwicklung, Installationsrichtung und Lebensdaueranforderungen wirken sich alle auf die endgültige Wahl des Motors aus. Modar Motor kann Kunden bei der Motoranpassung und Musterbewertung unterstützen, um das Entwicklungsrisiko zu reduzieren.
Der bürstenbehaftete Gleichstrommotor 45ZYN eignet sich für elektrische Aktuatoren, die eine kompakte Größe, ein stabiles Drehmoment und eine zuverlässige Bewegung erfordern. Abhängig von der mechanischen Übertragungsstruktur kann es in linearen oder rotatorischen Aktuatorsystemen eingesetzt werden.
Zu den wichtigen Motoranforderungen für Aktuatorhersteller gehören oft Anlaufdrehmoment, stabile Drehzahl, niedriger Strom, geeignete Wellenstruktur und langfristige Zuverlässigkeit. Die 45ZYN-Serie kann an diese Anforderungen angepasst werden.
Die bürstenbehafteten Gleichstrommotoren der Serie 45ZYN können in kleinen und mittleren Automatisierungsgeräten eingesetzt werden, einschließlich Übertragungsmodulen, Positionierungsgeräten, Vorschubmechanismen, rotierenden Plattformen und kompakten Steuerungssystemen.
In Automatisierungsanwendungen muss der Motor wiederholt arbeiten und eine konstante Leistung aufrechterhalten. Die bürstenbehaftete Gleichstrommotorserie 45ZYN bietet mehrere Modelloptionen zur Unterstützung unterschiedlicher Geschwindigkeits- und Drehmomentanforderungen.
Der bürstenbehaftete Gleichstrommotor 45ZYN kann in intelligenten Ventilsteuerungssystemen, elektrischen Ventilen und Flüssigkeitssteuerungsgeräten eingesetzt werden. Aufgrund seiner kompakten Bauweise eignet es sich für den Einbau in Ventilantriebe oder Steuermodule.
Für Ventilanwendungen benötigen Kunden möglicherweise ein bestimmtes Ausgangsdrehmoment, einen bestimmten Drehwinkel, eine bestimmte Wellenkonstruktion oder eine Grenzkontrollstruktur. Modar Motor kann dabei helfen, die Motorkonfiguration entsprechend der Ventillast und dem Arbeitszyklus zu bewerten.
Smart-Home-Geräte erfordern oft kompakte Motoren für Öffnungs-, Schließ-, Hebe-, Dreh- oder Verstellfunktionen. Die 45ZYN-Bürsten-Gleichstrommotorserie kann in intelligenten Schlössern, elektrischen Vorhängen, intelligenten Möbeln, automatischen Steuermodulen und anderen intelligenten Geräten verwendet werden.
Für diesen Markt sind stabiler Betrieb, geringe Geräuschentwicklung und eine maßgeschneiderte Installation wichtig. Die 45ZYN-Bürsten-Gleichstrommotorplattform bietet nützliche Flexibilität für die intelligente Produktentwicklung.
Die bürstenbehaftete Gleichstrommotorserie 45ZYN kann in bestimmten Medizin- und Gesundheitsgeräten eingesetzt werden, bei denen eine stabile Bewegung und eine kompakte Struktur erforderlich sind. Zu den möglichen Einsatzmöglichkeiten gehören Verstellmechanismen, rotierende Module, Probenhandhabungsgeräte und Hilfsantriebssysteme.
Bei medizinischen Anwendungen sollten Motorzuverlässigkeit, Temperaturanstieg, Geräuschpegel und Qualitätskonsistenz vor der Massenproduktion sorgfältig getestet werden.
Der bürstenbehaftete Gleichstrommotor 45ZYN kann auch in Verkaufsautomaten, Bürogeräten, gewerblichen Geräten, kleinen Verpackungsmaschinen und anderen Leichtindustriesystemen eingesetzt werden. Durch seinen praktischen Leistungsbereich eignet er sich für viele kompakte mechanische Antriebsanwendungen.
Die folgenden technischen Daten gelten für den 45mm 4 5ZYN DC-Bürstenmotor.
Nennspannungsoptionen: 24/28 V usw.
Nenngeschwindigkeit: 1700-3700 U/min (kundenspezifisch)
Nenndrehmoment: 0,05–0,1 Nm (kundenspezifisch)
Ausgangsleistungsbereich: 19 ~ 31 W (kundenspezifisch)
45 mm Außendurchmesser
Maßgeschneiderte Abdeckungsmontagegröße
Kundenspezifische Kabellänge und Anschluss
kann mit Getriebe individuell angepasst werden
Gebürsteter Gleichstrommotor.pdf

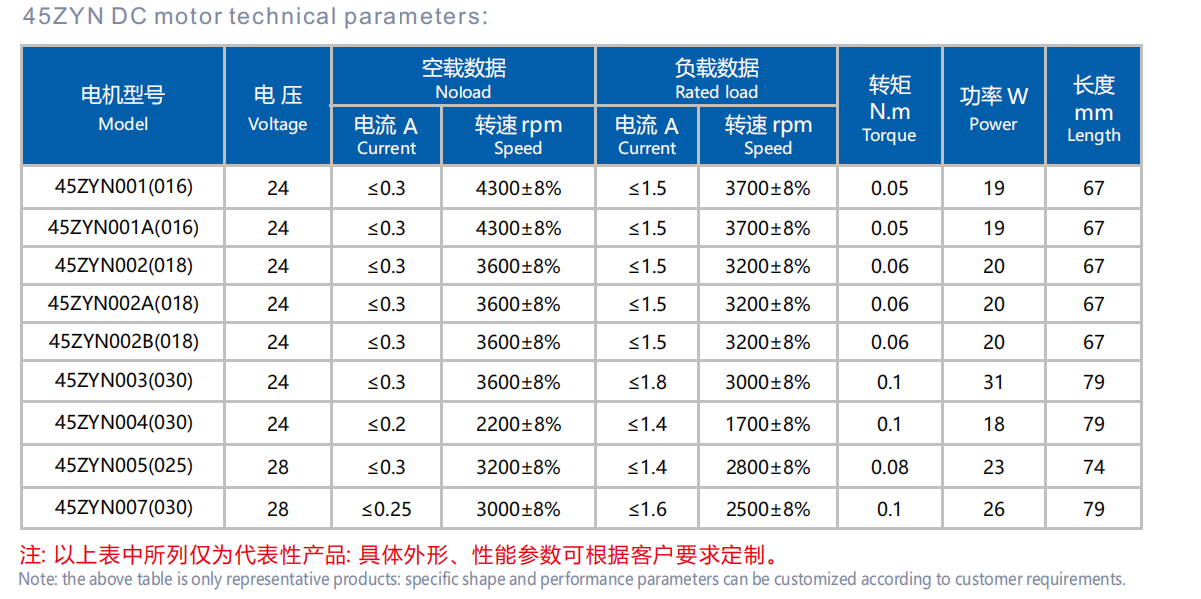

| Motoreigenschaften | |||||||||||||||
 |

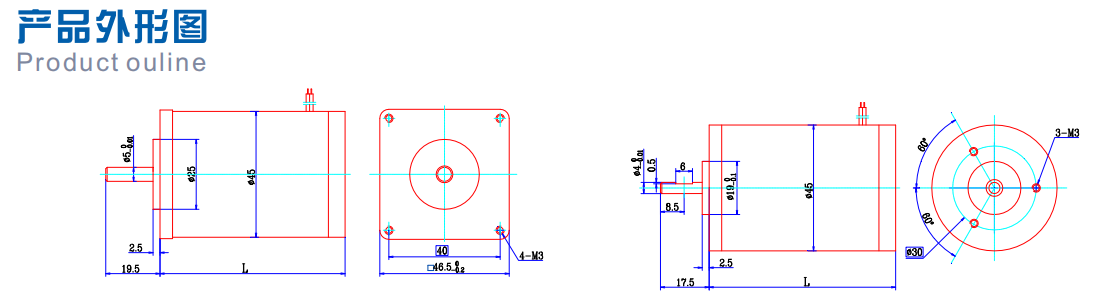

| Zeichnung des 45ZYN-Bürsten-Gleichstrommotors |
 |

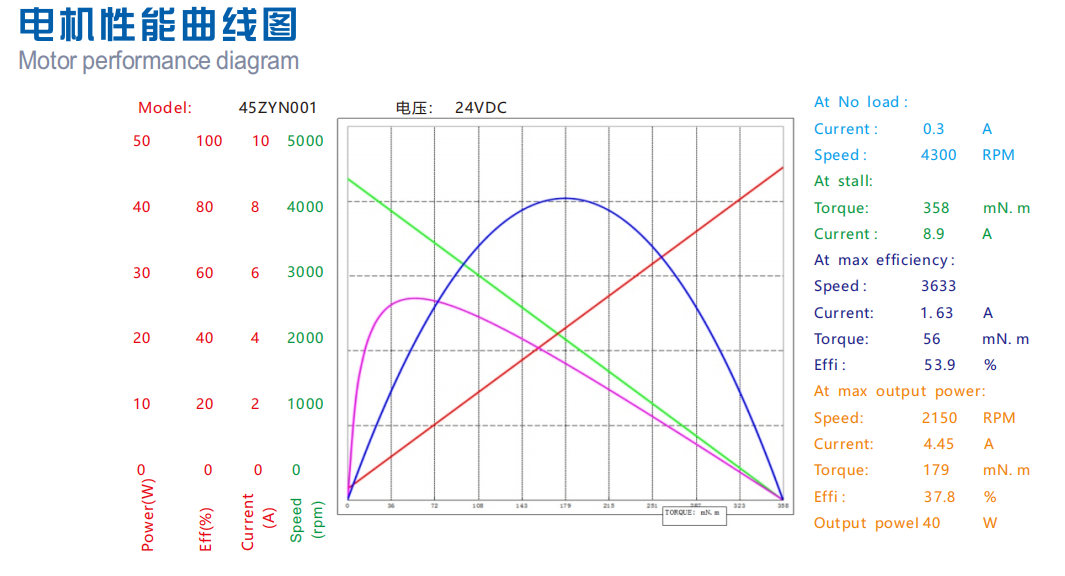

| Leistungskurve des 45ZYN-Bürsten-Gleichstrommotors |
 |
Der bürstenbehaftete Gleichstrommotor 45ZYN ist eine kompakte bürstenbehaftete Gleichstrommotorserie mit integrierter Getriebestruktur. Es ist für Anwendungen konzipiert, die eine stabile Geschwindigkeit, eine praktische Drehmomentabgabe und eine flexible Installation erfordern, wie z. B. Automatisierungsgeräte, elektrische Stellantriebe, Ventilsteuerungssysteme und intelligente Geräte.
Die repräsentative Produkttabelle umfasst 24-V-DC- und 28-V-DC- Optionen. Andere Spannungsanforderungen können je nach Kundenanwendung, technischen Anforderungen und Bestellmenge bewertet werden.
Gemäß den aufgeführten repräsentativen Modellen beträgt der Nenndrehmomentbereich etwa 0,05 N·m bis 0,1 N·m . Das endgültige Drehmoment hängt vom gewählten Modell, der Drehzahl, der Motorkonstruktion und den tatsächlichen Betriebsbedingungen ab.
Die in der Produkttabelle angegebene Nennleistung liegt zwischen ca. 18 W und 31 W. Verschiedene Modelle bieten unterschiedliche Leistungsstufen, um unterschiedliche Geräteanforderungen zu erfüllen.
Ja. Die Welle kann je nach mechanischem Design des Kunden individuell angepasst werden. Zu den gängigen Anpassungsoptionen gehören Schaftlänge, Durchmesser, D-Schnitt, Flachschaft, Gewindeschaft, Keilnut und andere Sonderstrukturen.
Ja. Drehzahl und Drehmoment können durch Anpassung des Motordesigns, der Wicklungsparameter oder der Getriebekonfiguration individuell angepasst werden. Für eine genaue Bewertung sollten Kunden Spannung, Zielgeschwindigkeit, erforderliches Drehmoment, Lastzustand und Arbeitszyklus angeben.
Ja. Die bürstenbehaftete Gleichstrommotorserie 45ZYN eignet sich für viele Aktuatoranwendungen, da sie eine kompakte Größe, eine stabile Leistung und eine anpassbare mechanische Struktur bietet. Es kann in elektrischen Stellantrieben, Ventilantrieben, intelligenten Steuermodulen und anderen Bewegungssteuerungssystemen verwendet werden.
Für eine genaue Motorauswahl und ein genaues Angebot geben Sie bitte Spannung, Drehzahl, Drehmoment, Motorgrößenbeschränkung, Wellenzeichnung, Montageanforderungen, Arbeitszyklus, Arbeitsumgebung, erwartete Lebensdauer, jährliche Menge und Anwendungsdetails an.
Der Dauerbetrieb hängt von Last, Strom, Temperaturanstieg, Arbeitszyklus und Arbeitsumgebung ab. Wenn Ihre Anwendung einen Langzeitbetrieb erfordert, kann Modar Motor die Arbeitsbedingungen bewerten und einen geeigneten Entwurf oder Testplan empfehlen.
Ja. Modar Motor unterstützt OEM- und ODM-Projekte für Gleichstrommotoren, einschließlich der Anpassung von Spannung, Welle, Montagestruktur, Kabel, Stecker, Drehrichtung, Geschwindigkeit, Drehmoment und Leistungsparametern.
