86BLF
Modar-Motor
86mm
300–800 W
1–1,25 Nm
24/48/310V
100 % reines Kupfer
2
etwa 30 Tage
Die 86-mm-BLDC-Motorserie 86BLF ist für präzise Bewegungssteuerung und Drehmomentstabilität optimiert , wodurch sich der 86-mm-BLDC-Motor 86BLF für CNC-bezogene Systeme und Positionierungssysteme eignet.
Unterstützt stabile Leistung in bewegungskritischen Anwendungen.
Hält die Leistung unter wechselnden Lastbedingungen aufrecht.
Die 86-mm-BLDC-Motorserie 86BLF ist für präzise Bewegungssteuerungsanwendungen optimiert , die eine stabile Drehmomentabgabe und eine genaue Geschwindigkeitsregelung erfordern. Diese Baugröße wird üblicherweise für fortschrittliche Automatisierungssysteme gewählt, bei denen die Positionierungsgenauigkeit ein entscheidender Leistungsfaktor ist.
In CNC-Maschinen, Positionierungssystemen und automatisierten Bewegungsplattformen sorgen 86BLF 86-mm-BLDC-Motoren für ein gleichmäßiges Drehmoment und eine reibungslose Geschwindigkeitsregelung. Ihr Design unterstützt eine präzise Koordination zwischen Motor und Steuerung, was für Anwendungen mit wiederholbaren Bewegungsabläufen unerlässlich ist.
Die 86-mm-BLDC-Motorserie 86BLF wird sowohl in europäischen als auch in nordamerikanischen Märkten häufig in industriellen Automatisierungsprojekten und Bewegungssteuerungssystemen eingesetzt , die Zuverlässigkeit und Steuerungsgenauigkeit erfordern.
CNC-Maschinen und Positionierungsgeräte
Präzise Bewegungssteuerungssysteme
Automatisierte Produktionsplattformen
Subsysteme der Industrierobotik
Die folgenden technischen Daten gelten für die 86-mm-BLDC- 86BLF Motorserie .
Nennspannungsoptionen: 24 V/48 V/310 V usw.
Nenngeschwindigkeit: 3000 U/min (kundenspezifisch)
Nenndrehmoment: 1-2,5 Nm (kundenspezifisch)
Ausgangsleistungsbereich: 300-800 W (kundenspezifisch)
86 mm Außendurchmesser
Schaftdurchmesser und -länge optional
Kundenspezifische Montagegröße
Steuerung, Encoder und Getriebe optional
Wellentypen optional
Kabel und Terminal optional
Spezifikation für bürstenlosen Gleichstrommotor.pdf
Zu den verfügbaren Optionen gehören Getriebe, Controller, Encoder und Einbaumaße.
| Elektrische Spezifikationen | |||||||||||
| Modell | Stromspannung | Nennlast | Spitzendrehmoment | Drehmomentkonstante | V/kRPM | Rotorträgheit | Körperlänge | Masse | |||
| Geschwindigkeit | Drehmoment | Aktuell | Leistung | ||||||||
| Modell | V | U/min | Nm | A | W | Nm | NM/A | V/kRPM | kg.mm2 | L:mm | kg |
| 86BL80-430 | 48 | 3000 | 1 | 8.5 | 314 | 3 | 0.133 | 9.8 | 120 | 80 | 2.2 |
| 86BL90-430 | 48 | 3000 | 1.27 | 10.8 | 400 | 3.81 | 0.133 | 9.8 | 160 | 90 | 2.6 |
| 86BL105-430 | 48 | 3000 | 1.8 | 14.8 | 565 | 5.4 | 0.133 | 9.8 | 220 | 105 | 3.4 |
| 86BL115-430 | 48 | 3000 | 2.1 | 18 | 659 | 6.3 | 0.133 | 9.7 | 260 | 115 | 3.8 |
| 86BL130-430 | 48 | 3000 | 2.5 | 19.5 | 785 | 7.5 | 0.138 | 10.2 | 320 | 130 | 4.3 |
| 86BL130-630 | 310 | 3000 | 2.5 | 3.3 | 785 | 7.5 | 0.8 | 62 | 320 | 130 | 4.3 |
| ★ Wir fertigen auch Produkte nach Kundenwunsch ,. | |||||||||||

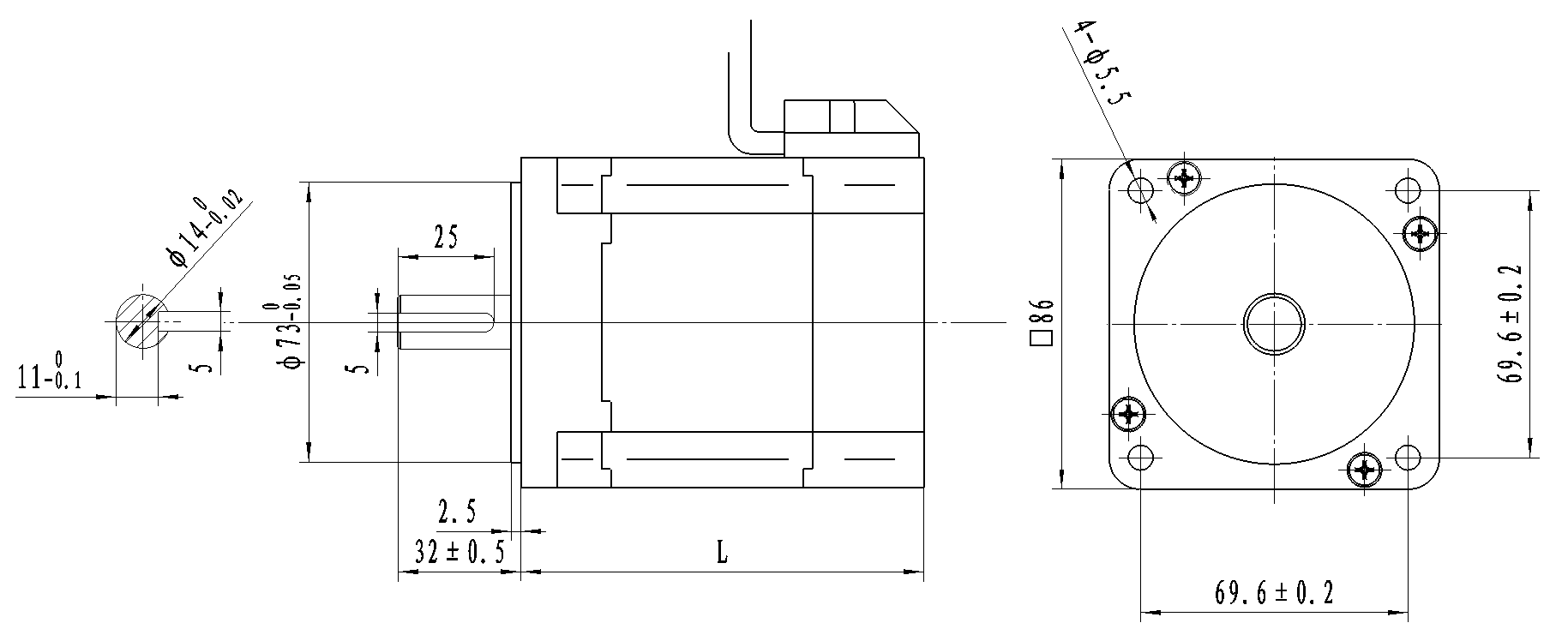

| Mechanische Abmessungen | |||||||||||
 |
|||||||||||

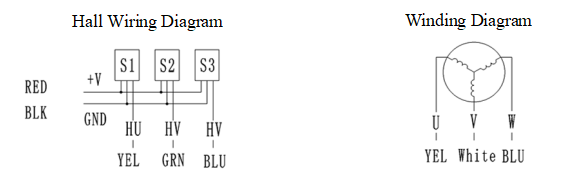

| Schaltplan | |||||||||||
 |
|||||||||||
A: Ja, der 86-mm-BLDC-Motor 86BLF wird häufig in CNC- und Positionierungssystemen verwendet.
A: Ja, der 86-mm-BLDC-Motor 86BLF ist für eine stabile Geschwindigkeitsregelung optimiert.
A: Ja, es sind mehrere Encoderoptionen verfügbar.
A: Der 86-mm-BLDC-Motor 86BLF sorgt für eine konstante Drehmomentabgabe.
A: Ja, sowohl mechanische als auch elektrische Parameter können individuell angepasst werden.
A: Ja, der 86-mm-BLDC-Motor 86BLF ist für globale OEM-Anwendungen konzipiert.
