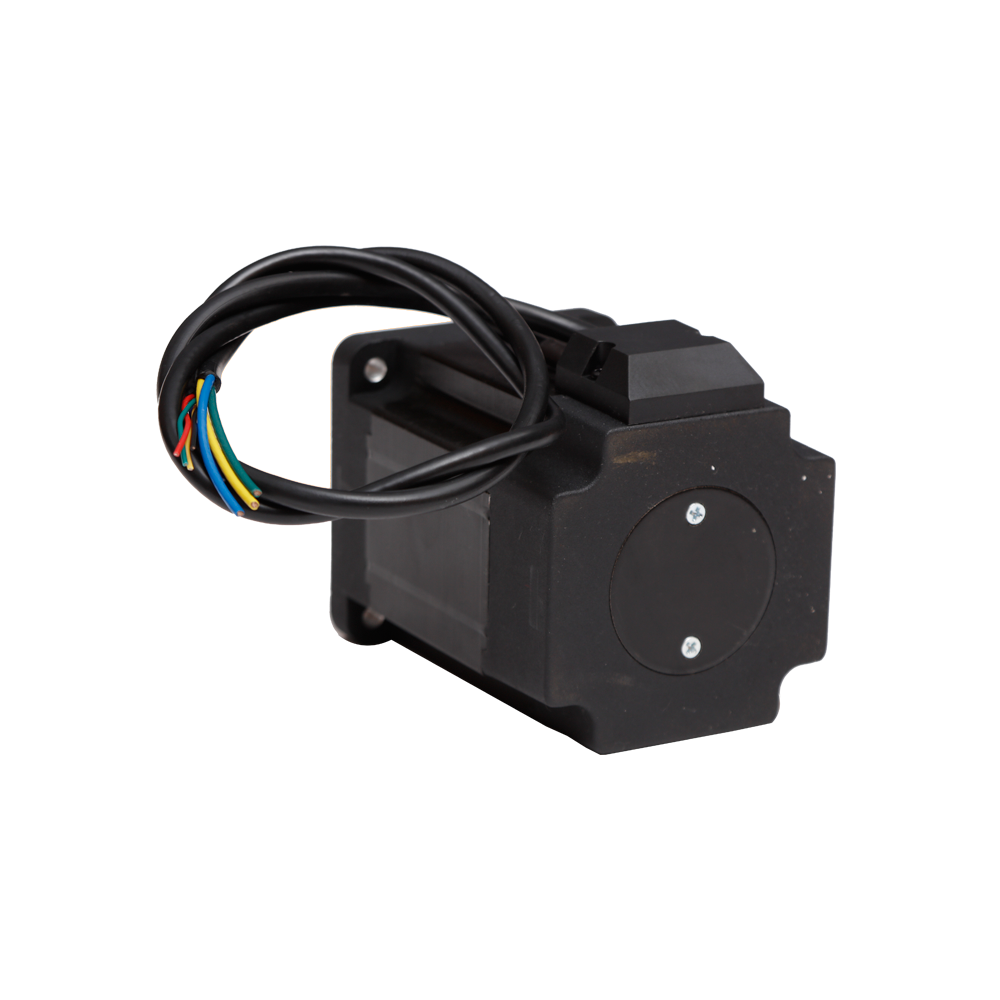

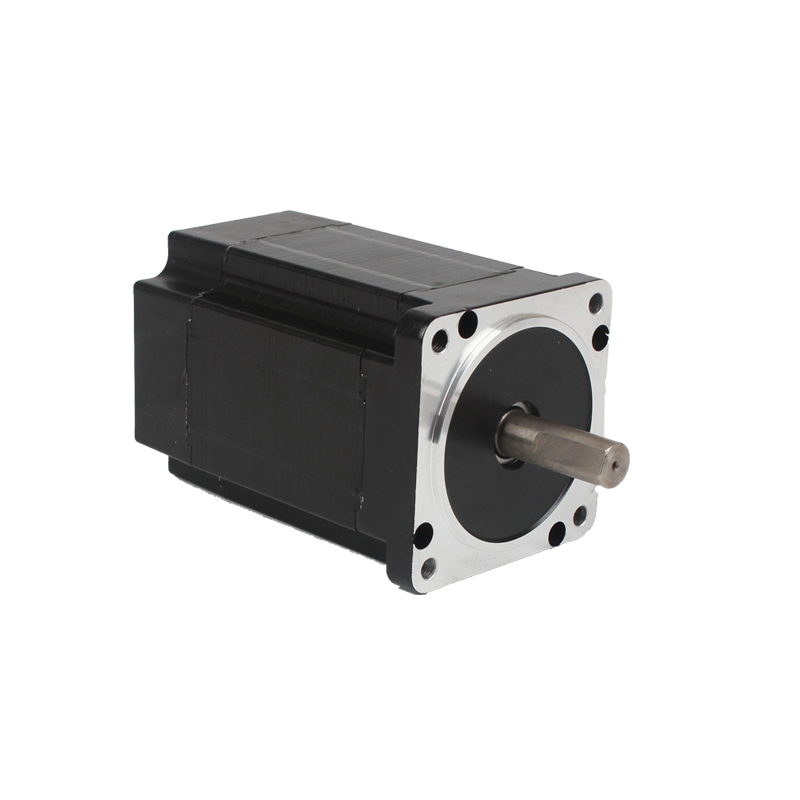

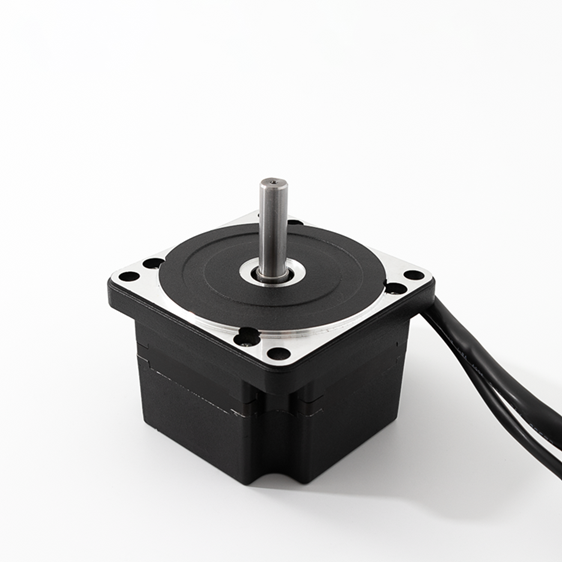

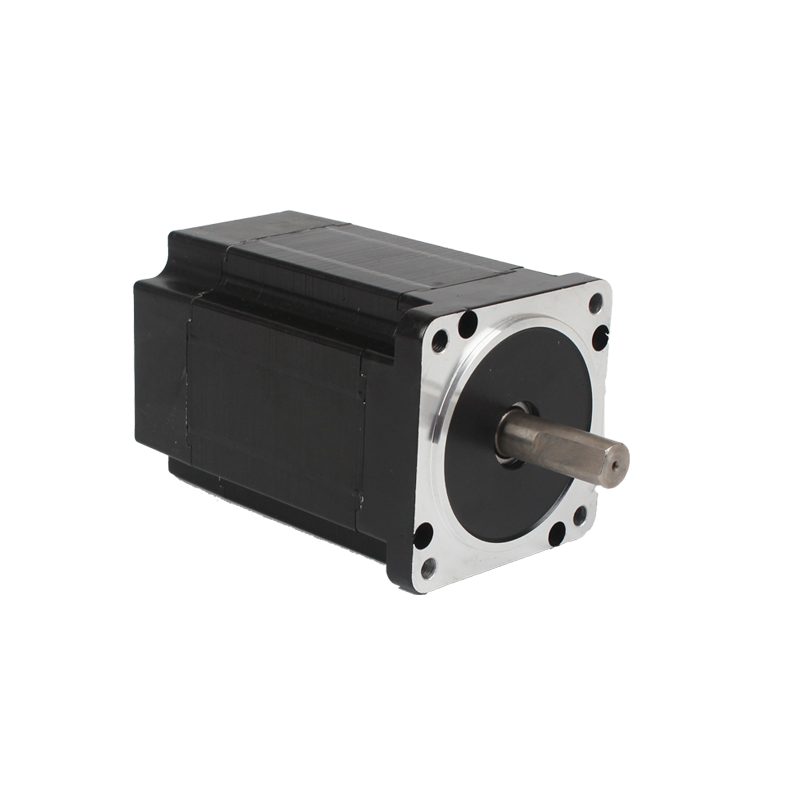

86BLF
Motore Modar
86 mm
300-800 W
1-1,25 Nm
24/48/310 V
Rame puro al 100%.
2
circa 30 giorni
La serie di motori BLDC 86BLF da 86 mm è ottimizzata per il controllo di precisione del movimento e la stabilità della coppia , rendendo il motore BLDC 86BLF da 86 mm adatto per sistemi di posizionamento e relativi a CNC.
Supporta prestazioni stabili in applicazioni critiche per il movimento.
Mantiene l'output in condizioni di carico variabili.
La serie di motori BLDC 86BLF da 86 mm è ottimizzata per applicazioni di controllo del movimento di precisione che richiedono un'uscita di coppia stabile e una regolazione precisa della velocità. Questa dimensione del telaio viene comunemente selezionata per i sistemi di automazione avanzati in cui la precisione del posizionamento è un fattore chiave di prestazione.
Nelle macchine CNC, nei sistemi di posizionamento e nelle piattaforme di movimento automatizzato , i motori BLDC 86BLF da 86 mm forniscono una coppia costante e un controllo regolare della velocità. Il loro design supporta un coordinamento preciso tra motore e controller, che è essenziale per le applicazioni che coinvolgono sequenze di movimento ripetibili.
La serie di motori BLDC 86BLF da 86 mm è ampiamente adottata nei progetti di automazione industriale e nei sistemi di controllo del movimento che richiedono affidabilità e precisione di controllo sia nei mercati europei che in quelli nordamericani.
Macchine CNC e attrezzature di posizionamento
Sistemi di controllo del movimento di precisione
Piattaforme di produzione automatizzate
Sottosistemi di robotica industriale
I seguenti dati tecnici si applicano alla di motori BLDC 86BLF 86mm serie .
Opzioni di tensione nominale: 24 V/48 V/310 V ecc.
Velocità nominale: 3000 giri/min (personalizzato)
Coppia nominale: 1-2,5 Nm (personalizzato)
Intervallo di potenza in uscita: 300-800 W (personalizzato)
Diametro esterno 86 mm
Diametro e lunghezza dell'albero opzionali
Dimensioni di montaggio personalizzate
Controller, encoder e riduttore opzionali
Tipi di albero opzionali
Cavo e terminale opzionali
Specifiche del motore DC senza spazzole.pdf
Le opzioni disponibili includono riduttore, controller, encoder e dimensioni di installazione.
| Specifiche elettriche | |||||||||||
| Modello | Voltaggio | CARICO NOMINALE | Coppia di picco | Costante di coppia | V/kRPM | Inerzia del rotore | Lunghezza del corpo | Massa | |||
| velocità | Coppia | Attuale | Energia | ||||||||
| Modello | V | giri/min | Nm | UN | W | Nm | NM/A | V/kRPM | kg.mm2 | L:mm | Kg |
| 86BL80-430 | 48 | 3000 | 1 | 8.5 | 314 | 3 | 0.133 | 9.8 | 120 | 80 | 2.2 |
| 86BL90-430 | 48 | 3000 | 1.27 | 10.8 | 400 | 3.81 | 0.133 | 9.8 | 160 | 90 | 2.6 |
| 86BL105-430 | 48 | 3000 | 1.8 | 14.8 | 565 | 5.4 | 0.133 | 9.8 | 220 | 105 | 3.4 |
| 86BL115-430 | 48 | 3000 | 2.1 | 18 | 659 | 6.3 | 0.133 | 9.7 | 260 | 115 | 3.8 |
| 86BL130-430 | 48 | 3000 | 2.5 | 19.5 | 785 | 7.5 | 0.138 | 10.2 | 320 | 130 | 4.3 |
| 86BL130-630 | 310 | 3000 | 2.5 | 3.3 | 785 | 7.5 | 0.8 | 62 | 320 | 130 | 4.3 |
| ★ Produciamo anche prodotti in base alle ,esigenze del cliente. | |||||||||||
| Dimensioni meccaniche | |||||||||||
 |
|||||||||||
| Schema elettrico | |||||||||||
 |
|||||||||||
R: Sì, il motore BLDC 86BLF da 86 mm è ampiamente utilizzato nei sistemi CNC e di posizionamento.
R: Sì, il motore BLDC 86BLF da 86 mm è ottimizzato per una regolazione stabile della velocità.
R: Sì, sono disponibili più opzioni di codifica.
A: Il motore BLDC 86BLF da 86 mm mantiene una coppia erogata costante.
R: Sì, sia i parametri meccanici che quelli elettrici possono essere personalizzati.
R: Sì, il motore BLDC 86BLF da 86 mm è progettato per applicazioni OEM globali.
