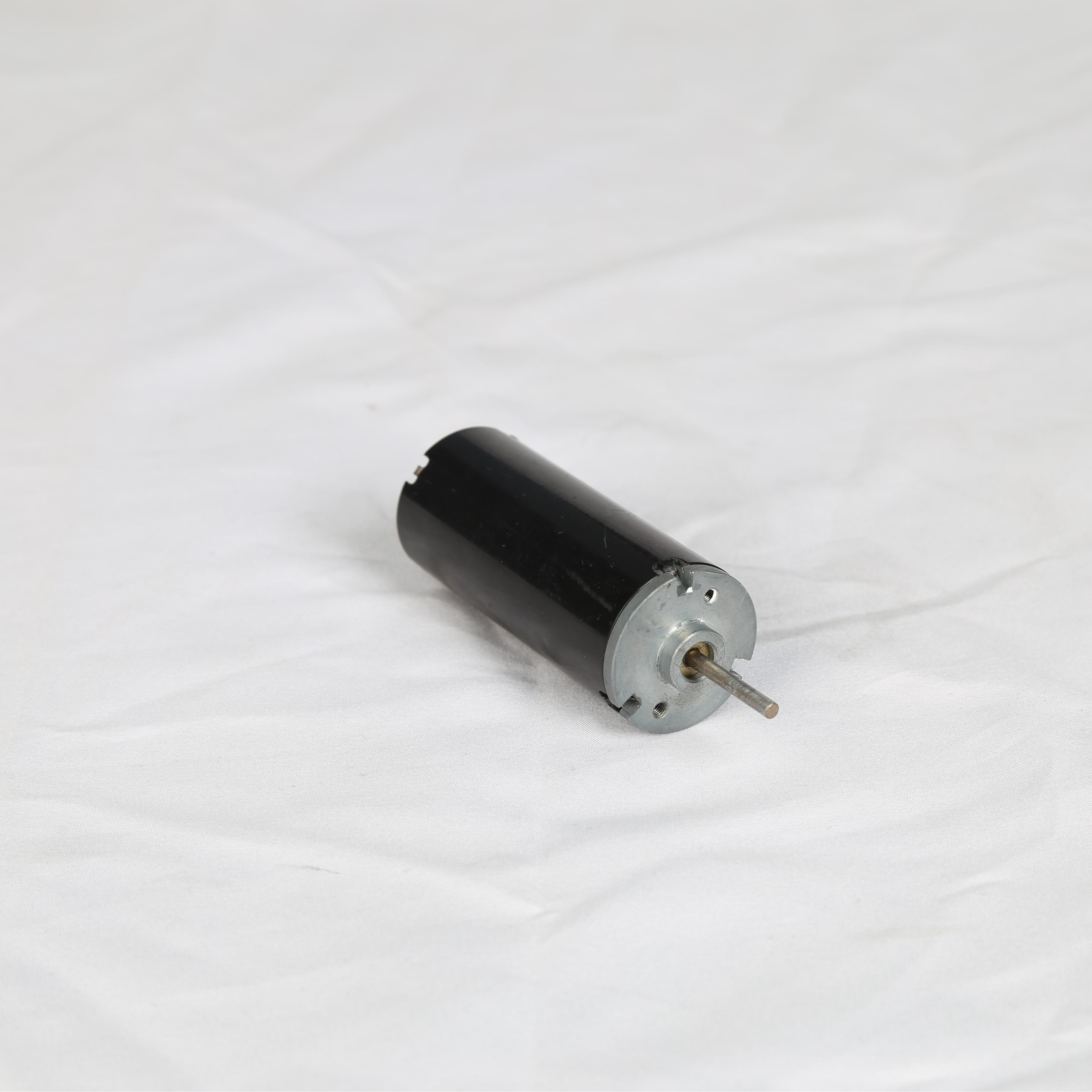

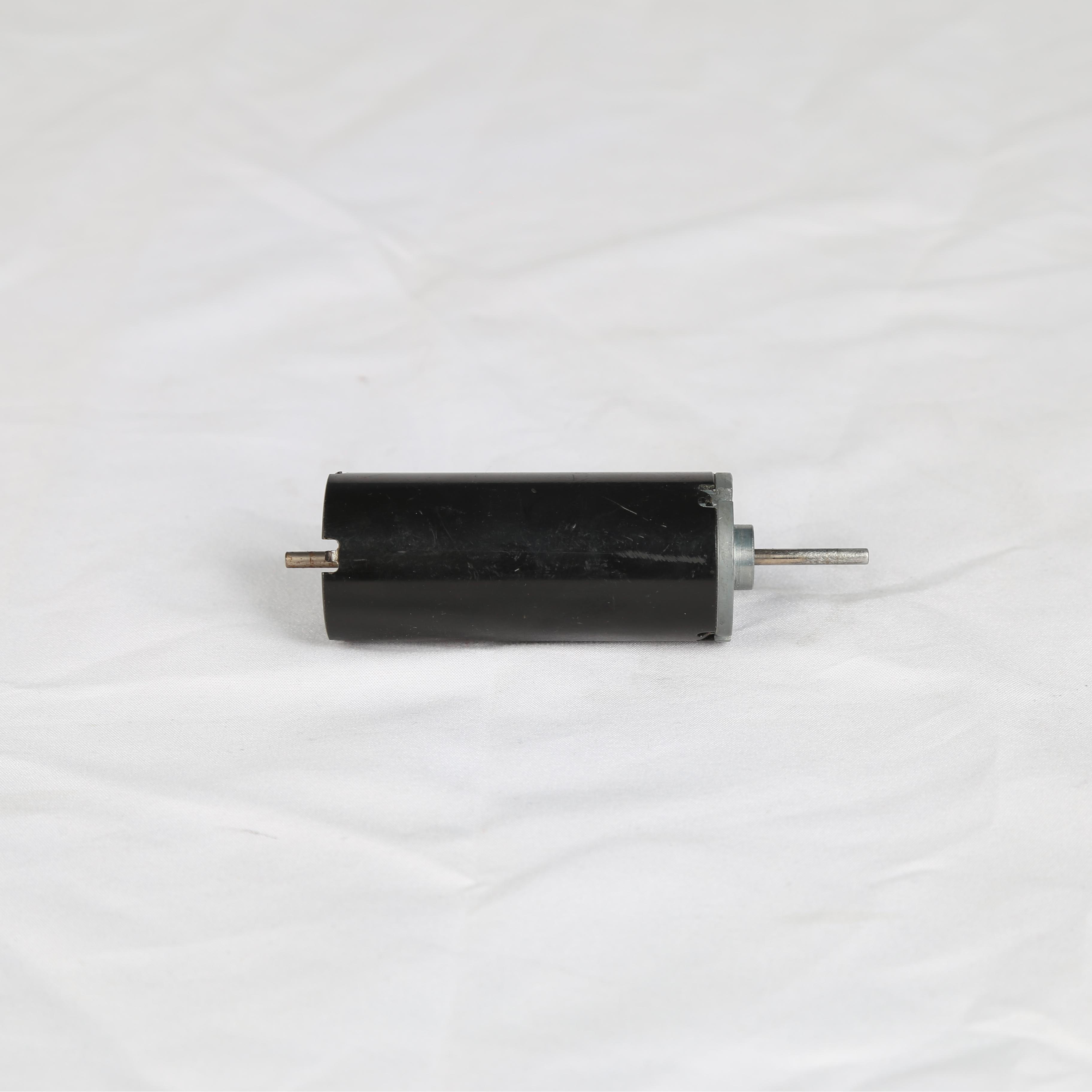

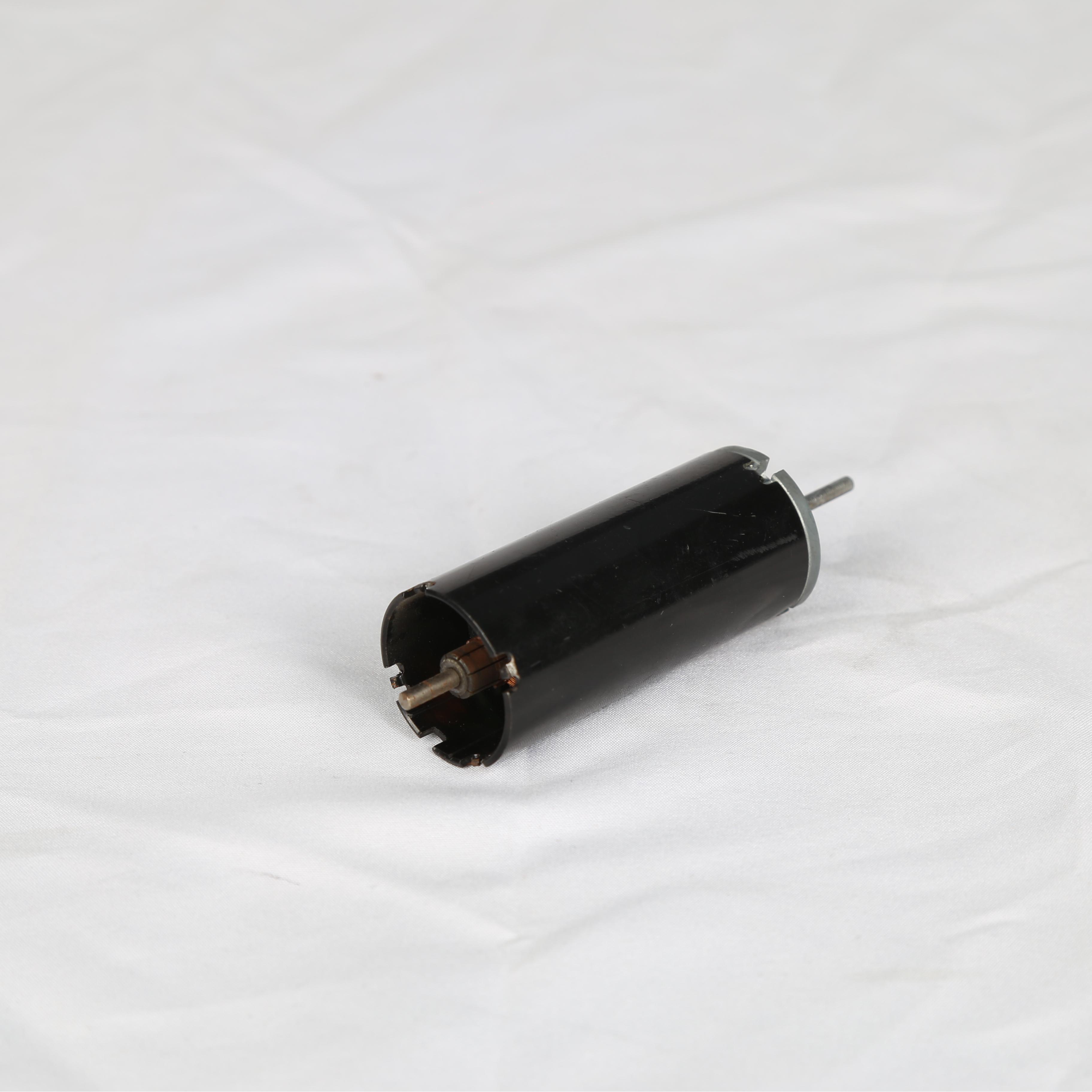

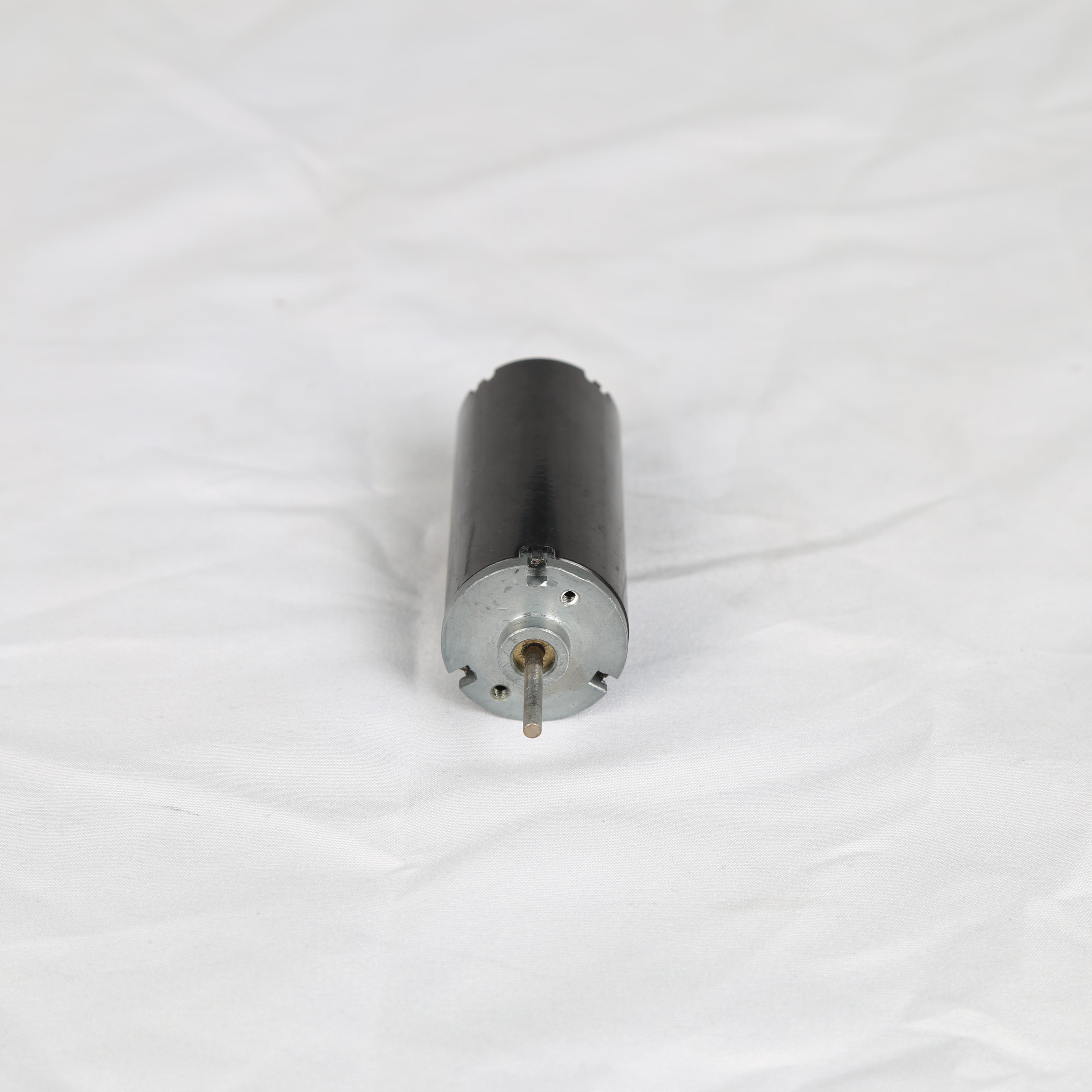

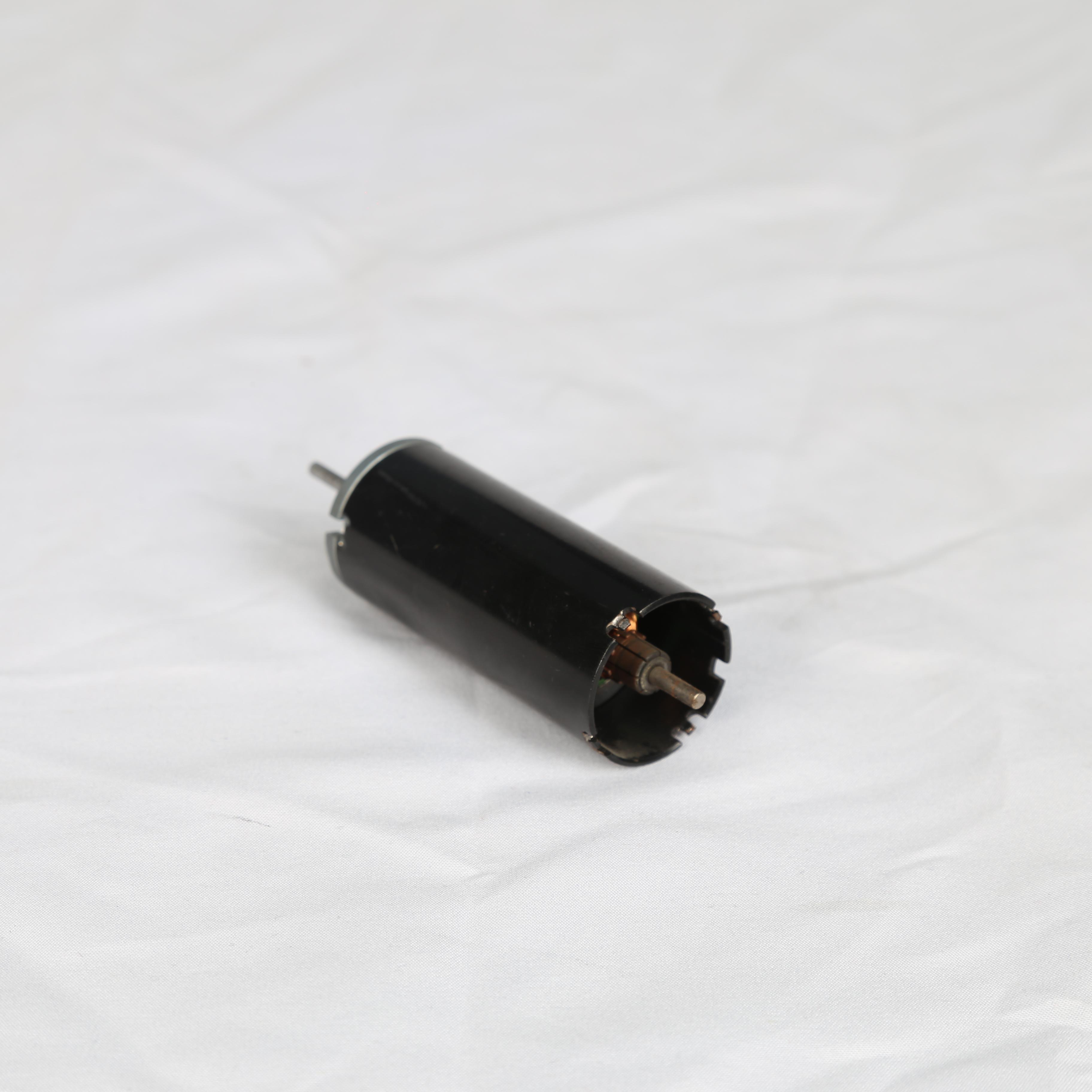

Il motoriduttore CC serie 40ZYN è un motore CC con spazzole da 24 V compatto e affidabile con riduttore , progettato per piccole apparecchiature di automazione, meccanismi di precisione, attuatori elettrici, dispositivi medici, valvole intelligenti, macchine per ufficio e altre applicazioni OEM che richiedono velocità stabile, struttura compatta e coppia in uscita affidabile.
Con un diametro del motore di circa 40 mm , la serie 40ZYN offre un buon equilibrio tra dimensioni del motore, potenza nominale, coppia e velocità. Sono disponibili diversi rapporti di trasmissione e velocità di uscita per soddisfare i vari requisiti applicativi. Secondo le specifiche elencate, la serie può fornire potenza nominale da circa 10 W a 34 W , coppia nominale da 0,03 N·m a 0,08 N·m e velocità di uscita nominali da circa 3000 giri/min a 4800 giri/min , a seconda del modello selezionato.
Per gli acquirenti OEM, Modar Motor può supportare requisiti personalizzati quali tensione, design dell'albero, posizione dei fori di montaggio, lunghezza del cavo, tipo di connettore, configurazione del cambio, gamma di velocità e parametri di prestazione. Ciò rende il motoriduttore DC 40ZYN una scelta flessibile per i produttori che cercano una soluzione di motore compatta con alimentazione stabile e supporto tecnico.
40ZYN
Motore Modar
40 mm
10-35 W
0,03~0,08 Nm
24 V
Rame puro al 100%.
2
circa 30 giorni
Il motore DC con spazzole 40ZYN è sviluppato per apparecchiature in cui lo spazio di installazione è limitato ma è comunque richiesta una potenza meccanica stabile. Il corpo motore cilindrico compatto e la struttura del riduttore integrata lo rendono adatto a piccole macchine, attuatori e moduli di controllo del movimento. Rispetto ai motori CC più grandi, questa serie offre una soluzione più salvaspazio pur mantenendo prestazioni pratiche di coppia e velocità per le applicazioni industriali e commerciali quotidiane.
Il motore CC con spazzole 40ZYN è particolarmente adatto per progetti OEM che necessitano di un motore con prestazioni costanti, dimensioni ripetibili e personalizzazione flessibile. Sia che il motore venga utilizzato all'interno di un piccolo attuatore, un meccanismo rotante, un sistema di azionamento di valvole o un modulo di trasmissione compatto, il motore CC con spazzole 40ZYN può essere adattato a diverse strutture meccaniche.
Il motore CC con spazzole 40ZYN è progettato attorno a una piattaforma di ingresso CC da 24 V , comunemente utilizzata nell'automazione, nei sistemi di controllo e nelle piccole apparecchiature elettriche. Il motore CC con spazzole 40ZYN include diverse opzioni di modello con diversi parametri prestazionali. I modelli tipici mostrati nella tabella tecnica includono:
40ZYN001
40ZYN002
40ZYN003
40ZYN004
40ZYN005
La gamma di potenza nominale disponibile è compresa tra circa 10 W e 34 W , rendendo questa serie adatta per applicazioni leggere e medio-leggere. I diversi modelli del motore CC con spazzole 40ZYN offrono diverse opzioni di velocità a vuoto, velocità nominale, corrente nominale, coppia e lunghezza del motore, consentendo agli ingegneri di scegliere la versione più adatta in base al carico di lavoro effettivo.
Uno dei principali vantaggi della serie di motori DC con spazzole 40ZYN è la prestazione bilanciata di velocità e coppia. Il motore DC con spazzole 40ZYN può fornire una rotazione stabile nelle condizioni nominali, aiutando l'attrezzatura a ottenere un controllo del movimento affidabile. Per applicazioni quali piccoli meccanismi elettrici, azionamenti rotanti, apparecchiature mediche o dispositivi domestici intelligenti, una velocità stabile è importante per ridurre le vibrazioni, migliorare l'esperienza dell'utente e garantire un funzionamento coerente del prodotto.
Le opzioni di coppia nominale vanno da circa 0,03 N·m a 0,08 N·m , a seconda del modello. Per progetti che richiedono diversi livelli di coppia o velocità, Modar Motor può aiutare a valutare se la configurazione standard è adatta o se è necessario un rapporto di trasmissione, un design dell'avvolgimento o una struttura del motore personalizzati.
I clienti OEM hanno spesso requisiti speciali in termini di dimensioni di installazione, forma dell'albero di uscita, fori di montaggio, direzione del cablaggio e tipo di connettore. La serie 40ZYN può essere personalizzata in base alle diverse esigenze progettuali.
Le opzioni di personalizzazione comuni includono:
Sebbene il prodotto standard mostrato sia basato su 24 V CC , è possibile valutare altre opzioni di tensione in base ai requisiti del progetto.
L'albero di uscita può essere personalizzato in termini di lunghezza dell'albero, diametro, taglio a D, albero piatto, albero tondo, filettatura, sede per chiavetta o altre strutture meccaniche.
I fori di montaggio, la struttura della copertura terminale e l'interfaccia di installazione possono essere regolati per adattarsi al progetto dell'assieme dell'apparecchiatura del cliente.
La lunghezza del cavo, la direzione del cavo, il tipo di terminale e il modello di connettore possono essere personalizzati per facilitare l'assemblaggio nella produzione di massa.
Velocità, coppia, corrente, potenza e ciclo di lavoro possono essere ottimizzati in base alle condizioni di carico e all'ambiente di lavoro.
La serie di motori CC con spazzole 40ZYN è adatta per applicazioni che richiedono un corpo motore compatto. La sua struttura aiuta i produttori di apparecchiature a ridurre lo spazio di installazione mantenendo la potenza e la coppia di uscita utilizzabili. Ciò è utile per prodotti come piccoli attuatori, meccanismi automatici e macchine compatte.
La serie di motori CC con spazzole 40ZYN comprende diverse opzioni di modello con diverse lunghezze del motore e gamme di prestazioni. Gli ingegneri possono selezionare un modello adatto in base alla velocità di lavoro, alla richiesta di coppia, allo spazio disponibile e al carico previsto. Ciò riduce la difficoltà di selezione del motore durante la fase iniziale di progettazione.
Modar Motor supporta sia la selezione di prodotti standard che lo sviluppo di motori personalizzati. Per gli acquirenti OEM, ciò significa che il motore può essere regolato in base al progetto del prodotto finale invece di forzare la struttura della macchina a montare un motore fisso.
La scelta di un motoriduttore DC non riguarda solo la tensione e la velocità. Dovrebbero essere considerati anche la coppia di carico, la corrente di avviamento, il ciclo di lavoro, la temperatura di esercizio, la direzione di installazione e i requisiti di durata. Modar Motor può aiutare i clienti a valutare i requisiti dell'applicazione e consigliare una configurazione adatta per test su campioni e produzione di massa.
Il motore DC con spazzole 40ZYN può essere utilizzato in piccoli dispositivi di automazione che richiedono una rotazione stabile e un'installazione compatta. Gli esempi includono meccanismi di posizionamento, piccoli moduli di trasmissione, sistemi di alimentazione automatica, dispositivi di controllo e unità di azionamento leggere.
Nelle apparecchiature di automazione, il motore deve garantire un funzionamento affidabile durante cicli di lavoro ripetuti. La serie di motori CC con spazzole 40ZYN è in grado di supportare requisiti di velocità e coppia personalizzati, rendendola adatta ai produttori di apparecchiature che necessitano di una soluzione di motore stabile per la produzione in serie.
La serie di motori CC con spazzole 40ZYN è adatta per piccoli attuatori elettrici, sistemi di azionamento di valvole e meccanismi di controllo. Poiché il motore ha un corpo compatto e una coppia erogata pratica, può essere integrato in dispositivi in cui lo spazio è limitato ma è richiesto un movimento stabile.
Per le applicazioni di controllo delle valvole, i clienti potrebbero aver bisogno di velocità di uscita, coppia di stallo, struttura dell'albero o metodo di cablaggio specifici. Questi requisiti possono essere discussi durante la fase di selezione del motore per garantire che il motore finale corrisponda alle effettive condizioni di lavoro.
La serie di motori CC con spazzole 40ZYN può essere applicata a determinati dispositivi medici o sanitari, in particolare apparecchiature che richiedono dimensioni compatte, velocità stabile e movimento controllato. Le possibili applicazioni includono piccoli meccanismi di azionamento, sistemi di regolazione, moduli rotanti e apparecchiature ausiliarie.
Per i progetti di dispositivi medici, la costanza delle prestazioni del motore, il livello di rumore, l'aumento della temperatura e l'affidabilità a lungo termine sono importanti. Modar Motor è in grado di supportare soluzioni personalizzate in base ai requisiti di progettazione e test del prodotto del cliente.
I prodotti per la casa intelligente spesso richiedono piccoli motori per le funzioni di movimento, regolazione, rotazione o apertura e chiusura. Il motore DC con spazzole 40ZYN può essere utilizzato in serrature intelligenti, tende automatiche, valvole intelligenti, piccoli meccanismi domestici e altri dispositivi compatti.
Per questo tipo di applicazione il motore può necessitare di bassa rumorosità, dimensioni compatte e cablaggio personalizzato. La serie di motori DC con spazzole 40ZYN fornisce una piattaforma flessibile per tali progetti di prodotti.
Il motore DC con spazzole 40ZYN può essere utilizzato anche in macchine per ufficio, attrezzature commerciali, piccoli meccanismi di distribuzione, dispositivi di visualizzazione e altri prodotti dell'industria leggera. La sua struttura compatta e le molteplici opzioni di velocità aiutano i produttori a sviluppare sistemi di azionamento affidabili per diverse condizioni di lavoro.
I seguenti dati tecnici si applicano al 40mm 4 0ZYN motore CC con spazzole .
Opzioni di tensione nominale: 24 V ecc.
Velocità nominale: 3000-4000 giri/min (personalizzato)
Coppia nominale: 0,03~0,08 Nm (personalizzato)
Intervallo di potenza in uscita: 10~35 W (personalizzato)
Diametro esterno 40 mm
Dimensioni di montaggio del coperchio personalizzate
Lunghezza del cavo e terminale personalizzati
può essere personalizzato con riduttore e progettato anche come vari attuatori lineari

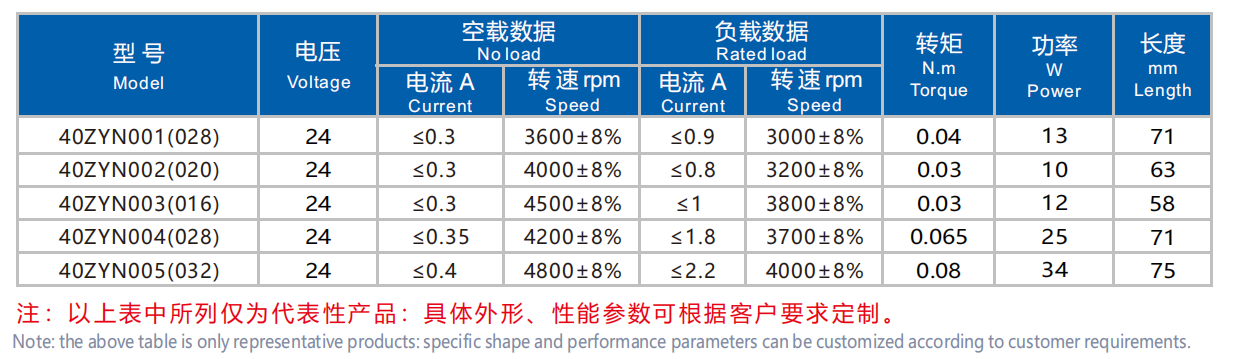

| Caratteristiche motorie | |||||||||||||||
 |

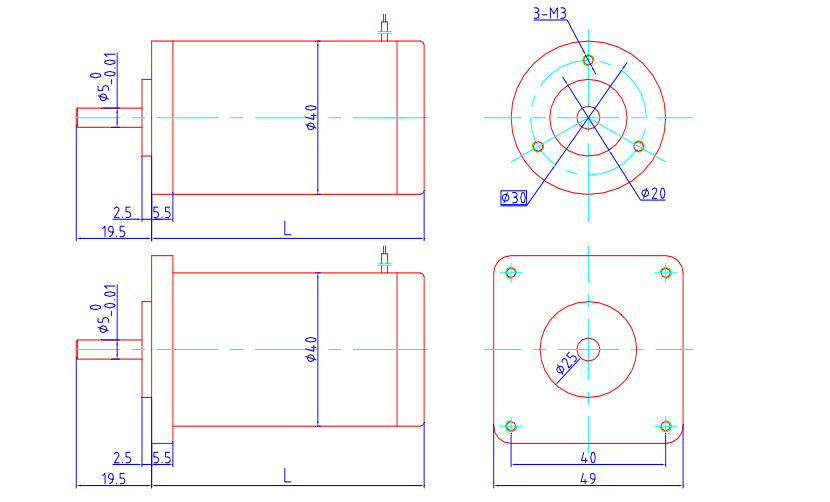

| Disegno del motore CC spazzolato 40ZYN |
 |

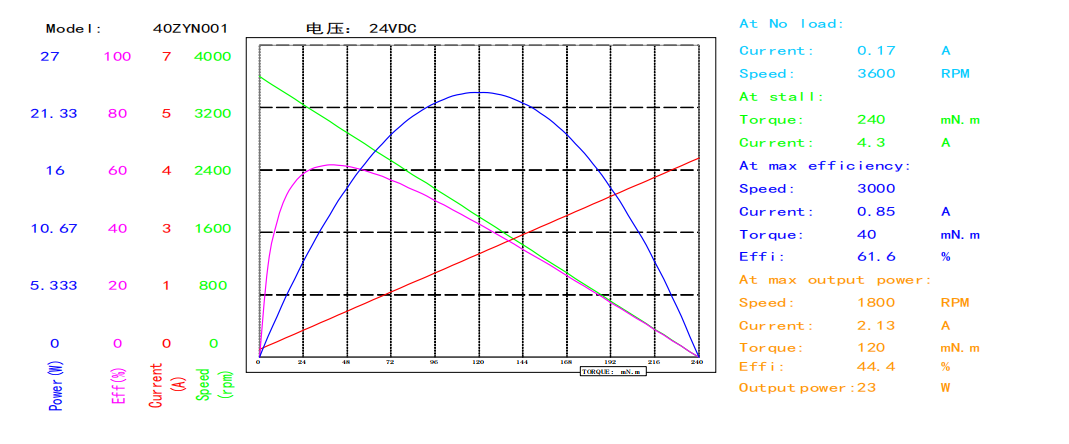

| Curva delle prestazioni del motore CC spazzolato 40ZYN |
 |
Il motore DC con spazzole 40ZYN viene utilizzato principalmente per apparecchiature compatte che necessitano di un'uscita rotazionale stabile. Le applicazioni tipiche includono apparecchiature di automazione, attuatori elettrici, sistemi di controllo di valvole, dispositivi medici, prodotti per la casa intelligente, macchine per ufficio e piccole apparecchiature commerciali.
I modelli standard riportati nella tabella tecnica sono predisposti per il funzionamento a 24V DC . Altre opzioni di tensione possono essere personalizzate in base ai requisiti del progetto del cliente, alla quantità dell'ordine e alla fattibilità tecnica.
In base ai dati di prodotto elencati, la serie di motori CC con spazzole 40ZYN offre opzioni di potenza nominale da circa 10 W a 34 W. La selezione della potenza finale dipende dalla velocità, dalla coppia, dal carico di lavoro e dal ciclo di lavoro richiesti.
SÌ. L'albero di uscita può essere personalizzato in base al progetto meccanico del cliente. La personalizzazione comune dell'albero comprende lunghezza dell'albero, diametro dell'albero, albero con taglio a D, albero piatto, albero filettato, sede per chiavetta e strutture di uscita speciali.
SÌ. La velocità e la coppia possono essere regolate modificando il design del motore, i parametri dell'avvolgimento o la configurazione del riduttore. I clienti sono incoraggiati a fornire la tensione, la velocità, la coppia, le condizioni di carico, il ciclo di lavoro e lo spazio di installazione richiesti in modo che Modar Motor possa consigliare una soluzione adeguata.
L'idoneità al funzionamento continuo dipende dal carico effettivo, dal ciclo di lavoro, dalla corrente, dall'aumento della temperatura e dall'ambiente di lavoro. Per le applicazioni a servizio continuo, i clienti devono fornire condizioni di lavoro dettagliate in modo che il motore possa essere adeguatamente valutato o personalizzato.
Per ricevere un preventivo accurato, fornire la tensione richiesta, la velocità nominale, la coppia nominale, le dimensioni del motore, il disegno dell'albero, i requisiti di installazione, il ciclo di lavoro, la quantità di ordine prevista e i dettagli dell'applicazione. Se hai già un disegno o un campione, ciò contribuirà ad accelerare il processo di valutazione.
Sì, la serie di motori DC con spazzole 40ZYN può essere utilizzata in alcuni dispositivi medici e sanitari, a seconda dei requisiti applicativi. Per i progetti di apparecchiature mediche, il livello di rumore, la durata, l'aumento della temperatura, l'affidabilità e la coerenza della qualità devono essere attentamente valutati durante l'analisi dei campioni.
SÌ. Modar Motor supporta la produzione di motori OEM e ODM, inclusi parametri personalizzati di tensione, albero, struttura di montaggio, cavo, connettore, velocità, coppia e prestazioni. La serie di motori CC con spazzole 40ZYN può essere adattata a diversi progetti dei clienti e requisiti di produzione di massa.
Il modello corretto deve essere selezionato in base a tensione, velocità nominale, coppia, spazio di installazione disponibile, lunghezza del motore, tipo di carico e tempo di lavoro. Se non sei sicuro di quale modello sia adatto, puoi inviare le informazioni sulla tua richiesta a Modar Motor e il team di ingegneri potrà aiutarti a consigliare un'opzione adatta.
