Il motoriduttore CC serie 45ZYN è una soluzione compatta di motore CC con spazzole progettata per apparecchiature OEM che richiedono velocità stabile, coppia affidabile e integrazione meccanica flessibile. Rispetto alle serie di motori CC più piccole, il motore 45ZYN offre un corpo motore più grande, una maggiore capacità di uscita e più opzioni di modello, rendendolo adatto per apparecchiature di automazione, attuatori elettrici, dispositivi intelligenti, sistemi di controllo di valvole, apparecchiature mediche e macchinari dell'industria leggera.
Secondo i dati tecnici rappresentativi, la serie 45ZYN comprende opzioni di motore sia a 24 V che a 28 V CC , con coppia nominale generalmente compresa tra 0,05 N·m e 0,1 N·m e potenza nominale da circa 18 W a 31 W. Diversi modelli offrono diverse velocità nominali, lunghezze del motore e gamme di corrente, consentendo agli ingegneri di selezionare la configurazione corretta in base al carico effettivo e ai requisiti di installazione.
Per i clienti B2B e OEM, Modar Motor può fornire supporto per la personalizzazione di tensione, struttura dell'albero, interfaccia di montaggio, lunghezza del cavo, tipo di connettore, senso di rotazione, velocità, coppia e altri parametri prestazionali. Sia che il motore venga utilizzato in un progetto di sviluppo di un nuovo prodotto o come motore sostitutivo per un dispositivo esistente, la serie 45ZYN può essere adattata a diversi scenari applicativi con un pratico supporto ingegneristico.
45ZYN
Motore Modar
45 mm
19-31W
0,05~0,1 Nm
24/28 V
Rame puro al 100%.
2
circa 30 giorni

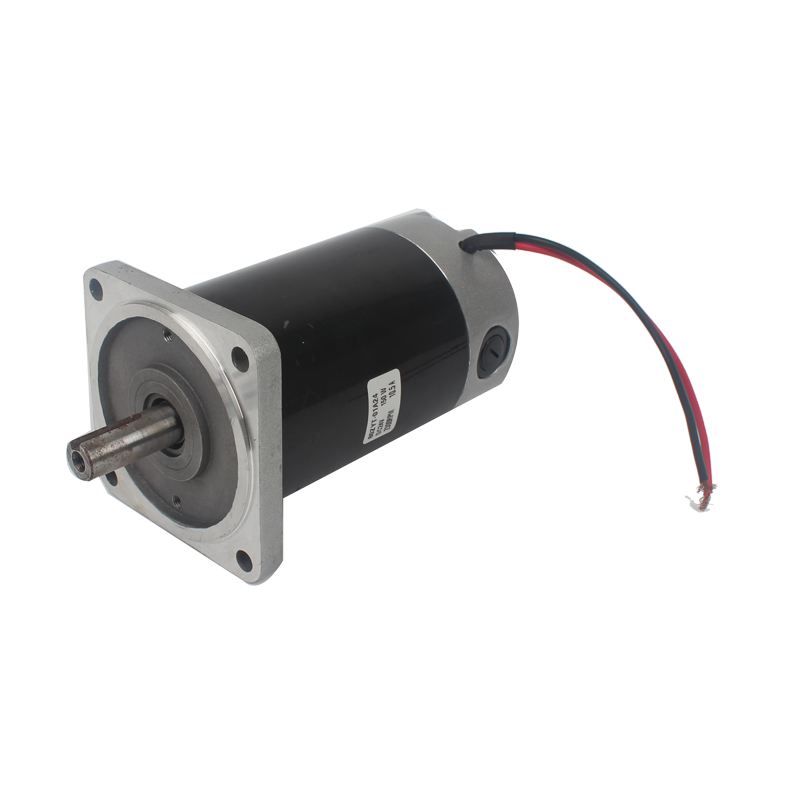

Il motore DC con spazzole 45ZYN è sviluppato per apparecchiature che richiedono una fonte di azionamento compatta ma più potente rispetto alle piattaforme motore più piccole da 40 mm. Con un diametro del motore di circa 45 mm e una struttura di trasmissione integrata, la serie di motori CC con spazzole 45ZYN offre un pratico equilibrio tra dimensioni, coppia, velocità e flessibilità di installazione.
Ciò rende la serie di motori CC con spazzole 45ZYN una scelta adatta per i produttori OEM che necessitano di un motore affidabile per movimenti ripetuti, meccanismi rotanti, sistemi di controllo elettrico e gruppi meccanici compatti. La sua struttura è facile da integrare in diversi progetti di prodotto, soprattutto laddove sono richieste prestazioni stabili del motore CC e dimensioni di montaggio personalizzate.
Una caratteristica fondamentale della serie di motori CC con spazzole 45ZYN è che include entrambe le versioni a 24 V CC e 28 V CC . Ciò offre ai clienti una maggiore flessibilità nell'adattare il motore a diversi sistemi di alimentazione.
I modelli a 24 V sono comunemente utilizzati in apparecchiature di automazione, dispositivi intelligenti, sistemi di attuatori e prodotti di controllo industriale. Le versioni a 28 V sono adatte per progetti in cui la tensione del sistema è leggermente superiore o dove la piattaforma elettrica esistente del cliente richiede la compatibilità con motori a 28 V CC.
La tabella tecnica comprende diversi modelli rappresentativi, come:
La serie 45ZYN001 offre una coppia nominale di circa 0,05 N·m , con una potenza nominale di circa 19 W. È adatto per applicazioni che richiedono velocità più elevate e coppia moderata.
La serie 45ZYN002 fornisce una coppia nominale di circa 0,06 N·m e 20 W. una potenza nominale di circa Può essere preso in considerazione per apparecchiature compatte che necessitano di un livello di coppia leggermente superiore mantenendo una velocità stabile.
Questi modelli forniscono una coppia nominale di circa 0,1 N·m , rendendoli adatti per applicazioni con requisiti di carico più elevati. La lunghezza del motore è di circa 79 mm , offrendo una maggiore capacità di uscita all'interno di una struttura compatta del motore.
I modelli 45ZYN005 e 45ZYN007 si basano su una piattaforma da 28 V CC , con opzioni di potenza nominale comprese tra 23 W e 26 W. Questi modelli sono adatti per progetti che richiedono funzionamento a 28 V e uscita stabile a media potenza.
La serie di motori DC con spazzole 45ZYN è progettata per offrire prestazioni di funzionamento stabili in diverse condizioni di lavoro. Secondo la tabella rappresentativa, la velocità a vuoto varia da circa 2200 giri/min a 4300 giri/min , mentre la velocità nominale varia da circa 1700 giri/min a 3700 giri/min , a seconda del modello selezionato.
Questa gamma di velocità consente di utilizzare il motore in applicazioni in cui sono richiesti rotazione controllata, movimento fluido e uscita affidabile. Per applicazioni con requisiti speciali di velocità o coppia, Modar Motor può aiutare a valutare soluzioni personalizzate di avvolgimento, riduttore o strutturali.
Per i progetti OEM, spesso un motore standard non è sufficiente. Prodotti diversi possono richiedere dimensioni dell'albero, fori di montaggio, direzione di uscita, metodi di cablaggio o impostazioni delle prestazioni speciali. Il motore DC con spazzole 45ZYN può essere personalizzato per adattarsi al design effettivo del cliente.
L'albero di uscita può essere personalizzato con diametro, lunghezza, superficie piana, forma con taglio a D, filettatura, sede per chiavetta o struttura di lavorazione speciale diversi.
Le opzioni standard includono 24 V e 28 V CC. Altri requisiti di tensione possono essere valutati in base al progetto e alla quantità dell'ordine.
La velocità del motore, la coppia nominale, la corrente e la potenza possono essere regolate in base alle condizioni di carico, al ciclo di lavoro e all'ambiente di lavoro del cliente.
La posizione del foro di montaggio, il design del coperchio anteriore e l'interfaccia di installazione possono essere regolati per adattarsi all'alloggiamento dell'apparecchiatura del cliente.
La lunghezza del cavo, la direzione del cavo, il tipo di terminale e il modello di connettore possono essere personalizzati per semplificare l'assemblaggio durante la produzione di massa.
Rispetto ai motori CC di diametro inferiore, la serie di motori CC con spazzole 45ZYN offre una maggiore capacità di coppia e un'uscita più stabile per apparecchiature con carico meccanico più elevato. È una scelta pratica quando l'applicazione richiede più potenza ma necessita comunque di una struttura del motore compatta.
La serie di motori CC con spazzole 45ZYN comprende diverse opzioni di tensione, velocità, coppia, potenza e lunghezza. Ciò consente agli ingegneri di selezionare un modello adatto in base alla struttura dell'attrezzatura e ai requisiti di lavoro invece di fare affidamento su una sola specifica standard.
Il motore DC con spazzole 45ZYN è adatto per macchine con spazio interno limitato. Il suo corpo compatto e la chiara interfaccia di montaggio facilitano ai progettisti di prodotto l'integrazione del motore in attuatori elettrici, meccanismi automatici e sistemi di trasmissione compatti.
Modar Motor supporta lo sviluppo di motori personalizzati per i clienti B2B. Dalla selezione del prototipo alla produzione in serie, il motore può essere regolato in base ai requisiti di tensione, velocità, coppia, albero, struttura di montaggio, cavo e connettore.
La scelta del motore non dovrebbe considerare solo tensione e potenza. Coppia di carico, corrente di avviamento, ciclo di lavoro, temperatura di esercizio, rumore, direzione di installazione e requisiti di durata influiscono tutti sulla scelta finale del motore. Modar Motor può supportare i clienti con l'abbinamento dei motori e la valutazione dei campioni per ridurre il rischio di sviluppo.
Il motore DC con spazzole 45ZYN è adatto per attuatori elettrici che richiedono dimensioni compatte, coppia stabile e movimento affidabile. Può essere utilizzato in sistemi con attuatori lineari o rotanti, a seconda della struttura di trasmissione meccanica.
Per i produttori di attuatori, i requisiti importanti del motore spesso includono coppia di avviamento, velocità stabile, bassa corrente, struttura dell'albero adeguata e affidabilità a lungo termine. La serie 45ZYN può essere personalizzata per soddisfare questi requisiti.
La serie di motori CC con spazzole 45ZYN può essere utilizzata in apparecchiature di automazione di piccole e medie dimensioni, inclusi moduli di trasmissione, dispositivi di posizionamento, meccanismi di alimentazione, piattaforme rotanti e sistemi di controllo compatti.
Nelle applicazioni di automazione, il motore deve funzionare ripetutamente e mantenere una potenza costante. La serie di motori CC con spazzole 45ZYN offre molteplici scelte di modelli per supportare diversi requisiti di velocità e coppia.
Il motore DC con spazzole 45ZYN può essere utilizzato in sistemi di controllo intelligenti delle valvole, valvole elettriche e dispositivi di controllo dei fluidi. Il suo design compatto lo rende adatto per l'installazione all'interno di attuatori di valvole o moduli di controllo.
Per le applicazioni con valvole, i clienti potrebbero aver bisogno di una coppia di uscita, un angolo di rotazione, un design dell'albero o una struttura di controllo limite specifici. Modar Motor può aiutare a valutare la configurazione del motore in base al carico della valvola e al ciclo di lavoro.
Le apparecchiature domestiche intelligenti richiedono spesso motori compatti per le funzioni di apertura, chiusura, sollevamento, rotazione o regolazione. La serie di motori DC con spazzole 45ZYN può essere utilizzata in serrature intelligenti, tende elettriche, mobili intelligenti, moduli di controllo automatico e altri dispositivi intelligenti.
Per questo mercato sono importanti il funzionamento stabile, la bassa rumorosità e l'installazione personalizzata. La piattaforma del motore CC con spazzole 45ZYN offre flessibilità utile per lo sviluppo di prodotti intelligenti.
La serie di motori DC con spazzole 45ZYN può essere applicata in alcuni dispositivi medici e sanitari dove sono necessari movimento stabile e struttura compatta. I possibili usi includono meccanismi di regolazione, moduli rotanti, dispositivi di manipolazione dei campioni e sistemi di azionamento ausiliari.
Per le applicazioni mediche, l'affidabilità del motore, l'aumento della temperatura, il livello di rumore e la coerenza della qualità devono essere testati attentamente prima della produzione in serie.
Il motore DC con spazzole 45ZYN può essere utilizzato anche in distributori automatici, apparecchiature per ufficio, dispositivi commerciali, piccole macchine per l'imballaggio e altri sistemi industriali leggeri. La sua pratica gamma di uscita lo rende adatto a molte applicazioni di azionamento meccanico compatto.
I seguenti dati tecnici si applicano al 45mm 4 5ZYN motore CC con spazzole .
Opzioni di tensione nominale: 24/28 V ecc.
Velocità nominale: 1700-3700 giri/min (personalizzato)
Coppia nominale: 0,05~0,1 Nm (personalizzato)
Intervallo di potenza in uscita: 19~31 W (personalizzato)
Diametro esterno 45 mm
Dimensioni di montaggio del coperchio personalizzate
Lunghezza del cavo e terminale personalizzati
può essere personalizzato con cambio
| Caratteristiche motorie | |||||||||||||||
 |
| Disegno del motore CC spazzolato 45ZYN |
 |
| Curva delle prestazioni del motore CC con spazzole 45ZYN |
 |
Il motore CC con spazzole 45ZYN è una serie di motori CC con spazzole compatti con struttura di trasmissione integrata. È progettato per applicazioni che richiedono velocità stabile, uscita di coppia pratica e installazione flessibile, come apparecchiature di automazione, attuatori elettrici, sistemi di controllo di valvole e dispositivi intelligenti.
La tabella rappresentativa dei prodotti include le opzioni a 24 V CC e 28 V CC . Altri requisiti di tensione possono essere valutati in base all'applicazione del cliente, ai requisiti tecnici e alla quantità dell'ordine.
Secondo i modelli rappresentativi elencati, l'intervallo di coppia nominale è compreso tra circa 0,05 N·m e 0,1 N·m . La coppia finale dipende dal modello selezionato, dalla velocità, dal design del motore e dalle effettive condizioni di lavoro.
La potenza nominale indicata nella tabella prodotto varia da circa 18W a 31W . Diversi modelli forniscono diversi livelli di potenza per soddisfare i diversi requisiti delle apparecchiature.
SÌ. L'albero può essere personalizzato in base al disegno meccanico del cliente. Le opzioni di personalizzazione comuni includono lunghezza dell'albero, diametro, taglio a D, albero piatto, albero filettato, sede per chiavetta e altre strutture speciali.
SÌ. La velocità e la coppia possono essere personalizzate modificando il design del motore, i parametri dell'avvolgimento o la configurazione della trasmissione ad ingranaggi. I clienti devono fornire tensione, velocità target, coppia richiesta, condizioni di carico e ciclo di lavoro per una valutazione accurata.
SÌ. La serie di motori CC con spazzole 45ZYN è adatta a molte applicazioni con attuatori perché fornisce dimensioni compatte, uscita stabile e struttura meccanica personalizzabile. Può essere utilizzato in attuatori elettrici, attuatori di valvole, moduli di controllo intelligenti e altri sistemi di controllo del movimento.
Per una selezione e un preventivo accurati del motore, fornire tensione, velocità, coppia, limite di dimensione del motore, disegno dell'albero, requisiti di montaggio, ciclo di lavoro, ambiente di lavoro, durata prevista, quantità annuale e dettagli dell'applicazione.
Il funzionamento continuo dipende dal carico, dalla corrente, dall'aumento della temperatura, dal ciclo di lavoro e dall'ambiente di lavoro. Se la vostra applicazione richiede un funzionamento a lungo termine, Modar Motor può valutare le condizioni di lavoro e consigliare una progettazione o un piano di test adeguati.
SÌ. Modar Motor supporta progetti OEM e ODM per motori DC, inclusa la personalizzazione di tensione, albero, struttura di montaggio, cavo, connettore, senso di rotazione, velocità, coppia e parametri prestazionali.
