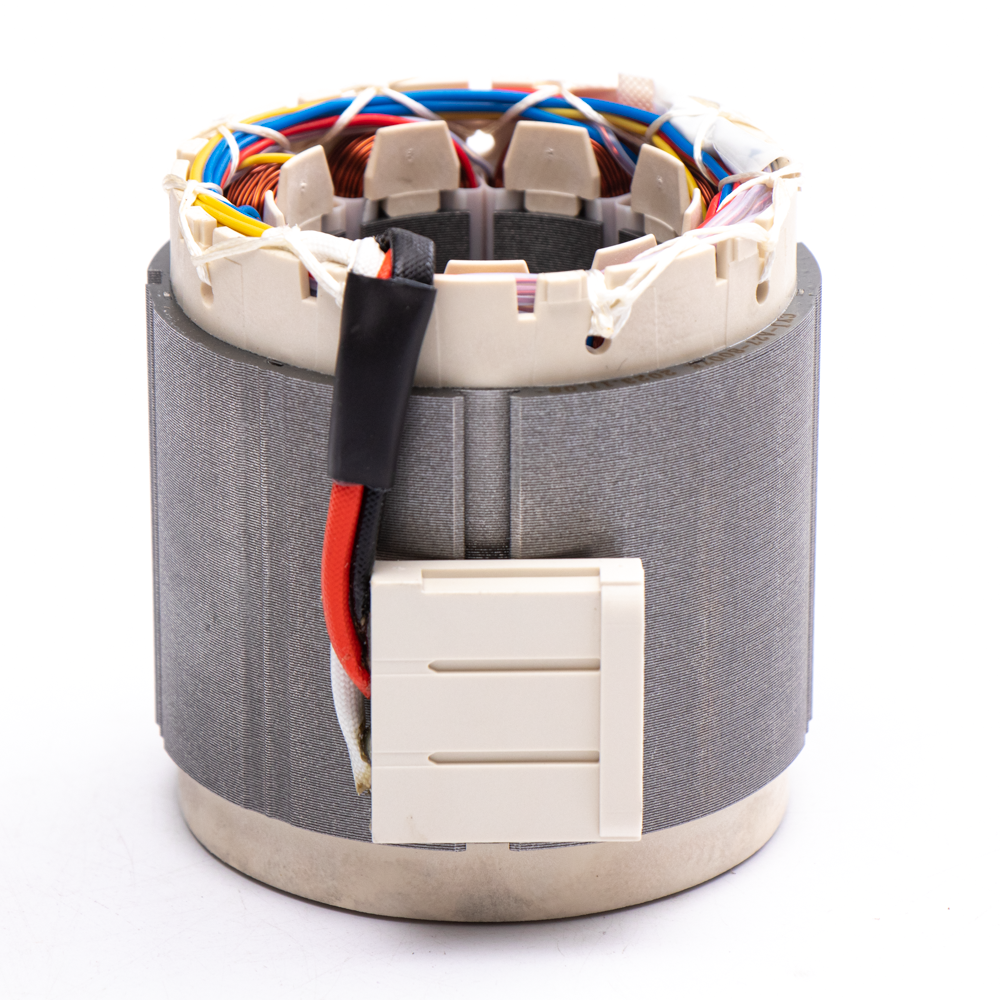

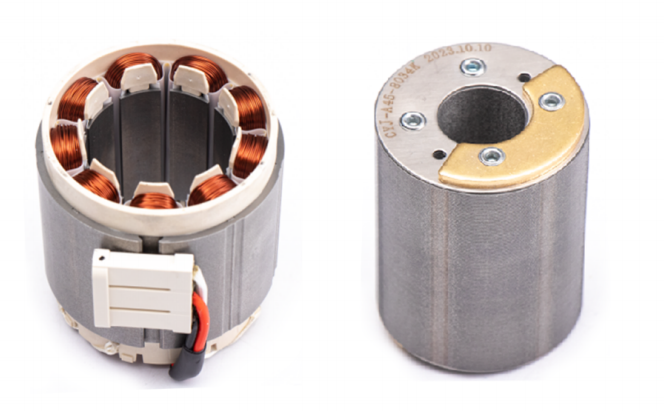

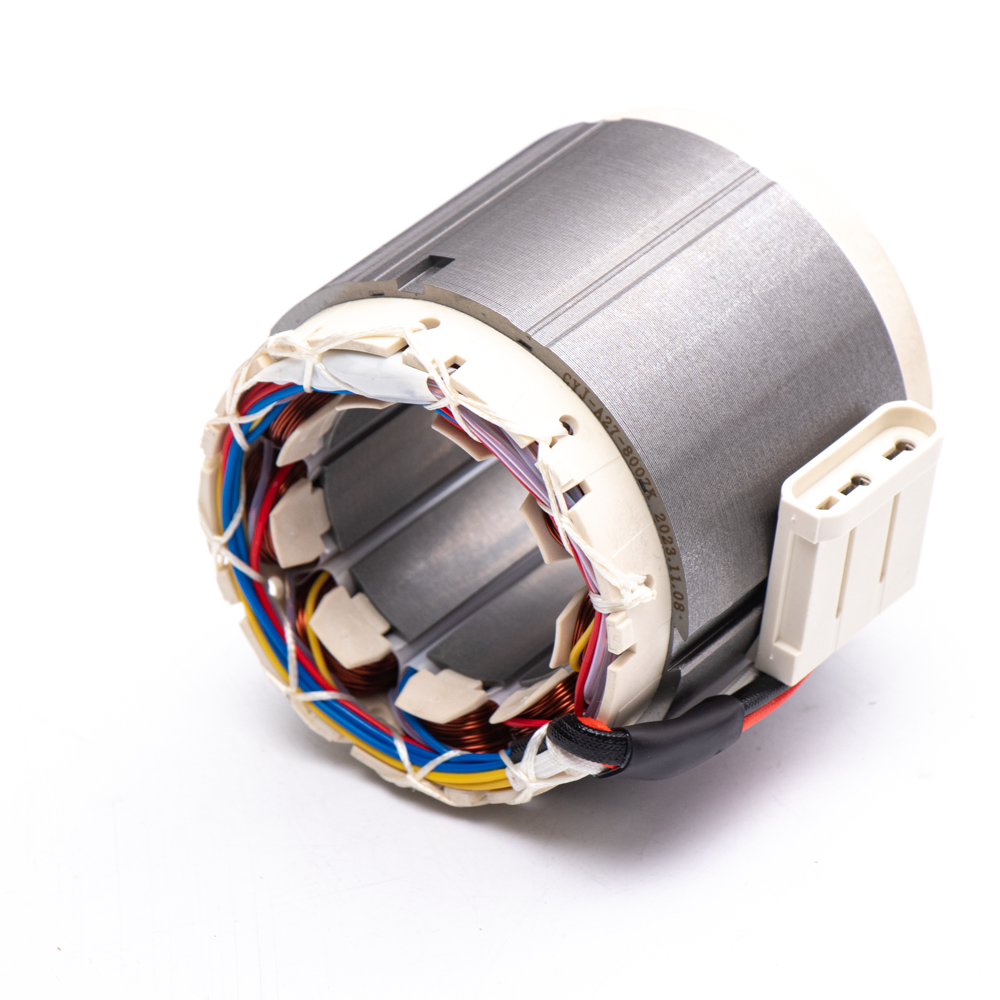

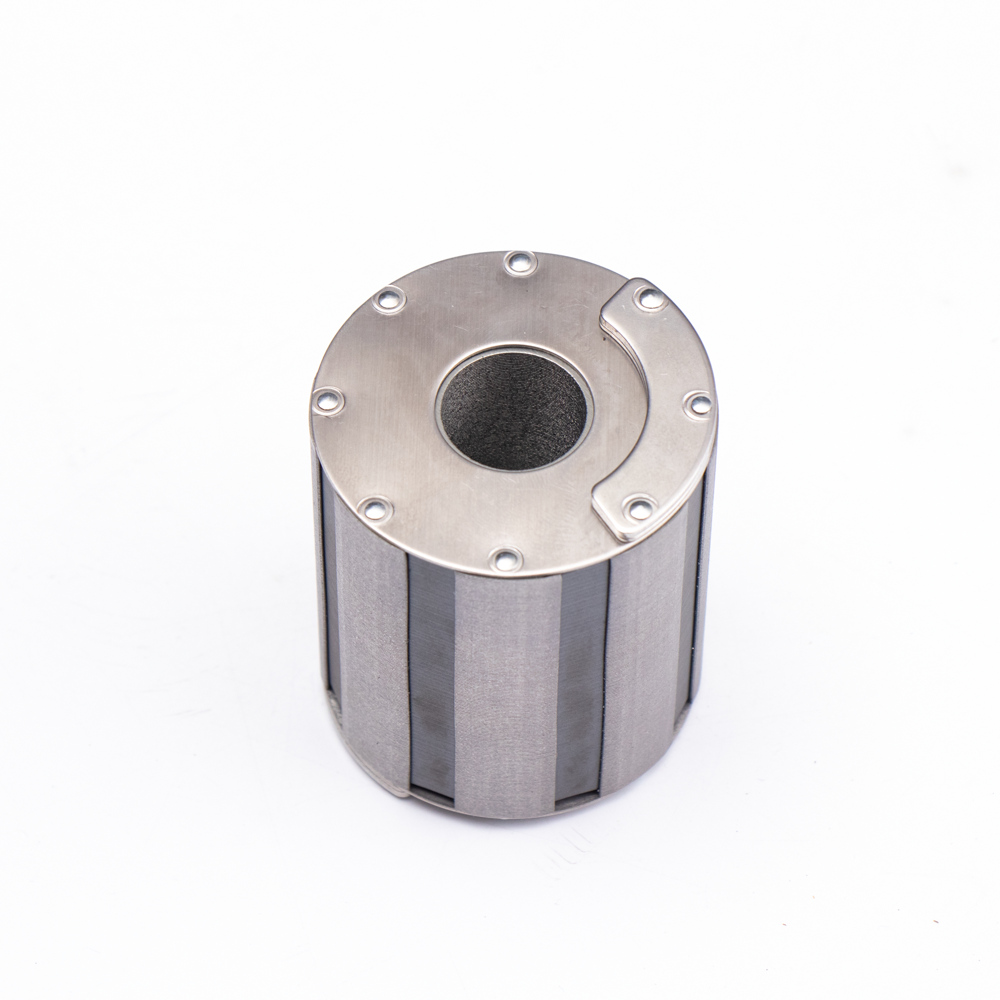

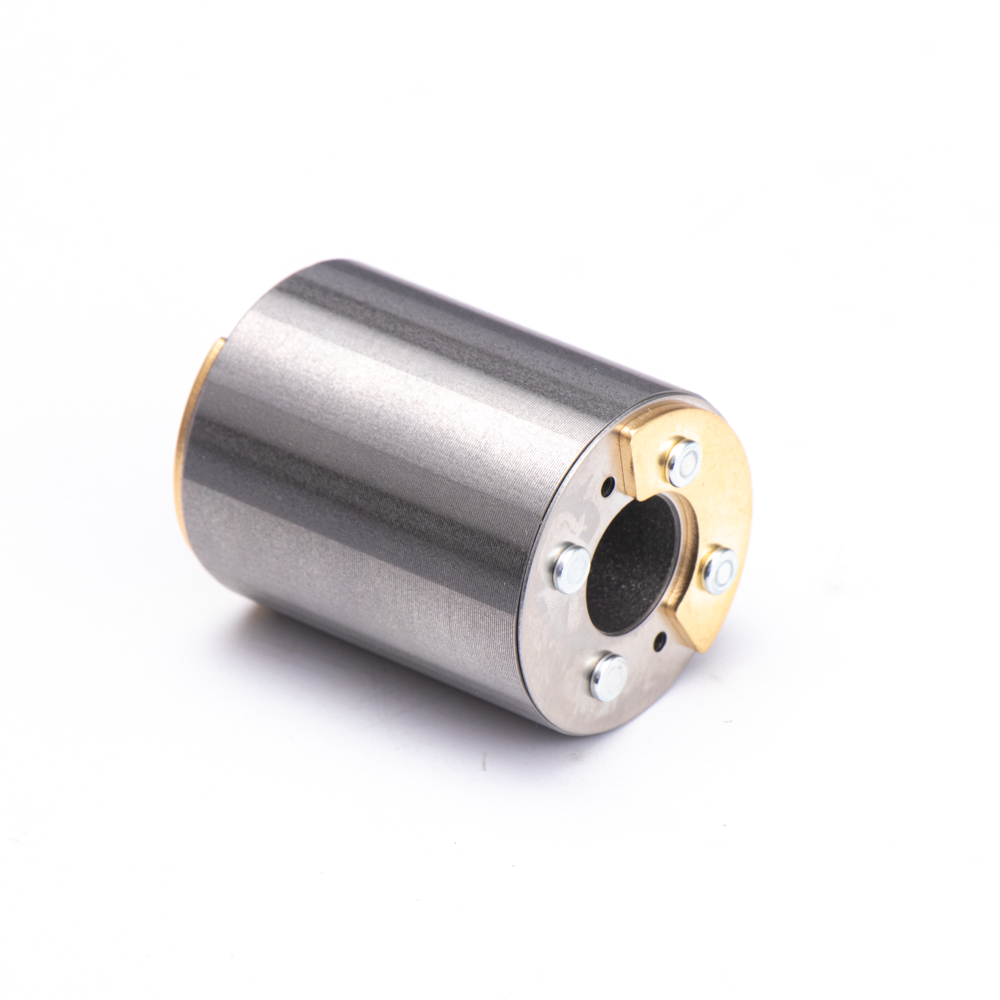

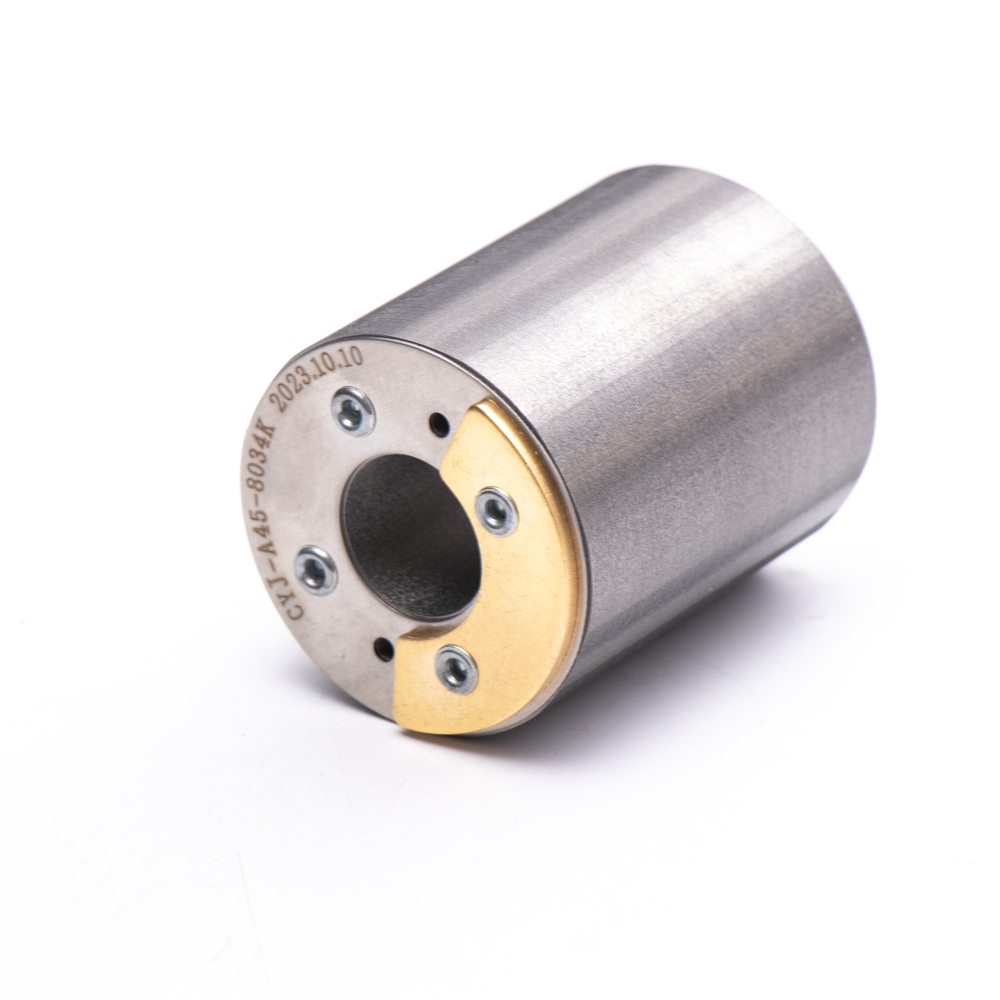

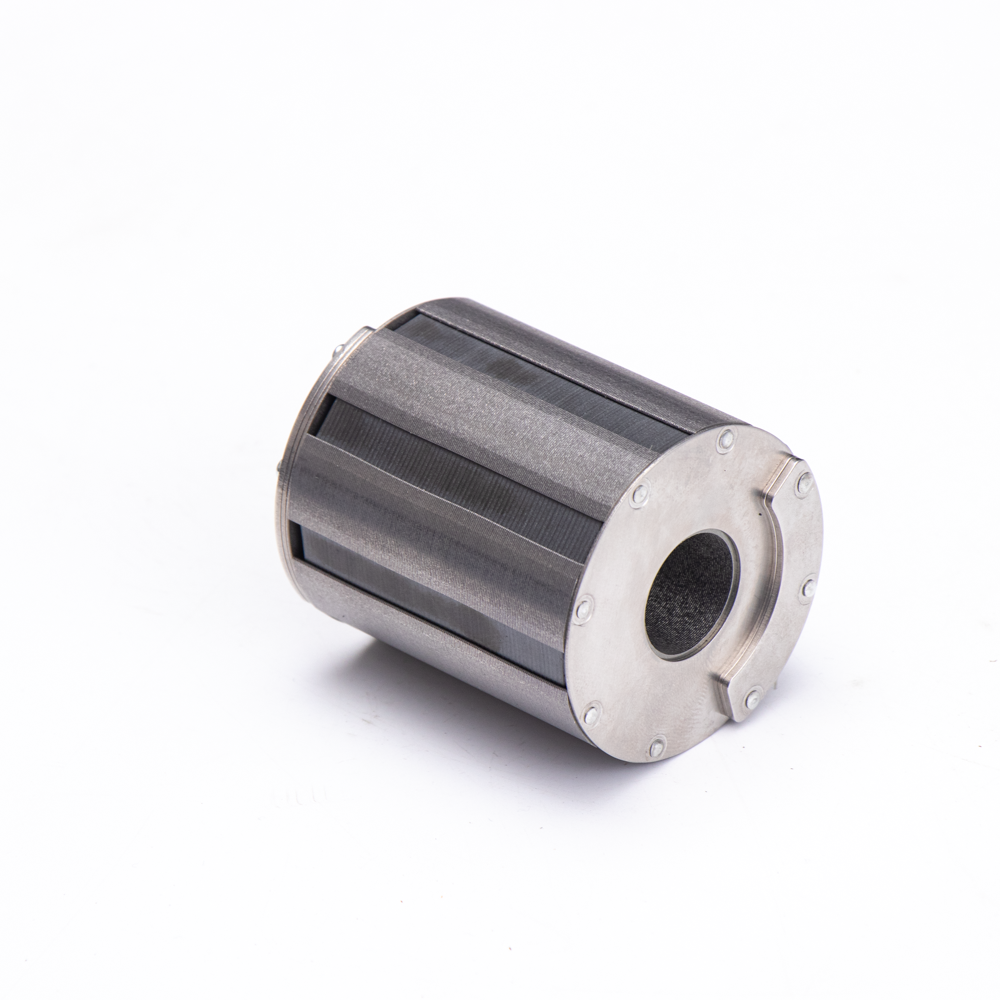

85mm 집중 권선 고정자 및 회전자는 공간 효율성과 단순화된 권선 구조가 요구되는 소형 전기 압축기 및 펌프 모터용으로 설계되었습니다.
분산 권선 설계와 비교하여 집중 권선은 더 짧은 엔드 턴 구조와 더 컴팩트한 모터 레이아웃을 허용합니다.
85mm 집중 권선 고정자와 회전자는 0~800V 전압 시스템을 지원하며 설치 공간과 제조 효율성이 중요한 통합 모터 어셈블리에 매우 적합합니다.
컴팩트한 집중 권선 설계
공간 효율성 향상을 위한 짧은 엔드 턴
대용량 압축기 모터 생산에 적합
0-800V 전기 시스템과 호환 가능
OEM 및 Tier 1 모터 통합을 위해 설계됨
85mm 집중 권선 고정자 및 회전자는 소형 모터 크기, 단순화된 조립 및 효율적인 전자기 활용이 필요한 응용 분야에 주로 사용됩니다..
자동차 전기 압축기에서 이 구조는 충분한 토크 밀도를 유지하면서 컴팩트한 모터 레이아웃을 지원합니다. 85mm 집중 권선 고정자 및 회전자는 후드 아래 또는 통합 열 모듈과 같이 패키징 제약이 있는 시스템에 자주 선택됩니다.
펌프 모터 설계에서 집중 권선 구조는 물 및 오일 펌프 응용 분야에 대한 효율적인 조립과 안정적인 작동을 가능하게 합니다. 적용 가능한 CC 범위 12-34CC는 외경 플랫폼을 변경하지 않고도 토크 및 흐름 요구 사항에 따라 조정될 수 있습니다.
소형 전기 에어컨 압축기
통합 열 관리 압축기 모듈
설치 공간이 제한된 워터 펌프 모터
자동차 윤활 시스템용 오일 펌프 모터
단순화된 권선 공정이 필요한 OEM 모터 플랫폼
다음 기술 데이터는 85mm 집중 권선 고정자 및 로터 시리즈 에 적용됩니다..
정격 전압 옵션: 0-800V.
정격 속도: 0-8600rpm(맞춤형)
정격 토크: 0-7.2Nm(맞춤형)
출력 전력 범위: 1.8-5.02kw(맞춤형)
적응된 펌프 변위 범위: 12-34CC
고정자 외경 85mm
50/60mm 로터 외경
선택적인 균형추
샤프트를 추가하고 맞춤화할 수 있습니다.
| J85O.D. 표준 모델 매개변수 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 모델 | 정격 힘 |
정격 전압 |
정격 현재의 |
정격 토크 |
정격 속도 | 능률 | 전류 밀도 | 열부하 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J85-45 | 1.80kw | 320V | 7.0암즈 | 4.0Nm | 4500rpm | 90.05% | 16Amm² | 804J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J85-50 | 3.20kw | 350V | 11암스 | 5.4Nm | 6000rpm | 91.20% | 18Amm² | 812J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J85-54 | 4.25kw | 400V | 16암스 | 5.2Nm | 8000rpm | 91.80% | 21Amm² | 960J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J85-60 | 5.02kw | 400V | 18암스 | 6.0Nm | 8000rpm | 91.80% | 22Amm² | 921J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

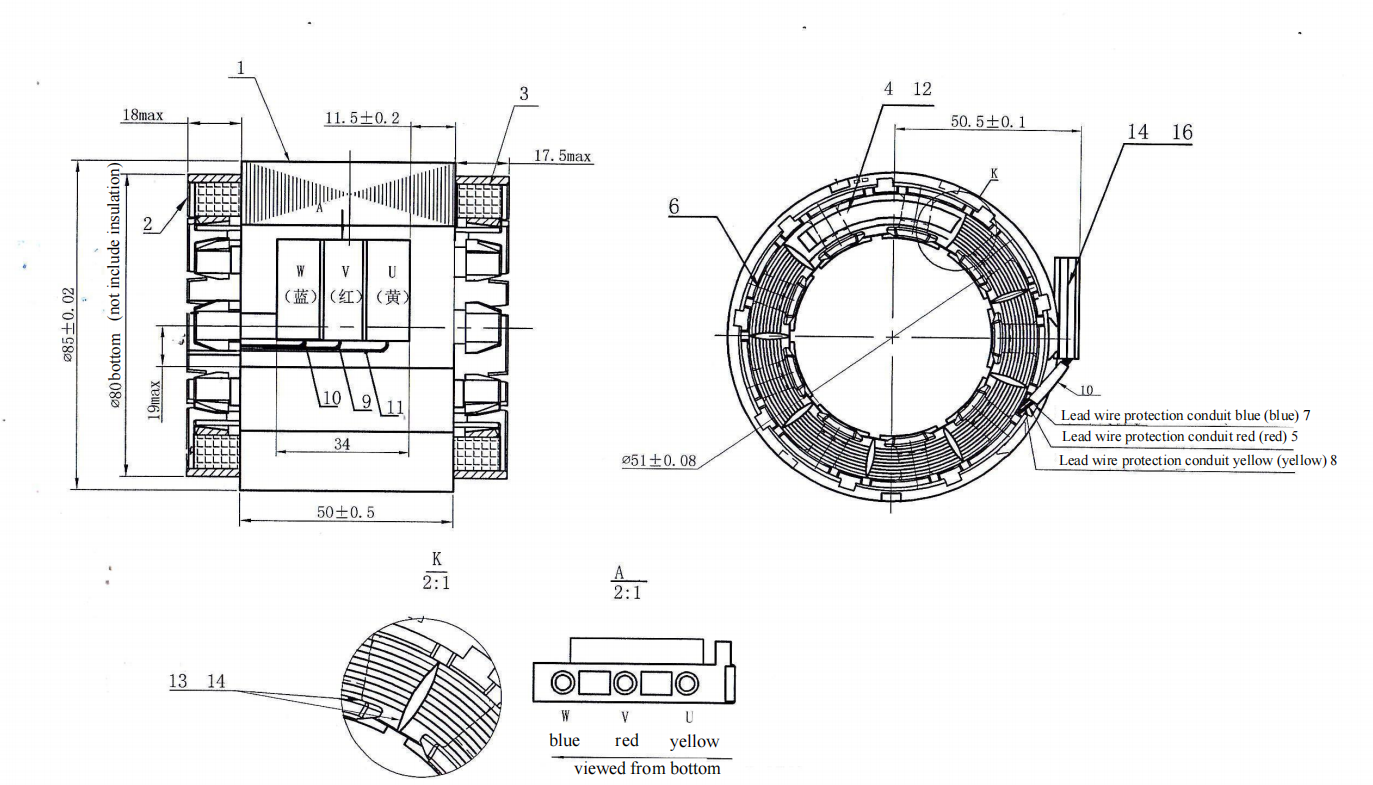

| J85O.D. 표준 고정자 도면 |
|

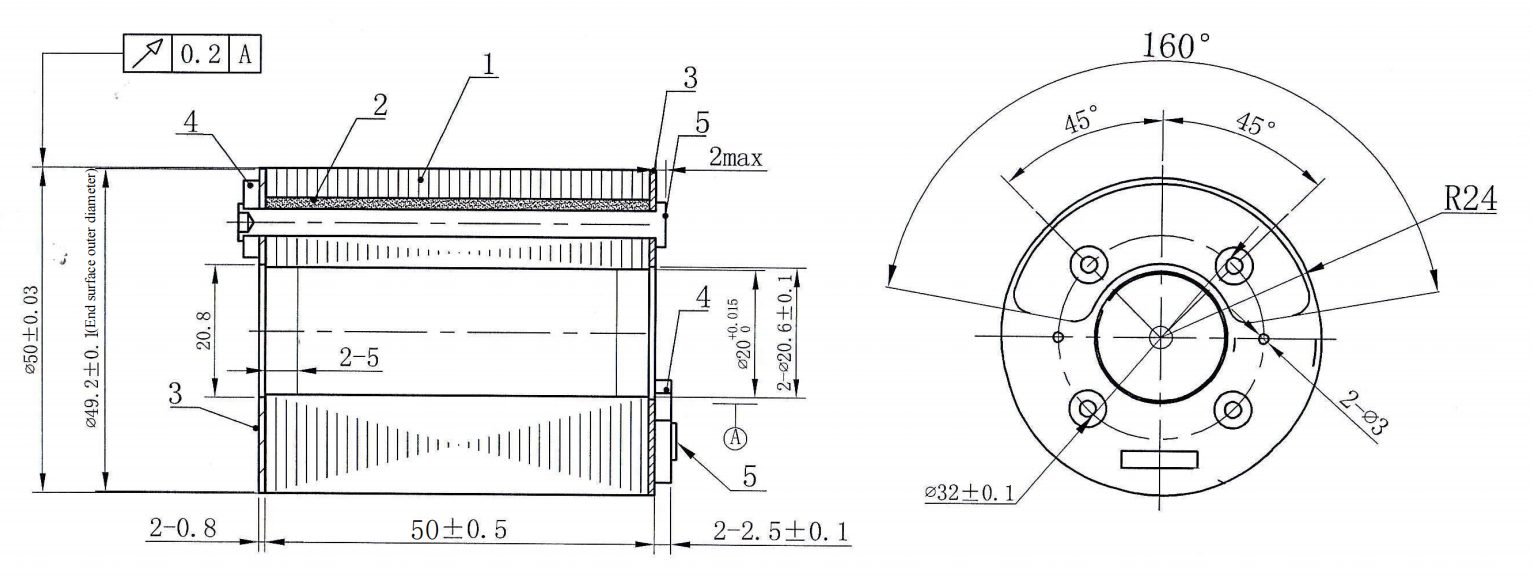

J85O.D. 표준 로터 도면 |
|
| TT85O.D. 표준 모델 매개변수 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 모델 | 정격 출력 |
정격 전압 |
전류 정격 |
정격 토크 |
정격 속도 | 능률 | 전류 밀도 | 열부하 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85-50 | 1.80kw | 320V | 7.0암즈 | 4.0Nm | 4500rpm | 88.05% | 16A/mm² | 854J | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85-55 | 3.20kw | 350V | 11암스 | 5.4Nm | 6000rpm | 8920% | 18A/mm² | 872J | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85-60 | 4.25kw | 400V | 16암스 | 5.2Nm | 8000rpm | 90.80% | 21A/mm² | 990J | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

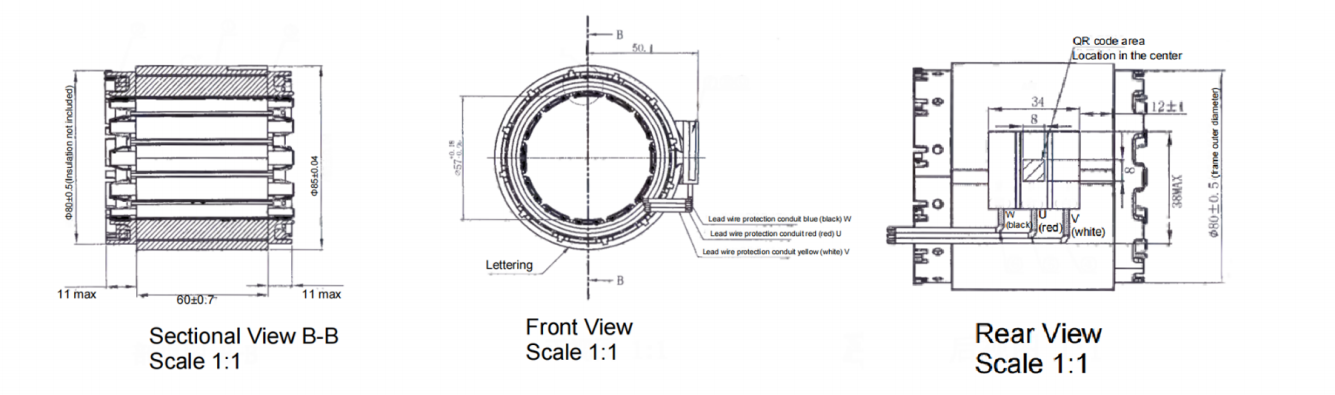

| TT85O.D. 표준 고정자 도면 |
|

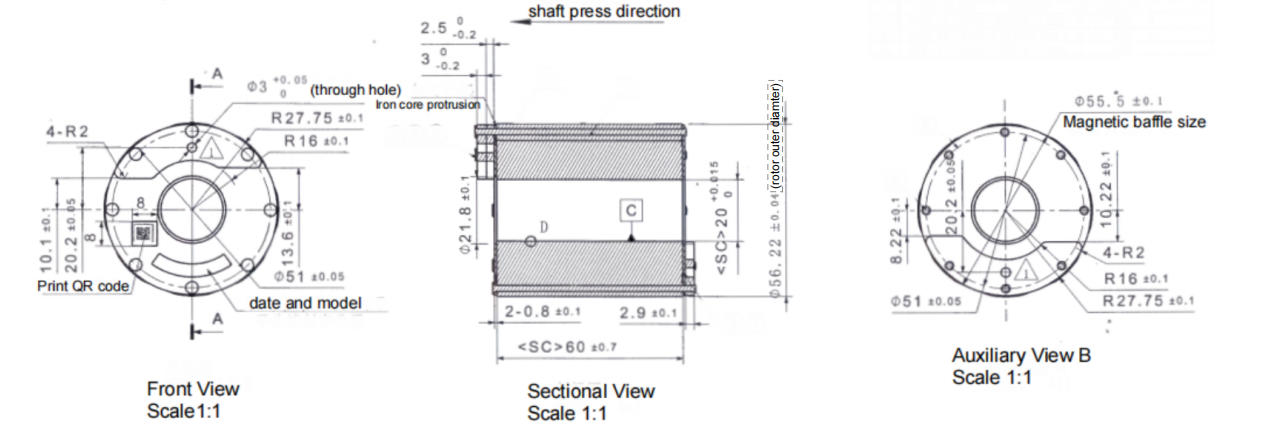

TT85O.D. 표준 로터 도면 |
|
집중 권선은 끝 회전이 더 짧고 구조가 더 콤팩트하여 공간이 제한된 설계에 적합합니다.
예, 85mm 집중 권선 고정자와 회전자는 소형 자동차 전기 압축기 응용 분야에 일반적으로 사용됩니다.
예, 워터 펌프와 오일 펌프 모두 사용하여 설계할 수 있습니다. 85mm 집중 권선 고정자 및 회전자를 .
일반적인 설계는 0~800V 시스템을 지원합니다.
예, 권선 및 전자기 특성은 프로젝트별로 맞춤화될 수 있습니다.
예, 85mm 집중 권선 고정자와 회전자는 확장 가능한 OEM 생산을 위해 설계되었습니다.
