BLDC 모터 – 산업용 및 OEM 애플리케이션을 위한 브러시리스 DC 모터 솔루션

BLDC(브러시리스 DC) 모터는 고효율, 긴 서비스 수명 및 낮은 유지 관리 요구 사항으로 인해 산업 자동화, 의료 기기, HVAC 시스템 및 정밀 장비에 널리 사용됩니다.
Modar Motor에서는 유럽과 북미 지역의 OEM 고객을 위해 설계된 다양한 BLDC 모터를 제조합니다. 당사의 제품 포트폴리오는 맞춤형 모터 프로젝트 및 대량 생산을 지원하기 위해 다양한 프레임 크기, 출력 범위 및 애플리케이션별 구성을 포괄합니다.

지금 문의하세요

BLDC 모터 제품 개요

당사의 BLDC 모터 포트폴리오는 산업 제조업체, 시스템 통합업체 및 장비 제조업체의 요구 사항을 충족하도록 설계되었습니다.
주요 이점은 다음과 같습니다.
- 고효율 및 낮은 전력 손실
- 높은 토크 밀도의 컴팩트한 프레임 크기
- 연속 작동을 위한 안정적인 성능
- 전압, 속도 및 제어 방법에 대한 유연한 맞춤 설정
- 국제 산업 표준 준수
모든 BLDC 모터는 독립형 모터로 공급되거나 기어박스, 인코더, 브레이크 또는 맞춤형 샤프트와 통합될 수 있습니다.

문의 시작

프레임 크기별 BLDC 모터

당사는 주로 프레임 크기별로 BLDC 모터를 분류합니다. 이는 엔지니어가 모터 선택 범위를 좁힐 수 있는 가장 일반적이고 효율적인 방법입니다. 각 프레임 크기 범주에는 다양한 전력 등급 및 권선 옵션을 갖춘 여러 시리즈 및 하위 모델이 포함됩니다.

표준 모델 외에도 Modar Motor는 다음을 포함하여 BLDC 모터에 대한 OEM 및 ODM 서비스를 제공합니다.

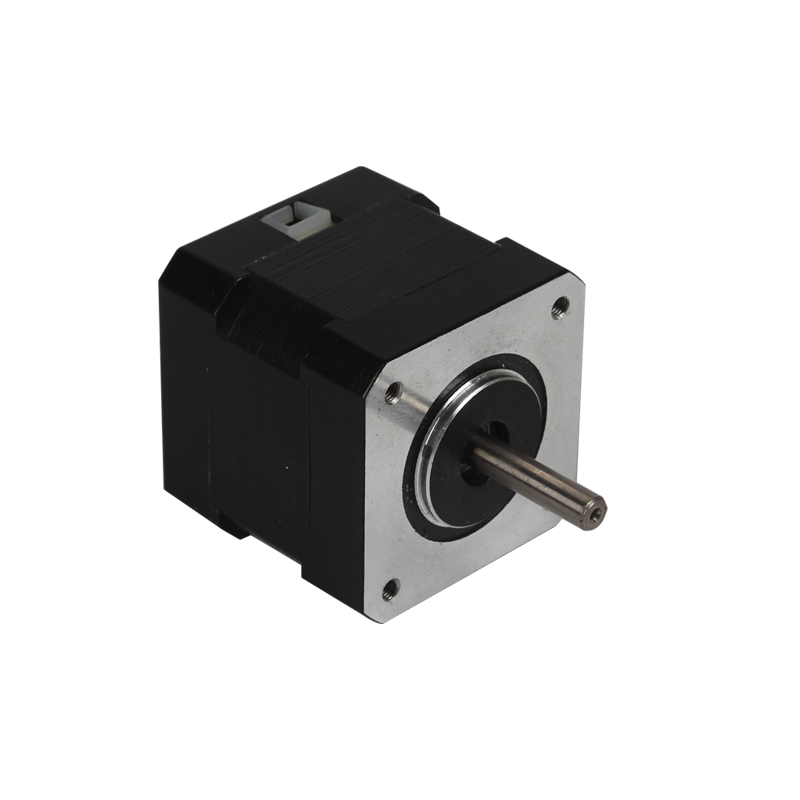

42mm BLDC 모터

공간이 제한된 장비를 위한 컴팩트 솔루션

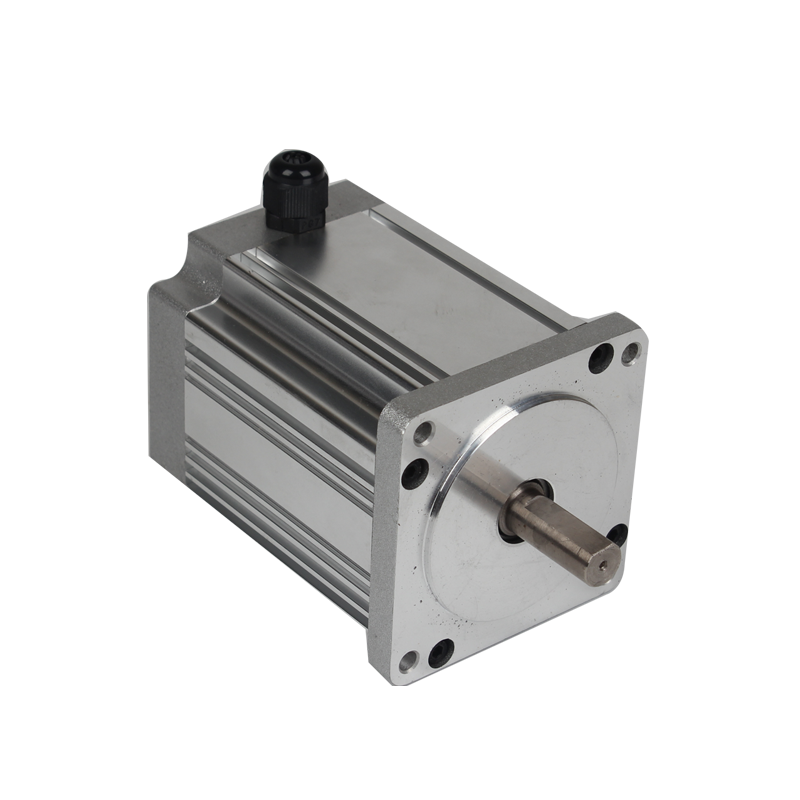

80mm BLDC 모터

중~고토크 산업용 모터

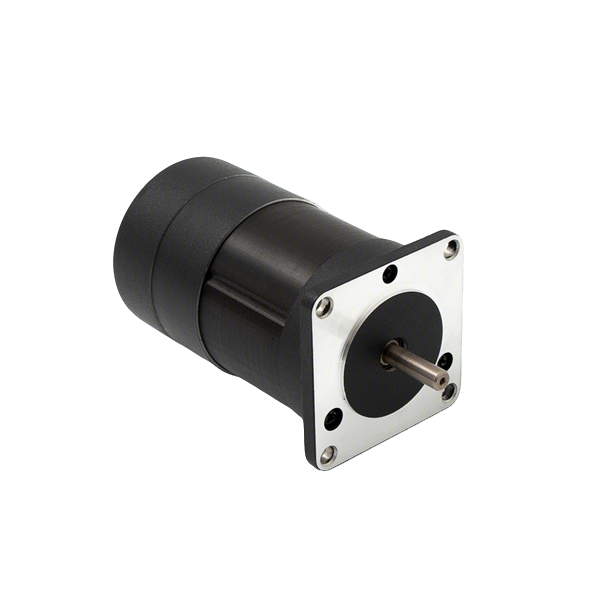

57mm BLDC 모터

자동화 시스템을 위한 균형 잡힌 토크와 속도

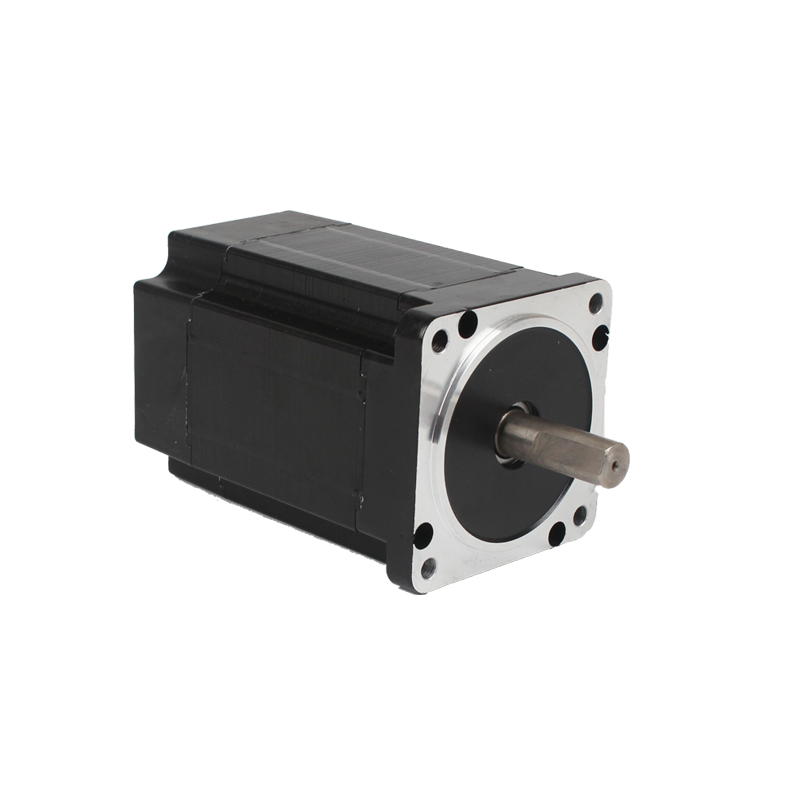

86mm BLDC 모터

고부하 기계를 위한 견고한 모터

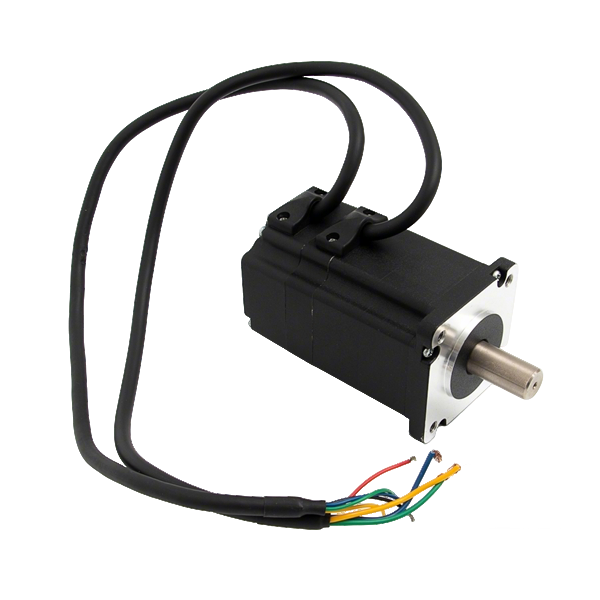

60mm BLDC 모터

연속 사용 애플리케이션을 위한 향상된 전력

110mm BLDC 모터

산업용 드라이브용 고전력 BLDC 모터

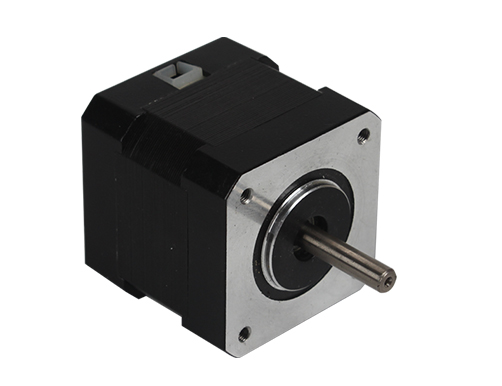

42mm 42BLF 시리즈 BLDC 모터

정격 전압 옵션: 12V/24V 등
정격 속도: 3000-12000rpm(맞춤형)
정격 토크: 0.063-0.3Nm(맞춤형)
출력 전력 범위: 25-100W(맞춤형)
옵션 액세서리: 기어박스, 인코더, 컨트롤러 등

전기 사양
모델	전압	정격 부하				피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	전압	속도	토크	현재의	힘	피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	다섯	rpm	Nm	에이	여	Nm	NM/A	V/kRPM	kg.mm2	L:mm	kg
42BL53-230	24	3000	0.1	1.8	32	0.3	0.055	3.3	3.6	53	0.35
42BL73-230	24	3000	0.2	3.5	63	0.6	0.057	3.3	6.8	73	0.55
42BL93-230	24	3000	0.3	5.2	95	0.9	0.058	3.4	10.8	93	0.75

57mm 57BLF 시리즈 BLDC 모터

정격 전압 옵션: 12V/24V 등
정격 속도: 3000-8000rpm(맞춤형)
정격 토크: 0.055-0.8Nm(맞춤형)
출력 전력 범위: 25-250W(맞춤형)
옵션 액세서리: 기어박스, 인코더, 컨트롤러 등

전기 사양
모델	전압	정격 부하				피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	전압	속도	토크	현재의	힘	피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	다섯	rpm	Nm	에이	여	Nm	NM/A	V/kRPM	kg.mm2	L:mm	kg
57BLF20S	24	3000	0.2	3.3	63	0.6	0.063	4.50	8.5	55	0.48
57BLF40S	24	3000	0.4	6.6	125	1.2	0.064	4.52	13.48	75	0.79
57BLF60S	24	3000	0.6	10	188	1.8	0.064	4.54	21.38	95	1.1
57BLF80S	48	3000	0.8	7	250	2.4	0.064	4.56	29.38	115	1.41

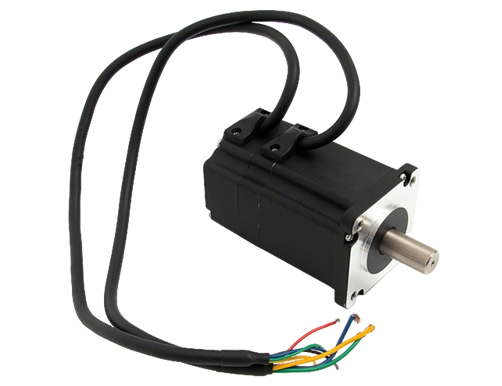

60mm 60BLF 시리즈 BLDC 모터

정격 전압 옵션: 24V/48V 등
정격 속도: 3000rpm(맞춤형)
정격 토크: 0.32-1.27Nm(맞춤형)
출력 전력 범위: 100-400W(맞춤형)
옵션 액세서리: 기어박스, 인코더, 컨트롤러 등

전기 사양
모델	전압	정격 부하				피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	전압	속도	토크	현재의	힘	피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	다섯	rpm	Nm	에이	여	Nm	NM/A	V/kRPM	kg.mm2	L:mm	kg
60BL78-430	48	3000	0.32	3	100	0.96	0.114	8.93	24	78	0.85
60BL99-430	48	3000	0.65	6	200	1.95	0.122	8.93	48	99	1.25
60BL120-430	48	3000	0.95	8.8	300	2.85	0.126	8.93	72	120	1.65
60BL140-430	48	3000	1.27	11.5	400	3.81	0.127	8.93	96	140	2.05

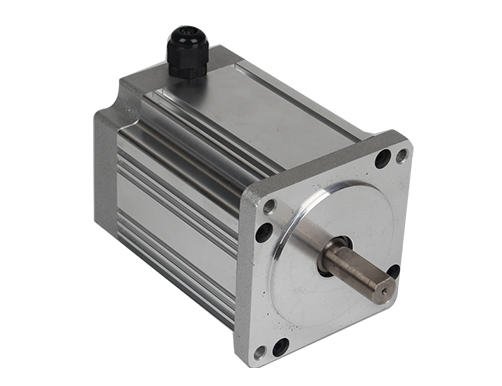

80mm 80BLF 시리즈 BLDC 모터

정격 전압 옵션: 24V/48V/310V 등
정격 속도: 3000-6000rpm(맞춤형)
정격 토크: 0.4-3.5Nm(맞춤형)
출력 전력 범위: 125-750W(맞춤형)
옵션 액세서리: 기어박스, 인코더, 컨트롤러 등

전기 사양
모델	전압	정격 부하				피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	전압	속도	토크	현재의	힘	피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	다섯	rpm	Nm	에이	여	Nm	NM/A	V/kRPM	kg.mm2	L:mm	kg
80BL86-430	48	3000	0.4	3.2	126	1.2	0.126	9.1	39	86	1.5
80BL106-430	48	3000	0.7	5.5	220	2.1	0.127	9	53	106	2.1
80BL106-660	310	6000	0.7	1.7	440	2.1	0.4	31	53	106	2.1
80BL126-430	48	3000	1.27	10	400	3.81	0.127	8.7	65	126	2.7
80BL126-450	48	5000	1.27	17	665	3.81	0.076	5.1	65	126	2.7
80BL126-630	310	3000	1.27	1.6	400	3.81	0.82	55	65	126	2.7
80BLF100-430	48	3000	1.27	11	400	3.81	0.115	8.4	53	100	2.1
80BLF100-445	48	4500	0.85	11	400	2.55	0.077	5.6	53	100	2.1
80BLF110-430	48	3000	1.6	14	500	4.8	0.114	8.4	66	110	2.6
80BLF110-445	48	4500	1.06	13.5	500	3.18	0.078	5.6	66	110	2.6
80BLF115-630	310	3000	1.75	2.3	550	5.25	0.76	55	73	110	2.7
80BLF130-630	310	3000	2.38	3.2	750	7.14	0.74	55	99	130	3.3
80BLF130-615	310	1500	3.5	2.4	550	10.5	1.45	95	99	130	3.3

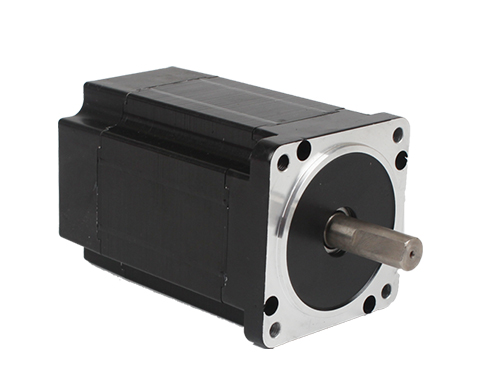

86mm 86BLF 시리즈 BLDC 모터

정격 전압 옵션: 24V/48V/310V 등.
정격 속도: 3000rpm(맞춤형)
정격 토크: 1-2.5Nm(맞춤형)
출력 전력 범위: 300-800W(맞춤형)
옵션 액세서리: 기어박스, 인코더, 컨트롤러 등

전기 사양
모델	전압	정격 부하				피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	전압	속도	토크	현재의	힘	피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	다섯	rpm	Nm	에이	여	Nm	NM/A	V/kRPM	kg.mm2	L:mm	kg
86BL80-430	48	3000	1	8.5	314	3	0.133	9.8	120	80	2.2
86BL90-430	48	3000	1.27	10.8	400	3.81	0.133	9.8	160	90	2.6
86BL105-430	48	3000	1.8	14.8	565	5.4	0.133	9.8	220	105	3.4
86BL115-430	48	3000	2.1	18	659	6.3	0.133	9.7	260	115	3.8
86BL130-430	48	3000	2.5	19.5	785	7.5	0.138	10.2	320	130	4.3
86BL130-630	310	3000	2.5	3.3	785	7.5	0.8	62	320	130	4.3

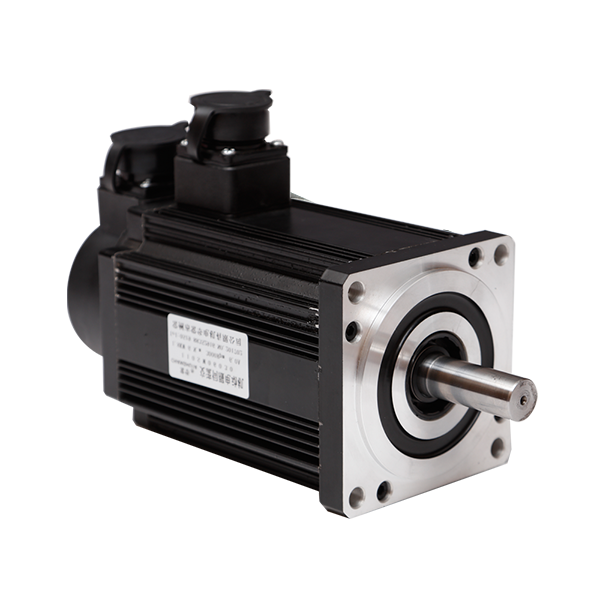

110mm 110BLF 시리즈 BLDC 모터

정격 전압 옵션: 48V/310V 등.
정격 속도: 3000rpm(맞춤형)
정격 토크: 3.2-9.6Nm(맞춤형)
출력 전력 범위: 500-3000W(맞춤형)
옵션 액세서리: 기어박스, 인코더, 컨트롤러 등

전기 사양
모델	전압	정격 부하				피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	전압	속도	토크	현재의	힘	피크 토크	토크 상수	V/kRPM	로터 관성	몸길이	대량의
모델	다섯	rpm	Nm	에이	여	Nm	NM/A	V/kRPM	kg.mm2	L:mm	kg
110BL110-430	48	3000	3.2	28	1000	9.6	0.12	8.4	730	110	4.5
110BL110-630	310	3000	3.2	4.2	1000	9.6	0.79	55	730	110	4.5
110BL140-430	48	3000	4.8	42	1500	14.4	0.12	8.5	1100	140	5.5
110BL140-630	310	3000	4.8	6.3	1500	14.4	0.79	55	1100	140	5.5
110BL170-630	310	3000	6.4	8.4	2000	19.2	0.79	55	1460	170	7
110BL230-630	310	3000	9.6	12.6	3000	28.8	0.76	55	2200	230	9

일반적인 응용 분야별 BLDC 모터

BLDC 모터는 여러 산업 분야에서 널리 채택되고 있습니다. 동일한 모터 플랫폼은 종종 맞춤화를 통해 다양한 애플리케이션에 최적화될 수 있습니다.
일반적인 응용 분야는 다음과 같습니다.
산업 자동화 – 컨베이어, 액추에이터, 위치 결정 시스템
의료 기기 – 펌프, 환기 장치, 실험실 장비
HVAC 시스템 – 팬, 공기 조화 장치, 송풍기
로봇 공학 – 모바일 로봇, 협동 로봇, 조인트 모듈
상업용 장비 – 커피 머신, 포장 장비, 프린터
에너지 및 환경 시스템 – 펌프, 제어 장치, 전원 모듈

각 애플리케이션에 대해 속도 범위, 절연 등급, 소음 수준, 컨트롤러 호환성과 같은 매개변수를 맞춤 설정할 수 있습니다.
