모터와 프레임리스 모터의 고정자와 회전자의 차이점

모터 부품 소개

전기 모터는 어디에나 있습니다. 전기 자동차, 산업 기계, 로봇, 드론, 가전 제품은 물론 컴퓨터 내부의 작은 냉각 팬에도 전원을 공급합니다. 그러나 널리 사용됨에도 불구하고 많은 사람들은 모터 내부의 가장 중요한 두 부분인 고정자와 회전자에 대해 잘 알지 못합니다.

무엇이 모터를 회전시키는지, 프레임리스 모터가 로봇 공학 및 자동화 분야에서 점점 인기를 얻고 있는 이유가 무엇인지 궁금하신 경우, 이 가이드를 통해 해당 주제에 대한 완전한 이해를 얻으실 수 있습니다.

전기 모터의 매혹적인 세계로 뛰어들어 고정자, 회전자, 프레임리스 모터의 차이점을 알아보세요.

전기 모터의 작동 방식 이해

그 핵심에는 전기 모터가 전기 에너지를 기계적인 움직임으로 변환합니다. 이 변환은 자기장의 상호 작용을 통해 발생합니다.

모터를 정지된 구성 요소와 움직이는 구성 요소 사이에서 세심하게 짜여진 춤으로 생각하십시오. 참가자가 없으면 춤을 추는 것이 불가능합니다.

전자기 회전의 기본 원리

전선 코일을 통해 전기가 흐르면 자기장이 생성됩니다. 이 자기장이 다른 자기장과 상호 작용하면 힘이 생성됩니다. 이 힘은 회전 운동을 생성합니다.

개념이 복잡해 보일 수도 있지만 두 개의 자석이 서로 밀거나 당기는 것과 동일한 원리를 따릅니다.

모터에 여러 구성 요소가 필요한 이유

모터는 단일 부품으로 모션을 생성할 수 없습니다. 다음이 필요합니다.

• 고정 자기장 소스

• 회전 자기장 소스

• 에너지를 운동으로 전달하는 메커니즘

여기서 고정자와 회 전자가 작동합니다.

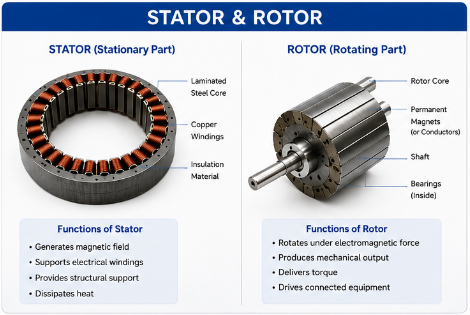

무엇입니까? 고정자?

고정자는 전기 모터의 고정 부분입니다. 이름에서 알 수 있듯이 모터가 작동하는 동안 고정된 상태를 유지합니다.

고정자는 건물의 기초라고 생각할 수 있습니다. 움직이지는 않지만 다른 모든 것은 그것에 달려 있습니다.

고정자의 구조

일반적인 고정자는 다음으로 구성됩니다.

• 적층 강철 코어

• 구리 권선

• 단열재

• 주택 구조

적층 강철은 와전류로 인한 에너지 손실을 줄여 전반적인 효율성을 향상시킵니다.

고정자의 기능

고정자는 몇 가지 중요한 작업을 수행합니다.

• 자기장을 생성합니다

• 전기 권선 지원

• 구조적 안정성 제공

• 활성 구성 요소에서 열을 멀리 전달합니다.

고정자가 없으면 모터 회전을 구동하는 자기장이 없습니다.

일반적인 고정자 재료

제조업체는 일반적으로 다음을 사용합니다.

• 실리콘 강철 적층

• 구리선 권선

• 고온 단열

• 에폭시 수지

이러한 소재는 내구성, 효율성 및 열 안정성을 보장합니다.

로터란 무엇입니까?

로터는 전기 모터의 회전 부품입니다. 고정자 내부에 위치하며 전자기력이 생성되면 회전합니다.

고정자가 무대라면 회전자는 공연자입니다.

로터의 구조

로터에는 일반적으로 다음이 포함됩니다.

• 로터 코어

• 영구 자석 또는 전도성 막대

• 샤프트

• 문장

모터 유형에 따라 로터 구성이 크게 달라질 수 있습니다.

로터의 기능

로터의 주요 역할은 다음과 같습니다.

• 전자기력 하에서 회전

• 기계적 출력 생성

• 토크 전달

• 연결된 장비를 운전

이 회전 운동은 컨베이어 벨트부터 전기 자동차까지 모든 것에 동력을 공급합니다.

일반적인 로터 유형

여러 로터 디자인이 존재합니다:

다람쥐 케이지 로터

단순성과 내구성으로 인해 유도 전동기에 널리 사용됩니다.

영구 자석 로터

브러시리스 DC 모터 및 서보 모터에 일반적입니다.

상처 로터

조정 가능한 속도 제어가 필요한 특수 산업 응용 분야에 사용됩니다.

고정자 대 회전자: 주요 차이점

고정자와 회전자는 함께 작동하지만 완전히 다른 용도로 사용됩니다.

위치 및 위치

고정자

• 고정 부품

• 대부분의 모터에서 바깥쪽에 위치

축차

• 회전 부품

• 고정자 내부에 위치

운동 특성

고정자는 작동 내내 고정된 상태를 유지합니다.

로터는 지속적으로 회전하며 기계적 동력을 전달합니다.

전기적 및 자기적 역할

고정자는 일반적으로 활성화된 권선을 통해 1차 자기장을 생성합니다.

로터는 해당 필드와 상호 작용하여 모션과 토크를 생성합니다.

제조 고려 사항

고정자에는 정밀한 권선 공정이 필요한 경우가 많습니다.

로터는 진동을 최소화하고 원활한 작동을 보장하기 위해 정확한 균형을 요구합니다.

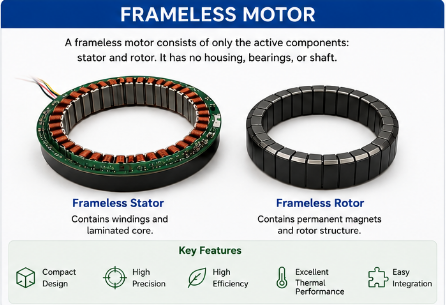

무엇입니까? 프레임리스 모터?

기존 모터는 일반적으로 하우징, 베어링, 샤프트 및 장착 기능을 갖춘 완전한 어셈블리로 제공됩니다.

프레임리스 모터는 다릅니다.

프레임리스 모터의 정의

프레임리스 모터는 본질적으로 활성 전자기 구성요소만 포함하는 모터 키트입니다.

• 고정자

• 축차

다음은 포함되지 않습니다.

• 외부 하우징

• 샤프트

• 문장

• 엔드 캡

이 설계를 통해 엔지니어는 모터를 기계에 직접 통합할 수 있습니다.

프레임리스 모터의 주요 부품

프레임리스 모터는 일반적으로 다음으로 구성됩니다.

프레임리스 고정자

권선과 적층 코어가 포함되어 있습니다.

프레임리스 로터

영구 자석과 회전자 구조를 포함합니다.

이들은 함께 전통적인 모터 프레임 없이 완전한 전자기 시스템을 형성합니다.

프레임리스 모터가 다른 이유

차량 전체가 아닌 경주용 자동차의 엔진만 구매한다고 상상해 보세요.

이것이 바로 프레임리스 모터가 제공하는 기능입니다. 엔지니어는 최대 맞춤화 및 성능을 위해 모터를 장비에 직접 구축할 수 있습니다.

프레임리스 모터가 고정자와 회전자를 사용하는 방법

프레임리스 모터는 여전히 기존 모터와 동일한 기본 작동 원리를 사용합니다.

프레임리스 모터 조립

고정자는 기계 구조에 직접 장착됩니다.

로터는 애플리케이션의 회전 메커니즘에 부착됩니다.

일단 조립되면 기계 자체가 사실상 모터 하우징이 됩니다.

고객 장비에 통합

이 통합은 다음과 같은 여러 가지 이점을 제공합니다.

• 크기 감소

• 더 낮은 무게

• 강성 증가

• 효율성 향상

그 결과 고도로 최적화된 모션 시스템이 탄생했습니다.

프레임리스 모터의 장점

프레임리스 모터는 첨단 산업에서 점점 인기를 얻고 있습니다.

컴팩트한 디자인

기존 모터는 귀중한 설치 공간을 차지하는 경우가 많습니다.

프레임리스 모터는 불필요한 구성 요소를 제거하여 매우 컴팩트한 디자인을 가능하게 합니다.

이는 로봇 공학 및 항공우주 응용 분야에서 특히 중요합니다.

고효율

필요한 기계식 변속기 구성요소가 적기 때문에 에너지 손실을 최소화할 수 있습니다.

직접 구동 구성으로 효율성이 더욱 향상됩니다.

향상된 정밀도

백래시와 기계적 유격은 위치 정확도에 큰 영향을 미칠 수 있습니다.

프레임리스 모터는 직접 통합을 가능하게 하여 이러한 문제를 줄이고 모션 제어 정밀도를 향상시킵니다.

더 나은 열 성능

엔지니어는 모터 주변에 맞춤형 냉각 시스템을 설계할 수 있습니다.

이로 인해 표준 모터 패키지에 비해 열 방출이 더 뛰어난 경우가 많습니다.

프레임리스 모터의 응용

프레임리스 모터는 최첨단 기술에서 점점 더 많이 발견되고 있습니다.

로봇공학

현대 로봇 관절의 요구 사항:

• 높은 토크

• 컴팩트한 크기

• 정확한 포지셔닝

프레임리스 모터는 이러한 요구 사항을 완벽하게 충족합니다.

산업용 로봇, 휴머노이드 로봇, 협동 로봇 모두 프레임리스 모터 기술의 이점을 누릴 수 있습니다.

의료 장비

의료 기기에는 종종 다음이 필요합니다.

• 조용한 작동

• 부드러운 움직임

• 높은 신뢰성

예는 다음과 같습니다:

• 수술용 로봇

• 진단 장비

• 이미징 시스템

항공우주 시스템

항공우주 공학에서는 모든 그램이 중요합니다.

프레임리스 모터는 뛰어난 성능을 유지하면서 무게를 줄이는 데 도움이 됩니다.

응용 분야는 다음과 같습니다.

• 위성 메커니즘

• 항공기 액츄에이터

• 우주 로봇 공학

산업 자동화

공장에서는 다음과 같은 목적으로 프레임리스 모터에 점점 더 의존하고 있습니다.

• 정밀 포지셔닝 시스템

• CNC 기계

• 반도체 제조 장비

• 자동화된 검사 시스템

기존 모터와 프레임리스 모터 중에서 선택하기

올바른 모터를 선택하는 것은 응용 분야에 따라 다릅니다.

고려해야 할 주요 요소

스스로에게 물어보세요:

• 공간이 제한되어 있나요?

• 높은 정밀도가 필요합니까?

• 체중 감량이 중요한가요?

• 모터가 기계에 직접 통합됩니까?

대부분의 질문에 대한 대답이 '예'라면 프레임리스 모터가 이상적인 선택일 수 있습니다.

비용 대 성능

기존 모터는 설치가 더 쉽고 일반적으로 초기 비용이 저렴합니다.

프레임리스 모터는 더 많은 엔지니어링 노력이 필요할 수 있지만 뛰어난 성능, 효율성 및 시스템 통합을 제공할 수 있습니다.

많은 고급 애플리케이션에서 장기적인 이점은 추가적인 설계 복잡성을 정당화합니다.

모터 기술의 미래 동향

전기 모터의 미래는 더 높은 효율성, 더 작은 크기, 더 큰 통합을 향해 나아가고 있습니다.

여러 가지 추세가 업계를 형성하고 있습니다.

• 프레임리스 모터 채택 증가

• 로봇공학과 자동화의 성장

• 전기차 확대

• 경량 항공우주 시스템에 대한 수요

• 자성 재료의 발전

• 향상된 모터 제어 전자 장치

업계가 더욱 스마트하고 컴팩트한 기계를 계속 추구함에 따라 프레임리스 모터는 점점 더 중요한 역할을 할 것으로 예상됩니다.

결론

모터 기술에 관련된 모든 사람에게는 고정자와 회전자의 차이점을 이해하는 것이 필수적입니다. 고정자는 자기장을 생성하는 고정 구성 요소 역할을 하고, 회전자는 전자기 에너지를 유용한 기계적 동작으로 변환하는 회전 요소입니다.

이 두 구성 요소가 함께 모든 전기 모터의 핵심을 형성합니다.

프레임리스 모터는 기존 하우징, 베어링, 샤프트를 제거하고 고정자와 회전자만 남겨 이 개념을 한 단계 더 발전시켰습니다. 이러한 간소화된 설계를 통해 엔지니어는 모터를 기계에 직접 통합하여 더 가볍고, 더 작고, 더 효율적이고, 더 정밀한 시스템을 만들 수 있습니다.

로봇 공학, 자동화, 의료 기술 및 항공우주 산업이 계속 발전함에 따라 프레임리스 모터는 성능과 소형화가 가장 중요한 응용 분야에서 선호되는 솔루션이 되고 있습니다. 고급 로봇 관절을 설계하든 차세대 산업용 장비를 개발하든, 고정자, 회전자 및 프레임리스 모터가 함께 작동하는 방식을 이해하면 더 나은 엔지니어링 및 구매 결정을 내리는 데 도움이 됩니다.
