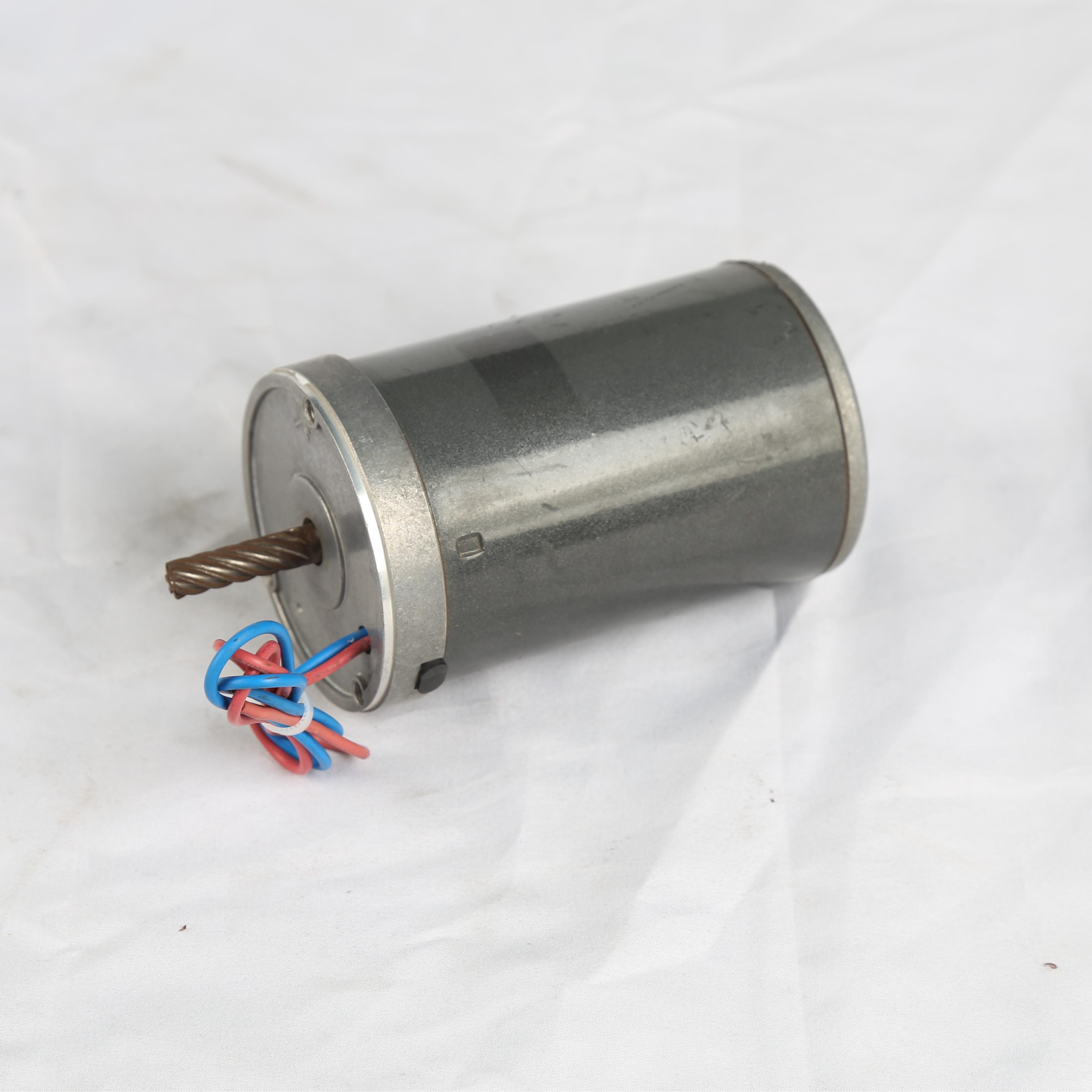

محرك DC من سلسلة 66ZYT عبارة عن محرك DC ذو عزم دوران عالي مصمم للمعدات التي تتطلب طاقة خرج أقوى ودوران موثوق وأداء مستقر تحت حمل ميكانيكي أعلى. مع إطار محرك أكبر مقاس 66 مم، توفر هذه السلسلة المزيد من عزم الدوران واحتياطي الطاقة مقارنة بمنصات محركات DC المصقولة الأصغر حجمًا، مما يجعلها مناسبة لأنظمة المضخات ووحدات القيادة الصناعية والمحركات الكهربائية ومعدات التشغيل الآلي والآلات التجارية وأنظمة نقل OEM المخصصة.
وفقًا للمعايير الفنية التمثيلية، تشتمل سلسلة 66ZYT على خيارات 12 فولت و24 فولت و110 فولت تيار مستمر . يبلغ نطاق عزم الدوران المقدر حوالي 0.3 نيوتن متر إلى 0.5 نيوتن متر ، بينما تتراوح الطاقة المقدرة من 58 وات إلى 168 وات تقريبًا . توفر الطرازات المختلفة سرعات مصنفة تتراوح من حوالي 1100 دورة في الدقيقة إلى 4000 دورة في الدقيقة ، مما يمنح مهندسي تصنيع المعدات الأصلية مزيدًا من المرونة عند اختيار محرك لمتطلبات القيادة ذات السرعة المنخفضة وعزم الدوران العالي أو متطلبات القيادة ذات السرعة العالية.
بالنسبة لعملاء B2B، يمكن أن يدعم Modar Motor تخصيص الجهد الكهربي والسرعة المقدرة وعزم الدوران وهيكل العمود وواجهة التثبيت وسلك الرصاص والموصل واتجاه الدوران ومنحنى الأداء. سلسلة 66ZYT مناسبة للمشاريع التي لا يكون فيها المحرك المدمج قويًا بدرجة كافية ويتطلب الأمر منصة محرك DC مصقولة أكثر قوة.
66زيت
مودار موتور
66 ملم
58-168 واط
0.3 ~ 0.5 نانومتر
12/24/110 فولت
نحاس نقي 100%
2
حوالي 30 يوما
تم تطوير محرك DC المصقول 66ZYT للتطبيقات التي تتطلب سعة تحميل أعلى وإخراج أقوى. بالمقارنة مع محركات DC المصقولة الأصغر مقاس 57 مم أو 63 مم، توفر سلسلة محركات DC المصقولة 66ZYT هيكل محرك أكبر وقدرة عزم دوران أقوى وخيارات طاقة أعلى تصنيفًا.
يعتبر محرك DC المصقول 66ZYT مناسبًا للمعدات التي تحتاج إلى تشغيل موثوق تحت الحمل، مثل المضخات والمحركات ووحدات القيادة والآليات الصناعية. يمكن توصيل هيكلها بعلب التروس أو الوصلات أو الأحزمة أو البكرات أو رؤوس المضخات أو أنظمة النقل المصممة حسب العميل. بالنسبة لمصنعي معدات OEM، توفر سلسلة محركات DC المصقولة 66ZYT منصة عملية لتطبيقات محرك DC ذات الطاقة المتوسطة إلى العالية.
إحدى الميزات المهمة لسلسلة محركات DC المصقولة 66ZYT هي تغطيتها متعددة الجهد. يشتمل جدول المنتجات التمثيلي على نماذج 12V DC و24V DC و110V DC ، والتي تتيح للعملاء اختيار محرك وفقًا لنظام الطاقة الحالي الخاص بهم.
تعد نماذج 24V DC مناسبة لأنظمة التشغيل الآلي الشائعة ومعدات المضخات ووحدات التحكم الصناعية ومنتجات المشغلات. يمكن استخدام طراز 12V DC في أنظمة الجهد المنخفض أو المعدات المحمولة أو التطبيقات التي تعمل بالبطارية حيث يتطلب عزم دوران أقوى. يعتبر طراز 110V DC مناسبًا لمنصات المعدات الخاصة التي تتطلب حلاً بمحرك عالي الجهد.
تجعل مرونة الجهد هذه سلسلة محركات DC المصقولة 66ZYT أسهل للتكيف مع مشاريع OEM المختلفة، خاصة عندما يحتاج العملاء إلى مطابقة وحدة تحكم أو مصدر طاقة موجود.
تتضمن سلسلة محركات DC المصقولة 66ZYT العديد من النماذج التمثيلية، بما في ذلك 66ZYT040، 66ZYT001، 66ZYT001A و66ZYT001B . تم تصميم كل نموذج لظروف عمل مختلفة، ونطاق السرعة ومنصة الجهد.
يعمل الموديل 66ZYT040 على 24V DC . وفقًا للبيانات التمثيلية، فهو يوفر عزم دوران مقدر يبلغ 0.3 نيوتن متر تقريبًا، حوالي 3000 دورة في الدقيقة وسرعة مقدرة 94 وات تقريبًا. وقوة مقدرة تبلغ هذا الطراز مناسب للمعدات التي تتطلب مزيجًا متوازنًا من السرعة وعزم الدوران والقوة.
طراز 66ZYT001 هو أيضًا إصدار 24 فولت تيار مستمر ، ويقدم عزم دوران مقدر يبلغ حوالي 0.4 نيوتن متر ، حوالي 3100 دورة في الدقيقة وسرعة مقدرة 130 وات تقريبًا. وقوة مقدرة تبلغ إنها مناسبة لأنظمة المضخات ذات التحميل العالي وآليات التشغيل ووحدات القيادة الصناعية.
66ZYT001A منصة يستخدم الطراز تيار مستمر بجهد 110 فولت . إنه يوفر عزم دوران مقدر يبلغ 0.4 نيوتن متر تقريبًا ، 4000 دورة في الدقيقة وسرعة مقدرة تبلغ حوالي 168 وات تقريبًا. وقوة مقدرة تبلغ هذا النموذج مناسب للتطبيقات التي تتطلب تشغيل جهد أعلى وسرعة أعلى وطاقة خرج أقوى.
يعمل الطراز 66ZYT001B على 12 فولت تيار مستمر . إنه يوفر عزم دوران مقدر يبلغ 0.5 نيوتن متر تقريبًا ، 1100 دورة في الدقيقة وسرعة مقدرة تبلغ حوالي 58 وات تقريبًا. وقوة مقدرة تبلغ هذا النموذج مناسب لأنظمة الجهد المنخفض التي تحتاج إلى عزم دوران أقوى بسرعة أقل.
تم تصميم سلسلة محركات DC المصقولة 66ZYT للتطبيقات التي يحتاج فيها المحرك إلى قيادة المقاومة الميكانيكية الفعلية، وليس فقط العمل في ظل ظروف عدم التحميل. مع عزم الدوران المقدر الذي يصل إلى 0.5 نيوتن · متر تقريبًا والقدرة المقدرة التي تصل إلى 168 وات تقريبًا ، يمكن لهذه السلسلة دعم أحمال العمل الأثقل من محركات التيار المستمر المصقولة الأصغر حجمًا.
بالنسبة لأنظمة المضخات، قد يحتاج المحرك للتغلب على مقاومة السوائل وتغيرات الضغط. بالنسبة لأنظمة المشغلات، قد يحتاج المحرك إلى التعامل مع عزم الدوران والاحتكاك الميكانيكي والحركة المتكررة. بالنسبة لوحدات النقل الصناعية، قد يحتاج المحرك إلى الحفاظ على خرج ثابت في ظل ظروف الحمل المتغيرة. تعتبر منصة 66ZYT مناسبة لبيئات العمل الأكثر تطلبًا.
يساعد منحنى أداء المحرك المهندسين على تقييم العلاقة بين السرعة وعزم الدوران والتيار والكفاءة والطاقة الناتجة. بالنسبة لاختيار محرك OEM، يعد هذا أمرًا مهمًا لأن المحرك الذي يبدو مناسبًا عند سرعة عدم التحميل قد لا يعمل بشكل جيد تحت حمل العمل الحقيقي.
عند اختيار محرك DC مصقول 66ZYT، يجب على العملاء تقييم عزم الدوران المقدر، وعزم الدوران الأقصى، والحد الحالي، وقدرة جهاز التحكم، وارتفاع درجة الحرارة، ودورة العمل وبيئة العمل. يمكن لشركة Modar Motor دعم الاتصالات الفنية واختيار الطراز بناءً على بيانات الاختبار الفعلية للعميل ومتطلبات التطبيق.
يمكن تخصيص عمود الإخراج وفقًا لطرق الاتصال الميكانيكية المختلفة. تشمل الخيارات الشائعة عمودًا دائريًا أو عمودًا مسطحًا أو عمودًا مقطوعًا على شكل حرف D أو عمودًا ملولبًا أو عمودًا رئيسيًا أو عمودًا ممتدًا أو عمودًا مزدوجًا أو تصنيعًا خاصًا. يساعد ذلك المحرك على الاتصال بوصلات التوصيل ورؤوس المضخة والتروس والبكرات والأحزمة ومكونات القيادة المخصصة.
يمكن تعديل الغطاء الأمامي وقطر الموقع وفتحات التثبيت وواجهة التثبيت وفقًا لهيكل معدات العميل. بالنسبة للمشاريع البديلة، يمكن لـ Modar Motor مراجعة الرسم الأصلي أو العينة والمساعدة في تقييم ما إذا كان يمكن تكييف منصة محرك DC المصقولة 66ZYT.
على الرغم من أن النماذج التمثيلية تتضمن خيارات 12 فولت، 24 فولت و110 فولت تيار مستمر، إلا أنه يمكن تقييم الجهد والسرعة المخصصة وفقًا للمشروع. يمكن للعملاء توفير سرعة العمل المطلوبة وعزم الدوران والحد الحالي وظروف إمداد الطاقة لمطابقة المحرك.
يمكن تخصيص طول سلك الرصاص واتجاه مخرج السلك ونوع المحطة ونموذج الموصل وتعريف الأسلاك. يعد هذا مفيدًا لعملاء OEM الذين يحتاجون إلى تجميع أسهل وإنتاج مستقر وتخطيط أسلاك متسق.
التطبيقات المختلفة لها دورات عمل مختلفة. تعمل بعض المحركات بشكل مستمر، بينما يعمل البعض الآخر بشكل متقطع مع دورات بدء وإيقاف متكررة. يمكن أن يساعد محرك Modar في تقييم تصميم الملفات والتيار وارتفاع الحرارة وأداء الإخراج وفقًا لدورة التشغيل الفعلية.
توفر سلسلة محركات DC المصقولة 66ZYT قدرة إخراج أعلى من منصات محركات DC المصقولة الأصغر حجمًا. ومع خيارات الطاقة المقدرة التي تصل إلى 168 واط تقريبًا ، فهو مناسب للتطبيقات التي تتطلب قدرة محرك ميكانيكي أقوى.
تتضمن السلسلة خيارات 12 فولت و24 فولت و110 فولت تيار مستمر . يتيح ذلك لعملاء OEM مطابقة المحرك مع الأنظمة الكهربائية المختلفة دون إعادة تصميم منصة المعدات بالكامل.
مع عزم الدوران المقدر الذي يصل إلى 0.5 نيوتن · متر تقريبًا ، تعد سلسلة 66ZYT مناسبة لأنظمة المضخات والمحركات الكهربائية وآليات الرفع والوحدات الدوارة والتطبيقات الأخرى التي تتطلب خرجًا ثابتًا تحت الحمل.
يمكن توصيل محرك DC المصقول 66ZYT بعلب التروس والأحزمة والوصلات ورؤوس المضخة وأجزاء النقل المصممة من قبل العميل. وهذا يجعلها مناسبة لوحدات القيادة الصناعية المخصصة ووحدات الطاقة المدمجة.
يدعم Modar Motor تطوير محرك DC المصقول المخصص لعملاء OEM، بما في ذلك الجهد والسرعة وعزم الدوران والعمود وهيكل التركيب والكابل والموصل ومعلمات الأداء. وهذا يساعد العملاء على تقليل وقت التطوير وتحسين مطابقة المنتج.
يعد محرك DC المصقول 66ZYT مناسبًا لتطبيقات المضخة التي تتطلب سرعة ثابتة وإخراج عزم دوران أقوى. يمكن استخدامه في مضخات الدوران ومضخات النقل ومعدات الرش وأنظمة التنظيف ووحدات الضغط وغيرها من المعدات المتعلقة بالسوائل.
بالنسبة لمشاريع المضخات، يجب أن يأخذ اختيار المحرك بعين الاعتبار متطلبات التدفق، وحالة الضغط، واللزوجة المتوسطة، وسرعة العمل، والحد الحالي، ودورة العمل. يمكن للمحرك المختار بشكل صحيح تحسين استقرار المضخة وتقليل خطر ارتفاع درجة الحرارة.
يمكن استخدام سلسلة محركات DC المصقولة 66ZYT في المحركات الكهربائية وآليات القيادة الدوارة وأنظمة الرفع وأجهزة القفل ووحدات الضبط. إن قدرة عزم الدوران العالية تجعلها مناسبة للتطبيقات التي تحتاج إلى حركة أقوى أو تشغيل متكرر تحت الحمل.
بالنسبة لأنظمة المشغلات، يجب على العملاء تقييم الحمل المقدر، وعزم دوران البداية، وموضع الحد، والحماية الحالية، ودورة العمل قبل الاختيار النهائي.
غالبًا ما تتطلب معدات الأتمتة الصناعية محركات يمكنها توفير مخرجات موثوقة أثناء التشغيل المتكرر. يمكن استخدام محرك DC المصقول 66ZYT في وحدات التغذية، والمنصات الدوارة، والناقلات المدمجة، وبكرات القيادة، وأنظمة الضبط ووحدات الحركة المساعدة.
تسمح خيارات الجهد المتعدد بمطابقة هذا المحرك مع المنصات الكهربائية المختلفة المستخدمة في أنظمة التشغيل الآلي.
يمكن اعتبار إصدارات 12V و24V من محرك 66ZYT مناسبة لبعض المعدات المتنقلة أو الآليات المساعدة AGV، مثل وحدات الرفع أو وحدات القفل أو محركات الأقراص الملحقة أو أنظمة النقل المدمجة.
بالنسبة لتطبيقات الهاتف المحمول، يجب مراجعة الاستهلاك الحالي وسعة البطارية ودورة العمل ودرجة حرارة التشغيل بعناية.
يمكن استخدام محرك DC المصقول 66ZYT في الآلات التجارية، ومعدات التنظيف، وآلات البيع، والخزائن الذكية، والأبواب الأوتوماتيكية، والأثاث الكهربائي وغيرها من المعدات التي تتطلب خرج محرك DC أقوى.
في هذه المنتجات، عادة ما تكون ضجيج المحرك، وعمر الخدمة، وسهولة التركيب، وإمدادات الدفعات المستقرة من عوامل الاختيار المهمة.
يستخدم العديد من العملاء محرك DC المصقول 66ZYT كمكون طاقة أساسي في وحدات الطاقة المخصصة. يمكن دمجها مع الأقواس الميكانيكية أو الأحزمة أو البكرات أو رؤوس المضخات أو علب التروس أو وحدات التحكم. يمكن لـ Modar Motor دعم اختبار العينات وتحسين المعلمات بناءً على ملاحظات العملاء.
تنطبق البيانات الفنية التالية على 66مقاس 66 مم ZYT محرك DC المصقول .
خيارات الجهد المقنن: 12/24/110 فولت إلخ.
السرعة المقدرة: 1100 ~ 4000 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 0.3 ~ 0.5Nm (حسب الطلب)
نطاق طاقة الإخراج: 58 ~ 168 واط (حسب الطلب)
القطر الخارجي 66 ملم
حجم تركيب الغطاء المخصص
طول الكابل والمحطة المخصصة
يمكن تخصيصها مع علبة التروس
| الخصائص الحركية | |||||||||||||||
 |
| 66ZYT رسم محرك بتيار مستمر ناعم |
 |
| 66ZYT منحنى أداء محرك DC المصقول |
 |
محرك DC المصقول 66ZYT هو محرك DC مصقول ذو عزم دوران عالي مصمم لمعدات OEM التي تتطلب طاقة خرج أقوى ودوران مستقر وأداء ميكانيكي موثوق. إنها مناسبة للمضخات والمحركات ومعدات التشغيل الآلي ووحدات القيادة الصناعية والآلات التجارية.
تشمل النماذج التمثيلية خيارات 12V DC و24V DC و110V DC . تسمح منصات الجهد هذه باستخدام المحرك في أنظمة المعدات المختلفة، بدءًا من الأجهزة التي تعمل بالبطاريات ذات الجهد المنخفض وحتى التطبيقات الصناعية ذات الجهد العالي.
وفقًا للبيانات التمثيلية المدرجة، يتراوح نطاق الطاقة المقدر تقريبًا من 58 وات إلى 168 وات . تتوفر نماذج مختلفة لتطبيقات عزم الدوران العالي السرعة المنخفضة وأنظمة القيادة المتوازنة بجهد 24 فولت وتطبيقات عالية السرعة بجهد 110 فولت.
نطاق عزم الدوران المقدر الموضح في الجدول هو تقريبًا 0.3N·m إلى 0.5N·m . يعتمد عزم الدوران النهائي على الجهد وتصميم اللف والسرعة وطول المحرك وحالة العمل الفعلية.
توفر سلسلة محركات DC المصقولة 66ZYT عمومًا إطار محرك أكبر وخيارات الجهد المتعدد، بما في ذلك إصدارات 12V و24V و110V. يتم عرض سلسلة 63ZYT بشكل رئيسي كمنصة محرك DC مصقول عالي الطاقة 24V. يعتمد الاختيار الأفضل على الجهد ومساحة التثبيت والسرعة وعزم الدوران وحمل التطبيق.
نعم. إن سلسلة محركات DC المصقولة 66ZYT مناسبة للعديد من أنظمة المضخات لأنها توفر عزم دوران قوي وسرعة مستقرة. من أجل الاختيار الدقيق، يجب على العملاء توفير نوع المضخة، وسرعة العمل، وحالة الضغط، ومتطلبات التدفق، ومنحنى الحمل ودورة العمل.
نعم. يمكن لـ Modar Motor تخصيص طول العمود أو القطر أو القطع على شكل حرف D أو العمود المسطح أو العمود الملولب أو مجرى المفتاح أو العمود الممتد أو العمود المزدوج أو هياكل العمود الخاصة وفقًا لرسومات العميل أو عيناته.
نعم. يمكن تخصيص الغطاء الأمامي وقطر الموقع وموضع فتحة التثبيت وواجهة التثبيت لتتناسب مع معدات العميل أو متطلبات المحرك البديل.
يعتمد التشغيل المستمر على الحمل والتيار وارتفاع الحرارة وحالة التبريد ودورة العمل. إذا كان تطبيقك يتطلب تشغيلًا لفترة طويلة، فيمكن أن تساعد Modar Motor في تقييم ما إذا كان النموذج القياسي مناسبًا أو ما إذا كانت هناك حاجة إلى تعبئة أو هيكل مخصص.
يرجى تقديم الجهد الكهربي والسرعة المستهدفة وعزم الدوران المطلوب ونوع الحمل ورسم العمود وأبعاد التركيب ودورة العمل والحد الحالي ومعلومات وحدة التحكم وبيئة العمل والكمية المتوقعة. الرسومات أو العينات مفيدة للتقييم بشكل أسرع.
نعم. يدعم Modar Motor تخصيص OEM وODM لمحركات التيار المستمر المصقولة، بما في ذلك الجهد والسرعة وعزم الدوران والعمود وواجهة التركيب والكابل والموصل واتجاه الدوران وتعديل منحنى الأداء.
