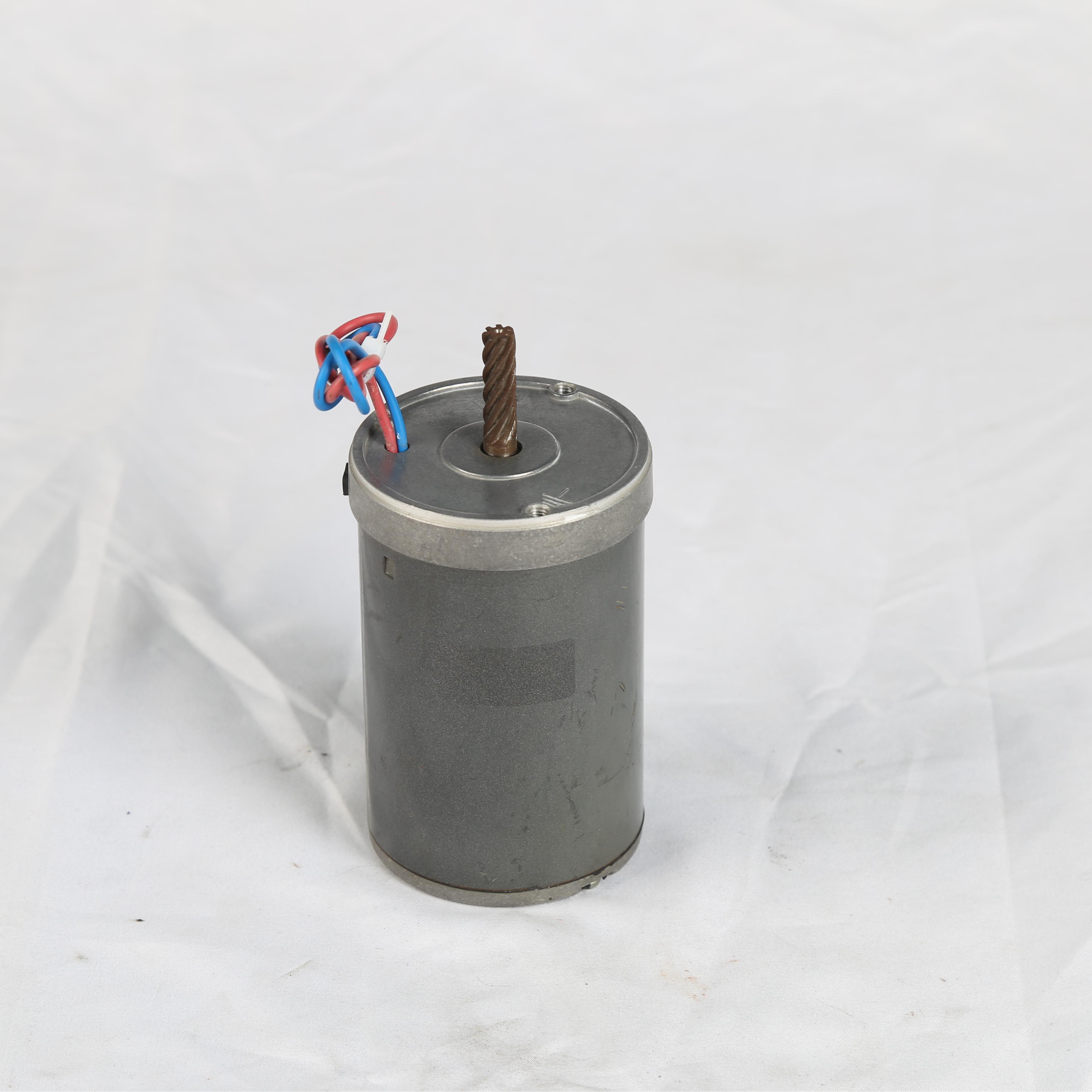

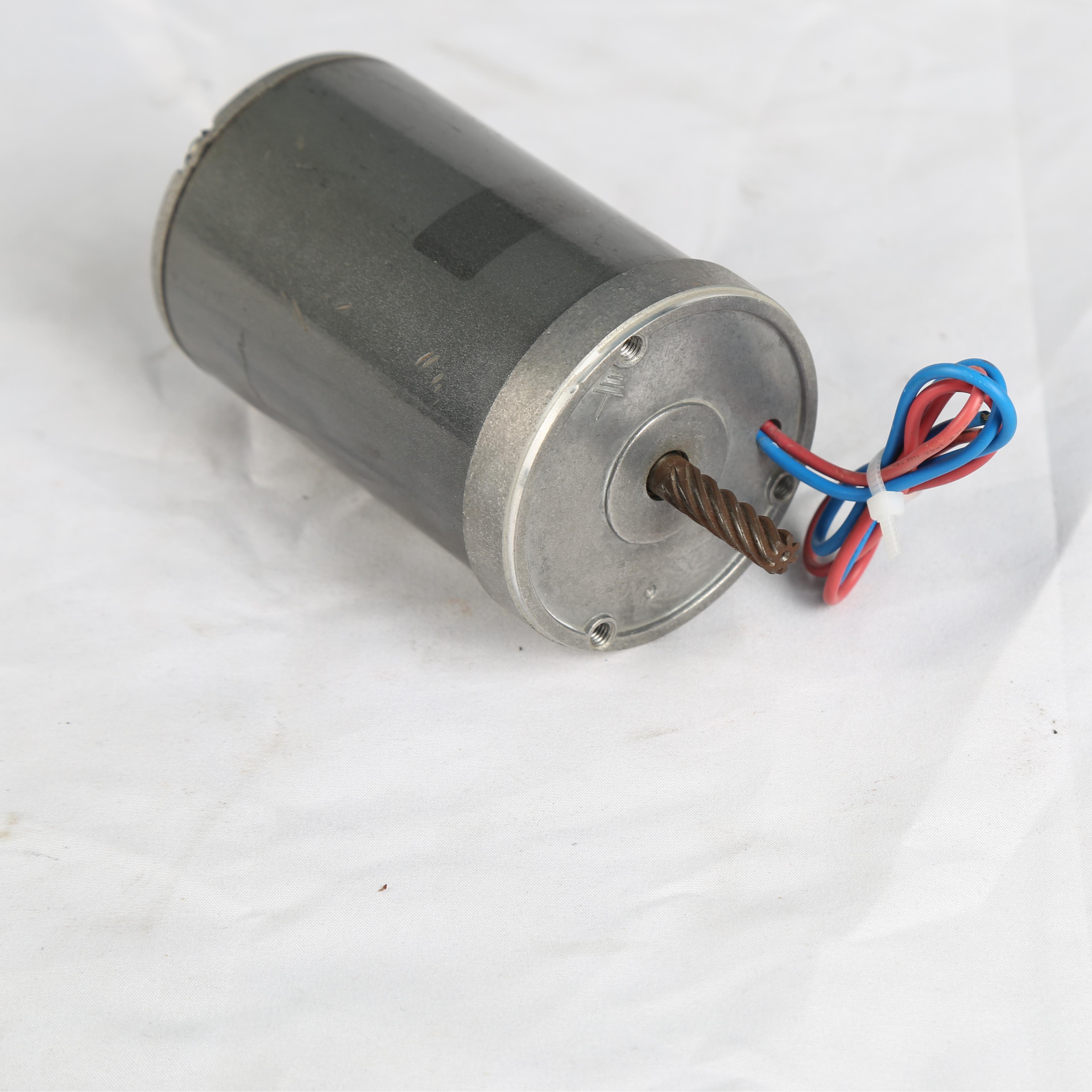

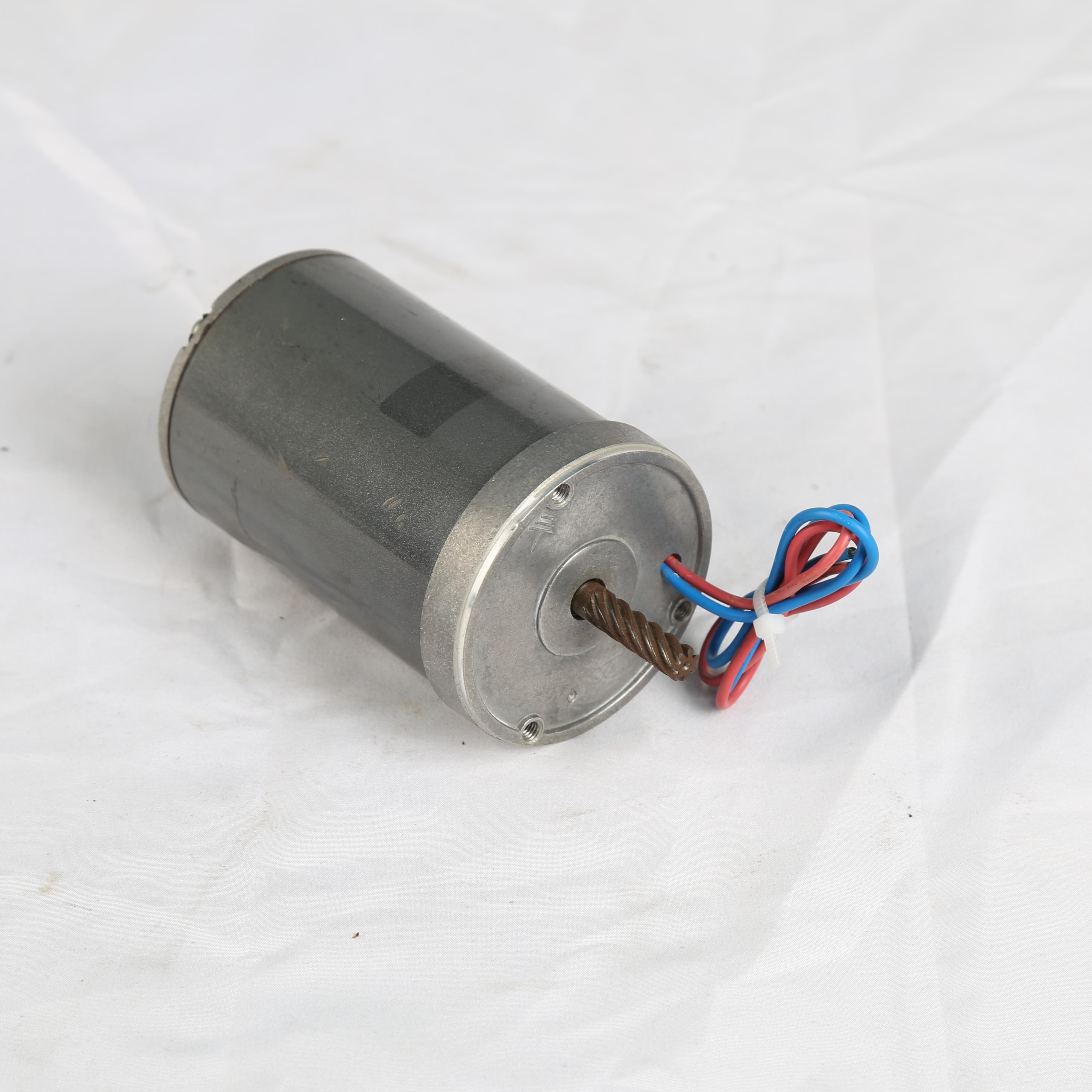

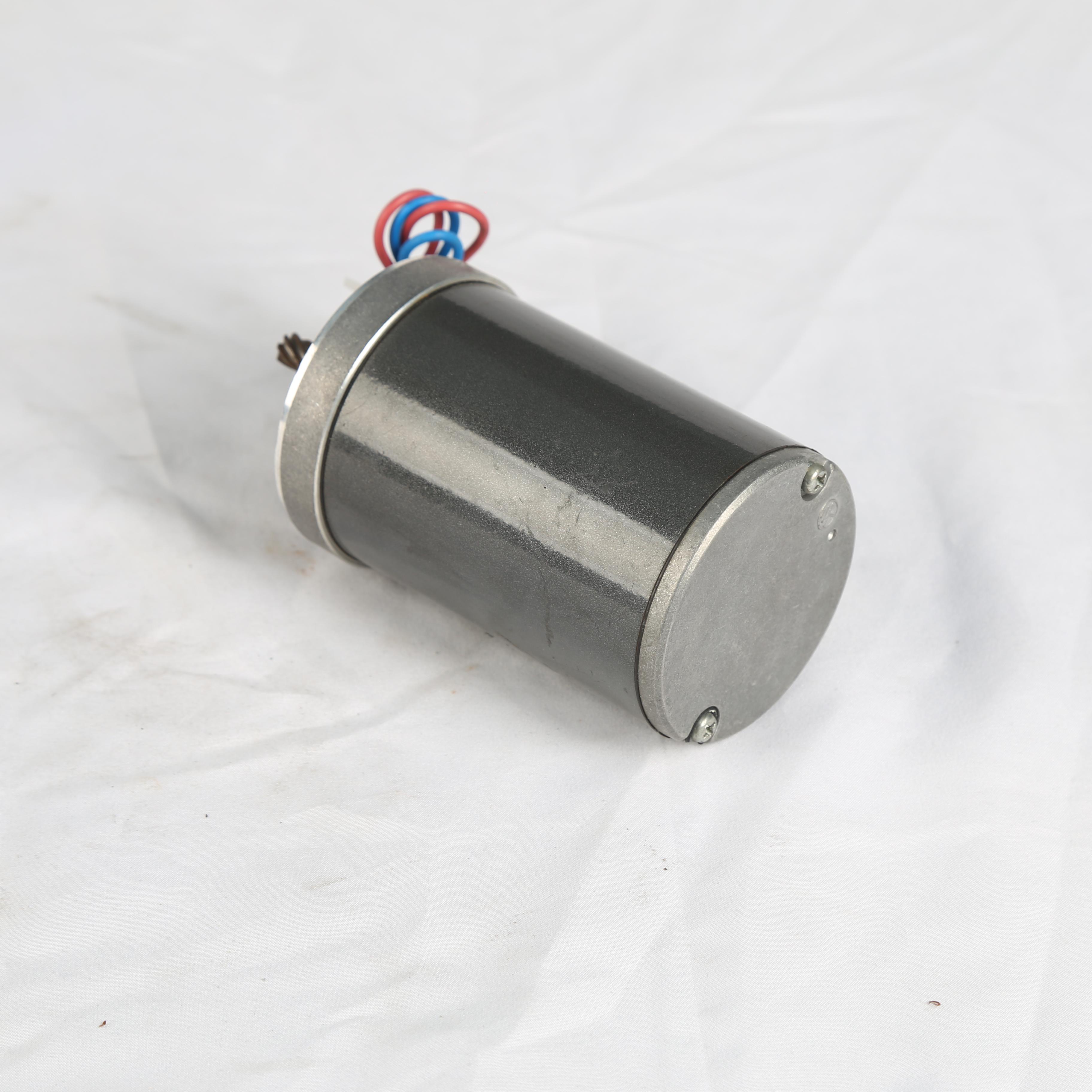

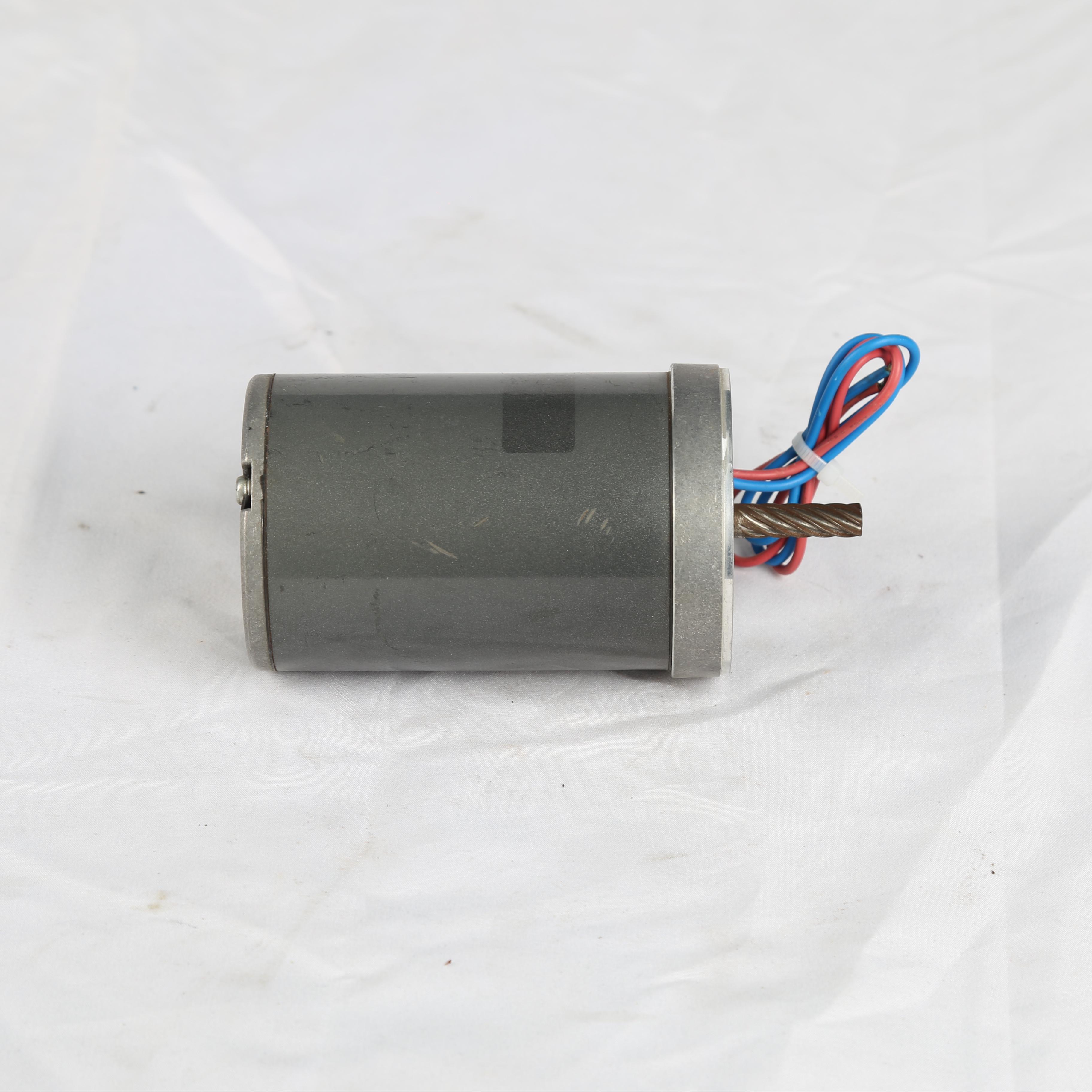

Der Gleichstrommotor der Serie 66ZYT ist ein bürstenbehafteter Gleichstrommotor mit hohem Drehmoment, der für Geräte entwickelt wurde, die eine stärkere Ausgangsleistung, zuverlässige Rotation und stabile Leistung bei höherer mechanischer Belastung erfordern. Mit einem größeren 66-mm-Motorrahmen bietet diese Serie mehr Drehmoment und Leistungsreserve als kleinere Gleichstrommotorplattformen mit Bürsten und eignet sich daher für Pumpensysteme, industrielle Antriebsmodule, elektrische Aktuatoren, Automatisierungsgeräte, kommerzielle Maschinen und kundenspezifische OEM-Getriebesysteme.
Gemäß den repräsentativen technischen Parametern umfasst die 66ZYT-Serie Optionen für 12 V, 24 V und 110 V Gleichstrom . Der Nenndrehmomentbereich liegt bei etwa 0,3 Nm bis 0,5 Nm , während die Nennleistung zwischen etwa 58 W und 168 W liegt . Verschiedene Modelle bieten Nenndrehzahlen von etwa 1100 U/min bis 4000 U/min und geben OEM-Ingenieuren mehr Flexibilität bei der Auswahl eines Motors für Antriebsanforderungen bei niedriger Drehzahl und hohem Drehmoment oder bei hoher Drehzahl.
Für B2B-Kunden kann Modar Motor die Anpassung von Spannung, Nenndrehzahl, Drehmoment, Wellenstruktur, Montageschnittstelle, Anschlusskabel, Stecker, Drehrichtung und Leistungskurve unterstützen. Die 66ZYT-Serie eignet sich für Projekte, bei denen ein kompakter Motor nicht stark genug ist und eine leistungsstärkere Plattform mit bürstenbehafteten Gleichstrommotoren erforderlich ist.
66ZYT
Modar-Motor
66mm
58-168W
0,3–0,5 Nm
12/24/110V
100 % reines Kupfer
2
etwa 30 Tage
Der bürstenbehaftete Gleichstrommotor 66ZYT wurde für Anwendungen entwickelt, bei denen eine höhere Belastbarkeit und eine stärkere Leistung erforderlich sind. Im Vergleich zu kleineren 57-mm- oder 63-mm-Bürsten-Gleichstrommotoren bietet die 66ZYT-Bürsten-Gleichstrommotorserie ein größeres Motorgehäuse, eine höhere Drehmomentkapazität und höhere Nennleistungsoptionen.
Der bürstenbehaftete Gleichstrommotor 66ZYT eignet sich für Geräte, die einen zuverlässigen Betrieb unter Last erfordern, wie z. B. Pumpen, Aktoren, Antriebsmodule und Industriemechanismen. Seine Struktur kann mit Getrieben, Kupplungen, Riemen, Riemenscheiben, Pumpenköpfen oder kundenspezifischen Übertragungssystemen verbunden werden. Für OEM-Gerätehersteller bietet die bürstenbehaftete DC-Motorserie 66ZYT eine praktische Plattform für DC-Antriebsanwendungen mittlerer bis hoher Leistung.
Ein wichtiges Merkmal der bürstenbehafteten Gleichstrommotorserie 66ZYT ist ihre Mehrspannungsabdeckung. Die repräsentative Produkttabelle umfasst 12-V-Gleichstrom-, 24-V-Gleichstrom- und 110-V- Gleichstrommodelle, sodass Kunden einen Motor entsprechend ihrem vorhandenen Stromversorgungssystem auswählen können.
Die 24-V-DC-Modelle eignen sich für gängige Automatisierungssysteme, Pumpenausrüstung, Industriesteuereinheiten und Aktorprodukte. Das 12-V-DC-Modell kann in Niederspannungssystemen, mobilen Geräten oder batteriebetriebenen Anwendungen eingesetzt werden, bei denen ein höheres Drehmoment erforderlich ist. Das 110-V-DC-Modell eignet sich für spezielle Geräteplattformen, die eine Motorlösung mit höherer Spannung erfordern.
Durch diese Spannungsflexibilität lässt sich die bürstenbehaftete Gleichstrommotorserie 66ZYT einfacher an verschiedene OEM-Projekte anpassen, insbesondere wenn Kunden eine Anpassung an eine vorhandene Steuerung oder Stromversorgung benötigen.
Die bürstenbehaftete Gleichstrommotorserie 66ZYT umfasst mehrere repräsentative Modelle, darunter 66ZYT040, 66ZYT001, 66ZYT001A und 66ZYT001B . Jedes Modell ist für unterschiedliche Arbeitsbedingungen, Geschwindigkeitsbereiche und Spannungsplattformen ausgelegt.
Das 66ZYT040 wird mit Modell 24 V DC betrieben . Den repräsentativen Daten zufolge bietet es 0,3 N·m , ein Nenndrehmoment von etwa 3000 U/min und eine Nenndrehzahl von etwa 94 W. eine Nennleistung von etwa Dieses Modell eignet sich für Geräte, die eine ausgewogene Kombination aus Geschwindigkeit, Drehmoment und Leistung erfordern.
Das Modell 66ZYT001 ist ebenfalls eine 24-V-DC- Version und bietet 0,4 N·m , ein Nenndrehmoment von ca. 3100 U/min und eine Nenndrehzahl von ca. 130 W. eine Nennleistung von ca. Es eignet sich für höher belastete Pumpensysteme, Antriebsmechanismen und industrielle Antriebsmodule.
Das Modell 66ZYT001A verwendet eine 110-V-DC- Plattform. Es bietet 0,4 N·m , ein Nenndrehmoment von ca. 4000 U/min und eine Nenndrehzahl von ca. 168 W. eine Nennleistung von ca. Dieses Modell eignet sich für Anwendungen, die einen Betrieb mit höherer Spannung, höherer Geschwindigkeit und stärkerer Ausgangsleistung erfordern.
Das 66ZYT001B wird mit Modell 12 V Gleichstrom betrieben . Es bietet 0,5 N·m , ein Nenndrehmoment von ca. 1100 U/min und eine Nenndrehzahl von ca. 58 W. eine Nennleistung von ca. Dieses Modell eignet sich für Niederspannungssysteme, die ein höheres Drehmoment bei niedrigerer Nenndrehzahl benötigen.
Die bürstenbehaftete Gleichstrommotorserie 66ZYT ist für Anwendungen konzipiert, bei denen der Motor den tatsächlichen mechanischen Widerstand antreiben muss und nicht nur unter Leerlaufbedingungen betrieben werden muss. Mit einem Nenndrehmoment von bis zu ca. 0,5 N·m und einer Nennleistung von bis zu ca. 168 W kann diese Serie höhere Arbeitslasten unterstützen als kleinere Gleichstrommotoren mit Bürsten.
Bei Pumpensystemen muss der Motor möglicherweise den Flüssigkeitswiderstand und Druckänderungen überwinden. Bei Aktuatorsystemen muss der Motor möglicherweise Anlaufdrehmoment, mechanische Reibung und wiederholte Bewegungen bewältigen. Bei industriellen Getriebemodulen muss der Motor unter wechselnden Lastbedingungen möglicherweise eine stabile Leistung aufrechterhalten. Für diese anspruchsvolleren Arbeitsumgebungen ist die 66ZYT-Plattform geeignet.
Mithilfe der Motorleistungskurve können Ingenieure die Beziehung zwischen Drehzahl, Drehmoment, Strom, Effizienz und Ausgangsleistung bewerten. Dies ist für die Auswahl eines OEM-Motors wichtig, da ein Motor, der bei Leerlaufdrehzahl geeignet erscheint, unter realer Arbeitslast möglicherweise keine gute Leistung erbringt.
Bei der Auswahl eines 66ZYT-Bürsten-Gleichstrommotors sollten Kunden Nenndrehmoment, Spitzendrehmoment, Strombegrenzung, Reglerkapazität, Temperaturanstieg, Arbeitszyklus und Arbeitsumgebung berücksichtigen. Modar Motor kann die technische Kommunikation und Modellauswahl basierend auf den tatsächlichen Testdaten und Anwendungsanforderungen des Kunden unterstützen.
Die Abtriebswelle kann entsprechend verschiedenen mechanischen Verbindungsmethoden angepasst werden. Zu den gängigen Optionen gehören runde Welle, flache Welle, D-Schnittwelle, Gewindewelle, Keilnutwelle, verlängerte Welle, Doppelwelle oder Sonderbearbeitung. Dadurch kann der Motor mit Kupplungen, Pumpenköpfen, Zahnrädern, Riemenscheiben, Riemen und kundenspezifischen Antriebskomponenten verbunden werden.
Die Frontabdeckung, der Aufnahmedurchmesser, die Befestigungslöcher und die Installationsschnittstelle können entsprechend der Gerätestruktur des Kunden angepasst werden. Bei Austauschprojekten kann Modar Motor die Originalzeichnung oder das Originalmuster überprüfen und dabei helfen, zu beurteilen, ob die 66ZYT-Bürsten-Gleichstrommotorplattform angepasst werden kann.
Obwohl die repräsentativen Modelle 12-V-, 24-V- und 110-V-DC-Optionen umfassen, können kundenspezifische Spannung und Geschwindigkeit je nach Projekt bewertet werden. Kunden können die erforderliche Arbeitsgeschwindigkeit, das Drehmoment, die Strombegrenzung und die Stromversorgungsbedingungen für die Motoranpassung bereitstellen.
Anschlusskabellänge, Kabelabgangsrichtung, Anschlusstyp, Steckermodell und Verkabelungsdefinition können individuell angepasst werden. Dies ist nützlich für OEM-Kunden, die eine einfachere Montage, eine stabile Produktion und ein einheitliches Verdrahtungslayout benötigen.
Unterschiedliche Anwendungen haben unterschiedliche Arbeitszyklen. Einige Motoren laufen kontinuierlich, während andere intermittierend mit häufigen Start-Stopp-Zyklen arbeiten. Modar Motor kann dabei helfen, Wicklungsdesign, Strom, Wärmeanstieg und Ausgangsleistung entsprechend dem tatsächlichen Arbeitszyklus zu bewerten.
Die DC-Bürstenmotorserie 66ZYT bietet eine höhere Ausgangsleistung als kleinere DC-Bürstenmotorplattformen. Mit Nennleistungsoptionen von bis zu ca. 168 W eignet es sich für Anwendungen, die eine stärkere mechanische Antriebsfähigkeit erfordern.
Die Serie umfasst 12-V-, 24-V- und 110-V-DC- Optionen. Dadurch können OEM-Kunden den Motor an unterschiedliche elektrische Systeme anpassen, ohne die Geräteplattform komplett neu entwerfen zu müssen.
Mit einem Nenndrehmoment von bis zu ca. 0,5 N·m eignet sich die 66ZYT-Serie für Pumpensysteme, elektrische Antriebe, Hebemechanismen, rotierende Module und andere Anwendungen, die eine stabile Leistung unter Last erfordern.
Der bürstenbehaftete Gleichstrommotor 66ZYT kann mit Getrieben, Riemen, Kupplungen, Pumpenköpfen und vom Kunden entworfenen Getriebeteilen verbunden werden. Dadurch eignet es sich für kundenspezifische industrielle Antriebsmodule und kompakte Leistungseinheiten.
Modar Motor unterstützt die Entwicklung maßgeschneiderter Gleichstrombürstenmotoren für OEM-Kunden, einschließlich Spannung, Drehzahl, Drehmoment, Welle, Montagestruktur, Kabel, Stecker und Leistungsparametern. Dies hilft Kunden, die Entwicklungszeit zu verkürzen und die Produktabstimmung zu verbessern.
Der bürstenbehaftete Gleichstrommotor 66ZYT eignet sich für Pumpenanwendungen, die eine stabile Drehzahl und eine stärkere Drehmomentabgabe erfordern. Es kann in Umwälzpumpen, Transferpumpen, Sprühgeräten, Reinigungssystemen, Druckeinheiten und anderen flüssigkeitsbezogenen Geräten verwendet werden.
Bei Pumpenprojekten sollte die Motorauswahl den Durchflussbedarf, den Druckzustand, die Viskosität des Mediums, die Arbeitsgeschwindigkeit, die Strombegrenzung und den Arbeitszyklus berücksichtigen. Ein richtig ausgewählter Motor kann die Pumpenstabilität verbessern und das Überhitzungsrisiko verringern.
Die bürstenbehafteten Gleichstrommotoren der Serie 66ZYT können in elektrischen Stellantrieben, Drehantriebsmechanismen, Hebesystemen, Verriegelungsvorrichtungen und Einstellmodulen eingesetzt werden. Aufgrund seiner höheren Drehmomentkapazität eignet er sich für Anwendungen, die stärkere Bewegungen oder wiederholten Betrieb unter Last erfordern.
Bei Antriebssystemen sollten Kunden vor der endgültigen Auswahl die Nennlast, das Anlaufdrehmoment, die Grenzposition, den Stromschutz und den Arbeitszyklus bewerten.
Industrielle Automatisierungsgeräte erfordern häufig Motoren, die bei wiederholtem Betrieb eine zuverlässige Leistung liefern können. Der bürstenbehaftete Gleichstrommotor 66ZYT kann in Zuführmodulen, rotierenden Plattformen, Kompaktförderern, Antriebsrollen, Einstellsystemen und Hilfsbewegungsmodulen verwendet werden.
Die Mehrspannungsoptionen ermöglichen die Anpassung dieses Motors an verschiedene elektrische Plattformen, die in Automatisierungssystemen verwendet werden.
Die 12-V- und 24-V-Versionen des 66ZYT-Motors können für bestimmte mobile Geräte oder AGV-Hilfsmechanismen wie Hubmodule, Verriegelungseinheiten, Nebenantriebe oder kompakte Übertragungssysteme in Betracht gezogen werden.
Bei mobilen Anwendungen sollten Stromverbrauch, Akkukapazität, Einschaltdauer und Betriebstemperatur sorgfältig überprüft werden.
Der bürstenbehaftete Gleichstrommotor 66ZYT kann in gewerblichen Maschinen, Reinigungsgeräten, Verkaufsautomaten, intelligenten Schränken, automatischen Türen, elektrischen Möbeln und anderen Geräten eingesetzt werden, die eine stärkere Gleichstrommotorleistung erfordern.
Bei diesen Produkten sind Motorgeräusch, Lebensdauer, Installationskomfort und stabile Chargenversorgung in der Regel wichtige Auswahlfaktoren.
Viele Kunden verwenden den bürstenbehafteten Gleichstrommotor 66ZYT als zentrale Leistungskomponente in kundenspezifischen Leistungseinheiten. Es kann in mechanische Halterungen, Riemen, Riemenscheiben, Pumpenköpfe, Getriebe oder Steuerungen integriert werden. Modar Motor kann Mustertests und Parameteroptimierungen basierend auf Kundenfeedback unterstützen.
Die folgenden technischen Daten gelten für den 6666 mm ZYT- Bürsten-Gleichstrommotor.
Nennspannungsoptionen: 12/24/110 V usw.
Nenngeschwindigkeit: 1100 ~ 4000 U/min (kundenspezifisch)
Nenndrehmoment: 0,3–0,5 Nm (kundenspezifisch)
Ausgangsleistungsbereich: 58 ~ 168 W (kundenspezifisch)
66 mm Außendurchmesser
Maßgeschneiderte Abdeckungsmontagegröße
Kundenspezifische Kabellänge und Anschluss
kann mit Getriebe individuell angepasst werden
Gebürsteter Gleichstrommotor.pdf

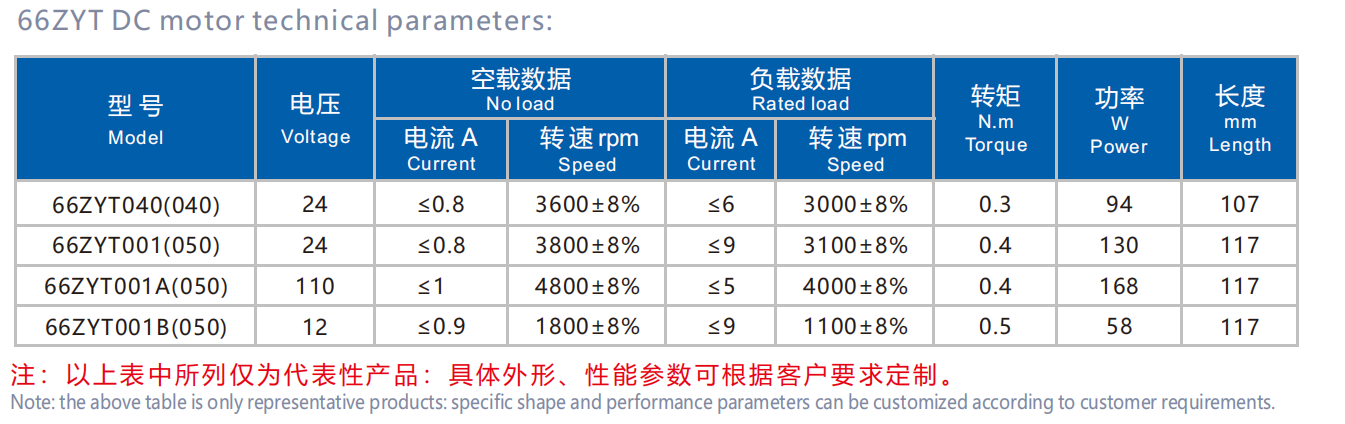

| Motoreigenschaften | |||||||||||||||
 |

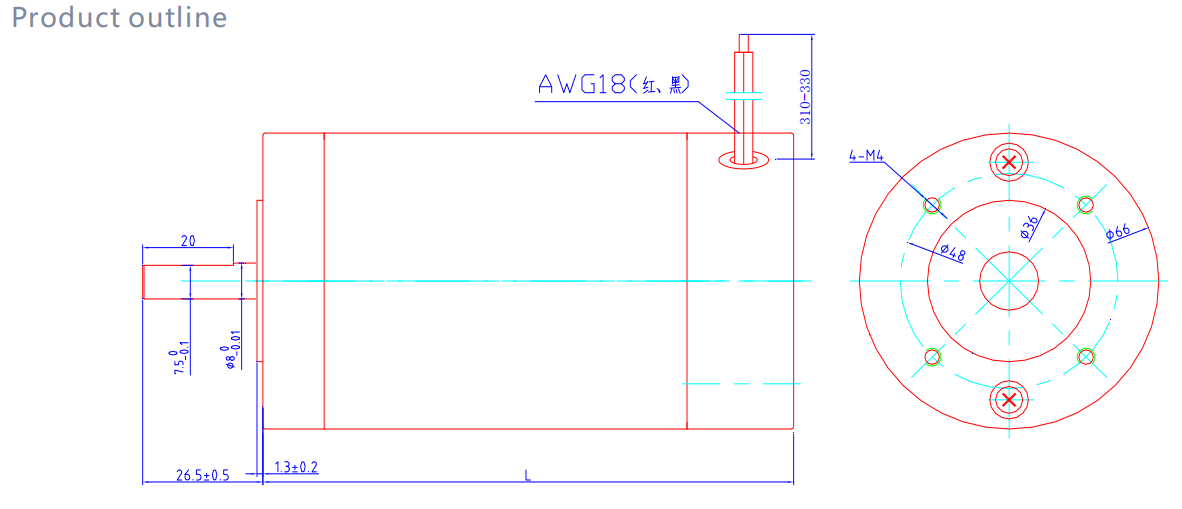

| 66ZYT Bürsten-Gleichstrommotorzeichnung |
 |

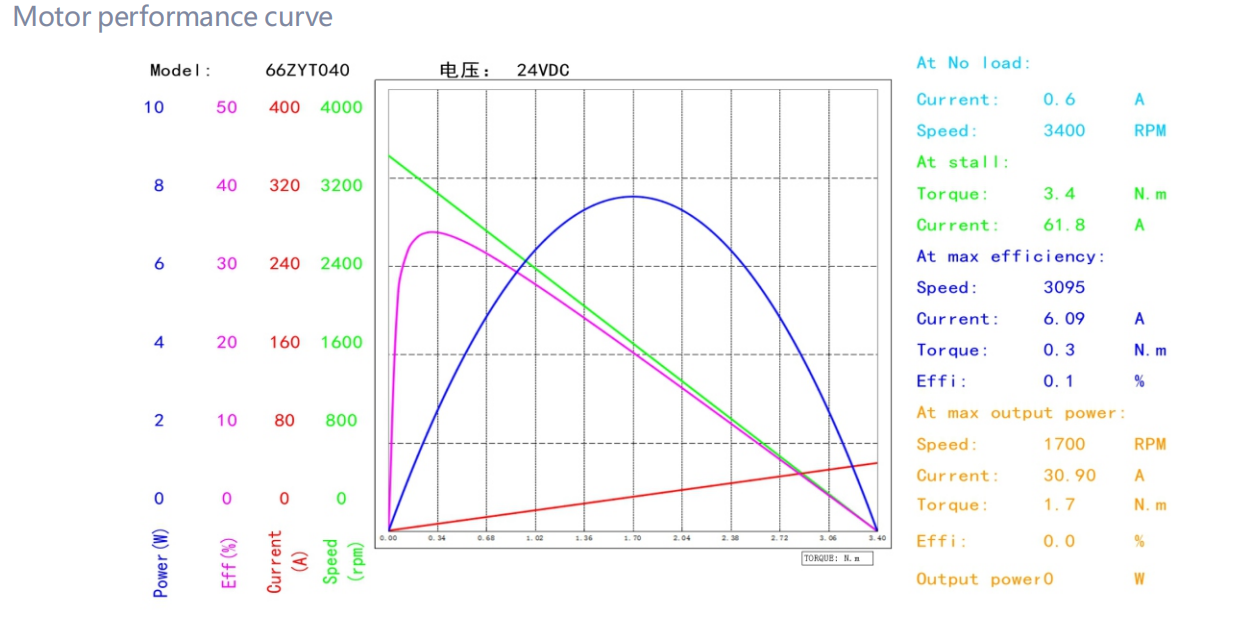

| Leistungskurve des bürstenbehafteten Gleichstrommotors 66ZYT |
 |
Der bürstenbehaftete Gleichstrommotor 66ZYT ist ein bürstenbehafteter Gleichstrommotor mit hohem Drehmoment, der für OEM-Geräte entwickelt wurde, die eine stärkere Ausgangsleistung, stabile Rotation und zuverlässige mechanische Leistung erfordern. Es eignet sich für Pumpen, Aktoren, Automatisierungsgeräte, industrielle Antriebsmodule und kommerzielle Maschinen.
Die repräsentativen Modelle umfassen Optionen für 12 V DC, 24 V DC und 110 V DC . Diese Spannungsplattformen ermöglichen den Einsatz des Motors in verschiedenen Gerätesystemen, von batteriebetriebenen Niederspannungsgeräten bis hin zu Industrieanwendungen mit höherer Spannung.
Gemäß den aufgeführten repräsentativen Daten liegt der Nennleistungsbereich bei etwa 58 W bis 168 W. Es stehen verschiedene Modelle für Anwendungen mit niedriger Drehzahl und hohem Drehmoment, ausgewogene 24-V-Antriebssysteme und Hochgeschwindigkeitsanwendungen mit 110 V zur Verfügung.
Der in der Tabelle angegebene Nenndrehmomentbereich beträgt ca. 0,3 N·m bis 0,5 N·m . Das endgültige Drehmoment hängt von der Spannung, der Wicklungskonstruktion, der Drehzahl, der Motorlänge und dem tatsächlichen Betriebszustand ab.
Die bürstenbehaftete Gleichstrommotorserie 66ZYT bietet im Allgemeinen einen größeren Motorrahmen und Mehrspannungsoptionen, einschließlich 12-V-, 24-V- und 110-V-Versionen. Die 63ZYT-Serie wird hauptsächlich als 24-V-Hochleistungs-Bürsten-Gleichstrommotorplattform gezeigt. Die bessere Wahl hängt von Spannung, Bauraum, Drehzahl, Drehmoment und Anwendungslast ab.
Ja. Die bürstenbehaftete Gleichstrommotorserie 66ZYT eignet sich für viele Pumpensysteme, da sie ein starkes Drehmoment und eine stabile Drehzahl bietet. Für eine genaue Auswahl sollten Kunden Pumpentyp, Arbeitsgeschwindigkeit, Druckzustand, Durchflussbedarf, Lastkurve und Arbeitszyklus angeben.
Ja. Modar Motor kann Wellenlänge, Durchmesser, D-Schnitt, Flachwelle, Gewindewelle, Keilnut, verlängerte Welle, Doppelwelle oder spezielle Wellenstrukturen gemäß Kundenzeichnungen oder Mustern anpassen.
Ja. Die vordere Abdeckung, der Positionierungsdurchmesser, die Position der Montagelöcher und die Installationsschnittstelle können an die Kundenausrüstung oder die Anforderungen des Ersatzmotors angepasst werden.
Der Dauerbetrieb hängt von Last, Strom, Wärmeanstieg, Kühlzustand und Einschaltdauer ab. Wenn Ihre Anwendung einen Langzeitbetrieb erfordert, kann Modar Motor Ihnen bei der Beurteilung helfen, ob das Standardmodell geeignet ist oder ob eine kundenspezifische Wicklung oder Struktur erforderlich ist.
Bitte geben Sie Spannung, Zielgeschwindigkeit, erforderliches Drehmoment, Lasttyp, Wellenzeichnung, Montageabmessungen, Arbeitszyklus, Strombegrenzung, Steuerungsinformationen, Arbeitsumgebung und erwartete Menge an. Zur schnelleren Beurteilung sind Zeichnungen oder Muster hilfreich.
Ja. Modar Motor unterstützt OEM- und ODM-Anpassungen für bürstenbehaftete Gleichstrommotoren, einschließlich Spannung, Drehzahl, Drehmoment, Welle, Montageschnittstelle, Kabel, Stecker, Drehrichtung und Leistungskurvenanpassung.
