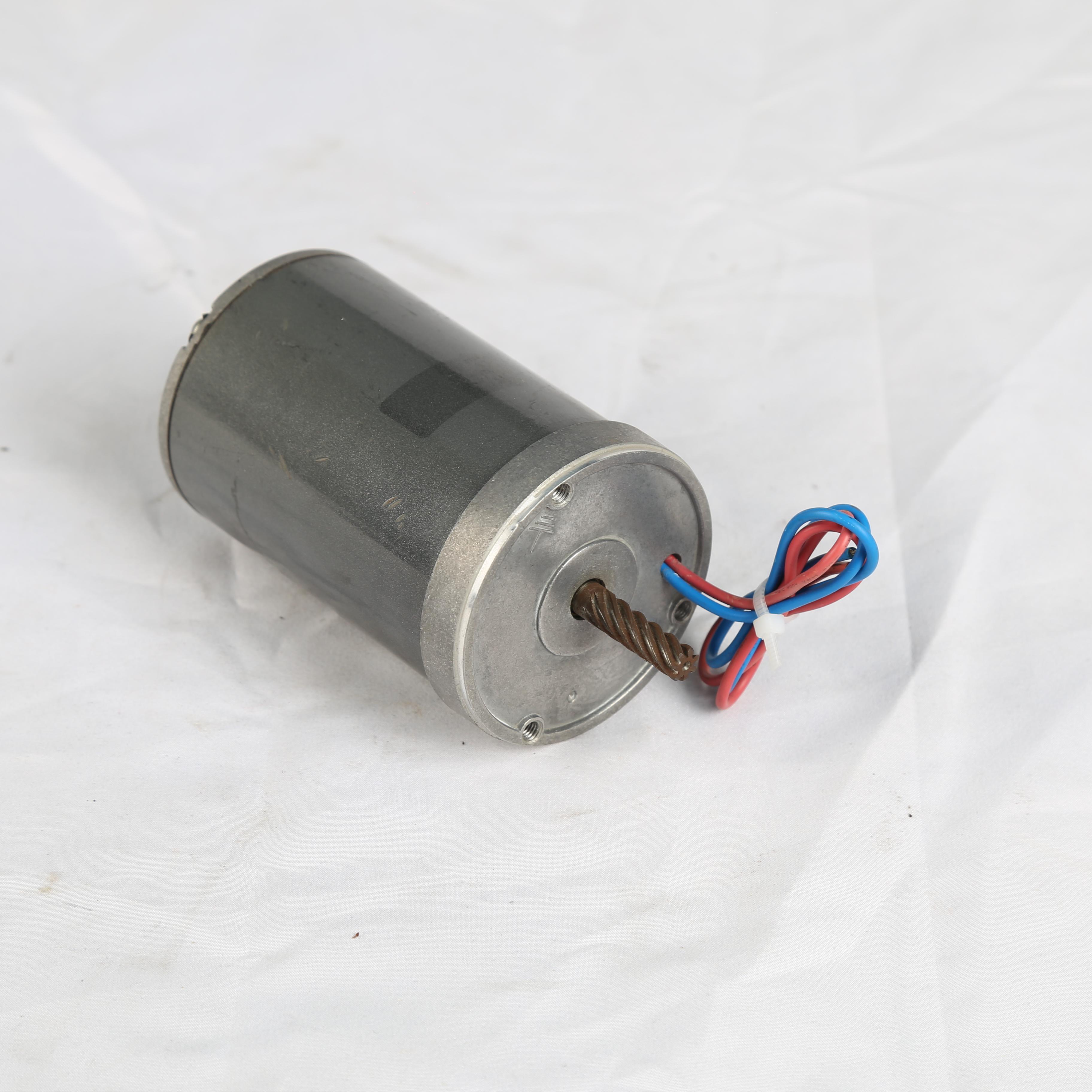

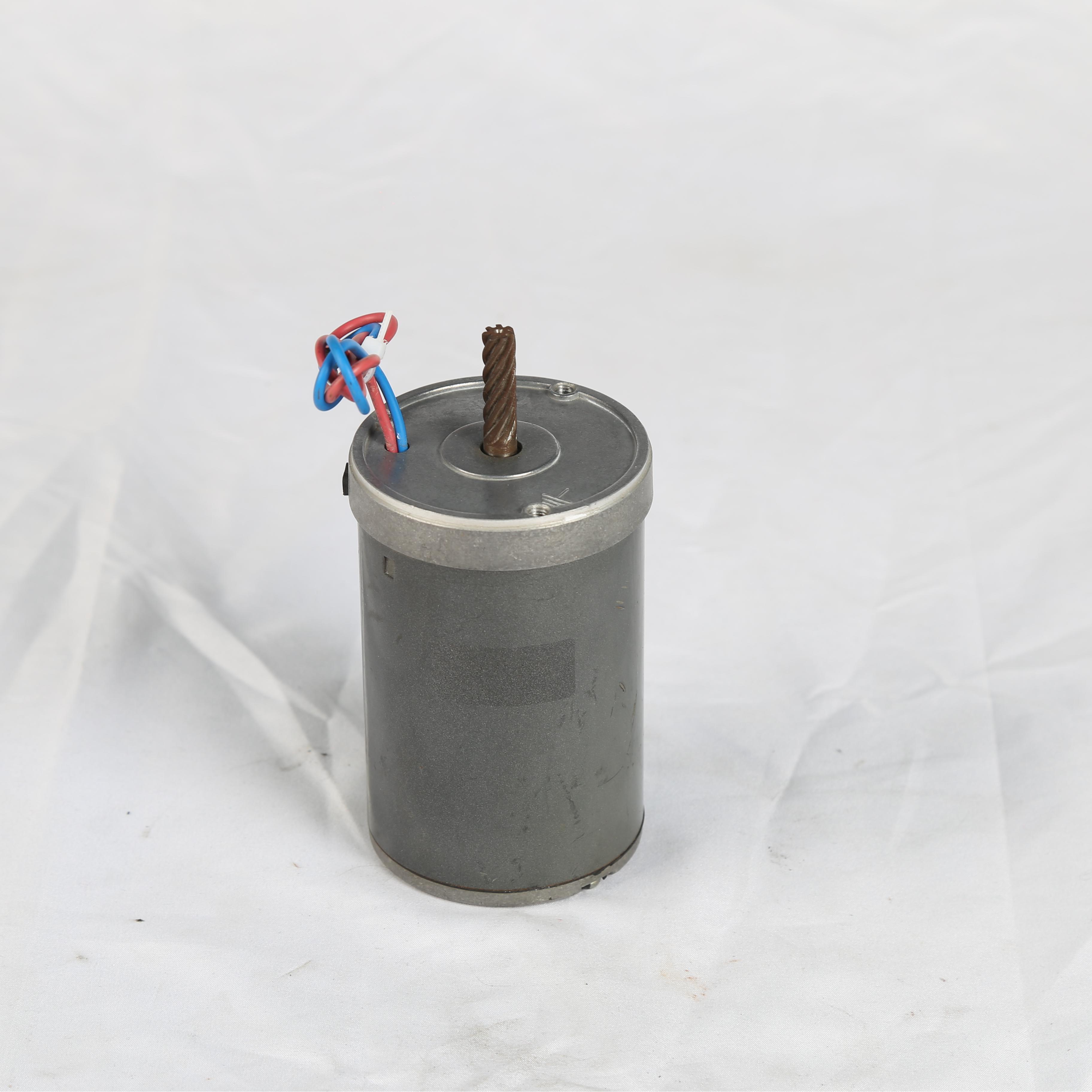

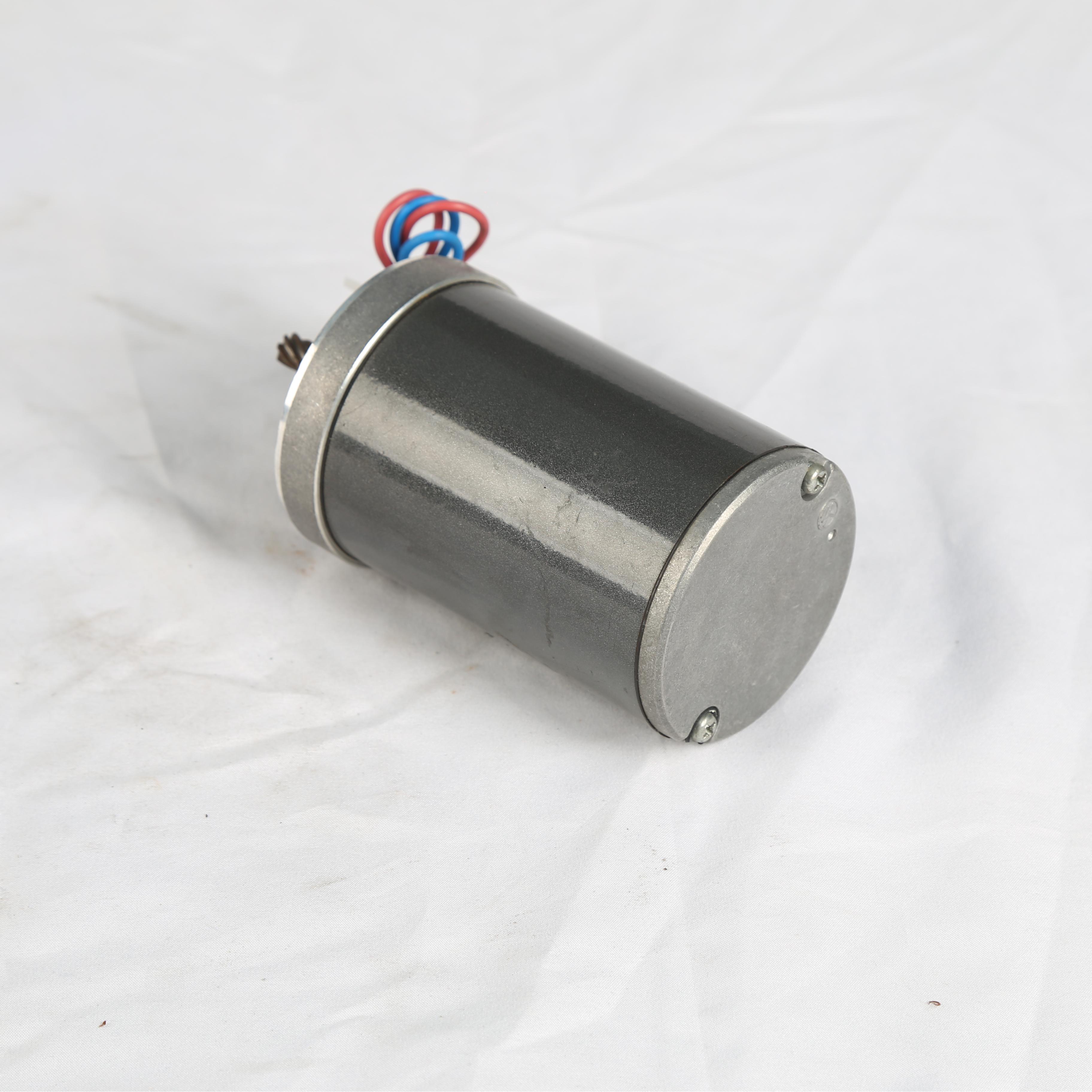

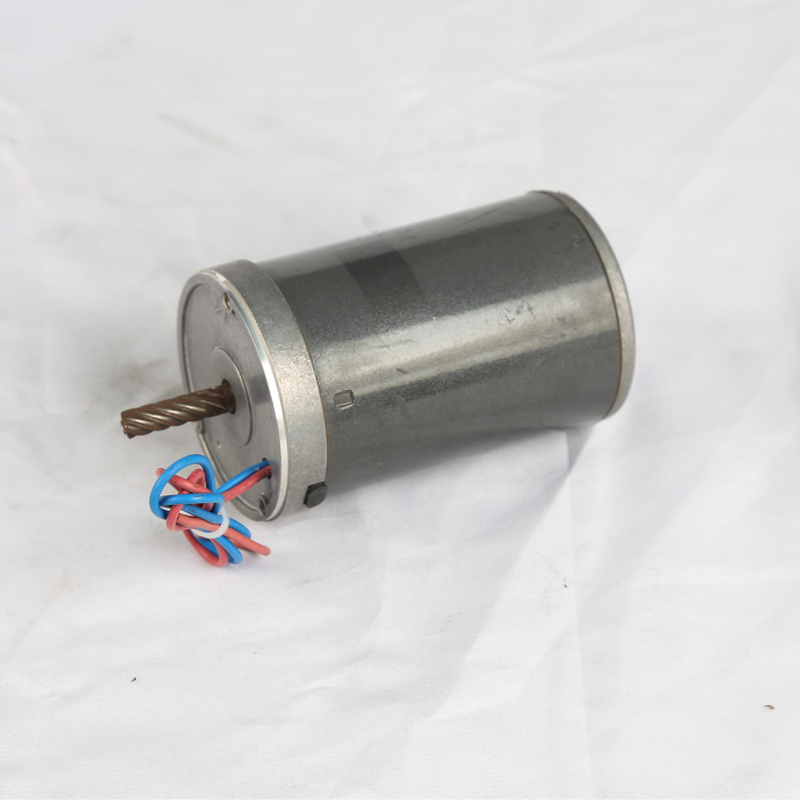

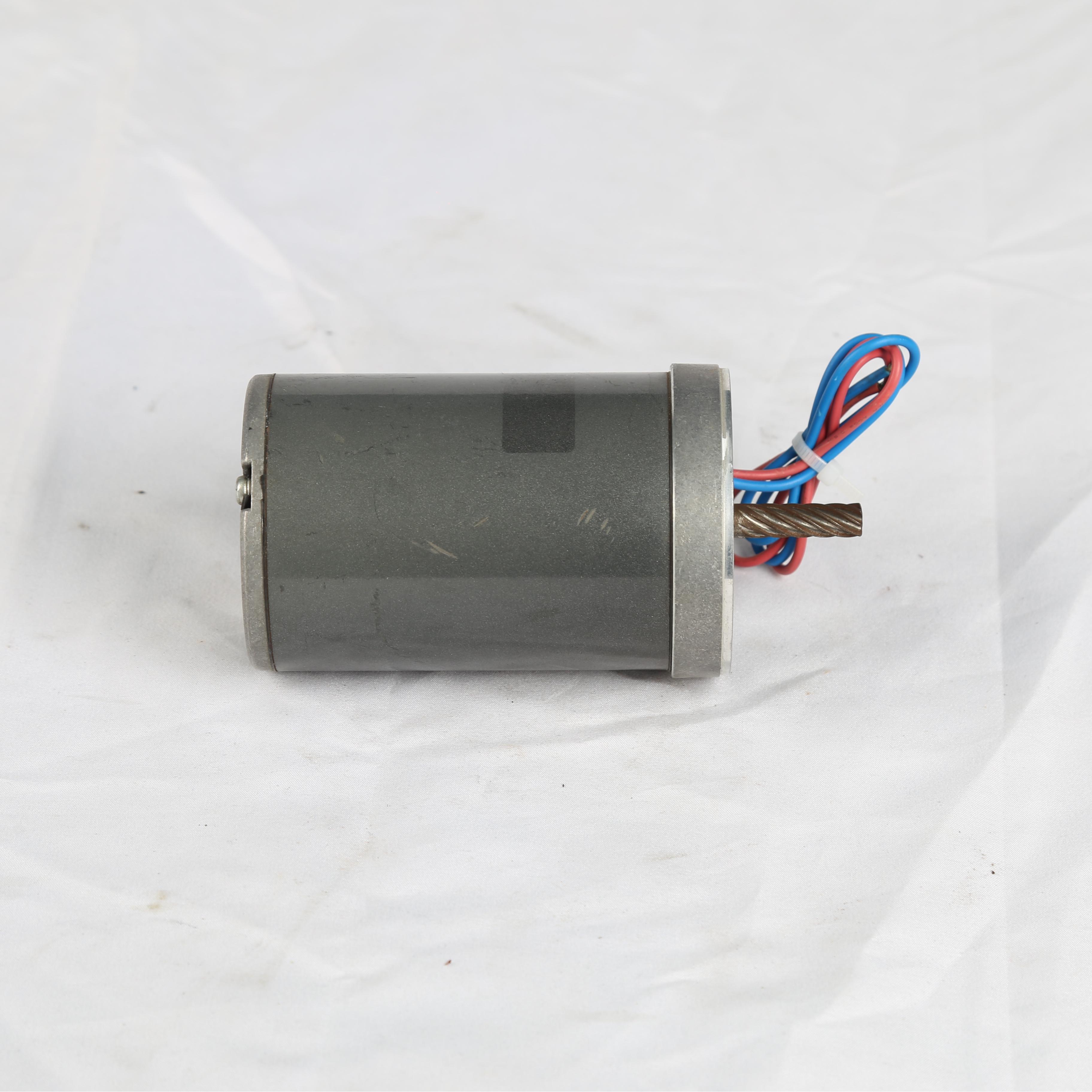

O motor DC da série 66ZYT é um motor DC escovado de alto torque projetado para equipamentos que requerem maior potência de saída, rotação confiável e desempenho estável sob maior carga mecânica. Com uma estrutura de motor maior de 66 mm, esta série oferece mais torque e reserva de energia do que plataformas menores de motores CC escovados, tornando-a adequada para sistemas de bombas, módulos de acionamento industriais, atuadores elétricos, equipamentos de automação, máquinas comerciais e sistemas de transmissão OEM personalizados.
De acordo com os parâmetros técnicos representativos, a série 66ZYT inclui opções de 12V, 24V e 110V DC . A faixa de torque nominal é de aproximadamente 0,3N·m a 0,5N·m , enquanto a potência nominal varia de aproximadamente 58W a 168W . Diferentes modelos fornecem velocidades nominais de cerca de 1.100 rpm a 4.000 rpm , proporcionando aos engenheiros OEM mais flexibilidade ao selecionar um motor para requisitos de acionamento de baixa velocidade e alto torque ou alta velocidade.
Para clientes B2B, o Modar Motor pode oferecer suporte à personalização de tensão, velocidade nominal, torque, estrutura do eixo, interface de montagem, fio condutor, conector, direção de rotação e curva de desempenho. A série 66ZYT é adequada para projetos onde um motor compacto não é forte o suficiente e é necessária uma plataforma de motor CC escovado mais potente.
66ZYT
Motor Modular
66mm
58-168W
0,3~0,5Nm
24/12/110V
100% cobre puro
2
cerca de 30 dias
O motor DC escovado 66ZYT foi desenvolvido para aplicações onde são necessárias maior capacidade de carga e saída mais forte. Comparado com motores CC escovados menores de 57 mm ou 63 mm, a série de motores CC escovados 66ZYT oferece um corpo de motor maior, maior capacidade de torque e opções de potência nominal mais altas.
O motor DC escovado 66ZYT é adequado para equipamentos que necessitam de operação confiável sob carga, como bombas, atuadores, módulos de acionamento e mecanismos industriais. Sua estrutura pode ser conectada a caixas de engrenagens, acoplamentos, correias, polias, cabeçotes de bombas ou sistemas de transmissão projetados pelo cliente. Para fabricantes de equipamentos OEM, a série de motores CC escovados 66ZYT fornece uma plataforma prática para aplicações de acionamento CC de média a alta potência.
Uma característica importante da série de motores CC escovados 66ZYT é sua cobertura multitensão. A tabela representativa de produtos inclui modelos de 12 Vcc, 24 Vcc e 110 Vcc , o que permite aos clientes selecionar um motor de acordo com seu sistema de energia existente.
Os modelos de 24 Vcc são adequados para sistemas de automação comuns, equipamentos de bombas, unidades de controle industriais e produtos atuadores. O modelo de 12V DC pode ser usado em sistemas de baixa tensão, equipamentos móveis ou aplicações alimentadas por bateria onde é necessário um torque mais forte. O modelo 110V DC é adequado para plataformas de equipamentos especiais que requerem uma solução de motor de maior tensão.
Essa flexibilidade de tensão torna a série de motores CC escovados 66ZYT mais fácil de se adaptar a diferentes projetos OEM, especialmente quando os clientes precisam combinar um controlador ou fonte de alimentação existente.
A série de motores DC escovados 66ZYT inclui vários modelos representativos, incluindo 66ZYT040, 66ZYT001, 66ZYT001A e 66ZYT001B . Cada modelo é projetado para diferentes condições de trabalho, faixa de velocidade e plataforma de tensão.
O modelo 66ZYT040 opera em 24V DC . De acordo com os dados representativos, ele fornece 0,3 N·m , torque nominal de aproximadamente 3.000 rpm e velocidade nominal de cerca de 94W . potência nominal de aproximadamente Este modelo é adequado para equipamentos que requerem uma combinação equilibrada de velocidade, torque e potência.
O modelo 66ZYT001 também é uma versão de 24V DC , oferecendo 0,4N·m , velocidade nominal em torno de torque nominal de aproximadamente 3100rpm e potência nominal de aproximadamente 130W . É adequado para sistemas de bombas de alta carga, mecanismos atuadores e módulos de acionamento industriais.
O modelo 66ZYT001A usa uma plataforma de 110V DC . Ele fornece 0,4 N·m , torque nominal de aproximadamente 4.000 rpm e velocidade nominal de cerca de 168 W. potência nominal de aproximadamente Este modelo é adequado para aplicações que exigem operação em tensão mais alta, velocidade mais alta e potência de saída mais forte.
O modelo 66ZYT001B opera em 12V DC . Ele fornece 0,5 N·m , torque nominal de aproximadamente 1100 rpm e velocidade nominal de cerca de 58 W. potência nominal de aproximadamente Este modelo é adequado para sistemas de baixa tensão que necessitam de torque mais forte em uma velocidade nominal mais baixa.
A série de motores CC escovados 66ZYT foi projetada para aplicações onde o motor precisa acionar resistência mecânica real, e não apenas operar em condições sem carga. Com torque nominal de até aproximadamente 0,5 N·m e potência nominal de até aproximadamente 168 W , esta série pode suportar cargas de trabalho mais pesadas do que motores CC com escovas menores.
Para sistemas de bomba, o motor pode precisar superar a resistência do fluido e as mudanças de pressão. Para sistemas de atuadores, o motor pode precisar lidar com torque de partida, atrito mecânico e movimentos repetidos. Para módulos de transmissão industriais, o motor pode precisar manter uma saída estável sob condições variáveis de carga. A plataforma 66ZYT é adequada para estes ambientes de trabalho mais exigentes.
A curva de desempenho do motor ajuda os engenheiros a avaliar a relação entre velocidade, torque, corrente, eficiência e potência de saída. Para a seleção de motores OEM, isso é importante porque um motor que parece adequado em velocidade sem carga pode não funcionar bem sob carga de trabalho real.
Ao selecionar um motor CC escovado 66ZYT, os clientes devem avaliar o torque nominal, o torque de pico, o limite de corrente, a capacidade do controlador, o aumento de temperatura, o ciclo de trabalho e o ambiente de trabalho. A Modar Motor pode oferecer suporte à comunicação técnica e seleção de modelos com base nos dados reais de teste e requisitos de aplicação do cliente.
O eixo de saída pode ser personalizado de acordo com diferentes métodos de conexão mecânica. As opções comuns incluem eixo redondo, eixo plano, eixo com corte D, eixo roscado, eixo chavetado, eixo estendido, eixo duplo ou usinagem especial. Isso ajuda o motor a se conectar a acoplamentos, cabeçotes de bomba, engrenagens, polias, correias e componentes de acionamento personalizados.
A tampa frontal, o diâmetro de localização, os furos de montagem e a interface de instalação podem ser ajustados de acordo com a estrutura do equipamento do cliente. Para projetos de substituição, a Modar Motor pode revisar o desenho original ou amostra e ajudar a avaliar se a plataforma do motor DC escovado 66ZYT pode ser adaptada.
Embora os modelos representativos incluam opções de 12V, 24V e 110V DC, tensão e velocidade customizadas podem ser avaliadas de acordo com o projeto. Os clientes podem fornecer a velocidade de trabalho, torque, limite de corrente e condições de fonte de alimentação necessários para a correspondência do motor.
O comprimento do fio condutor, a direção da saída do fio, o tipo de terminal, o modelo do conector e a definição da fiação podem ser personalizados. Isso é útil para clientes OEM que precisam de montagem mais fácil, produção estável e layout de fiação consistente.
Diferentes aplicações têm diferentes ciclos de trabalho. Alguns motores funcionam continuamente, enquanto outros operam de forma intermitente com ciclos frequentes de partida-parada. O Modar Motor pode ajudar a avaliar o projeto do enrolamento, a corrente, o aumento de calor e o desempenho de saída de acordo com o ciclo de trabalho real.
A série de motores CC escovados 66ZYT oferece maior capacidade de saída do que plataformas menores de motores CC escovados. Com opções de potência nominal de até aproximadamente 168 W , é adequado para aplicações que exigem maior capacidade de acionamento mecânico.
A série inclui opções de 12V, 24V e 110V DC . Isso permite que os clientes OEM combinem o motor com diferentes sistemas elétricos sem redesenhar completamente a plataforma do equipamento.
Com torque nominal de até aproximadamente 0,5N·m , a série 66ZYT é adequada para sistemas de bombas, atuadores elétricos, mecanismos de elevação, módulos rotativos e outras aplicações que exigem saída estável sob carga.
O motor DC escovado 66ZYT pode ser conectado a caixas de engrenagens, correias, acoplamentos, cabeçotes de bomba e peças de transmissão projetadas pelo cliente. Isto o torna adequado para módulos de acionamento industriais personalizados e unidades de potência compactas.
Modar Motor oferece suporte ao desenvolvimento de motores CC escovados personalizados para clientes OEM, incluindo tensão, velocidade, torque, eixo, estrutura de montagem, cabo, conector e parâmetros de desempenho. Isso ajuda os clientes a reduzir o tempo de desenvolvimento e a melhorar a correspondência do produto.
O motor DC escovado 66ZYT é adequado para aplicações de bomba que exigem velocidade estável e saída de torque mais forte. Pode ser usado em bombas de circulação, bombas de transferência, equipamentos de pulverização, sistemas de limpeza, unidades de pressão e outros equipamentos relacionados a fluidos.
Para projetos de bombas, a seleção do motor deve considerar os requisitos de vazão, condição de pressão, viscosidade média, velocidade de trabalho, limite de corrente e ciclo de trabalho. Um motor devidamente selecionado pode melhorar a estabilidade da bomba e reduzir o risco de superaquecimento.
A série de motores CC escovados 66ZYT pode ser usada em atuadores elétricos, mecanismos de acionamento rotativo, sistemas de elevação, dispositivos de travamento e módulos de ajuste. Sua maior capacidade de torque o torna adequado para aplicações que necessitam de movimentos mais fortes ou operações repetidas sob carga.
Para sistemas de atuadores, os clientes devem avaliar a carga nominal, o torque de partida, a posição limite, a proteção de corrente e o ciclo de trabalho antes da seleção final.
Equipamentos de automação industrial geralmente requerem motores que possam fornecer saída confiável durante operações repetidas. O motor DC escovado 66ZYT pode ser usado em módulos de alimentação, plataformas rotativas, transportadores compactos, rolos de acionamento, sistemas de ajuste e módulos de movimento auxiliares.
As opções multitensão permitem que este motor seja compatível com diferentes plataformas elétricas utilizadas em sistemas de automação.
As versões 12V e 24V do motor 66ZYT podem ser consideradas para determinados equipamentos móveis ou mecanismos auxiliares de AGV, como módulos de elevação, unidades de travamento, acionamentos acessórios ou sistemas de transmissão compactos.
Para aplicações móveis, o consumo de corrente, a capacidade da bateria, o ciclo de trabalho e a temperatura operacional devem ser revisados cuidadosamente.
O motor DC escovado 66ZYT pode ser aplicado em máquinas comerciais, equipamentos de limpeza, máquinas de venda automática, armários inteligentes, portas automáticas, móveis elétricos e outros equipamentos que requerem maior potência do motor DC.
Nestes produtos, o ruído do motor, a vida útil, a conveniência da instalação e o fornecimento estável do lote são geralmente fatores de seleção importantes.
Muitos clientes usam o motor DC escovado 66ZYT como componente principal de energia em unidades de energia personalizadas. Pode ser integrado a suportes mecânicos, correias, polias, cabeçotes de bombas, caixas de engrenagens ou controladores. O Modar Motor pode oferecer suporte a testes de amostra e otimização de parâmetros com base no feedback do cliente.
Os seguintes dados técnicos se aplicam ao 66mm 66ZYT motor DC escovado .
Opções de tensão nominal: 12/24/110V etc.
Velocidade nominal: 1100 ~ 4000 rpm (personalizado)
Torque nominal: 0,3 ~ 0,5 Nm (personalizado)
Faixa de potência de saída: 58 ~ 168 W (personalizado)
Diâmetro externo de 66mm
Tamanho de montagem da tampa personalizado
Comprimento e terminal de cabo personalizados
pode ser personalizado com caixa de velocidades
| Características motoras | |||||||||||||||
 |
| Desenho de motor DC escovado 66ZYT |
 |
| Curva de desempenho do motor DC escovado 66ZYT |
 |
O motor DC escovado 66ZYT é um motor DC escovado de alto torque projetado para equipamentos OEM que exigem maior potência de saída, rotação estável e desempenho mecânico confiável. É adequado para bombas, atuadores, equipamentos de automação, módulos de acionamento industriais e máquinas comerciais.
Os modelos representativos incluem opções de 12 Vcc, 24 Vcc e 110 Vcc . Essas plataformas de tensão permitem que o motor seja utilizado em diversos sistemas de equipamentos, desde dispositivos alimentados por bateria de baixa tensão até aplicações industriais de alta tensão.
De acordo com os dados representativos listados, a faixa de potência nominal é de aproximadamente 58W a 168W . Diferentes modelos estão disponíveis para aplicações de alto torque e baixa velocidade, sistemas de acionamento balanceados de 24 V e aplicações de 110 V de alta velocidade.
A faixa de torque nominal mostrada na tabela é de aproximadamente 0,3N·m a 0,5N·m . O torque final depende da tensão, projeto do enrolamento, velocidade, comprimento do motor e condição real de trabalho.
A série de motores CC escovados 66ZYT geralmente oferece uma estrutura de motor maior e opções de multitensão, incluindo versões de 12V, 24V e 110V. A série 63ZYT é mostrada principalmente como uma plataforma de motor DC escovado de alta potência de 24 V. A melhor escolha depende da tensão, espaço de instalação, velocidade, torque e carga de aplicação.
Sim. A série de motores CC escovados 66ZYT é adequada para muitos sistemas de bombas porque fornece torque forte e velocidade estável. Para uma seleção precisa, os clientes devem fornecer o tipo de bomba, velocidade de trabalho, condição de pressão, necessidade de vazão, curva de carga e ciclo de trabalho.
Sim. A Modar Motor pode personalizar o comprimento do eixo, diâmetro, corte D, eixo plano, eixo roscado, rasgo de chaveta, eixo estendido, eixo duplo ou estruturas de eixo especiais de acordo com desenhos ou amostras do cliente.
Sim. A tampa frontal, o diâmetro de localização, a posição do furo de montagem e a interface de instalação podem ser personalizados para atender aos requisitos do equipamento do cliente ou do motor de substituição.
A operação contínua depende da carga, corrente, aumento de calor, condição de resfriamento e ciclo de trabalho. Se a sua aplicação exigir operação de longo prazo, a Modar Motor pode ajudar a avaliar se o modelo padrão é adequado ou se é necessário enrolamento ou estrutura personalizada.
Forneça tensão, velocidade alvo, torque necessário, tipo de carga, desenho do eixo, dimensões de montagem, ciclo de trabalho, limite de corrente, informações do controlador, ambiente de trabalho e quantidade esperada. Desenhos ou amostras são úteis para uma avaliação mais rápida.
Sim. Modar Motor suporta personalização OEM e ODM para motores CC escovados, incluindo tensão, velocidade, torque, eixo, interface de montagem, cabo, conector, direção de rotação e ajuste de curva de desempenho.
