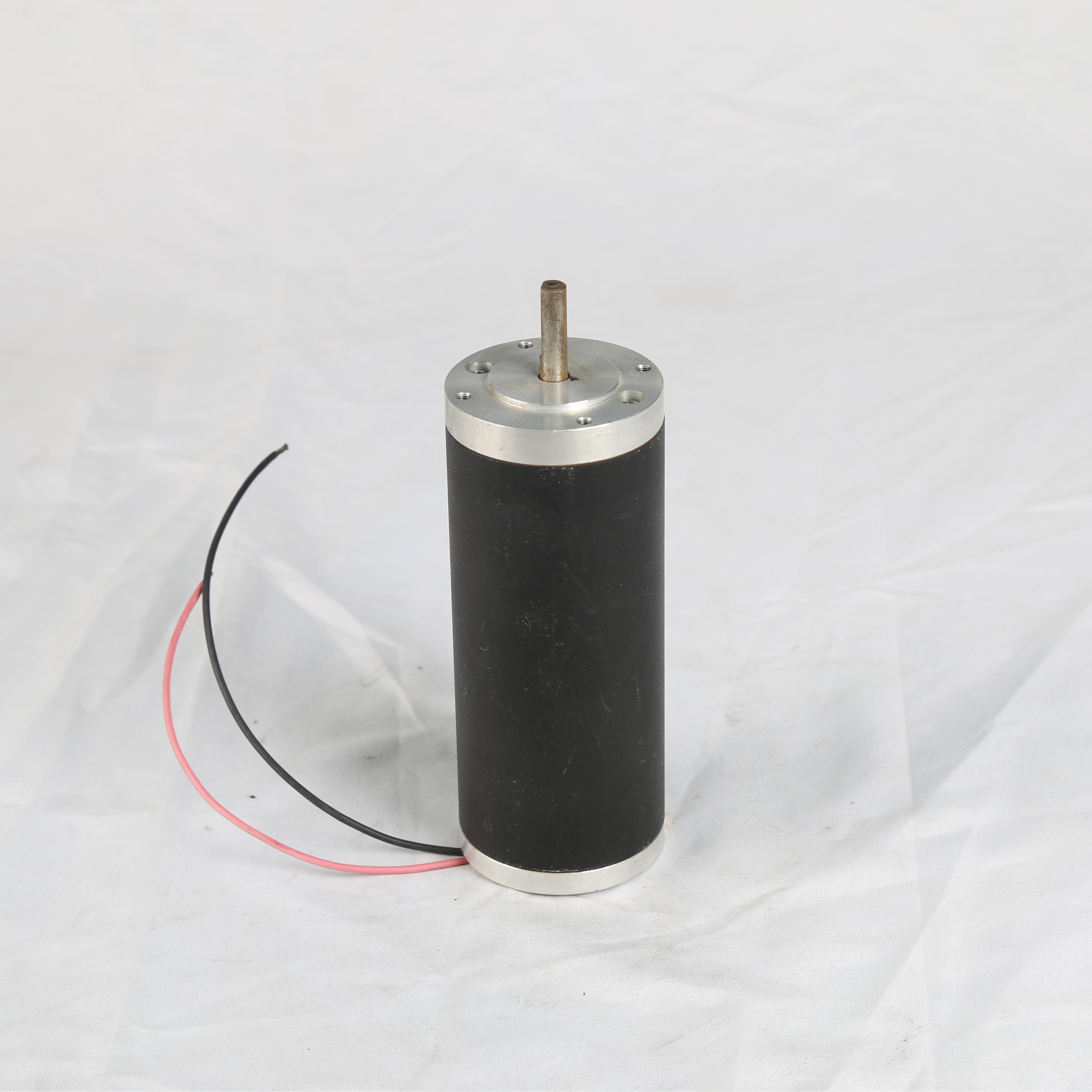

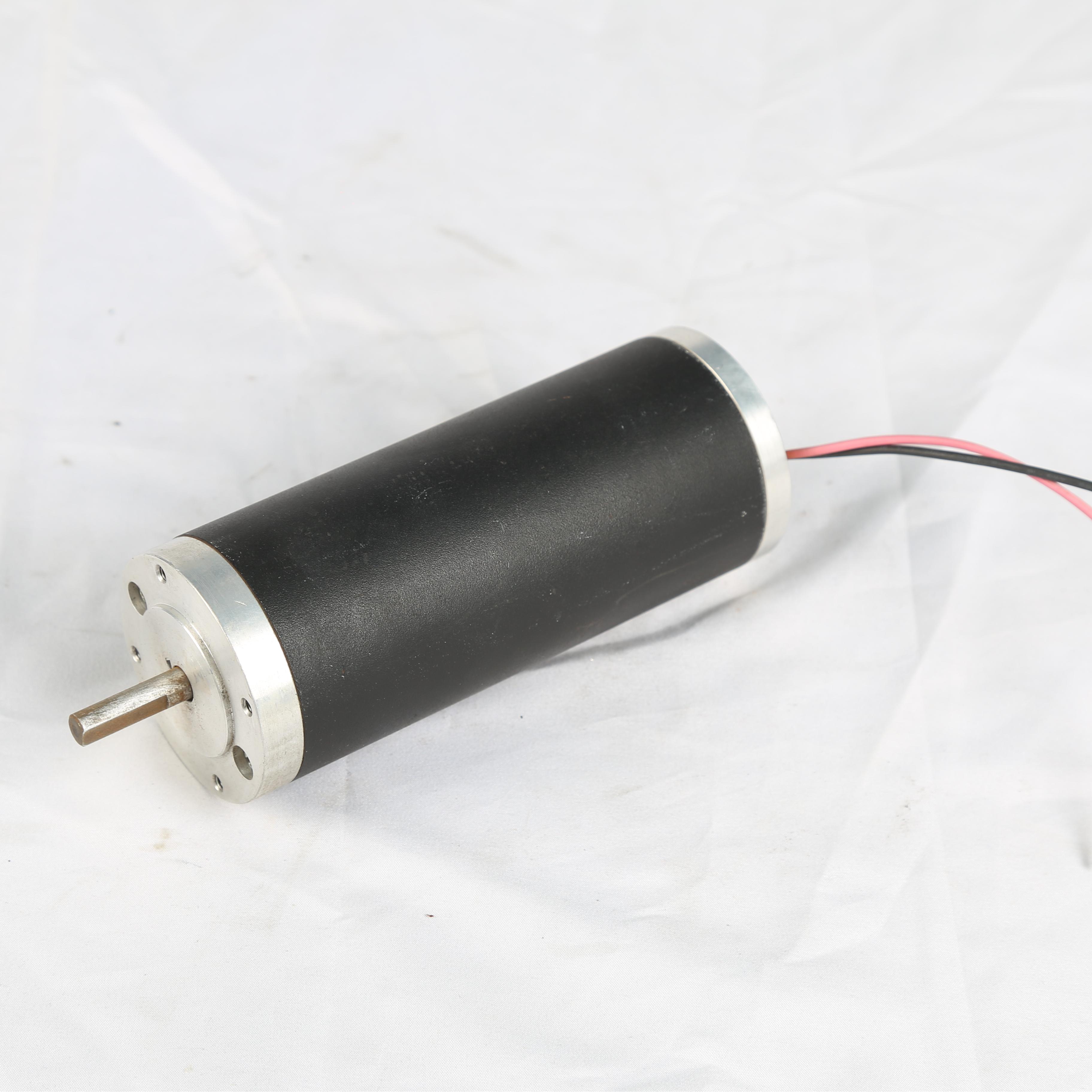

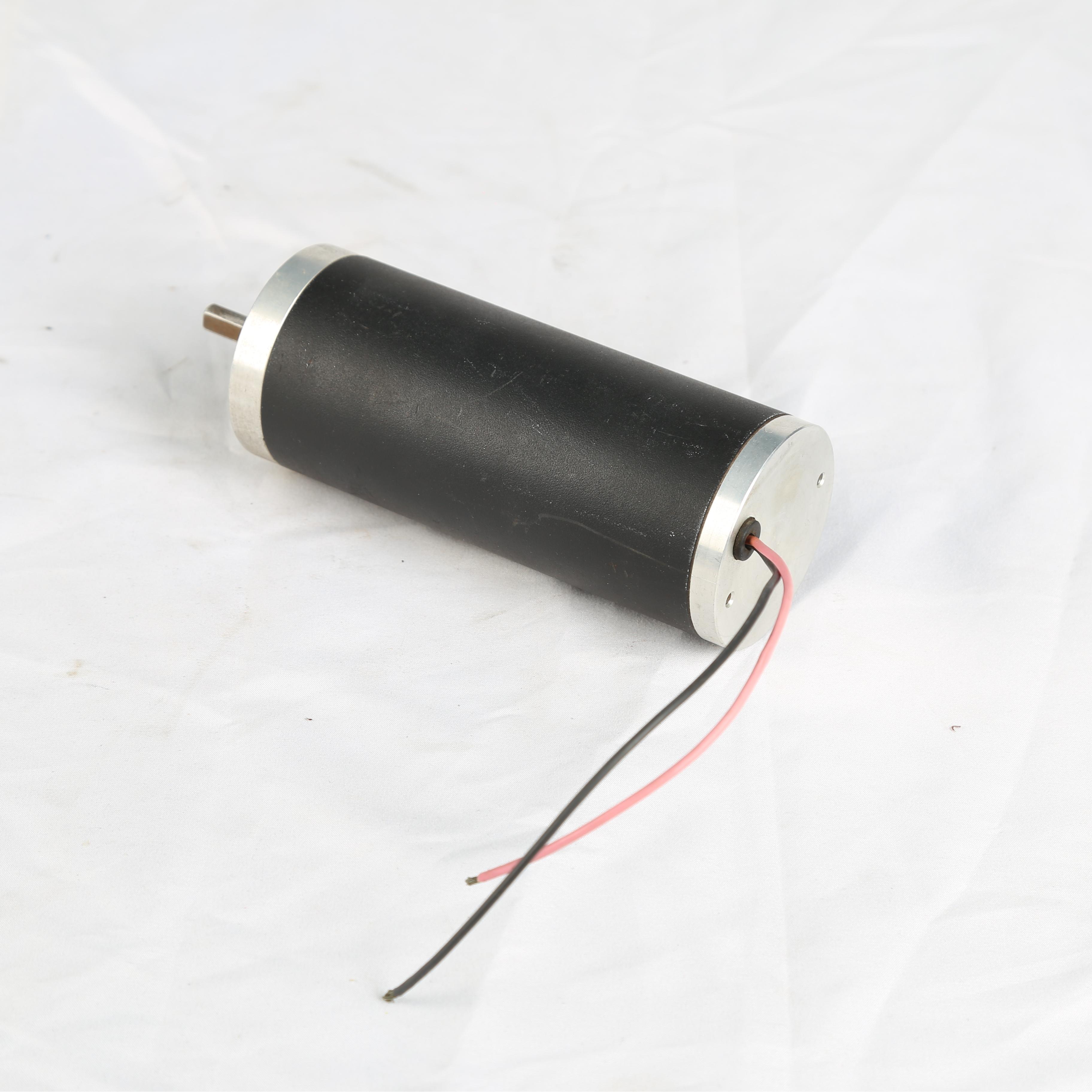

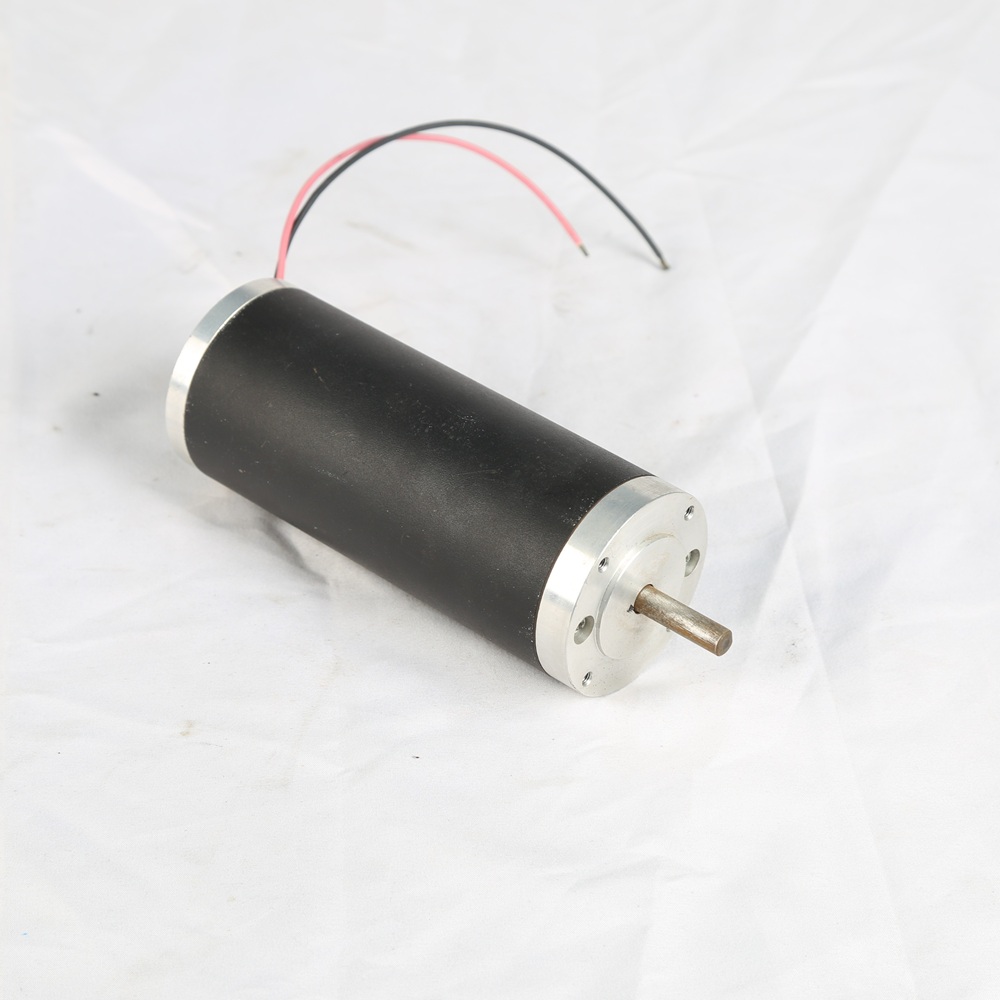

محرك DC من سلسلة A63ZYT عبارة عن عالي الطاقة 24 فولت محرك DC مصقول مصمم لمعدات OEM التي تتطلب أداء إخراج أقوى وسرعة تشغيل مستقرة وتكامل ميكانيكي موثوق. بالمقارنة مع منصات محركات التيار المستمر المصقولة الأصغر، توفر سلسلة A63ZYT طاقة تصنيف أعلى وقدرة عزم دوران أعلى وجسم محرك أكثر قوة، مما يجعلها مناسبة لأنظمة المضخات ووحدات القيادة الصناعية والمحركات الكهربائية والآلات التجارية ومعدات النقل المخصصة.
وفقًا للمعايير الفنية التمثيلية، تشتمل سلسلة A63ZYT على العديد من الطرازات ذات القدرة المقدرة من حوالي 63 وات إلى 157 وات وعزم الدوران المقدر من حوالي 0.2 نيوتن متر إلى 0.5 نيوتن متر . تعمل النماذج المدرجة على منصة تيار مستمر 24 فولت ، بسرعات مقدرة بشكل عام حوالي 3000 دورة في الدقيقة ، اعتمادًا على التكوين المحدد. وهذا يجعل سلسلة A63ZYT خيارًا قويًا للتطبيقات التي قد لا توفر فيها المحركات المدمجة ما يكفي من الطاقة أو سعة التحميل.
بالنسبة لمشتري المعدات الأصلية، يمكن لشركة Modar Motor توفير حلول محركات مخصصة وفقًا لظروف عمل العميل وتصميم التجميع. قد تتضمن خيارات التخصيص الجهد والسرعة وعزم الدوران وعمود الخرج وواجهة التركيب وسلك الرصاص والموصل واتجاه الدوران ومنحنى الأداء وطول المحرك.
63زيت
مودار موتور
63 ملم
63-157 واط
0.2 ~ 0.5 نانومتر
24 فولت
نحاس نقي 100%
2
حوالي 30 يوما
تم تطوير محرك DC المصقول 63ZYT للتطبيقات التي تتطلب طاقة خرج أكبر من محركات DC الصغيرة القياسية. مع إطار محرك أكبر ونطاق طاقة أعلى، هذه السلسلة مناسبة للمعدات التي يكون فيها عزم الدوران الأولي واستقرار الحمل واحتياطي الطاقة أمرًا مهمًا.
يعد محرك DC المصقول 63ZYT مفيدًا بشكل خاص لمنتجات OEM التي تحتاج إلى مصدر محرك مضغوط ولكنه أقوى. يمكن توصيله برؤوس المضخات أو الوصلات أو الأحزمة أو البكرات أو علب التروس أو أنظمة النقل المصممة حسب العميل. بالنسبة لمصنعي المعدات، توفر سلسلة A63ZYT منصة محرك عملية عندما يتطلب التطبيق أداءً موثوقًا في ظل ظروف التحميل الأعلى.
تعتمد النماذج التمثيلية في سلسلة محرك DC المصقول 63ZYT على منصة إدخال 24V DC . يستخدم 24V DC على نطاق واسع في معدات التحكم الصناعية وأنظمة المضخات وأجهزة التشغيل الآلي ووحدات المشغلات والآلات التجارية لأنه من السهل نسبيًا التكامل مع مصادر طاقة التيار المستمر وأنظمة التحكم.
بالنسبة للعملاء الذين يستخدمون بالفعل منصة تحكم 24 فولت، يمكن لسلسلة A63ZYT تبسيط المطابقة الكهربائية. إذا كان التطبيق يتطلب جهدًا كهربائيًا مختلفًا، فيمكن لشركة Modar Motor تقييم حلول اللف المخصصة وفقًا للسرعة المطلوبة وعزم الدوران والحد الحالي وكمية الطلب.
يتضمن جدول المنتجات العديد من النماذج التمثيلية، بما في ذلك A63ZYT001، وA63ZYT025، وA63ZYT030، وA63ZYT045، وA63ZYT050 . توفر هذه النماذج مستويات إخراج مختلفة لمتطلبات التحميل المختلفة.
يوفر الطراز A63ZYT025 تقريبًا وعزم دوران مقدرًا 63 وات طاقة مقدرة تبلغ يبلغ 0.2 نيوتن متر . إنها مناسبة للتطبيقات التي تحتاج إلى خرج أقوى من محركات DC الصغيرة المصقولة ولكنها لا تتطلب الحد الأقصى لمستوى الطاقة لمنصة A63ZYT.
وعزم دوران يوفر الطراز A63ZYT030 طاقة مقدرة تبلغ 94 وات تقريبًا يبلغ مقدرًا 0.3 نيوتن متر . إنه خيار متوازن لمعدات OEM التي تحتاج إلى أداء محرك موثوق به وعزم دوران معتدل وسرعة مصنفة مستقرة.
A63ZYT001 يوفر الطراز 125 وات تقريبًا وعزم دوران مقدرًا طاقة مقدرة تبلغ يبلغ 0.4 نيوتن متر . إنها مناسبة للتطبيقات التي تتطلب مخرجات ميكانيكية أقوى، مثل أنظمة المضخات ووحدات القيادة والآليات الصناعية المدمجة.
وعزم دوران يوفر الطراز A63ZYT045 طاقة مقدرة تبلغ 141 واط تقريبًا يبلغ مقدر 0.45 نيوتن متر . هذا النموذج مناسب لتطبيقات التحميل الأثقل حيث يتطلب الأمر خرجًا أقوى وسرعة مستقرة.
وعزم دوران يوفر الطراز A63ZYT050 طاقة مقدرة تبلغ 157 واط تقريبًا يبلغ مقدر 0.5 نيوتن متر . إنه خيار الإخراج الأعلى في الجدول المدرج ويمكن أخذه في الاعتبار للمعدات التي تتطلب أداء بدء تشغيل أقوى وقدرة أعلى على الطاقة المستمرة.
تم تصميم سلسلة محركات DC المصقولة 63ZYT للتطبيقات التي يجب أن يقود فيها المحرك أحمالًا ميكانيكية حقيقية، وليس فقط العمل في ظل ظروف عدم التحميل. يسمح نطاق عزم الدوران المقدر الذي يتراوح تقريبًا من 0.2 نيوتن متر إلى 0.5 نيوتن متر للمحرك بدعم الآليات الأثقل أو مقاومة السوائل أو حمل الاحتكاك أو أنظمة النقل.
بالنسبة لمشاريع تصنيع المعدات الأصلية، يجب تقييم نقطة العمل الفعلية بعناية. يجب على المهندسين أن يأخذوا في الاعتبار عزم الدوران المقدر، وعزم الدوران الأقصى، وتيار البدء، وتقلب الحمل، وارتفاع الحرارة، ودورة العمل. يمكن أن يساعد تحديد النموذج الصحيح في تحسين استقرار النظام وتقليل مخاطر ارتفاع درجة الحرارة أو عدم كفاية الإنتاج.
يوفر منحنى الأداء معلومات مهمة حول العلاقة بين السرعة وعزم الدوران والتيار والكفاءة والطاقة الناتجة. وهذا مفيد للمهندسين عند اختيار نموذج المحرك الصحيح.
على سبيل المثال، إذا كان المحرك يعمل بالقرب من عزم الدوران لفترة طويلة، فقد يزيد ارتفاع التيار ودرجة الحرارة بشكل ملحوظ. إذا تم اختيار المحرك فقط من خلال سرعة عدم التحميل، فقد تفشل المعدات النهائية في تحقيق الإخراج المطلوب تحت الحمل الفعلي. يمكن لشركة Modar Motor مساعدة العملاء على تقييم منطقة العمل المناسبة بناءً على بيانات الحمل الخاصة بالعميل ومتطلبات الاختبار.
يمكن تخصيص محرك DC المصقول 63ZYT بهياكل عمود مختلفة لتتناسب مع تصميم معدات العميل. تشمل الخيارات الشائعة عمودًا دائريًا أو عمودًا على شكل حرف D أو عمودًا مسطحًا أو عمودًا ملولبًا أو عمودًا رئيسيًا أو عمودًا ممتدًا أو عمودًا مزدوجًا أو عمودًا آليًا خاصًا.
وهذا مهم بشكل خاص لرؤوس المضخات والوصلات والبكرات والتروس ووحدات النقل المخصصة. يمكن لتصميم العمود الصحيح تحسين دقة التجميع وتقليل الاهتزاز الميكانيكي.
يمكن تخصيص الغطاء الأمامي للمحرك وقطر الموقع وفتحات التثبيت وواجهة التثبيت وفقًا لرسم العميل. وهذا يساعد المحرك على التوافق مع أغلفة المعدات الموجودة أو تصميمات المنتجات الجديدة.
بالنسبة لمشاريع استبدال OEM، غالبًا ما يكون توافق التثبيت أحد أهم العوامل. يمكن لشركة Modar Motor تقييم الرسومات أو العينات والمساعدة في ضبط هيكل المحرك وفقًا لذلك.
على الرغم من أن النماذج التمثيلية تعتمد على 24 فولت تيار مستمر ، إلا أنه يمكن تعديل الأداء الكهربائي وفقًا لاحتياجات العملاء. يتضمن التخصيص المحتمل الجهد والسرعة المقدرة وعزم الدوران المقدر والتيار وتحسين الطاقة والكفاءة.
بالنسبة للتطبيقات ذات الحدود الحالية الصارمة أو متطلبات ارتفاع درجة الحرارة، يمكن أن تساعد Modar Motor في تقييم ما إذا كانت هناك حاجة إلى تصميم متعرج مخصص.
يمكن تخصيص طول سلك الرصاص واتجاه مخرج الكابل ونوع المحطة ونموذج الموصل وتعريف الأسلاك لإنتاج الدفعات. يساعد هذا في تقليل وقت التجميع وتحسين تناسق الأسلاك في معدات OEM.
تتضمن سلسلة محركات DC المصقولة 63ZYT أطوال محرك ومستويات إخراج مختلفة. يمكن للعملاء اختيار طراز أقصر للمعدات المدمجة أو طراز أطول لمتطلبات عزم الدوران والطاقة الأعلى. تساعد هذه المرونة المهندسين على تحقيق التوازن بين الأداء ومساحة التثبيت والتكلفة.
توفر سلسلة محركات DC المصقولة 63ZYT طاقة أعلى من منصات محركات DC المصقولة الأصغر حجمًا. بفضل الطاقة المقدرة التي تصل إلى 157 وات تقريبًا ، فهو مناسب للمعدات التي تتطلب قدرة قيادة أقوى في هيكل محرك DC صغير الحجم.
مع خيارات عزم الدوران المقدرة التي تصل إلى 0.5 نيوتن · متر تقريبًا ، تعد هذه السلسلة مناسبة لأنظمة المضخات وآليات المشغلات ووحدات القيادة الصناعية التي تحتاج إلى خرج ثابت تحت الحمل.
يتم استخدام منصة 24V DC على نطاق واسع في الأتمتة ومعدات المضخات وأنظمة التحكم الصناعية. وهذا يجعل سلسلة محركات DC المصقولة 63ZYT أسهل في الاندماج في العديد من البنى الكهربائية الموجودة.
توفر سلسلة محركات DC المصقولة 63ZYT مستويات إخراج متعددة من الطاقة المتوسطة إلى الطاقة العالية. يمكن للعملاء اختيار النموذج الصحيح بناءً على متطلبات الحمل وطول التثبيت والحد الحالي وحالة التشغيل المتوقعة.
يدعم Modar Motor تخصيص OEM وODM لمحركات التيار المستمر المصقولة، بما في ذلك العمود وواجهة التثبيت والجهد والسرعة وعزم الدوران والكابل والموصل ومعلمات الأداء. وهذا يساعد العملاء على تطوير حلول المحركات التي تتوافق بشكل أفضل مع تصميم منتجهم النهائي.
يعد محرك DC المصقول 63ZYT مناسبًا لتطبيقات المضخة التي تتطلب عزم دوران أعلى وسرعة مستقرة. يمكن استخدامه في مضخات نقل السوائل، ومضخات التدوير، ومعدات الرش، وأنظمة التنظيف، ووحدات الضغط الصغيرة وأنظمة الدفع الأخرى المتعلقة بالسوائل.
بالنسبة لتطبيقات المضخات، قد يتغير عزم الحمل اعتمادًا على اللزوجة المتوسطة والضغط ومعدل التدفق وحالة التشغيل. ولذلك، يجب على العملاء توفير نوع المضخة، وسرعة العمل، والحد الحالي ودورة العمل من أجل الاختيار الدقيق للمحرك.
يمكن استخدام سلسلة محركات DC المصقولة 63ZYT كمحرك الدفع الأساسي في الوحدات الصناعية المدمجة. يمكنها قيادة الأحزمة أو البكرات أو الوصلات أو التروس أو الهياكل الميكانيكية المخصصة. إن إنتاج الطاقة العالي يجعلها مناسبة للتطبيقات التي قد لا توفر فيها المحركات الأصغر أداءً كافيًا.
تشمل الأمثلة النموذجية وحدات القيادة الدوارة وأجهزة الضبط ووحدات النقل الميكانيكية والمعدات الصناعية المساعدة.
بالنسبة لتطبيقات المشغلات الكهربائية، يمكن للمحرك A63ZYT توفير عزم دوران قوي وحركة مستقرة. يمكن استخدامه في المحركات الدوارة، وآليات الرفع، وتجميعات محرك الصمامات وأجهزة التحكم الآلي.
عند استخدامه في أنظمة المشغلات، من المهم تقييم عزم الدوران المبدئي والحمل المقدر ودورة التشغيل وموضع الحد والحماية الحالية وارتفاع الحرارة.
يمكن استخدام محرك DC المصقول 63ZYT في معدات التشغيل الآلي التي تتطلب طاقة خرج أعلى وتشغيلًا مستقرًا. يمكن استخدامه في آليات التغذية، والناقلات المدمجة، والمنصات الدوارة، وأنظمة التعديل الميكانيكية ووحدات الحركة المخصصة.
بالنسبة لمعدات التشغيل الآلي، يعد التشغيل المتكرر الموثوق به واتساق الدفعة المستقر أمرًا مهمًا. يمكن أن يوفر Modar Motor مطابقة مخصصة للمحرك وفقًا لظروف التحميل الفعلية.
غالبًا ما تتطلب الآلات التجارية محركات مدمجة وموثوقة وقوية بما يكفي للاستخدام المتكرر. يمكن استخدام سلسلة A63ZYT في آلات البيع، ومعدات التنظيف، وآلات التعبئة والتغليف، وأنظمة العرض وأجهزة التشغيل الآلي للمكاتب.
في هذه التطبيقات، يجب أخذ ضجيج المحرك وارتفاع درجة الحرارة والعمر وهيكل التجميع بعين الاعتبار أثناء الاختيار.
يمكن دمج محرك DC المصقول 63ZYT في أنظمة النقل المصممة من قبل العملاء. يمكن إقرانها بعلب التروس أو رؤوس المضخات أو البكرات أو الوصلات أو الأقواس الميكانيكية. يمكن أن يدعم Modar Motor اختبار العينات وتعديل المعلمات بناءً على ملاحظات العملاء.
تنطبق البيانات الفنية التالية على 63مقاس 63 مم ZYT محرك DC المصقول .
خيارات الجهد المقنن: 24 فولت إلخ.
السرعة المقدرة: 3000 دورة في الدقيقة (حسب الطلب)
عزم الدوران المقدر: 0.2 ~ 0.5Nm (حسب الطلب)
نطاق طاقة الإخراج: 63 ~ 157 واط (حسب الطلب)
القطر الخارجي 63 ملم
حجم تركيب الغطاء المخصص
طول الكابل والمحطة المخصصة
يمكن تخصيصها مع علبة التروس
| الخصائص الحركية | |||||||||||||||
 |
| 63ZYT رسم محرك بتيار مستمر ناعم |
 |
| 63ZYT منحنى أداء محرك DC المصقول |
 |
محرك DC المصقول 63ZYT هو محرك DC مصقول عالي الطاقة مصمم لمعدات OEM التي تتطلب عزم دوران أقوى وسرعة مستقرة وإخراج موثوق. إنها مناسبة للمضخات وأنظمة القيادة الصناعية والمحركات الكهربائية ومعدات التشغيل الآلي والآلات التجارية.
يوضح الجدول الفني التمثيلي نماذج 24V DC . يمكن تقييم متطلبات الجهد الأخرى وفقًا لتطبيق العميل والسرعة المطلوبة وعزم الدوران وكمية الطلب.
وفقًا للبيانات التمثيلية المدرجة، يتراوح نطاق الطاقة المقدر تقريبًا من 63 وات إلى 157 وات . توفر النماذج المختلفة مستويات طاقة مختلفة لتطبيقات التحميل المتوسط والحمل العالي.
يبلغ نطاق عزم الدوران التمثيلي حوالي 0.2 نيوتن متر إلى 0.5 نيوتن متر . يعتمد عزم الدوران النهائي على النموذج المختار وتصميم التعبئة والسرعة وحالة العمل الفعلية.
نعم. تعتبر سلسلة محركات DC المصقولة 63ZYT مناسبة للعديد من تطبيقات محرك المضخة لأنها توفر عزم دوران أقوى وإخراج طاقة أعلى. من أجل الاختيار الدقيق، يجب على العملاء توفير حمل المضخة، وسرعة العمل، ومتطلبات التدفق، وحالة الضغط ودورة العمل.
نعم. يمكن لـ Modar Motor تخصيص طول العمود أو القطر أو القطع على شكل حرف D أو العمود المسطح أو العمود الملولب أو مجرى المفتاح أو العمود المزدوج أو هياكل العمود الخاصة وفقًا لرسومات العميل أو عيناته.
نعم. يمكن تخصيص الغطاء الأمامي وقطر الموقع وموضع فتحة التثبيت وواجهة التثبيت لتتناسب مع تصميم معدات العميل أو التجميع الحالي.
يعتمد التشغيل المستمر على الحمل والتيار وارتفاع درجة الحرارة وحالة التبريد ودورة العمل. للتشغيل لفترة طويلة، يمكن أن يساعد Modar Motor في تقييم نقطة العمل والتوصية بتكوين المحرك الصحيح.
يرجى تقديم الجهد والسرعة المستهدفة وعزم الدوران المطلوب ونوع الحمل ودورة العمل ورسم العمود وأبعاد التركيب والحد الحالي ومعلومات وحدة التحكم وبيئة العمل وكمية الطلب المقدرة.
نعم. يدعم Modar Motor تخصيص OEM وODM لمحركات A63ZYT DC، بما في ذلك الجهد والسرعة وعزم الدوران والعمود وهيكل التثبيت والكابل والموصل واتجاه الدوران ومعلمات الأداء.
