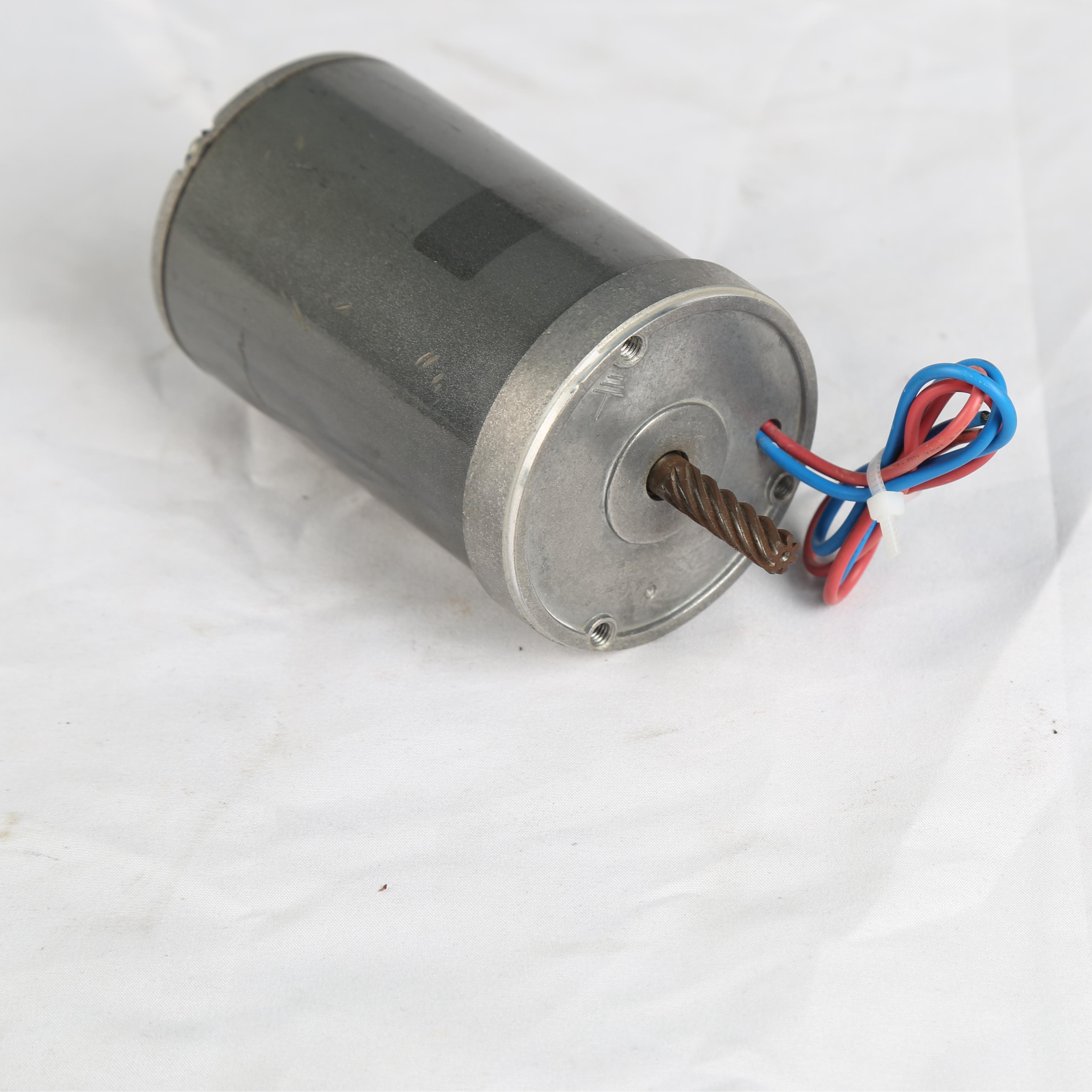

Il motore CC serie 66ZYT è un motore CC con spazzole a coppia elevata progettato per apparecchiature che richiedono una maggiore potenza di uscita, rotazione affidabile e prestazioni stabili sotto carico meccanico più elevato. Con un telaio del motore più grande da 66 mm, questa serie offre più coppia e riserva di potenza rispetto alle piattaforme di motori CC con spazzole più piccole, rendendola adatta per sistemi di pompaggio, moduli di azionamento industriali, attuatori elettrici, apparecchiature di automazione, macchinari commerciali e sistemi di trasmissione OEM personalizzati.
Secondo i parametri tecnici rappresentativi, la serie 66ZYT comprende opzioni 12V, 24V e 110V DC . L'intervallo di coppia nominale è compreso tra circa 0,3 N·m e 0,5 N·m , mentre la potenza nominale varia tra circa 58 W e 168 W. Diversi modelli forniscono velocità nominali da circa 1.100 a 4.000 giri/min , offrendo agli ingegneri OEM maggiore flessibilità nella scelta di un motore per requisiti di azionamento a bassa velocità e coppia elevata o a velocità più elevata.
Per i clienti B2B, Modar Motor può supportare la personalizzazione di tensione, velocità nominale, coppia, struttura dell'albero, interfaccia di montaggio, cavo, connettore, direzione di rotazione e curva delle prestazioni. La serie 66ZYT è adatta per progetti in cui un motore compatto non è sufficientemente potente ed è necessaria una piattaforma di motore CC con spazzole più potente.
66ZYT
Motore Modar
66 mm
58-168W
0,3~0,5 Nm
12/24/110 V
Rame puro al 100%.
2
circa 30 giorni
Il motore DC con spazzole 66ZYT è sviluppato per applicazioni in cui sono richieste una maggiore capacità di carico e una potenza maggiore. Rispetto ai motori CC con spazzole più piccoli da 57 mm o 63 mm, la serie di motori CC con spazzole 66ZYT offre un corpo motore più grande, una maggiore capacità di coppia e opzioni di potenza nominale più elevate.
Il motore DC con spazzole 66ZYT è adatto per apparecchiature che necessitano di un funzionamento affidabile sotto carico, come pompe, attuatori, moduli di azionamento e meccanismi industriali. La sua struttura può essere collegata a riduttori, giunti, cinghie, pulegge, teste di pompe o sistemi di trasmissione progettati dal cliente. Per i produttori di apparecchiature OEM, la serie di motori CC con spazzole 66ZYT offre una piattaforma pratica per applicazioni di azionamento CC di potenza medio-alta.
Una caratteristica importante della serie di motori CC con spazzole 66ZYT è la copertura multitensione. La tabella rappresentativa dei prodotti comprende modelli da 12 V CC, 24 V CC e 110 V CC , che consentono ai clienti di selezionare un motore in base al sistema di alimentazione esistente.
I modelli a 24 V CC sono adatti per i comuni sistemi di automazione, apparecchiature di pompaggio, unità di controllo industriali e prodotti attuatori. Il modello da 12 V CC può essere utilizzato in sistemi a bassa tensione, apparecchiature mobili o applicazioni alimentate a batteria dove è richiesta una coppia maggiore. Il modello da 110 V CC è adatto per piattaforme di apparecchiature speciali che richiedono una soluzione motore a tensione più elevata.
Questa flessibilità di tensione rende la serie di motori DC con spazzole 66ZYT più facile da adattare a diversi progetti OEM, soprattutto quando i clienti devono abbinare un controller o un alimentatore esistente.
La serie di motori CC con spazzole 66ZYT comprende diversi modelli rappresentativi, tra cui 66ZYT040, 66ZYT001, 66ZYT001A e 66ZYT001B . Ciascun modello è progettato per condizioni di lavoro, range di velocità e piattaforma di tensione diversi.
Il modello 66ZYT040 funziona a 24 V CC . Secondo i dati rappresentativi, fornisce una coppia nominale di circa 0,3 Nm , una velocità nominale di circa 3000 giri/min e 94 W. una potenza nominale di circa Questo modello è adatto per apparecchiature che richiedono una combinazione equilibrata di velocità, coppia e potenza.
Il modello 66ZYT001 è anche una versione a 24 V CC , che offre una coppia nominale di circa 0,4 Nm , una velocità nominale di circa 3.100 giri/min e 130 W. una potenza nominale di circa È adatto per sistemi di pompe a carico elevato, meccanismi di attuazione e moduli di azionamento industriali.
Il modello 66ZYT001A utilizza una piattaforma da 110 V CC . Fornisce una coppia nominale di circa 0,4 Nm , una velocità nominale di circa 4.000 giri/min e 168 W. una potenza nominale di circa Questo modello è adatto per applicazioni che richiedono funzionamento a tensione più elevata, velocità più elevata e potenza di uscita maggiore.
Il modello 66ZYT001B funziona a 12 V CC . Fornisce una coppia nominale di circa 0,5 Nm , una velocità nominale di circa 1.100 giri/min e 58 W. una potenza nominale di circa Questo modello è adatto per sistemi a bassa tensione che richiedono una coppia maggiore a una velocità nominale inferiore.
La serie di motori CC con spazzole 66ZYT è progettata per applicazioni in cui il motore deve guidare la resistenza meccanica effettiva, non solo funzionare in condizioni di assenza di carico. Con una coppia nominale fino a circa 0,5 Nm e una potenza nominale fino a circa 168 W , questa serie può supportare carichi di lavoro più pesanti rispetto ai motori CC con spazzole più piccoli.
Per i sistemi a pompa, potrebbe essere necessario che il motore superi la resistenza del fluido e le variazioni di pressione. Per i sistemi con attuatori, potrebbe essere necessario che il motore debba gestire la coppia di avviamento, l'attrito meccanico e il movimento ripetuto. Per i moduli di trasmissione industriali, potrebbe essere necessario che il motore mantenga un'uscita stabile in condizioni di carico variabili. La piattaforma 66ZYT è adatta a questi ambienti di lavoro più esigenti.
La curva delle prestazioni del motore aiuta gli ingegneri a valutare la relazione tra velocità, coppia, corrente, efficienza e potenza di uscita. Per la selezione del motore OEM, questo è importante perché un motore che sembra adatto a velocità a vuoto potrebbe non funzionare bene con un carico di lavoro reale.
Quando scelgono un motore DC con spazzole 66ZYT, i clienti devono valutare la coppia nominale, la coppia di picco, il limite di corrente, la capacità del controller, l'aumento di temperatura, il ciclo di lavoro e l'ambiente di lavoro. Modar Motor può supportare la comunicazione tecnica e la selezione del modello in base ai dati di prova effettivi del cliente e ai requisiti applicativi.
L'albero di uscita può essere personalizzato secondo diversi metodi di collegamento meccanico. Le opzioni comuni includono albero tondo, albero piatto, albero con taglio a D, albero filettato, albero con chiavetta, albero prolungato, doppio albero o lavorazione speciale. Ciò aiuta il motore a connettersi con giunti, teste della pompa, ingranaggi, pulegge, cinghie e componenti di trasmissione personalizzati.
Il coperchio anteriore, il diametro di posizionamento, i fori di montaggio e l'interfaccia di installazione possono essere regolati in base alla struttura dell'apparecchiatura del cliente. Per i progetti di sostituzione, Modar Motor può rivedere il disegno o il campione originale e aiutare a valutare se la piattaforma del motore CC con spazzole 66ZYT può essere adattata.
Sebbene i modelli rappresentativi includano opzioni a 12 V, 24 V e 110 V CC, tensione e velocità personalizzate possono essere valutate in base al progetto. I clienti possono fornire la velocità di lavoro, la coppia, il limite di corrente e le condizioni di alimentazione richieste per l'adattamento del motore.
È possibile personalizzare la lunghezza del cavo, la direzione dell'uscita del cavo, il tipo di terminale, il modello del connettore e la definizione del cablaggio. Ciò è utile per i clienti OEM che necessitano di un assemblaggio più semplice, di una produzione stabile e di un layout di cablaggio coerente.
Applicazioni diverse hanno cicli di lavoro diversi. Alcuni motori funzionano in modo continuo, mentre altri funzionano in modo intermittente con frequenti cicli di avvio-arresto. Modar Motor può aiutare a valutare la progettazione dell'avvolgimento, la corrente, l'aumento di calore e le prestazioni di uscita in base al ciclo di lavoro effettivo.
La serie di motori CC con spazzole 66ZYT offre una capacità di uscita maggiore rispetto alle piattaforme di motori CC con spazzole più piccole. Con opzioni di potenza nominale fino a circa 168 W , è adatto per applicazioni che richiedono una maggiore capacità di azionamento meccanico.
La serie comprende opzioni a 12 V, 24 V e 110 V CC . Ciò consente ai clienti OEM di abbinare il motore a diversi sistemi elettrici senza riprogettare completamente la piattaforma dell'apparecchiatura.
Con una coppia nominale fino a circa 0,5 N·m , la serie 66ZYT è adatta per sistemi di pompe, attuatori elettrici, meccanismi di sollevamento, moduli rotanti e altre applicazioni che richiedono un'uscita stabile sotto carico.
Il motore DC con spazzole 66ZYT può essere collegato a riduttori, cinghie, giunti, teste della pompa e parti di trasmissione progettate dal cliente. Ciò lo rende adatto per moduli di azionamento industriali personalizzati e unità di potenza compatte.
Modar Motor supporta lo sviluppo di motori DC con spazzole personalizzati per i clienti OEM, inclusi tensione, velocità, coppia, albero, struttura di montaggio, cavo, connettore e parametri prestazionali. Ciò aiuta i clienti a ridurre i tempi di sviluppo e a migliorare la corrispondenza dei prodotti.
Il motore DC con spazzole 66ZYT è adatto per applicazioni con pompe che richiedono una velocità stabile e una coppia in uscita più elevata. Può essere utilizzato in pompe di circolazione, pompe di trasferimento, apparecchiature di spruzzatura, sistemi di pulizia, unità di pressione e altre apparecchiature relative ai fluidi.
Per i progetti di pompe, la scelta del motore dovrebbe considerare i requisiti di flusso, le condizioni di pressione, la viscosità media, la velocità di lavoro, il limite di corrente e il ciclo di lavoro. Un motore adeguatamente selezionato può migliorare la stabilità della pompa e ridurre il rischio di surriscaldamento.
La serie di motori CC con spazzole 66ZYT può essere utilizzata in attuatori elettrici, meccanismi di azionamento rotativo, sistemi di sollevamento, dispositivi di bloccaggio e moduli di regolazione. La sua maggiore capacità di coppia lo rende adatto per applicazioni che richiedono movimenti più forti o operazioni ripetute sotto carico.
Per i sistemi di attuatori, i clienti devono valutare il carico nominale, la coppia di avviamento, la posizione limite, la protezione di corrente e il ciclo di lavoro prima della selezione finale.
Le apparecchiature di automazione industriale spesso richiedono motori in grado di fornire un output affidabile durante il funzionamento ripetuto. Il motore DC con spazzole 66ZYT può essere utilizzato in moduli di alimentazione, piattaforme rotanti, trasportatori compatti, rulli motori, sistemi di regolazione e moduli di movimento ausiliari.
Le opzioni multitensione consentono di abbinare questo motore a diverse piattaforme elettriche utilizzate nei sistemi di automazione.
Le versioni a 12 V e 24 V del motore 66ZYT possono essere prese in considerazione per alcune apparecchiature mobili o meccanismi ausiliari AGV, come moduli di sollevamento, unità di bloccaggio, azionamenti accessori o sistemi di trasmissione compatti.
Per le applicazioni mobili, il consumo di corrente, la capacità della batteria, il ciclo di lavoro e la temperatura operativa devono essere esaminati attentamente.
Il motore DC con spazzole 66ZYT può essere applicato in macchine commerciali, attrezzature per la pulizia, distributori automatici, armadi intelligenti, porte automatiche, mobili elettrici e altre apparecchiature che richiedono una maggiore potenza del motore DC.
In questi prodotti, il rumore del motore, la durata, la comodità di installazione e la fornitura stabile dei lotti sono solitamente fattori di scelta importanti.
Molti clienti utilizzano il motore CC con spazzole 66ZYT come componente di alimentazione principale nelle unità di potenza personalizzate. Può essere integrato con staffe meccaniche, cinghie, pulegge, teste di pompe, riduttori o controller. Modar Motor può supportare test sui campioni e ottimizzazione dei parametri in base al feedback dei clienti.
I seguenti dati tecnici si applicano al 66mm 66ZYT da motore DC con spazzole .
Opzioni di tensione nominale: 12/24/110 V ecc.
Velocità nominale: 1100~4000 giri/min (personalizzato)
Coppia nominale: 0,3~0,5 Nm (personalizzato)
Intervallo di potenza in uscita: 58~168 W (personalizzato)
Diametro esterno 66 mm
Dimensioni di montaggio del coperchio personalizzate
Lunghezza del cavo e terminale personalizzati
può essere personalizzato con cambio
| Caratteristiche motorie | |||||||||||||||
 |
| Disegno del motore CC spazzolato 66ZYT |
 |
| Curva delle prestazioni del motore CC spazzolato 66ZYT |
 |
Il motore CC con spazzole 66ZYT è un motore CC con spazzole a coppia elevata progettato per apparecchiature OEM che richiedono una potenza di uscita maggiore, rotazione stabile e prestazioni meccaniche affidabili. È adatto per pompe, attuatori, apparecchiature di automazione, moduli di azionamento industriali e macchinari commerciali.
I modelli rappresentativi includono opzioni da 12 V CC, 24 V CC e 110 V CC . Queste piattaforme di tensione consentono l'utilizzo del motore in diversi sistemi di apparecchiature, dai dispositivi alimentati a batteria a bassa tensione alle applicazioni industriali ad alta tensione.
Secondo i dati rappresentativi elencati, l'intervallo di potenza nominale è compreso tra circa 58 W e 168 W. Sono disponibili diversi modelli per applicazioni a coppia elevata a bassa velocità, sistemi di azionamento bilanciati a 24 V e applicazioni a 110 V ad alta velocità.
L'intervallo di coppia nominale indicato nella tabella è compreso tra circa 0,3 N·m e 0,5 N·m . La coppia finale dipende dalla tensione, dal tipo di avvolgimento, dalla velocità, dalla lunghezza del motore e dalle effettive condizioni di lavoro.
La serie di motori CC con spazzole 66ZYT fornisce generalmente un telaio del motore più grande e opzioni multitensione, comprese le versioni a 12 V, 24 V e 110 V. La serie 63ZYT viene principalmente presentata come una piattaforma con motore CC con spazzole ad alta potenza da 24 V. La scelta migliore dipende dalla tensione, dallo spazio di installazione, dalla velocità, dalla coppia e dal carico dell'applicazione.
SÌ. La serie di motori CC con spazzole 66ZYT è adatta a molti sistemi di pompa perché fornisce una coppia elevata e una velocità stabile. Per una selezione accurata, i clienti devono fornire il tipo di pompa, la velocità di lavoro, le condizioni di pressione, i requisiti di flusso, la curva di carico e il ciclo di lavoro.
SÌ. Modar Motor può personalizzare la lunghezza dell'albero, il diametro, il taglio a D, l'albero piatto, l'albero filettato, la sede per chiavetta, l'albero prolungato, il doppio albero o strutture di alberi speciali in base ai disegni o ai campioni del cliente.
SÌ. Il coperchio anteriore, il diametro di posizionamento, la posizione del foro di montaggio e l'interfaccia di installazione possono essere personalizzati per soddisfare i requisiti dell'attrezzatura del cliente o del motore sostitutivo.
Il funzionamento continuo dipende dal carico, dalla corrente, dall'aumento di calore, dalle condizioni di raffreddamento e dal ciclo di lavoro. Se la tua applicazione richiede un funzionamento prolungato, Modar Motor può aiutarti a valutare se il modello standard è adatto o se è necessario un avvolgimento o una struttura personalizzata.
Fornire tensione, velocità target, coppia richiesta, tipo di carico, disegno dell'albero, dimensioni di montaggio, ciclo di lavoro, limite di corrente, informazioni sul controller, ambiente di lavoro e quantità prevista. Disegni o campioni sono utili per una valutazione più rapida.
SÌ. Modar Motor supporta la personalizzazione OEM e ODM per motori DC con spazzole, inclusa tensione, velocità, coppia, albero, interfaccia di montaggio, cavo, connettore, direzione di rotazione e regolazione della curva delle prestazioni.
