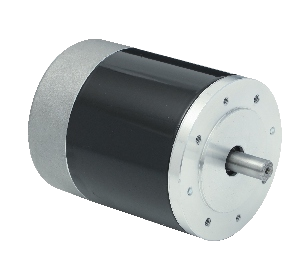

Der Gleichstrommotor der Serie 88ZYN ist ein Niederspannungs-Gleichstrommotor mit hohem Drehmoment, der für OEM-Geräte entwickelt wurde, die eine starke mechanische Leistung, stabile Drehzahl und zuverlässige Leistung unter Last erfordern. Mit einem 88-mm-Motorrahmen und einer kompakten zylindrischen Struktur eignet sich diese Serie für Anwendungen, bei denen kleinere Gleichstrommotoren nicht genügend Drehmoment oder Leistungsreserve bieten können.
Den repräsentativen technischen Daten zufolge umfasst die 88ZYN-Serie 20-V- und 24-V-DC-Optionen . Die aufgeführten Modelle bieten ein Nenndrehmoment von etwa 0,75 Nm bis 1,0 Nm , eine Nennleistung von etwa 259 W bis 314 W und Nenndrehzahlen von etwa 3000 U/min bis 3300 U/min . Dies macht den 88ZYN-Motor zu einer praktischen Wahl für Niederspannungs-Antriebssysteme mit hoher Leistung.
Zu den typischen Anwendungen gehören Pumpensysteme, mobile Geräte, industrielle Getriebemodule, elektrische Stellantriebe, Reinigungsgeräte, landwirtschaftliche Maschinen, kompakte Aggregate und kundenspezifische OEM-Antriebsbaugruppen. Modar Motor unterstützt die Anpassung von Spannung, Drehzahl, Drehmoment, Abtriebswelle, Montageschnittstelle, Anschlusskabel, Stecker, Drehrichtung und Motorleistungskurve.
88ZYN
Modar-Motor
88mm
259-314W
0,75 ~ 1 Nm
20/24V
100 % reines Kupfer
2
etwa 30 Tage

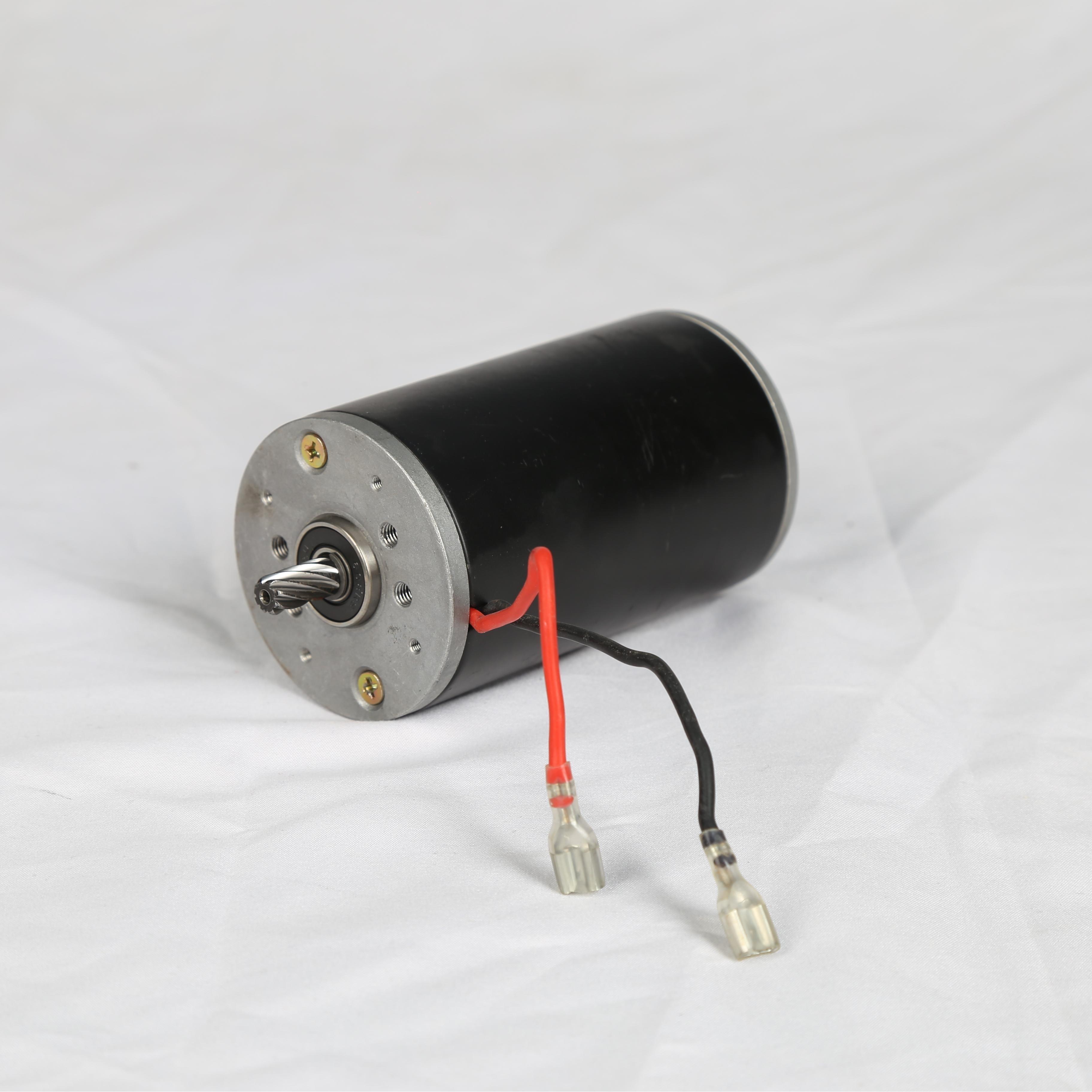

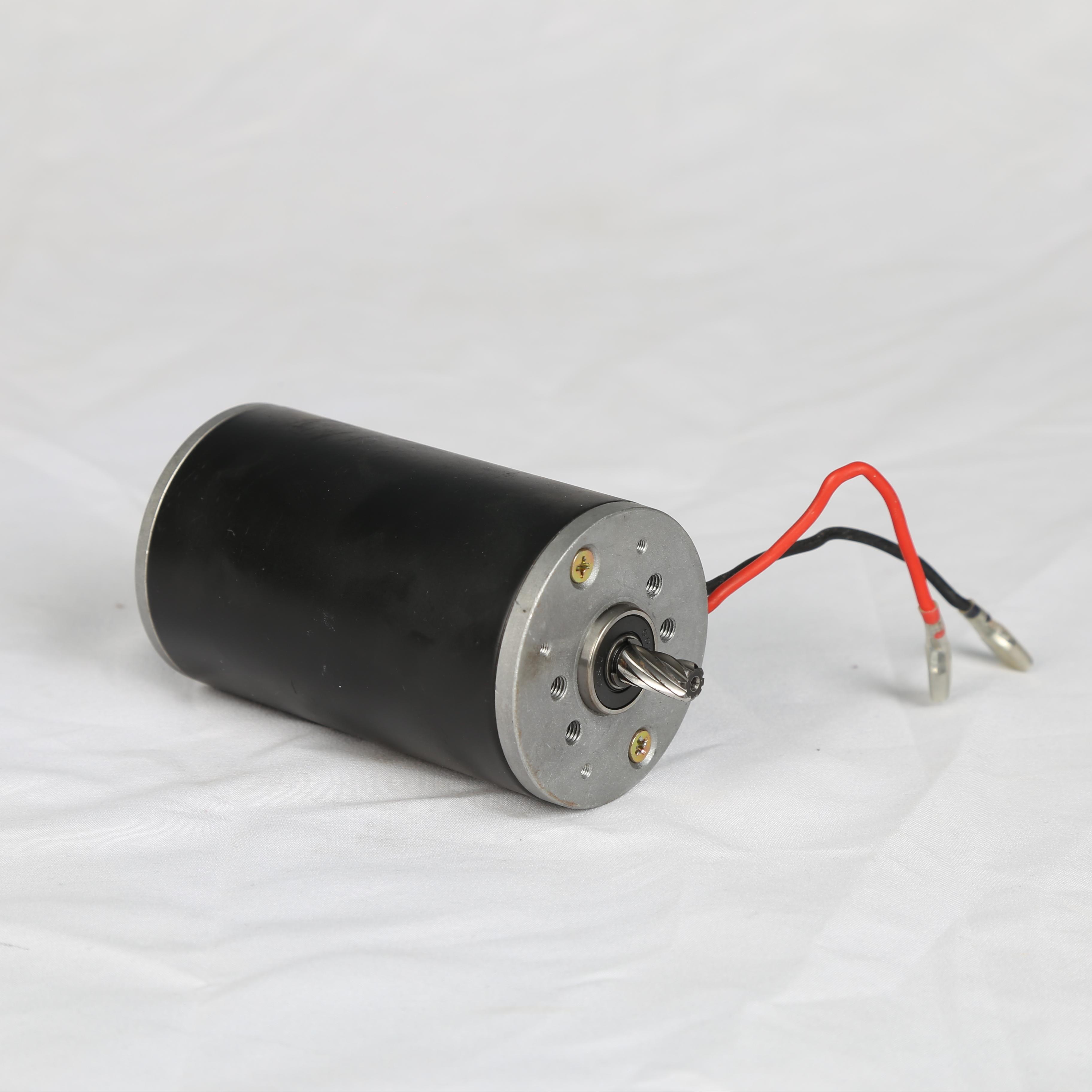

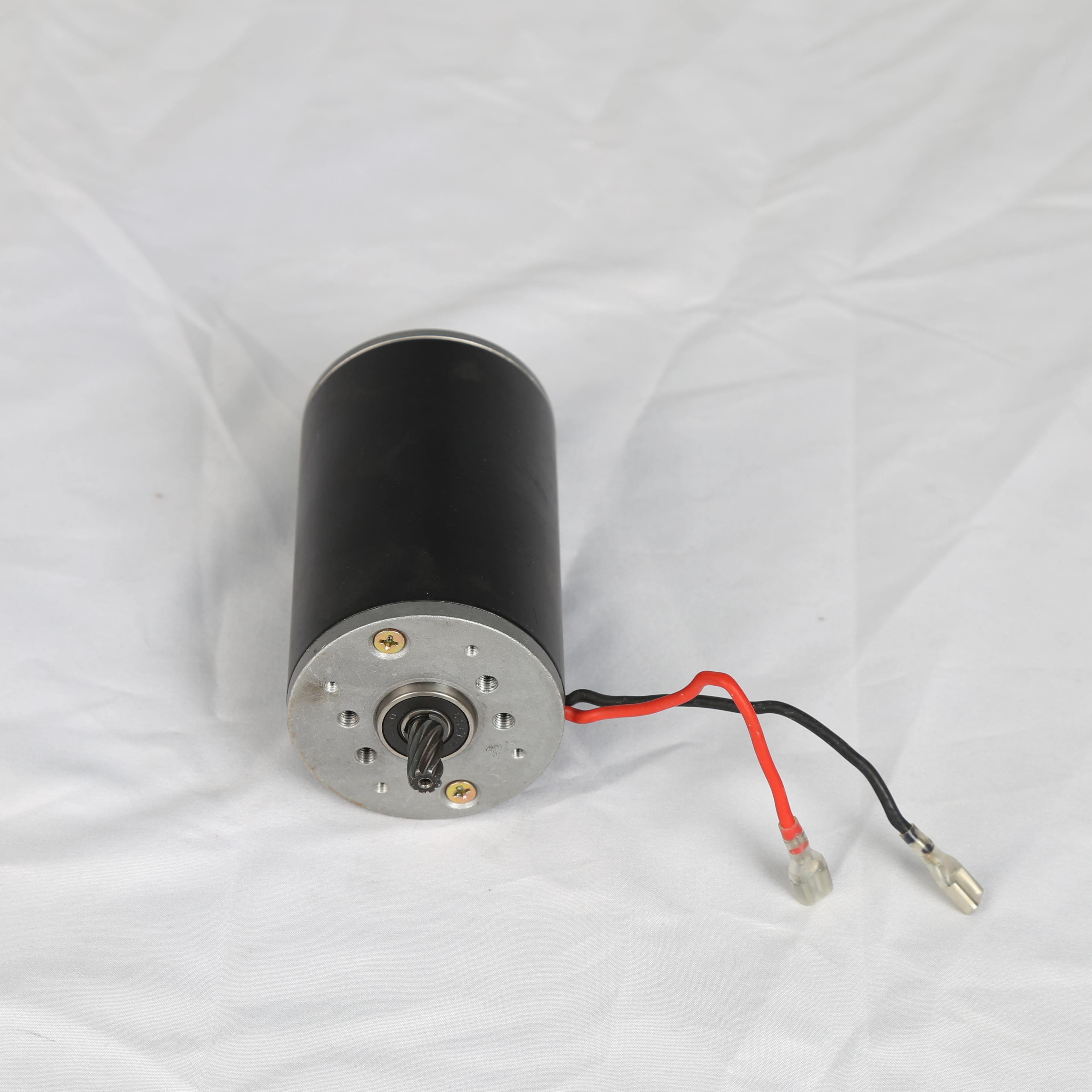

Der bürstenbehaftete Gleichstrommotor 88ZYN wurde für Geräte entwickelt, die eine höhere Ausgangsleistung benötigen und dennoch eine Niederspannungs-Gleichstromplattform verwenden. Im Vergleich zu kleineren bürstenbehafteten Gleichstrommotoren bietet die 88ZYN-Serie eine höhere Drehmomentkapazität und eine bessere Lasthandhabungsfähigkeit, wodurch sie für höhere mechanische Antriebsanforderungen geeignet ist.
Sein 88-mm-Rahmen gibt dem Motor mehr Platz für ein stärkeres elektromagnetisches Design, während die Motorlänge 108 mm kompakt bleibt. bei den aufgeführten Modellen mit etwa Diese Kombination hilft OEM-Ingenieuren, ein gutes Gleichgewicht zwischen Motorgröße, Leistungsabgabe und Installationsflexibilität zu erreichen.
Die repräsentative Tabelle enthält zwei Hauptspannungsoptionen: 20 V DC und 24 V DC . Diese Niederspannungsplattformen werden häufig in mobilen Geräten, batteriebetriebenen Systemen, industriellen Steuerungsmodulen und kundenspezifischen Gleichstromaggregaten verwendet.
Das 20-V-Modell bietet 0,75 N·m , ein Nenndrehmoment von ca. von 3300 U/min und eine Nenndrehzahl 259 W. eine Nennleistung von ca. Es ist für Geräte geeignet, die eine 20-V-Batterie oder ein spezielles Niederspannungsnetz verwenden.
Das 24-V-Modell bietet 1,0 N·m , ein Nenndrehmoment von ca. von 3000 U/min und eine Nenndrehzahl 314 W. eine Nennleistung von ca. Diese Version eignet sich für Anwendungen, die ein stärkeres Drehmoment und eine höhere Ausgangsleistung innerhalb einer Standard-24-V-DC-Plattform erfordern.

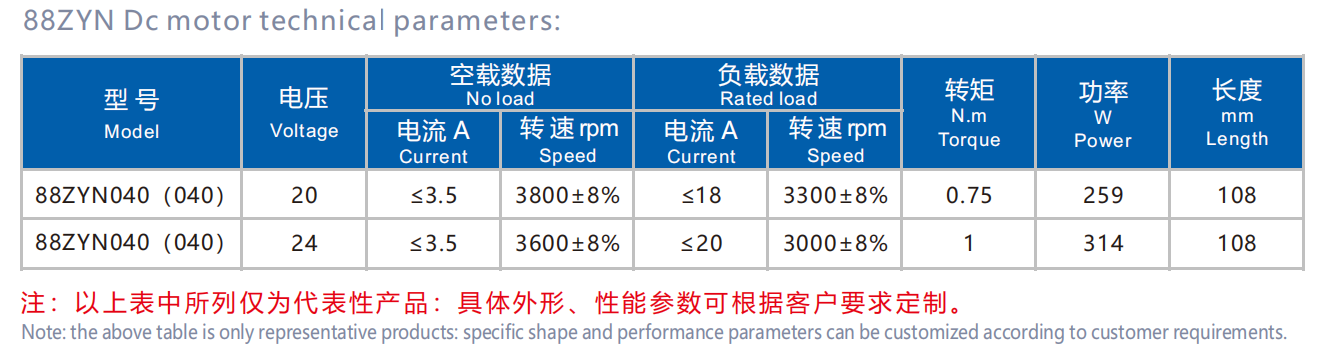

Die aufgeführten 88ZYN040-Modelle bieten zwei Leistungsoptionen:
Die 20-V-Version hat eine Leerlaufdrehzahl von ca. 3800 U/min , eine Nenndrehzahl von ca. 3300 U/min , ein Nenndrehmoment von 0,75 N·m , eine Nennleistung von 259 W und eine Motorlänge von 108 mm . Es eignet sich für Anwendungen, die eine relativ hohe Drehzahl bei mäßig hohem Drehmoment erfordern.
Die 24-V-Version hat eine Leerlaufdrehzahl von ca. 3600 U/min , eine Nenndrehzahl von ca. 3000 U/min , ein Nenndrehmoment von 1,0 N·m , eine Nennleistung von 314 W und eine Motorlänge von 108 mm . Es eignet sich für Anwendungen mit höherer Last, bei denen ein höheres Drehmoment erforderlich ist.
Die 88ZYN-Serie ist für echte mechanische Belastungen und nicht nur für leichte Drehungen ausgelegt. Die repräsentativen Daten zeigen einen Nennstrom von bis zu etwa 18 A bis 20 A , was bedeutet, dass der Motor mit einer geeigneten Steuerung, Stromversorgung, einem geeigneten Kabel und einem geeigneten Schutzsystem ausgestattet sein sollte.
Bei OEM-Projekten ist es wichtig, Anlaufstrom, Lastdrehmoment, Wärmeanstieg und Arbeitszyklus zu bewerten. Ein richtig ausgewählter Motor kann die Systemzuverlässigkeit verbessern und das Risiko einer Überhitzung oder eines unzureichenden Drehmoments während des Betriebs verringern.
Bei der bürstenbehafteten Gleichstrommotorserie 88ZYN ist die Auswahl des Drehmoments wichtiger als nur die Überprüfung der Leerlaufdrehzahl. Wenn die Anwendung eine starke Startkraft, schwere Lastbewegungen oder einen stabilen Betrieb unter Widerstand erfordert, ist die 24-V-1,0-N·m-Version möglicherweise besser geeignet.
Wenn das Gerät eine höhere Geschwindigkeit benötigt und die Last etwas geringer ist, kann die 20-V-0,75-N·m-Version in Betracht gezogen werden.
Da der bürstenbehaftete Gleichstrommotor 88ZYN mit relativ hohem Strom arbeitet, müssen die Steuerung und das Netzteil in der Lage sein, den erforderlichen Strom während des Start- und Lastbetriebs zu unterstützen. Kabelgröße, Anschlussleistung, Batterieentladefähigkeit und Überstromschutz sollten ebenfalls sorgfältig überprüft werden.
Bei Pumpensystemen, Aktoren und industriellen Antriebsmodulen kann der Motor unter wechselnden Lastbedingungen arbeiten. Kunden sollten Arbeitszeit, Stoppzeit, Lastdrehmoment, Umgebungstemperatur und Kühlzustand angeben, damit Modar Motor bei der Beurteilung helfen kann, ob das ausgewählte Modell geeignet ist.
Die Abtriebswelle kann entsprechend dem mechanischen Verbindungsdesign des Kunden angepasst werden. Zu den gängigen Optionen gehören runde Welle, D-Schnittwelle, flache Welle, Gewindewelle, Keilnutwelle, verlängerte Welle oder speziell bearbeitete Welle.
Die Frontabdeckung, der Aufnahmedurchmesser, die Position der Befestigungslöcher und die Installationsschnittstelle können gemäß Kundenzeichnungen oder Mustern angepasst werden. Dies ist sowohl für die Entwicklung neuer Produkte als auch für Projekte zum Austausch von Motoren nützlich.
Neben den aufgeführten 20-V- und 24-V-Versionen kann Modar Motor individuelle Spannungs-, Drehzahl-, Drehmoment- und Stromanforderungen entsprechend der Anwendung und Bestellmenge des Kunden bewerten.
Anschlusskabellänge, Kabelabgangsrichtung, Kabelquerschnitt, Steckertyp und Anschlussstruktur können individuell angepasst werden. Bei Hochstrommotoren wie der 88ZYN-Serie ist die Auswahl geeigneter Leitungen und Steckverbinder besonders wichtig.
Modar Motor kann dabei helfen, den Motor an die tatsächliche Arbeitslast des Kunden anzupassen, einschließlich Nenndrehmoment, Spitzendrehmoment, Arbeitszyklus, Temperaturanstieg und Leistungskurvenanforderungen.
Die bürstenbehaftete Gleichstrommotorserie 88ZYN bietet ein Nenndrehmoment von bis zu ca. 1,0 N·m beim Betrieb in einem Niederspannungs-Gleichstromsystem. Dadurch eignet es sich für batteriebetriebene und 24-V-Industriegeräte.
Mit einer Nennleistung von bis zu etwa 314 W kann der 88ZYN-Motor Anwendungen unterstützen, die eine stärkere Leistung als kleinere Gleichstrommotorplattformen benötigen.
Obwohl der Motor einen 88-mm-Rahmen hat, behalten die aufgeführten Modelle eine kompakte Länge von etwa 108 mm bei , was OEM-Kunden hilft, Installationsraum zu sparen.
Der bürstenbehaftete Gleichstrommotor 88ZYN eignet sich für Pumpenantriebe, Aktoren, Übertragungsmodule, mobile Geräte und andere Anwendungen, die ein stabiles Drehmoment unter Last erfordern.
Modar Motor unterstützt kundenspezifische Gleichstrommotorlösungen, einschließlich Spannung, Drehzahl, Drehmoment, Welle, Montageschnittstelle, Verkabelung, Stecker und Leistungskurvenanpassung.
Der bürstenbehaftete Gleichstrommotor 88ZYN kann in Pumpensystemen verwendet werden, die eine stabile Drehzahl und ein stärkeres Drehmoment erfordern. Es eignet sich für Umwälzpumpen, Transferpumpen, Reinigungspumpen, Sprühgeräte und kompakte Hydraulik- oder Flüssigkeitsantriebssysteme.
Da die DC-Bürstenmotorserie 88ZYN 20-V- und 24-V-Niederspannungsoptionen umfasst, kann sie in batteriebetriebenen Maschinen, mobilen Servicegeräten, Hilfsantriebseinheiten und kompakten elektrischen Leistungsmodulen eingesetzt werden.
Der bürstenbehaftete Gleichstrommotor 88ZYN kann mit Riemen, Riemenscheiben, Kupplungen, Getrieben oder kundenspezifischen Getriebeteilen verbunden werden. Aufgrund seiner stärkeren Drehmomentabgabe eignet es sich für Antriebsmodule, die unter Last arbeiten müssen.
Der bürstenbehaftete Gleichstrommotor 88ZYN kann in elektrischen Stellantrieben verwendet werden, die ein starkes Drehmoment, eine stabile Bewegung und eine zuverlässige Startleistung erfordern. Es eignet sich für Drehantriebe, Hubwerke, Schließsysteme und Verstellmodule.
Der bürstenbehaftete Gleichstrommotor 88ZYN kann in Reinigungsmaschinen, Servicegeräten, gewerblichen Geräten und mechanischen Leistungseinheiten eingesetzt werden, wo ein kompakter, aber starker Gleichstrommotor erforderlich ist.
Viele Kunden verwenden den bürstenbehafteten Gleichstrommotor 88ZYN als Kernantriebskomponente in einem maßgeschneiderten Netzteil. Modar Motor kann Mustertests, Wellenanpassungen und Leistungsanpassungen gemäß Kundenfeedback unterstützen.
Die folgenden technischen Daten gelten für den 88 mm 88 ZYN DC-Bürstenmotor.
Nennspannungsoptionen: 20/24 usw.
Nenngeschwindigkeit: 3000-3300 U/min (kundenspezifisch)
Nenndrehmoment: 0,75 ~ 1 Nm (kundenspezifisch)
Ausgangsleistungsbereich: 259 ~ 314 W (kundenspezifisch)
88 mm Außendurchmesser
Maßgeschneiderte Abdeckungsmontagegröße
Kundenspezifische Kabellänge und Anschluss
kann mit Getriebe individuell angepasst werden
Gebürsteter Gleichstrommotor.pdf
| Motoreigenschaften | |||||||||||||||
 |

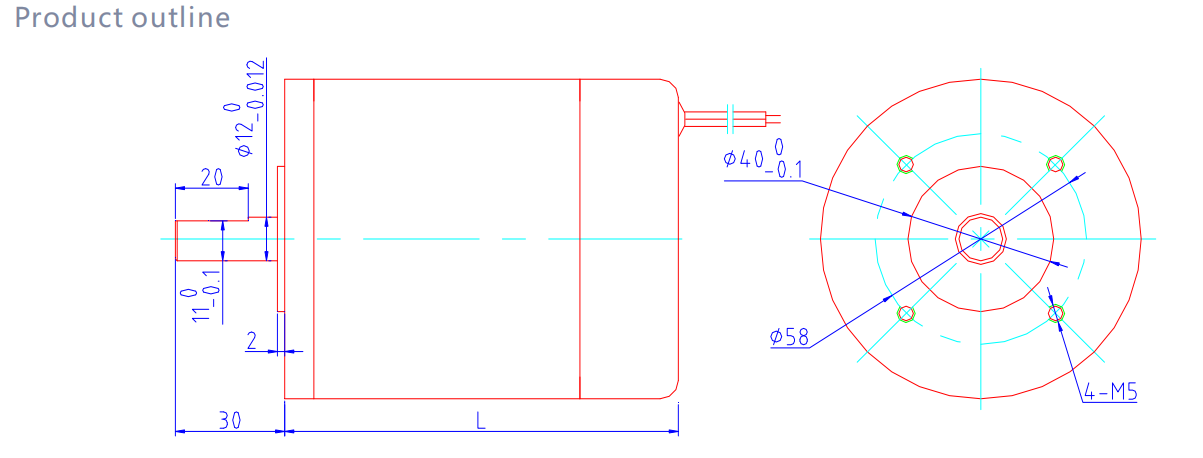

| Zeichnung des 88ZYN-Bürsten-Gleichstrommotors |
 |

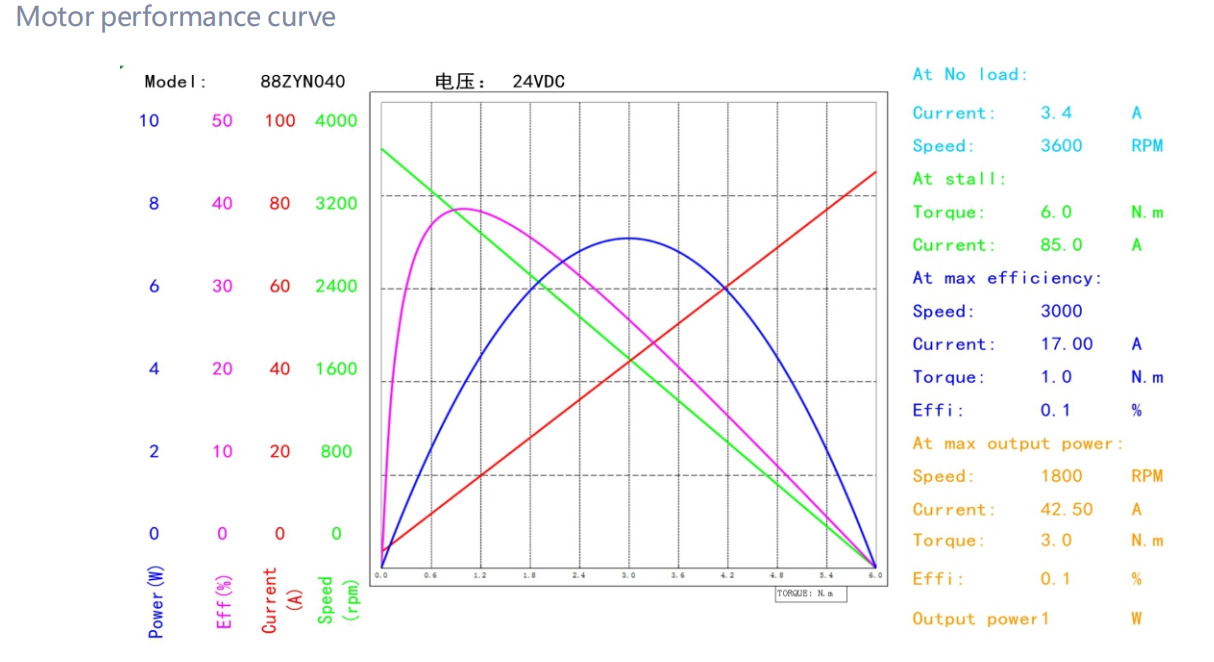

| Leistungskurve des 88ZYN-Bürsten-Gleichstrommotors |
 |
Der bürstenbehaftete Gleichstrommotor 88ZYN ist ein Niederspannungs-Gleichstrommotor mit hohem Drehmoment, der für OEM-Anwendungen entwickelt wurde, die eine starke mechanische Leistung, eine stabile Drehzahl und eine kompakte Installation erfordern.
Die repräsentativen Modelle umfassen 20-V-DC- und 24-V-DC- Optionen. Andere Spannungsanforderungen können je nach Anwendung und Bestellmenge ermittelt werden.
Gemäß den aufgeführten Daten liegt der Nenndrehmomentbereich bei ca. 0,75 N·m bis 1,0 N·m.
Der repräsentative Nennleistungsbereich liegt 259 W bis 314 W.je nach Spannung und ausgewähltem Modell bei etwa
Ja. Die 20-V- und 24-V-Versionen können für batteriebetriebene oder Niederspannungs-Gleichstromsysteme geeignet sein, Batterie, Controller, Verkabelung und Anschlüsse müssen jedoch den erforderlichen Strom unterstützen.
Ja. Die bürstenbehafteten Gleichstrommotoren der Serie 88ZYN können in Pumpenantriebssystemen eingesetzt werden, bei denen eine stabile Drehzahl und ein höheres Drehmoment erforderlich sind. Für eine genaue Auswahl sollten Kunden Druck, Durchflussrate, Arbeitsgeschwindigkeit und Arbeitszyklus angeben.
Ja. Modar Motor kann Wellenlänge, Durchmesser, D-Schnitt, Flachwelle, Gewindewelle, Keilnut oder spezielle Wellenstrukturen gemäß Kundenzeichnungen anpassen.
Der Dauerbetrieb hängt von Last, Strom, Temperaturanstieg und Kühlzustand ab. Für den Langzeitbetrieb kann Modar Motor bei der Beurteilung helfen, ob ein Standard- oder ein kundenspezifisches Design besser geeignet ist.
Bitte geben Sie Spannung, Zielgeschwindigkeit, erforderliches Drehmoment, Spitzenlast, Wellenzeichnung, Montageabmessungen, Arbeitszyklus, Steuerungsinformationen, Arbeitsumgebung und erwartete Menge an.
Ja. Modar Motor unterstützt OEM- und ODM-Anpassungen für den 88ZYN-Bürsten-Gleichstrommotor, einschließlich Spannung, Drehzahl, Drehmoment, Welle, Montagestruktur, Kabel, Stecker und Drehrichtung.
