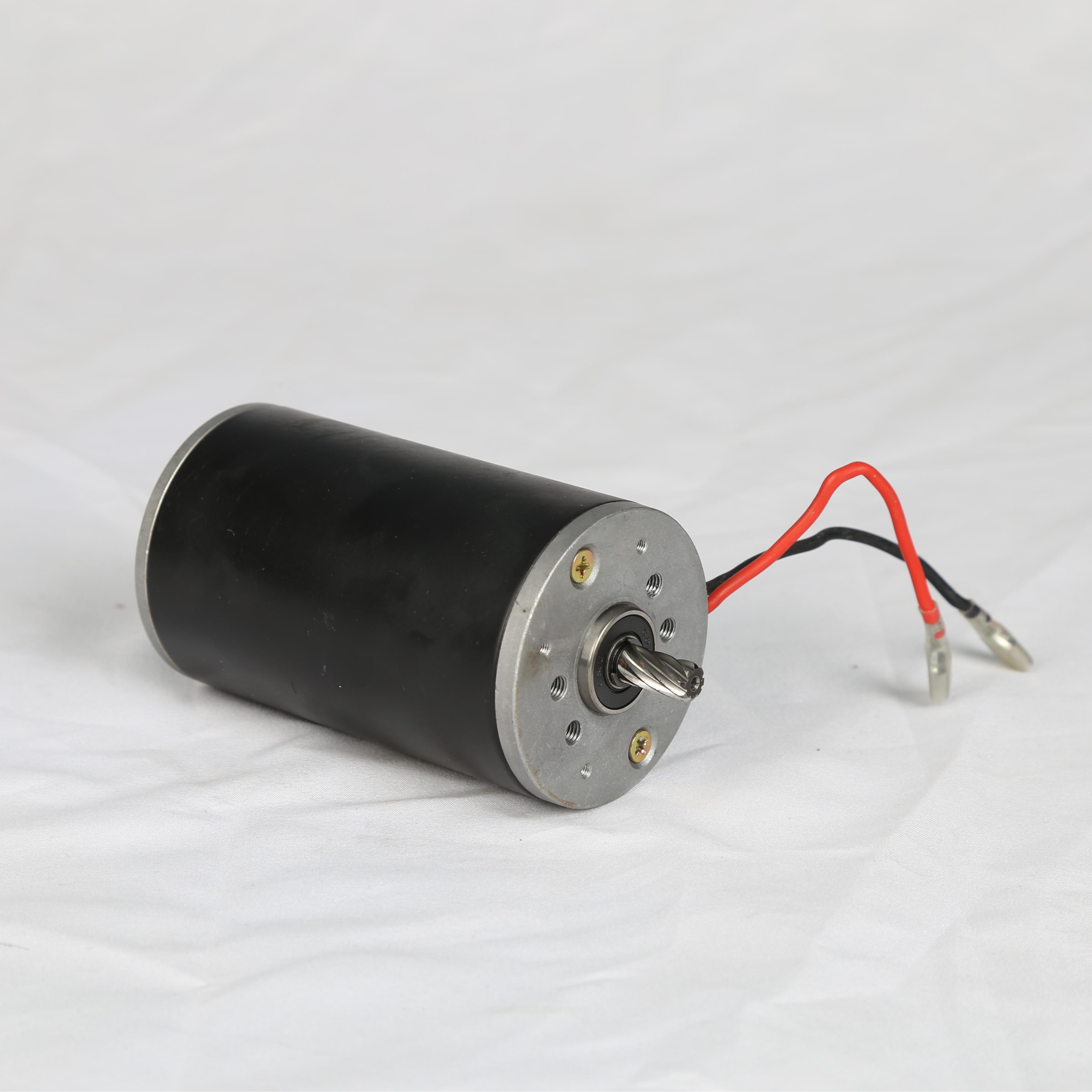

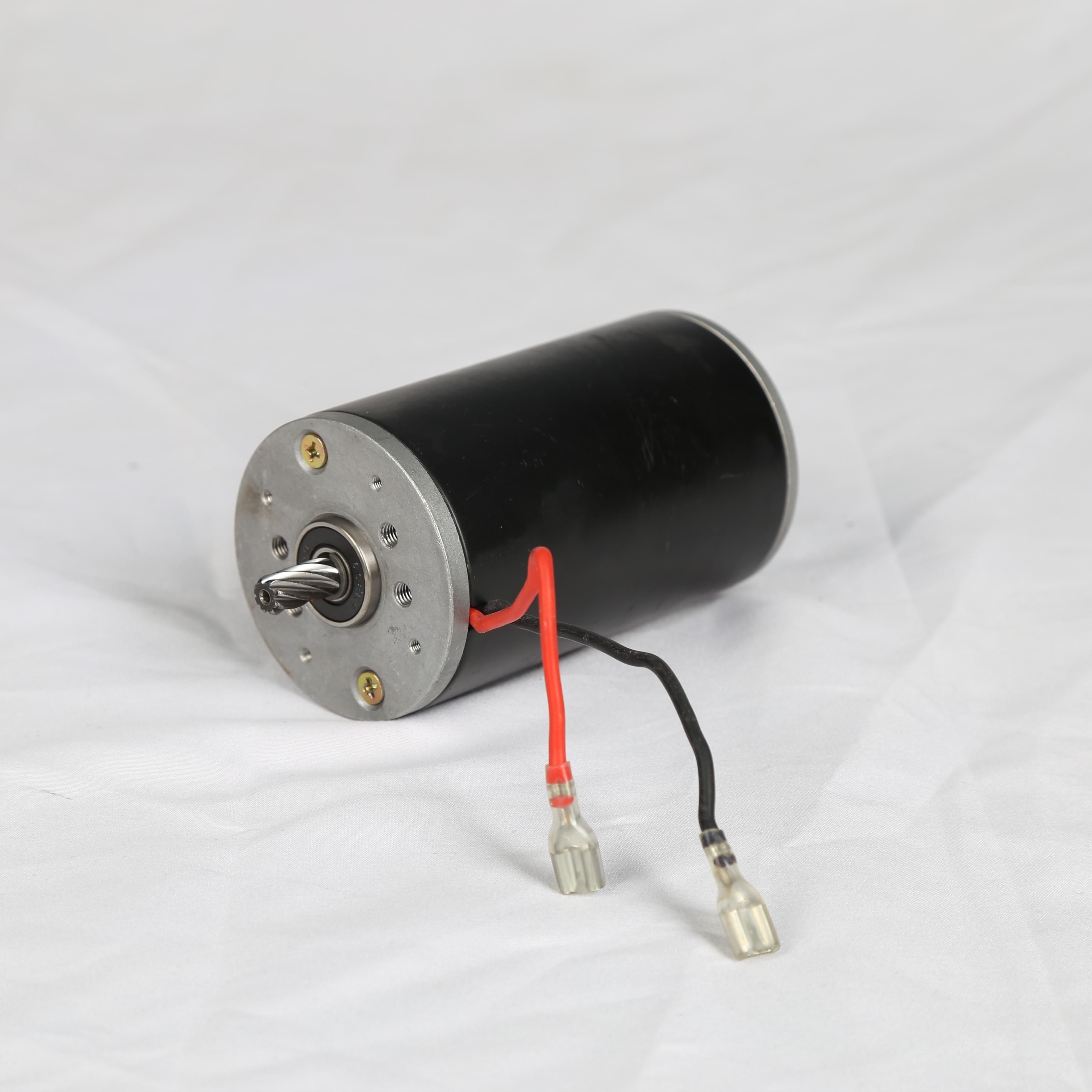

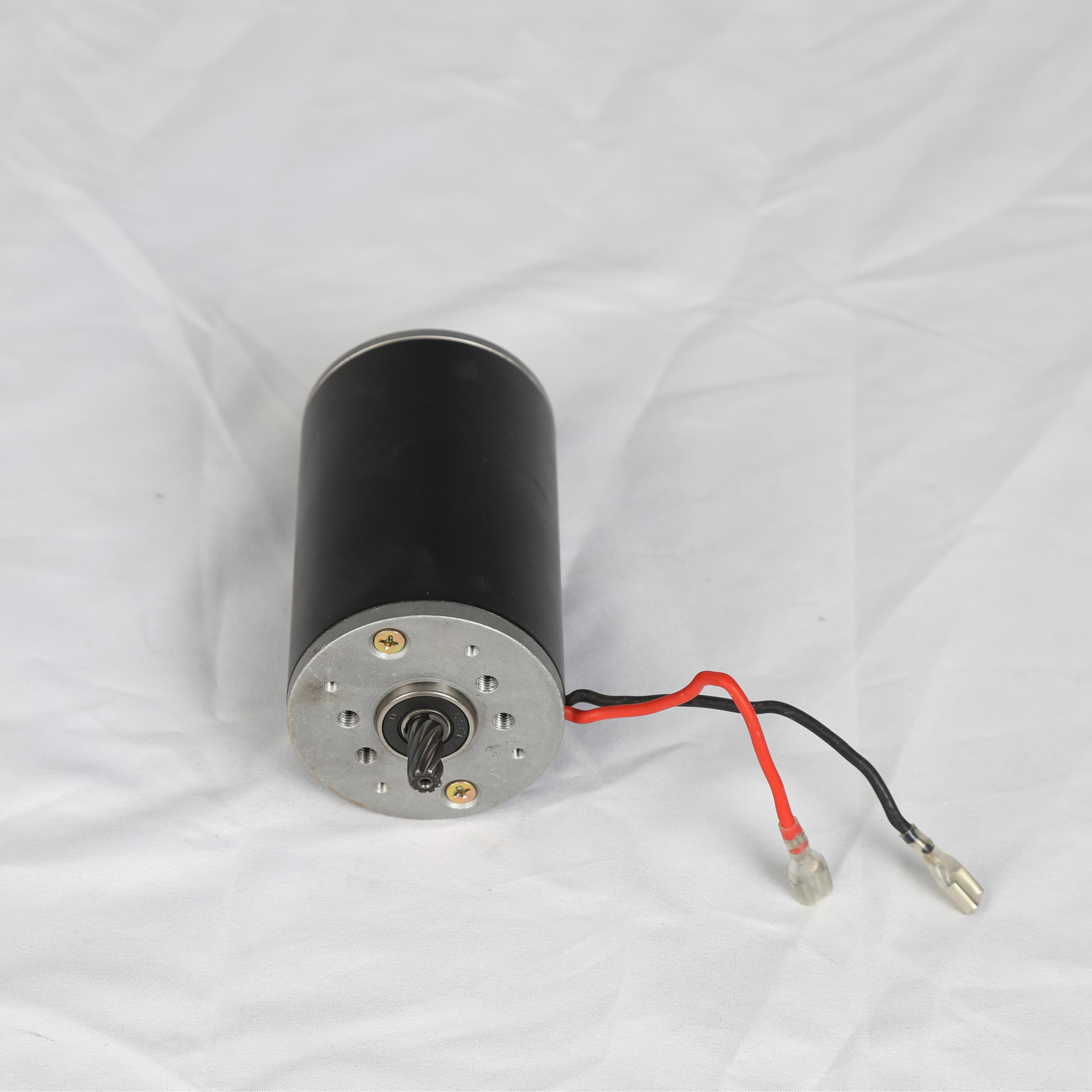

88ZYN serisi DC motor, güçlü mekanik çıkış, sabit hız ve yük altında güvenilir performans gerektiren OEM ekipmanı için tasarlanmış düşük voltajlı, yüksek torklu bir DC motordur. ve 88 mm motor gövdesi kompakt silindirik yapısıyla bu seri, daha küçük DC motorların yeterli tork veya güç rezervi sağlayamadığı uygulamalar için uygundur.
Temsili teknik verilere göre 88ZYN serisi 20V ve 24V DC seçeneklerini içeriyor . Listelenen modeller yaklaşık 0,75 N·m ila 1,0 N·m arasında nominal tork , yaklaşık 259 W ila 314 W arasında nominal güç ve yaklaşık 3000 rpm ila 3300 rpm arasında nominal hızlar sağlar . Bu, 88ZYN motorunu düşük voltajlı yüksek çıkışlı sürücü sistemleri için pratik bir seçim haline getirir.
Tipik uygulamalar arasında pompa sistemleri, mobil ekipmanlar, endüstriyel iletim modülleri, elektrikli aktüatörler, temizleme ekipmanları, tarım makineleri, kompakt güç üniteleri ve özelleştirilmiş OEM tahrik düzenekleri yer alır. Modar Motor, voltaj, hız, tork, çıkış mili, montaj arayüzü, bağlantı kablosu, konnektör, dönüş yönü ve motor performans eğrisi için özelleştirmeyi destekleyebilir.
88ZYN
Moda Motoru
88 mm
259-314W
0,75~1N.m
20/24V
%100 saf bakır
2
yaklaşık 30 gün
88ZYN fırçalı DC motor, düşük voltajlı DC platformu kullanırken daha yüksek çıkış gücüne ihtiyaç duyan ekipmanlar için geliştirilmiştir. Daha küçük fırçalı DC motorlarla karşılaştırıldığında 88ZYN serisi, daha güçlü tork kapasitesi ve daha iyi yük taşıma yeteneği sağlayarak, onu daha ağır mekanik sürücü gereksinimlerine uygun hale getirir.
88 mm'lik çerçevesi, daha güçlü elektromanyetik tasarım için motora daha fazla alan sağlarken, 108 mm'de kompakt kalır. listelenen modellerde motor uzunluğu yaklaşık Bu kombinasyon, OEM mühendislerinin motor boyutu, güç çıkışı ve kurulum esnekliği arasında iyi bir denge kurmasına yardımcı olur.
Temsili tablo iki ana voltaj seçeneğini içerir: 20V DC ve 24V DC . Bu düşük voltajlı platformlar genellikle mobil ekipmanlarda, pille çalışan sistemlerde, endüstriyel kontrol modüllerinde ve özel DC güç ünitelerinde kullanılır.
20V modeli yaklaşık 0,75N·m nominal tork, 3300rpm nominal hız ve yaklaşık 259W nominal güç sağlar. 20V pil veya özel düşük voltajlı güç sistemi kullanan ekipmanlar için uygundur.
yaklaşık 24V modeli sağlar . 1,0N·m nominal tork, 3000rpm nominal hız ve yaklaşık 314W nominal güç Bu versiyon, standart bir 24V DC platformunda daha güçlü tork ve daha yüksek çıkış gücü gerektiren uygulamalar için uygundur.
Listelenen 88ZYN040 modelleri iki performans seçeneği sunar:
20V versiyonu, yaklaşık yüksüz hıza , yaklaşık 3800 rpm'lik nominal hıza , 3300 rpm'lik nominal torka , 0,75 N·m'lik nominal güce 259 W'luk ve 108 mm'lik motor uzunluğuna sahiptir . Orta-yüksek tork ile nispeten yüksek hız gerektiren uygulamalar için uygundur.
24V versiyonu, yaklaşık boşta hıza , yaklaşık 3600 dev/dak nominal hıza , 3000 dev/dak nominal torka , 1,0 N·m nominal güce ve 314 W motor uzunluğuna sahiptir 108 mm . Daha güçlü torkun gerekli olduğu daha ağır yük uygulamaları için uygundur.
88ZYN serisi, yalnızca hafif hizmet rotasyonu yerine gerçek mekanik yükler için tasarlanmıştır. Temsili veriler, yaklaşık 18A ila 20A'ya kadar nominal akımı gösterir ; bu, motorun uygun bir kontrol cihazı, güç kaynağı, kablo ve koruma sistemi ile eşleştirilmesi gerektiği anlamına gelir.
OEM projeleri için başlatma akımını, yük torkunu, ısı artışını ve görev döngüsünü değerlendirmek önemlidir. Düzgün seçilmiş bir motor, sistem güvenilirliğini artırabilir ve çalışma sırasında aşırı ısınma veya yetersiz tork riskini azaltabilir.
88ZYN fırçalı DC motor serisi için tork seçimi, yalnızca yüksüz hızın kontrol edilmesinden daha önemlidir. Uygulama güçlü başlatma kuvveti, ağır yük hareketi veya direnç altında kararlı çalışma gerektiriyorsa 24V 1,0N·m versiyonu daha uygun olabilir.
Ekipmanın daha yüksek hıza ihtiyacı varsa ve yük biraz daha hafifse 20V 0,75N·m versiyonu düşünülebilir.
88ZYN fırçalı DC motor nispeten yüksek akımla çalıştığından, kontrolör ve güç kaynağının başlatma ve yüklü çalışma sırasında gerekli akımı destekleyebilmesi gerekir. Kablo boyutu, konnektör değeri, akü deşarj kapasitesi ve aşırı akım koruması da dikkatle kontrol edilmelidir.
Pompa sistemleri, aktüatörler ve endüstriyel sürücü modülleri için motor, değişen yük koşulları altında çalışabilir. Modar Motor'un seçilen modelin uygun olup olmadığını değerlendirmesine yardımcı olabilmesi için müşterilerin çalışma süresini, durma süresini, yük torkunu, ortam sıcaklığını ve soğutma durumunu sağlaması gerekir.
Çıkış mili müşterinin mekanik bağlantı tasarımına göre özelleştirilebilir. Yaygın seçenekler arasında yuvarlak şaft, D-kesimli şaft, düz şaft, dişli şaft, kama yuvası şaftı, uzatılmış şaft veya özel işlenmiş şaft bulunur.
Ön kapak, yerleştirme çapı, montaj deliği konumu ve kurulum arayüzü müşteri çizimlerine veya örneklerine göre ayarlanabilir. Bu, hem yeni ürün geliştirme hem de yedek motor projeleri için faydalıdır.
Listelenen 20V ve 24V versiyonlarının yanı sıra Modar Motor, müşterinin uygulamasına ve sipariş miktarına göre özelleştirilmiş voltaj, hız, tork ve akım gereksinimlerini de değerlendirebilir.
Kurşun tel uzunluğu, kablo çıkış yönü, tel ölçüsü, konnektör tipi ve terminal yapısı özelleştirilebilir. 88ZYN serisi gibi yüksek akımlı motorlar için uygun kablo ve konnektör seçimi özellikle önemlidir.
Modar Motor, motorun, nominal tork, tepe torku, görev döngüsü, sıcaklık artışı ve performans eğrisi gereksinimleri dahil olmak üzere müşterinin gerçek çalışma yüküne uygun hale getirilmesine yardımcı olabilir.
88ZYN fırçalı DC motor serisi kadar nominal tork sağlar . 1,0N·m'ye , düşük voltajlı bir DC sisteminde çalışırken yaklaşık Bu, pille çalışan ve 24V endüstriyel ekipmanlar için uygun olmasını sağlar.
Yaklaşık kadar nominal güçle 314 W'a 88ZYN motor, daha küçük DC motor platformlarına göre daha güçlü çıkışa ihtiyaç duyan uygulamaları destekleyebilir.
Motorun 88 mm'lik bir çerçevesi olmasına rağmen, listelenen modeller yaklaşık 108 mm'lik kompakt bir uzunluğu koruyarak OEM müşterilerinin kurulum alanından tasarruf etmesine yardımcı olur.
88ZYN fırçalı DC motor, pompa sürücüleri, aktüatörler, iletim modülleri, mobil ekipmanlar ve yük altında sabit tork gerektiren diğer uygulamalar için uygundur.
Modar Motor, voltaj, hız, tork, şaft, montaj arayüzü, kablolama, konnektör ve performans eğrisi ayarı dahil olmak üzere özelleştirilmiş DC motor çözümlerini destekler.
88ZYN fırçalı DC motor, sabit hız ve daha güçlü tork gerektiren pompa sistemlerinde kullanılabilir. Sirkülasyon pompaları, transfer pompaları, temizleme pompaları, püskürtme ekipmanları ve kompakt hidrolik veya sıvı tahrik sistemleri için uygundur.
88ZYN fırçalı DC motor serisi 20V ve 24V alçak gerilim seçenekleri içerdiğinden akülü makinelerde, mobil servis ekipmanlarında, yardımcı tahrik ünitelerinde ve kompakt elektrik güç modüllerinde kullanılabilir.
88ZYN fırçalı DC motor, kayışlar, kasnaklar, kaplinler, dişli kutuları veya müşteri tarafından tasarlanan transmisyon parçalarıyla bağlanabilir. Daha güçlü tork çıkışı, onu yük altında çalışması gereken sürücü modülleri için uygun kılar.
88ZYN fırçalı DC motor, güçlü tork, kararlı hareket ve güvenilir başlatma performansı gerektiren elektrikli aktüatörlerde kullanılabilir. Döner aktüatörler, kaldırma mekanizmaları, kilitleme sistemleri ve ayar modülleri için uygundur.
88ZYN fırçalı DC motor, kompakt ancak güçlü bir DC motorun gerekli olduğu temizlik makinelerinde, servis ekipmanlarında, ticari cihazlarda ve mekanik güç ünitelerinde uygulanabilir.
Birçok müşteri, özelleştirilmiş bir güç ünitesinin içindeki ana tahrik bileşeni olarak 88ZYN fırçalı DC motor motorunu kullanır. Modar Motor, müşteri geri bildirimlerine göre numune testini, şaft özelleştirmesini ve performans ayarını destekleyebilir.
Aşağıdaki teknik veriler 88 mm 88 ZYN Fırçalı DC Motor için geçerlidir.
Nominal gerilim seçenekleri: 20/24 vb.
Nominal hız: 3000-3300 rpm (özelleştirilmiş)
Nominal Tork: 0,75 ~ 1N.m (özelleştirilmiş)
Çıkış gücü aralığı: 259~314W(özelleştirilmiş)
88mm dış çap
Özelleştirilmiş kapak montaj boyutu
Özelleştirilmiş kablo uzunluğu ve terminal
şanzımanla özelleştirilebilir
| Motorun Özellikleri | |||||||||||||||
 |
| 88ZYN fırçalanmış DC Motor Çizimi |
 |
| 88ZYN Fırçalı DC Motor Performans Eğrisi |
 |
88ZYN fırçalı DC motor, güçlü mekanik çıkış, sabit hız ve kompakt kurulum gerektiren OEM uygulamaları için tasarlanmış düşük voltajlı, yüksek torklu bir DC motordur.
Temsili modeller 20V DC ve 24V DC seçeneklerini içerir. Diğer voltaj gereksinimleri uygulamaya ve sipariş miktarına göre değerlendirilebilir.
Listelenen verilere göre nominal tork aralığı yaklaşık 0,75N·m ila 1,0N·m arasındadır..
Temsili nominal güç aralığı, voltaja ve seçilen modele bağlı olarak yaklaşık 259 W ila 314 W arasındadır .
Evet. 20V ve 24V versiyonları pille çalışan veya düşük voltajlı DC sistemler için uygun olabilir ancak pil, kontrol cihazı, kablolar ve konektörler gereken akımı desteklemelidir.
Evet. 88ZYN fırçalı DC motor serisi, sabit hız ve daha güçlü torkun gerekli olduğu pompa tahrik sistemlerinde kullanılabilir. Müşteriler doğru seçim için basınç, akış hızı, çalışma hızı ve görev döngüsünü sağlamalıdır.
Evet. Modar Motor, müşteri çizimlerine göre şaft uzunluğu, çapı, D-kesimi, düz şaft, dişli şaft, kama yuvası veya özel şaft yapılarını özelleştirebilmektedir.
Sürekli çalışma yüke, akıma, sıcaklık artışına ve soğutma durumuna bağlıdır. Uzun süreli çalışma için Modar Motor, standart tasarımın mı yoksa özelleştirilmiş tasarımın mı daha uygun olduğunun değerlendirilmesine yardımcı olabilir.
Lütfen voltajı, hedef hızı, gerekli torku, pik yükü, şaft çizimini, montaj boyutlarını, görev döngüsünü, kontrolör bilgilerini, çalışma ortamını ve beklenen miktarı belirtin.
Evet. Modar Motor, 88ZYN fırçalı DC motor için voltaj, hız, tork, şaft, montaj yapısı, kablo, konnektör ve dönüş yönü dahil olmak üzere OEM ve ODM özelleştirmesini destekler.
