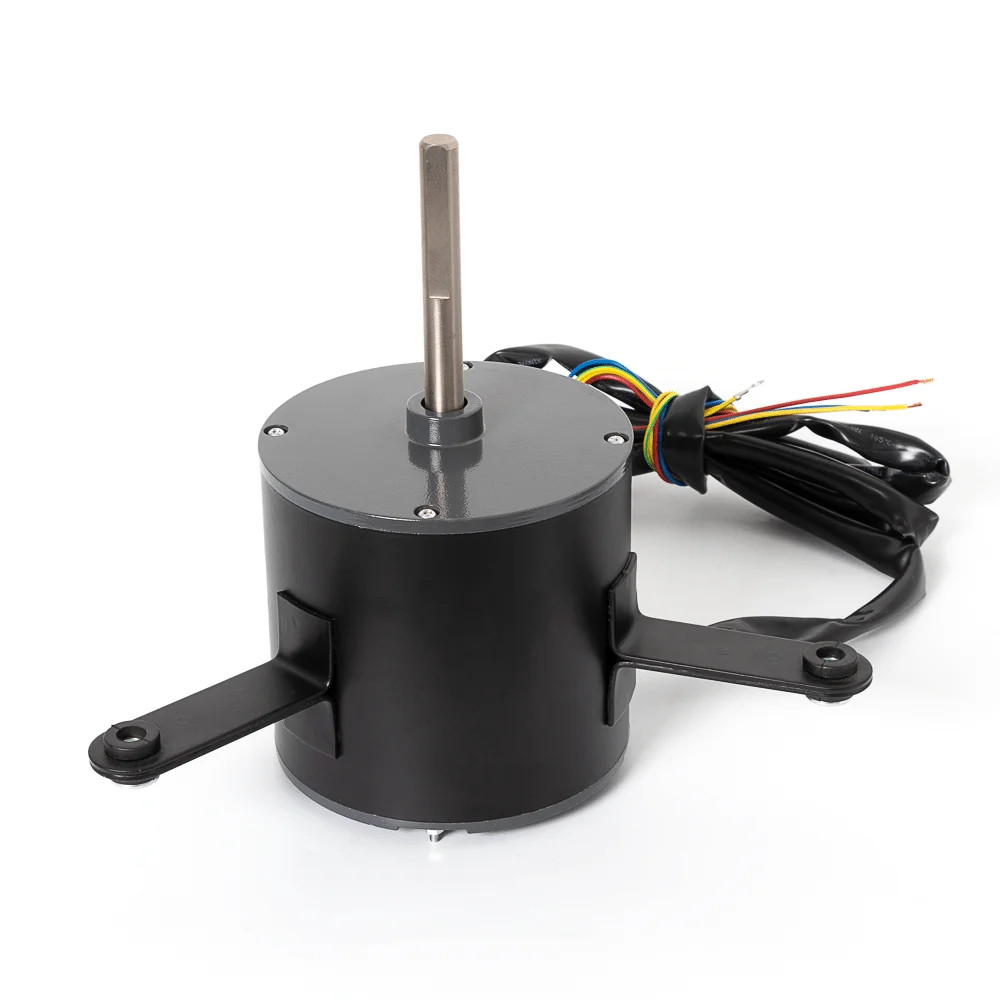

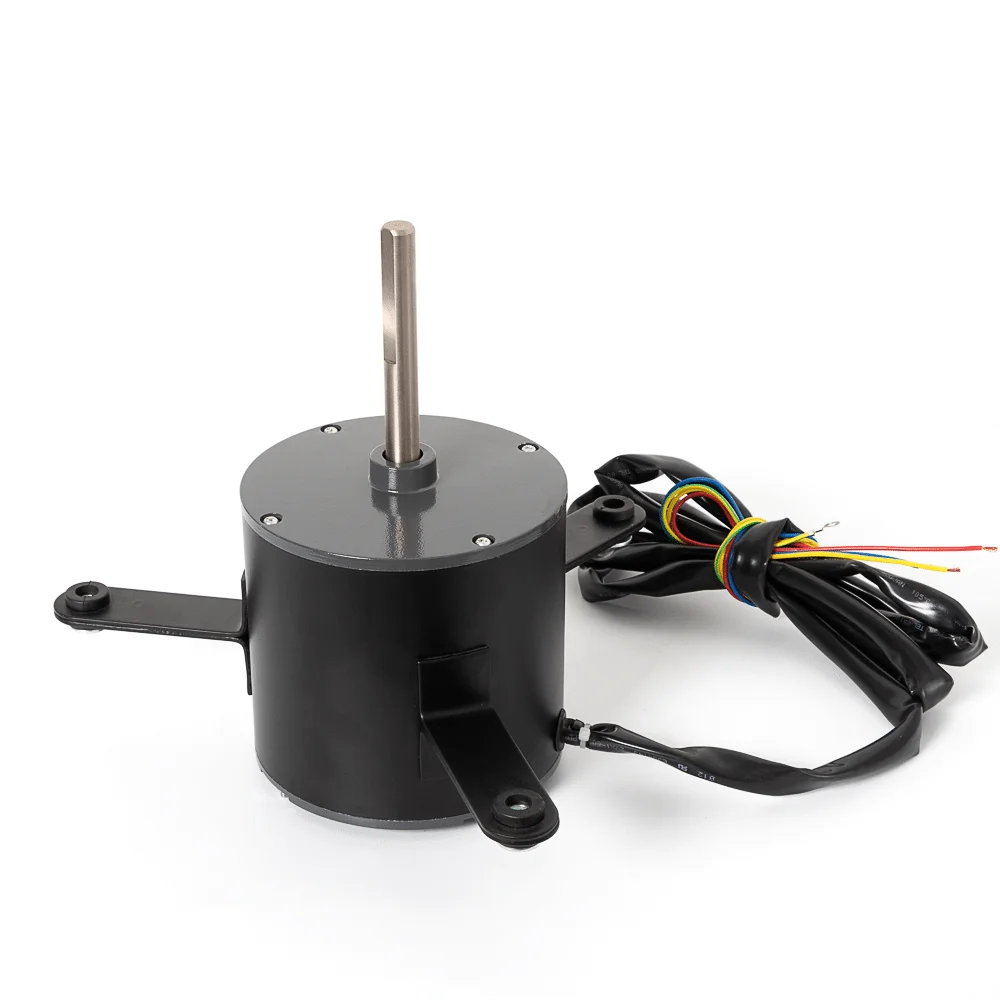

YDK139-C 220 V 900 W 6p AC-Einphasenmotor für Radialventilatoren

Produktübersicht – YDK139 AC-Lüftermotor

Der Wechselstrom-Lüftermotor YDK139 ist ein robuster einphasiger Wechselstrommotor, der hauptsächlich für Luftstrom- und Lüftungsanwendungen entwickelt wurde. Mit optimierter Statorwicklungskonfiguration und dynamisch ausgewogenem Rotordesign sorgt der AC-Lüftermotor YDK139 für gleichmäßige Rotation, geringe Geräuschentwicklung und ein stabiles Drehmoment im Dauerbetrieb.

Aufgrund seines kompakten mechanischen Aufbaus eignet es sich ideal für die Integration in Gebläsesysteme, Abluftventilatoren und HVAC-Baugruppen. Das kondensatorbetriebene Design ermöglicht ein verbessertes Startdrehmoment und eine verbesserte Betriebseffizienz.

Hauptvorteile

• Reibungsloser, vibrationsarmer Betrieb

• Dauerbetrieb S1-zertifiziert

• Optimiertes Kühldesign

• Stabile Drehmomentabgabe

• Lange Lagerlebensdauer

• Exportfähige 50-Hz-/60-Hz-Kompatibilität




Technische Highlights

• Optimierte Kupferwicklung für thermischen Ausgleich

• Präzise ausgewuchtete Rotorbaugruppe

• Hochwertige Lagerunterstützung

• Kompatibel mit Wärmeschutzgeräten

• Geringe elektromagnetische Störungen




Typische Anwendung des AC-Lüftermotors YDK139

HVAC-Klimaanlagen

Der AC-Lüftermotor YDK139  wird häufig in HVAC-Lüftungsgeräten eingesetzt, bei denen eine kontinuierliche Luftstromstabilität erforderlich ist.  Der Wechselstrom-Lüftermotor YDK139  unterstützt eine stabile Drehung der Lüfterflügel und sorgt so für eine gleichmäßige Luftvolumenleistung in Gewerbegebäuden, Einkaufszentren, Bürokomplexen und Industrieanlagen. Seine vibrationsarmen Eigenschaften tragen dazu bei, den Systemgeräuschpegel in großen Innenräumen zu reduzieren.

Industrielle Lüftungsventilatoren

In Fabriklüftungssystemen bietet  der AC-Lüftermotor YDK139  einen zuverlässigen Motorantrieb für Radial- und Axialventilatoren. Die kondensatorbetriebene Struktur des  YDK139 AC-Lüftermotors ermöglicht einen Betrieb mit konstanter Drehzahl auch bei langen Betriebszyklen und eignet sich daher für Staubabsaugsysteme und Werkstattluftzirkulationsgeräte.

Luftschleiersysteme

Der AC-Lüftermotor YDK139  wird üblicherweise in Luftschleiermaschinen integriert, die in gewerblichen Eingängen verwendet werden. Der sanfte Start des Motors und die geringe Schallleistung tragen dazu bei, stabile Luftstrombarrieren aufrechtzuerhalten, die Luftvermischung im Innen- und Außenbereich zu reduzieren und gleichzeitig den Energieverlust zu minimieren.

Kühl- und Luftstromausrüstung

Der AC-Lüftermotor YDK139  wird auch in Kühlturm-Lüfterbaugruppen und Frischluftversorgungssystemen eingesetzt, bei denen eine konstante Drehzahl für die Luftstromeffizienz und die Wärmeregulierungsleistung unerlässlich ist.

Technische Spezifikation des YDK139 AC-Lüftermotors

Parameter	Reichweite
Motortyp	Einphasen-Kondensatorbetrieb
Rahmengröße	139 mm
Frequenz	50Hz / 60Hz
Stromspannung	220V / 110V / Benutzerdefiniert
Leistungsbereich	70W –900W
Geschwindigkeit	900 – 2800 U/min
Isolationsklasse	B/F
Arbeitszyklus	S1 Kontinuierlich
Schutz	IP44–IP55 optional

Elektrische Spezifikationen des AC-Lüftermotors YDK139
Modell	Elektrische Bewertung				Leistung				Fan-Modell			Luftvolumen			statischer Druck
Modell	V/Hz				W							m³/h			Pa
YDK-70W-6P	220V50Hz				70				7-5			200-1015			0-125
YDK-120W-4P	220V50Hz				120							320-1250			0-270
YDK-90W-6P	220V50Hz				90				7-7			490-1500			0-130
YDK-180W-4P	220V50Hz				180							1030-1850			0-265
YDK-200W-6P	220V50Hz				200				8-8			880-2300			0-170
YDK-300W-4P	220V50Hz				300							1015-2500			0-380
YDK-375W-6P	220V50Hz				375				9-7			700-2900			40-230
YDK-375W-4P	220V50Hz				375							670-2350			100-450
YDK-375W-6P	220V50Hz				375				9-9			665-3065			90-230
YDK-450W-4P	220V50Hz				450							715-2875			240-480
YDK-375W-6P	220V50Hz				375				10-8			1000-3000			100-240
YDK-550W-4P	220V50Hz				550							1500-2800			360-500
YDK-450W-6P	220V50Hz				450				10-10			540-3550			150-230
YDK-550W-4P	220V50Hz				550							2050-3400			230-410
YDK-750W-6P	220V50Hz				750				12-9			1560-4650			200-360
YDK-900W-4P	220V50Hz				900							1470-3150			470-610
YDK-750W-6P	220V50Hz				750				12-12			1560-4400			300-350
YDK-900W-6P	220V50Hz				900							1560-5200			180-350
Verwendung: Diese Motorenserie eignet sich für Radialventilatoren und ähnliche Anwendungen.
Hinweise: Die oben genannte Spezifikation ist eine repräsentative Spezifikation. Die Spezifikation kann auch nach Kundenwunsch entworfen und gefertigt werden. Auf Wunsch können auch Produkte mit 100–120 V, 200–240 V, 50/60 Hz geliefert werden.

Zeichnung des  AC-Lüftermotors YDK139

FAQ – YDK139 AC-Lüftermotor

1. Ist YDK139 für Dauerlüftungssysteme geeignet?

   Ja, es ist für den S1-Dauerbetrieb ausgelegt.




2. Kann es in Umgebungen mit hoher Luftfeuchtigkeit betrieben werden?

   Ja, verbesserte IP-Schutzoptionen sind verfügbar.




3. Ist ein Betriebskondensator erforderlich?


   Ja, es ist ein Kondensatormotor.




4. Kann die Schaftlänge individuell angepasst werden?

   Ja, die Wellenkonfiguration ist anpassbar.




5. Ist es mit europäischen 50-Hz-Systemen kompatibel?

   Ja, 50-Hz-Unterstützung ist Standard.




6. Welche Branchen verwenden typischerweise YDK139?

   HVAC, industrielle Lüftung und Luftstrommanagement.




7. Ist ein Wärmeschutz enthalten?

   Optional auf Anfrage.




8. Können Montagehalterungen individuell angepasst werden?

   Ja, OEM-Montagelösungen werden unterstützt.
