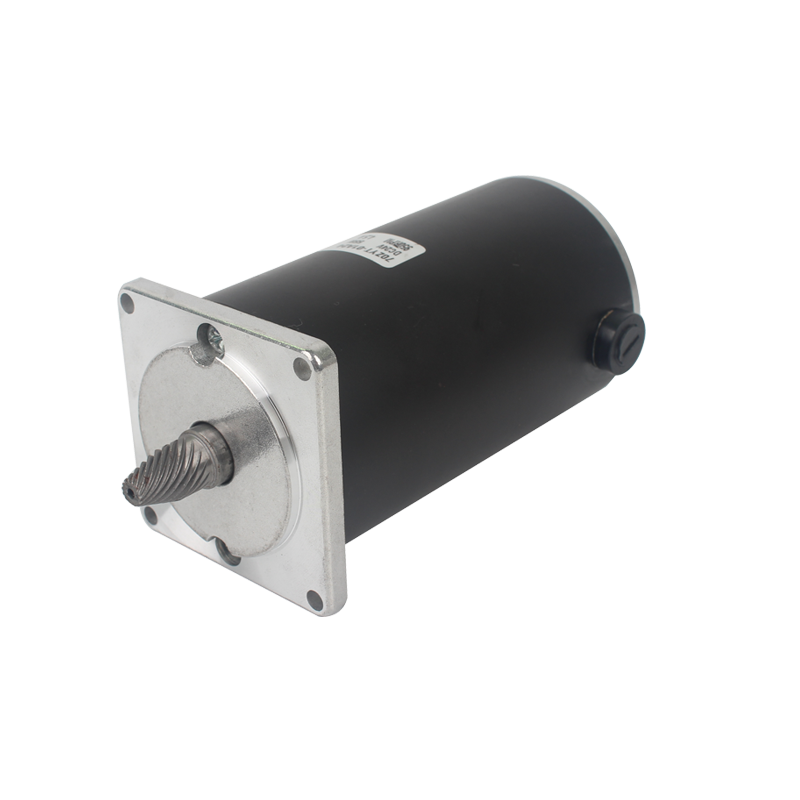

El motor de CC de la serie 57ZYT es un motor de CC con escobillas compacto diseñado para aplicaciones OEM que requieren velocidad estable, salida confiable e instalación mecánica flexible. Con un bastidor de motor de 57 mm, una estructura de montaje con brida y múltiples opciones de voltaje, esta serie es adecuada para bombas, equipos de automatización, sistemas de accionamiento compactos, herramientas eléctricas, máquinas comerciales y dispositivos industriales ligeros.
A diferencia de la serie 57ZYN , que se posiciona más comúnmente para aplicaciones de motores de engranajes de alto torque, el motor de CC 57ZYT se enfoca más en la salida directa del motor, el rendimiento de velocidad práctico y la fácil integración en sistemas de transmisión diseñados por el cliente. Según los parámetros técnicos representativos, la serie incluye opciones de 12 V y 24 V CC , con potencia nominal de aproximadamente 25 W a 46 W , par nominal de aproximadamente 0,08 N·m a 0,2 N·m y velocidades nominales de aproximadamente 1800 rpm a 3000 rpm..
Para los compradores OEM, Modar Motor puede proporcionar soluciones personalizadas basadas en la estructura del equipo y las condiciones de trabajo del cliente. La personalización disponible puede incluir voltaje, velocidad, torque, longitud del eje, forma del eje, interfaz de montaje, longitud del cable, tipo de conector, dirección de rotación y ajuste de la curva de rendimiento.
57ZYT
Moda Motor
57mm
25-46W
0,08~0,2 Nm
12/24V
100% cobre puro
2
unos 30 días
El motor de CC con escobillas 57ZYT está diseñado para fabricantes de equipos que necesitan un motor de CC con escobillas confiable con un cuerpo compacto de 57 mm y un rendimiento de funcionamiento estable. Su estructura es adecuada para aplicaciones en las que el motor está conectado al mecanismo de transmisión propio del cliente, como poleas, correas, acoplamientos, cajas de engranajes pequeñas, cabezales de bombas o conjuntos de transmisión personalizados.
La serie de motores de CC con escobillas 57ZYT ofrece un buen equilibrio entre velocidad, par y conveniencia de instalación. El motor de CC con escobillas 57ZYT es especialmente útil para productos OEM que necesitan un motor con control simple, tecnología madura y rendimiento rentable. Dado que los motores de CC con escobillas se pueden controlar fácilmente ajustando el voltaje o utilizando un controlador de CC básico, la serie de motores de CC con escobillas 57ZYT es adecuada para muchas aplicaciones prácticas industriales y comerciales.
La tabla técnica representativa incluye versiones de 12 V CC y 24 V CC . Esto hace que la serie 57ZYT sea más fácil de combinar con diferentes sistemas de suministro de energía.
El modelo de 12V se puede utilizar en equipos donde se prefiere la alimentación CC de bajo voltaje, como dispositivos portátiles, pequeños mecanismos eléctricos y ciertos sistemas alimentados por baterías. Los modelos de 24 V son adecuados para equipos de automatización, sistemas de bombas, dispositivos de control industrial y máquinas comerciales que ya utilizan una plataforma de 24 V CC.
Para proyectos especiales, Modar Motor puede evaluar si otras opciones de voltaje son posibles según la velocidad, el par, el límite de corriente y la cantidad de producción requeridos por el cliente.
La serie de motores de CC con escobillas 57ZYT incluye varios modelos representativos, como 57ZYT001, 57ZYT002, 57ZYT003 y 57ZYT004 . Cada modelo está diseñado para una combinación diferente de voltaje, velocidad nominal, par, potencia y longitud del motor.
El modelo 57ZYT001 es un motor de 24 V CC con un par nominal de aproximadamente 0,2 N·m , una velocidad nominal de aproximadamente 2200 rpm , una potencia nominal de aproximadamente 46 W y una longitud del motor de aproximadamente 101 mm . Es adecuado para aplicaciones que requieren una mayor potencia de una plataforma de motor CC con escobillas de 57 mm.
El modelo 57ZYT002 utiliza una plataforma de 12 V CC . Proporciona un par nominal de aproximadamente 0,13 N·m , una velocidad nominal de aproximadamente 1800 rpm , una potencia nominal de aproximadamente 25 W y una longitud de motor de aproximadamente 91 mm . Este modelo es adecuado para equipos que requieren operación de voltaje más bajo y torque de salida moderado.
El modelo 57ZYT003 es una opción de 24 VCC con un par nominal de aproximadamente 0,1 N·m , una velocidad nominal de aproximadamente 2500 rpm y una potencia nominal de aproximadamente 26 W. Se puede utilizar en aplicaciones donde tanto la velocidad como el tamaño compacto son importantes.
El modelo 57ZYT004 proporciona una velocidad nominal de aproximadamente 3000 rpm , un par nominal de aproximadamente 0,08 N·m y una potencia nominal de aproximadamente 25 W. Este modelo es adecuado para equipos que requieren mayor velocidad con condiciones de carga más livianas.
La serie de motores de CC con escobillas 57ZYT es adecuada para aplicaciones donde se requiere una salida de velocidad estable antes de conectarse a un sistema de transmisión mecánica. Los clientes pueden utilizar el motor directamente o combinarlo con su propia caja de cambios, transmisión por correa, cabezal de bomba, estructura de ventilador o mecanismo giratorio.
Para el diseño OEM, el punto de trabajo debe seleccionarse cuidadosamente. El motor no debe elegirse únicamente por su tensión nominal. Los ingenieros también deben considerar el par de carga, la corriente de arranque, la corriente nominal, la caída de velocidad bajo carga, el aumento de calor, el ciclo de trabajo y la vida útil esperada. Modar Motor puede ayudar a evaluar el modelo de motor correcto según las condiciones de prueba reales.
El motor de CC con escobillas 57ZYT utiliza una estructura de montaje frontal que permite una instalación más sencilla en soportes, carcasas y módulos de accionamiento. El diseño de brida ayuda a mejorar la consistencia del ensamblaje y reduce los problemas de alineación durante la producción.
Esto es útil para clientes OEM que necesitan dimensiones de instalación repetibles y ensamblaje de lotes estable. Si la estructura de montaje estándar no coincide con el producto del cliente, Modar Motor puede evaluar la cubierta frontal personalizada, los orificios de montaje y las dimensiones del eje de acuerdo con el dibujo.
El eje se puede ajustar según el método de conexión mecánica del cliente. Las opciones comunes incluyen diferentes longitudes de eje, diámetros de eje, eje plano, eje con corte en D, eje roscado, chavetero, eje doble o extremo mecanizado especial.
Esto es importante cuando el motor necesita conectarse con engranajes, acoplamientos, impulsores de bombas, poleas, levas u otras piezas de transmisión.
La tabla estándar incluye opciones de 12 V y 24 V CC . Para proyectos OEM, el voltaje y la velocidad se pueden ajustar según la fuente de alimentación del cliente y el punto de trabajo objetivo. Si la aplicación requiere una corriente más baja, una velocidad más alta, una velocidad más baja o un par más fuerte, el diseño del devanado se puede evaluar en consecuencia.
La cubierta frontal del motor, los orificios de montaje, el diámetro de ubicación y la estructura de la brida se pueden personalizar para que coincidan con el diseño de la carcasa del cliente. Esto es especialmente útil para proyectos o aplicaciones de reemplazo donde el motor debe caber en un espacio de ensamblaje existente.
Se pueden personalizar la longitud del cable, la dirección de salida del cable, el tipo de terminal, el modelo de conector y la definición del cableado. Esto ayuda a los clientes a reducir el tiempo de montaje y mejorar la consistencia de la producción.
Para algunas aplicaciones OEM, los parámetros nominales estándar pueden no ser suficientes. Modar Motor puede evaluar el motor de acuerdo con la curva de carga real, el tiempo de trabajo, la condición de arranque y el límite de corriente del cliente. Esto ayuda a mejorar la adaptación del motor y reduce el riesgo de sobrecalentamiento o par insuficiente.
La serie de motores de CC con escobillas 57ZYT utiliza una estructura de motor de CC con escobillas, que se utiliza ampliamente en muchas aplicaciones industriales y comerciales. Ofrece control simple, rendimiento estable y operación rentable, lo que lo hace adecuado para proyectos OEM que requieren un movimiento confiable sin sistemas de control complejos.
A diferencia de un motor de engranajes dedicado, el motor de CC con escobillas 57ZYT es adecuado para clientes que desean construir su propio sistema de transmisión. El motor de CC con escobillas 57ZYT se puede conectar con engranajes, correas, cabezales de bomba, aspas de ventilador, poleas u otras estructuras de transmisión según el diseño del producto final.
La serie de motores de CC con escobillas 57ZYT incluye versiones de 12 V y 24 V, lo que brinda a los clientes flexibilidad al seleccionar un motor para diferentes plataformas eléctricas. Esto ayuda a reducir el trabajo de rediseño cuando el cliente ya tiene un sistema de suministro de energía fijo.
Con opciones de potencia nominal de aproximadamente 25 W a 46 W , la serie 57ZYT proporciona un rendimiento de salida útil en un tamaño de motor compacto. Es adecuado para productos que necesitan más potencia que los motores CC más pequeños pero que aún requieren un diseño que ahorre espacio.
Modar Motor admite el desarrollo de motores personalizados para clientes B2B, incluidos eje, voltaje, velocidad, estructura de montaje, cableado y parámetros de rendimiento. Esto hace que la serie 57ZYT sea adecuada tanto para el desarrollo de nuevos productos como para proyectos de sustitución de productos existentes.
El motor de CC con escobillas 57ZYT se puede utilizar en sistemas de bombas pequeñas donde se requiere una rotación estable y un par confiable. Puede conectarse a cabezales de bomba, impulsores o estructuras de transmisión personalizadas según el diseño de la bomba.
Las aplicaciones típicas relacionadas con bombas pueden incluir equipos de transferencia de líquidos, pequeños sistemas de circulación, dispositivos de limpieza, equipos de pulverización y módulos compactos de control de fluidos. Para aplicaciones de bombas, los clientes deben proporcionar par de carga, velocidad de trabajo, ciclo de trabajo, tipo de medio y entorno de trabajo para una mejor adaptación del motor.
La serie de motores de CC con escobillas 57ZYT es adecuada para equipos de automatización que requieren una salida de motor de CC compacta. Puede utilizarse en módulos giratorios, mecanismos de alimentación, sistemas de ajuste, unidades de transmisión de luz y pequeños conjuntos de accionamiento mecánico.
Para proyectos de automatización, la estabilidad de la velocidad del motor, la corriente de arranque y las dimensiones de instalación son importantes. El motor de CC con escobillas 57ZYT se puede personalizar para adaptarse a los requisitos de diseño y producción del cliente.
Las máquinas comerciales suelen necesitar motores compactos para su movimiento, rotación, dispensación, elevación o ajuste mecánico. El motor CC con escobillas 57ZYT se puede aplicar en máquinas expendedoras, dispositivos de oficina, equipos de exhibición, máquinas de embalaje pequeñas y otros productos comerciales.
En este tipo de aplicación, los clientes generalmente se preocupan por el costo, la confiabilidad, el nivel de ruido, la conveniencia del ensamblaje y el suministro estable de lotes. Modar Motor puede proporcionar opciones de motor adecuadas según la estructura del producto.
La serie de motores de CC con escobillas 57ZYT se puede utilizar en equipos industriales ligeros donde se necesita un motor de CC con escobillas compacto. Los usos típicos incluyen unidades de accionamiento pequeñas, módulos de control mecánico, herramientas giratorias, dispositivos de ajuste y sistemas de transmisión auxiliares.
Para uso industrial, es importante comprobar el aumento de temperatura, la corriente, la fluctuación de carga y el ciclo de trabajo. Se debe seleccionar un modelo de motor adecuado en función de las condiciones de funcionamiento reales en lugar de solo la velocidad sin carga.
Los dispositivos inteligentes a menudo requieren motores para las funciones de apertura, cierre, rotación, bloqueo o ajuste. El motor de CC con escobillas 57ZYT se puede integrar en gabinetes inteligentes, puertas automáticas, muebles eléctricos, módulos de control y productos mecánicos inteligentes.
Para estas aplicaciones, a menudo se requiere un diseño personalizado de eje y montaje para que coincida con la carcasa del producto final y el sistema de transmisión.
Muchos clientes OEM utilizan el motor de CC con escobillas 57ZYT como componente de accionamiento central en un módulo personalizado. El motor se puede combinar con engranajes, soportes, poleas, acoplamientos o controladores diseñados por el cliente. Modar Motor puede admitir la evaluación de muestras y el ajuste de parámetros según los comentarios de las pruebas.
Los siguientes datos técnicos se aplican al 55 7ZYN de 7 mm motor de CC con escobillas .
Opciones de voltaje nominal: 12/24 V, etc.
Velocidad nominal: 1800-3000 rpm (personalizada)
Par nominal: 0,08 ~ 0,2 Nm (personalizado)
Rango de potencia de salida: 25~46W (personalizado)
57 mm de diámetro exterior
Tamaño de montaje de cubierta personalizado
Longitud de cable y terminal personalizados
Se puede personalizar con caja de cambios.
| Características motoras | |||||||||||||||
 |
| Dibujo del motor de CC con escobillas 57ZYT |
 |
| Curva de rendimiento del motor de CC con escobillas 57ZYT |
 |
El motor de CC con escobillas 57ZYT es un motor de CC con escobillas de 57 mm diseñado para aplicaciones OEM que requieren velocidad estable, torque práctico e instalación flexible. El motor de CC con escobillas 57ZYT se puede utilizar en bombas, equipos de automatización, máquinas comerciales, dispositivos industriales ligeros y módulos de accionamiento personalizados.
La serie de motores de CC con escobillas 57ZYT es principalmente una plataforma de motor de CC con escobillas. Puede utilizarse directamente o conectarse con la propia estructura de transmisión del cliente. Si se requiere una caja de cambios, Modar Motor puede evaluar la combinación adecuada de motor y transmisión según la aplicación.
La tabla representativa incluye opciones de 12 VCC y 24 VCC . Se pueden evaluar otros requisitos de voltaje según los requisitos técnicos del cliente, las condiciones de aplicación y la cantidad del pedido.
Según los datos enumerados, la potencia nominal oscila entre 25W y 46W aproximadamente . La potencia final depende del modelo seleccionado, voltaje, velocidad y condición de carga.
El rango de par nominal representativo es de aproximadamente 0,08 N·m a 0,2 N·m . Los clientes deben elegir el modelo correcto basándose en el par de trabajo real y no sólo en el tamaño del motor.
Sí. Modar Motor puede personalizar la longitud del eje, el diámetro del eje, el corte en D, el eje plano, el eje roscado, el chavetero, el eje doble u otras estructuras de eje especiales según dibujos o muestras.
Sí. La cubierta frontal, la brida, los orificios de montaje y las dimensiones de ubicación se pueden personalizar para proyectos OEM. Esto resulta útil cuando el motor necesita adaptarse a una carcasa de producto o soporte mecánico existente.
Sí. El motor de CC con escobillas 57ZYT se puede utilizar en determinados sistemas de accionamiento de bombas. Para una selección precisa del motor, los clientes deben proporcionar la carga de la bomba, la velocidad requerida, el tiempo de trabajo, el límite actual y las condiciones ambientales.
El funcionamiento continuo depende de la carga, la corriente, el aumento de temperatura, las condiciones de refrigeración y el ciclo de trabajo. Para un funcionamiento prolongado, Modar Motor puede ayudar a evaluar el punto de trabajo y recomendar un diseño adecuado.
Proporcione voltaje, velocidad objetivo, par requerido, dibujo del eje, dimensiones de montaje, ciclo de trabajo, tipo de carga, entorno operativo, información del controlador y cantidad estimada del pedido. Si tiene una muestra o un dibujo, ayudará a acelerar la evaluación.
Sí. Modar Motor admite la producción OEM y ODM para motores de CC con escobillas, incluidos voltaje, velocidad, par, eje, brida, cable, conector y parámetros de rendimiento personalizados.
