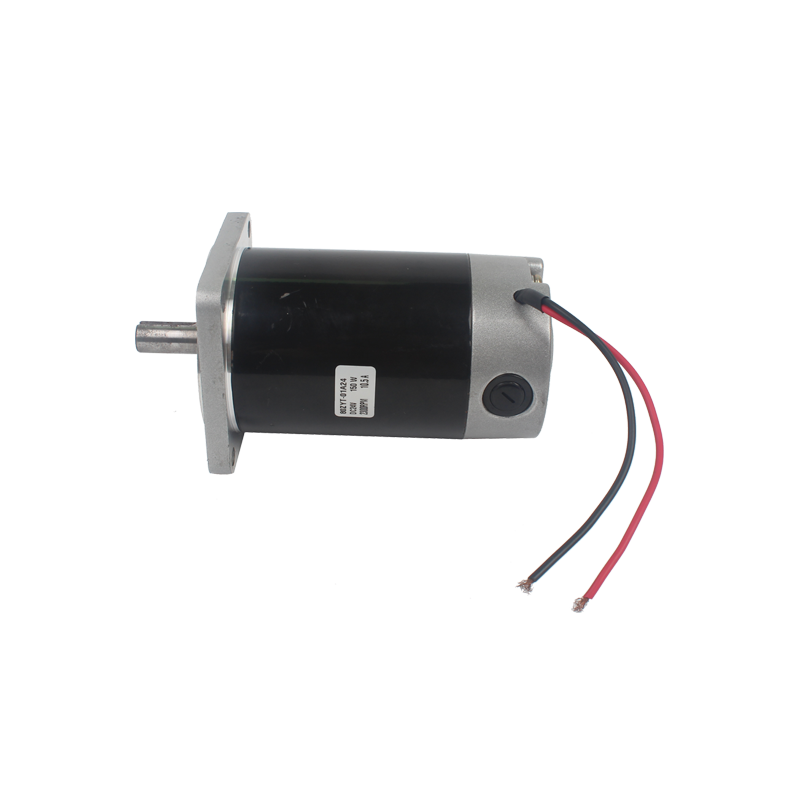

57ZYT 시리즈 DC 모터 는 소형 브러시형 DC 모터 입니다. 안정적인 속도, 안정적인 출력 및 유연한 기계 설치가 필요한 OEM 애플리케이션용으로 설계된 57mm 모터 프레임, 플랜지 장착 구조 및 다양한 전압 옵션을 갖춘 이 시리즈는 펌프, 자동화 장비, 소형 드라이브 시스템, 전동 공구, 상업용 기계 및 경공업 장치에 적합합니다.

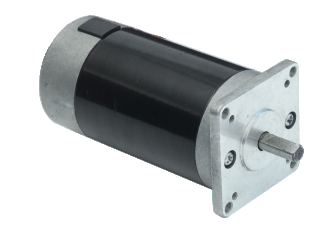

와 달리 57ZYN 시리즈 더 높은 토크의 기어 모터 응용 분야에 더 일반적으로 사용되는 57ZYT DC 모터는 직접 모터 출력, 실제 속도 성능 및 고객이 설계한 변속기 시스템에 대한 손쉬운 통합에 더 중점을 둡니다. 대표적인 기술 매개변수에 따르면 이 시리즈에는 약 12V 및 24V DC 옵션이 포함됩니다.의 정격 전력 25W~46W , 약 0.08N·m~0.2N·m 의 정격 토크, 약 의 정격 속도를 갖춘 1800rpm~3000rpm .
OEM 구매자를 위해 Modar Motor는 고객의 장비 구조 및 작업 조건에 따라 맞춤형 솔루션을 제공할 수 있습니다. 사용 가능한 사용자 정의에는 전압, 속도, 토크, 샤프트 길이, 샤프트 모양, 장착 인터페이스, 케이블 길이, 커넥터 유형, 회전 방향 및 성능 곡선 조정이 포함될 수 있습니다.
57ZYT
모다르 모터
57mm
25-46W
0.08~0.2Nm
12/24V
100% 순수 구리
2
약 30일

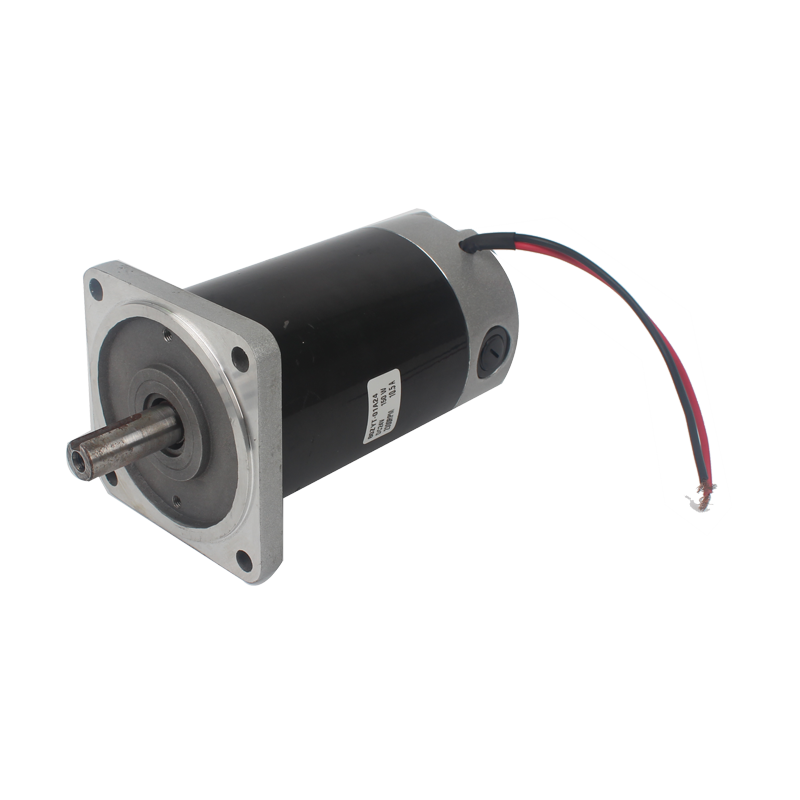

57ZYT 브러시형 DC 모터는 콤팩트한 57mm 본체와 안정적인 작동 성능을 갖춘 신뢰할 수 있는 브러시형 DC 모터가 필요한 장비 제조업체를 위해 제작되었습니다. 이 구조는 풀리, 벨트, 커플링, 소형 기어박스, 펌프 헤드 또는 맞춤형 드라이브 어셈블리와 같은 고객 고유의 변속기 메커니즘에 모터가 연결되는 응용 분야에 적합합니다.
57ZYT 브러시형 DC 모터 시리즈는 속도, 토크 및 설치 편의성 간의 균형이 잘 잡혀 있습니다. 57ZYT 브러시 DC 모터는 간단한 제어, 성숙한 기술 및 비용 효율적인 성능을 갖춘 모터가 필요한 OEM 제품에 특히 유용합니다. 브러시형 DC 모터는 전압을 조정하거나 기본 DC 컨트롤러를 사용하여 쉽게 제어할 수 있으므로 57ZYT 브러시형 DC 모터 시리즈는 다양한 실제 산업 및 상업용 응용 분야에 적합합니다.
대표적인 기술 표에는 12V DC 및 24V DC 버전이 모두 포함되어 있습니다. 이로 인해 57ZYT 시리즈를 다양한 전원 공급 장치 시스템과 더 쉽게 연결할 수 있습니다.
12V 모델은 휴대용 장치, 소형 전기 메커니즘 및 특정 배터리 구동 시스템과 같이 저전압 DC 전원이 선호되는 장비에 사용할 수 있습니다. 24V 모델은 이미 24V DC 플랫폼을 사용하고 있는 자동화 장비, 펌프 시스템, 산업 제어 장치 및 상용 기계에 적합합니다.
특수 프로젝트의 경우 Modar Motor는 고객이 요구하는 속도, 토크, 전류 제한 및 생산 수량에 따라 다른 전압 옵션이 가능한지 여부를 평가할 수 있습니다.

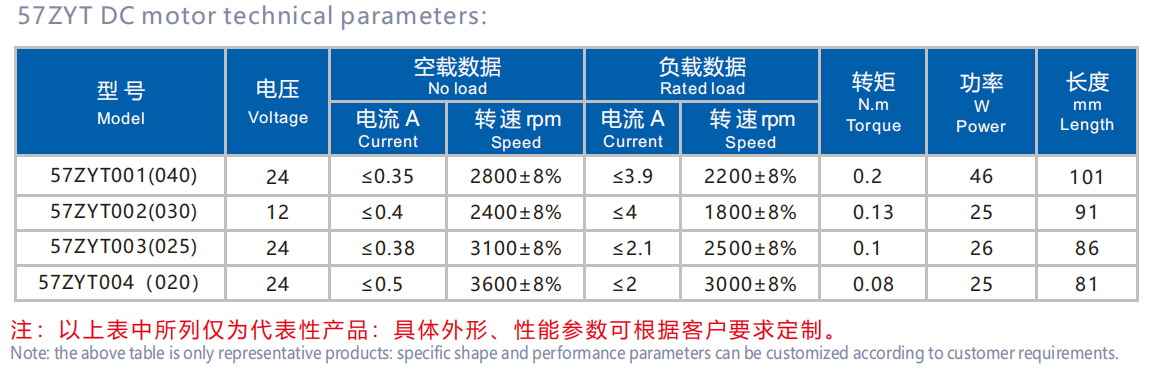

57ZYT 브러시형 DC 모터 시리즈에는 57ZYT001, 57ZYT002, 57ZYT003 및 57ZYT004 와 같은 여러 대표적인 모델이 포함됩니다 . 각 모델은 전압, 정격 속도, 토크, 전력 및 모터 길이의 다양한 조합에 맞게 설계되었습니다.
모델 은 57ZYT001 이다 24V DC 모터 정격 토크 약 0.2N·m , 정격 속도 약 2200rpm , 정격 출력 약 46W , 모터 길이 약 101mm를 갖춘 . 57mm 브러시 DC 모터 플랫폼에서 더 강력한 출력이 필요한 애플리케이션에 적합합니다.
모델 은 57ZYT002 사용합니다 12V DC 플랫폼을 . 정격 토크 약 0.13N·m , 정격 속도 약 1800rpm , 정격 출력 약 25W , 모터 길이 약 91mm를 제공합니다 . 이 모델은 낮은 전압 작동과 적당한 출력 토크가 필요한 장비에 적합합니다.
모델 은 57ZYT003 입니다 24V DC 옵션 정격 토크가 약 0.1N·m , 정격 속도가 약 2500rpm , 정격 전력이 약 26W 인 . 속도와 컴팩트한 크기가 모두 중요한 애플리케이션에 사용할 수 있습니다.
모델 57ZYT004 은 정격 속도 약 3000rpm , 정격 토크 약 0.08N·m , 정격 출력 약 25W를 제공한다 . 이 모델은 더 가벼운 부하 조건에서 더 높은 속도를 요구하는 장비에 적합합니다.
57ZYT 브러시형 DC 모터 시리즈는 기계식 변속기 시스템에 연결하기 전에 안정적인 속도 출력이 필요한 애플리케이션에 적합합니다. 고객은 모터를 직접 사용하거나 자체 기어박스, 벨트 드라이브, 펌프 헤드, 팬 구조 또는 회전 메커니즘과 결합할 수 있습니다.
OEM 설계의 경우 작업 지점을 신중하게 선택해야 합니다. 모터는 정격전압만으로 선택하면 안됩니다. 엔지니어는 부하 토크, 시동 전류, 정격 전류, 부하 시 속도 저하, 열 상승, 듀티 사이클 및 예상 수명도 고려해야 합니다. Modar Motor는 실제 테스트 조건에 따라 올바른 모터 모델을 평가하는 데 도움을 줄 수 있습니다.
57ZYT 브러시형 DC 모터는 브래킷, 하우징 및 드라이브 모듈에 쉽게 설치할 수 있는 전면 장착 구조를 사용합니다. 플랜지 설계는 조립 일관성을 향상시키고 생산 중 정렬 문제를 줄이는 데 도움이 됩니다.
이는 반복 가능한 설치 치수와 안정적인 배치 조립이 필요한 OEM 고객에게 유용합니다. 표준 장착 구조가 고객의 제품과 일치하지 않는 경우 Modar Motor는 도면에 따라 맞춤형 전면 커버, 장착 구멍 및 샤프트 치수를 평가할 수 있습니다.

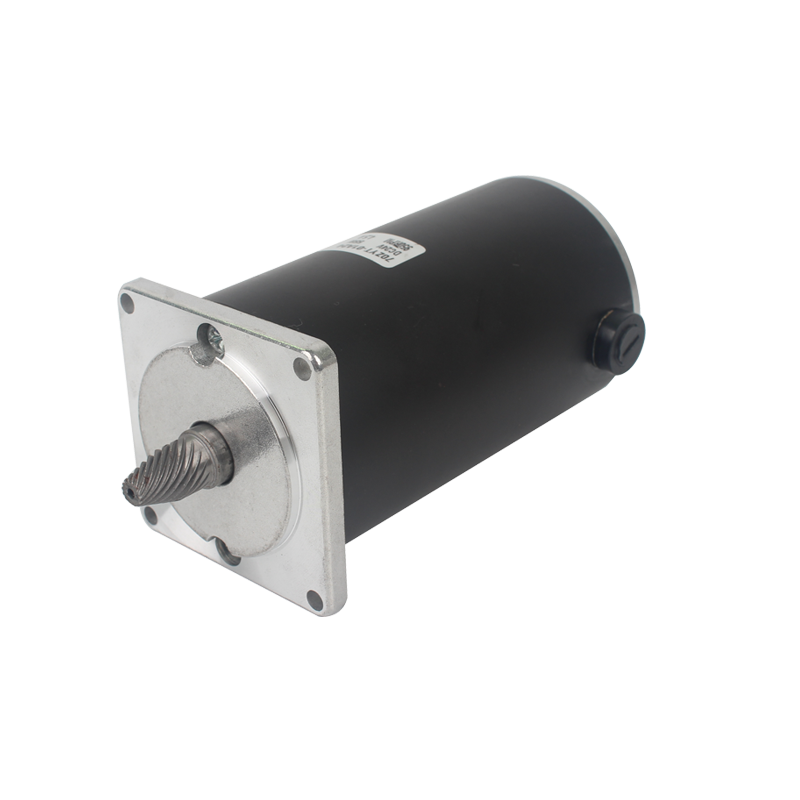

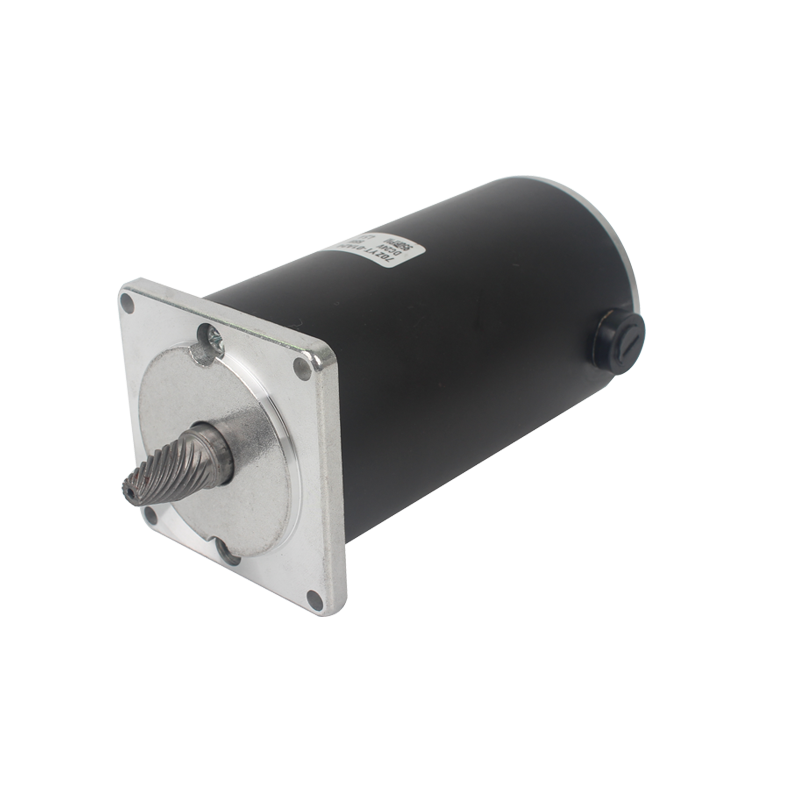

샤프트는 고객의 기계적 연결 방식에 따라 조정될 수 있습니다. 일반적인 옵션에는 다양한 샤프트 길이, 샤프트 직경, 플랫 샤프트, D컷 샤프트, 나사산 샤프트, 키홈, 이중 샤프트 또는 특수 가공 엔드가 포함됩니다.
이는 모터가 기어, 커플링, 펌프 임펠러, 풀리, 캠 또는 기타 변속기 부품과 연결되어야 할 때 중요합니다.
표준 표에는 12V 및 24V DC 옵션이 포함되어 있습니다. OEM 프로젝트의 경우 고객의 전원 공급 장치 및 대상 작업 지점에 따라 전압과 속도를 조정할 수 있습니다. 애플리케이션에 더 낮은 전류, 더 높은 속도, 더 낮은 속도 또는 더 강한 토크가 필요한 경우 이에 따라 권선 설계를 평가할 수 있습니다.
모터의 전면 커버, 장착 구멍, 위치 직경 및 플랜지 구조는 고객의 하우징 디자인에 맞게 맞춤화할 수 있습니다. 이는 모터가 기존 조립 공간에 맞아야 하는 교체 프로젝트나 응용 분야에 특히 유용합니다.
리드선 길이, 케이블 콘센트 방향, 단자 유형, 커넥터 모델 및 배선 정의를 사용자 정의할 수 있습니다. 이를 통해 고객은 조립 시간을 줄이고 생산 일관성을 향상시킬 수 있습니다.
일부 OEM 애플리케이션의 경우 표준 정격 매개변수로는 충분하지 않을 수 있습니다. Modar Motor는 고객의 실제 부하 곡선, 작업 시간, 시동 조건 및 전류 제한에 따라 모터를 평가할 수 있습니다. 이는 모터 매칭을 개선하고 과열이나 토크 부족의 위험을 줄이는 데 도움이 됩니다.
57ZYT 브러시형 DC 모터 시리즈는 많은 산업 및 상업용 응용 분야에서 널리 사용되는 브러시형 DC 모터 구조를 사용합니다. 간단한 제어, 안정적인 성능 및 비용 효율적인 작동을 제공하므로 복잡한 제어 시스템 없이 안정적인 모션이 필요한 OEM 프로젝트에 적합합니다.
전용 기어 모터와 달리 57ZYT 브러시형 DC 모터는 자체 변속기 시스템을 구축하려는 고객에게 적합합니다. 57ZYT 브러시 DC 모터는 최종 제품 설계에 따라 기어, 벨트, 펌프 헤드, 팬 블레이드, 풀리 또는 기타 구동 구조와 연결할 수 있습니다.
57ZYT 브러시형 DC 모터 시리즈에는 12V 및 24V 버전이 모두 포함되어 고객이 다양한 전기 플랫폼에 맞는 모터를 선택할 때 유연성을 제공합니다. 이는 고객이 이미 고정 전원 공급 장치 시스템을 보유하고 있는 경우 재설계 작업을 줄이는 데 도움이 됩니다.
약 의 정격 전력 옵션을 갖춘 25W ~ 46W 57ZYT 시리즈는 컴팩트한 모터 크기로 유용한 출력 성능을 제공합니다. 소형 DC 모터보다 더 많은 전력이 필요하지만 공간 절약형 설계가 필요한 제품에 적합합니다.
Modar Motor는 샤프트, 전압, 속도, 장착 구조, 배선 및 성능 매개변수를 포함하여 B2B 고객을 위한 맞춤형 모터 개발을 지원합니다. 이로 인해 57ZYT 시리즈는 신제품 개발과 기존 제품 교체 프로젝트 모두에 적합합니다.
57ZYT 브러시형 DC 모터는 안정적인 회전과 안정적인 토크가 요구되는 소형 펌프 시스템에 사용할 수 있습니다. 펌프 설계에 따라 펌프 헤드, 임펠러 또는 맞춤형 변속기 구조에 연결될 수 있습니다.
일반적인 펌프 관련 응용 분야에는 액체 전달 장비, 소형 순환 시스템, 청소 장치, 스프레이 장비 및 소형 유체 제어 모듈이 포함될 수 있습니다. 펌프 애플리케이션의 경우 고객은 더 나은 모터 매칭을 위해 부하 토크, 작동 속도, 듀티 사이클, 매체 유형 및 작업 환경을 제공해야 합니다.
57ZYT 브러시형 DC 모터 시리즈는 소형 DC 모터 출력이 필요한 자동화 장비에 적합합니다. 회전 모듈, 공급 메커니즘, 조정 시스템, 광 전송 장치 및 소형 기계식 드라이브 어셈블리에 사용할 수 있습니다.
자동화 프로젝트의 경우 모터 속도 안정성, 시동 전류 및 설치 치수가 중요합니다. 57ZYT 브러시형 DC 모터는 고객의 설계 및 생산 요구 사항에 맞게 맞춤화할 수 있습니다.
상업용 기계에는 이동, 회전, 분배, 리프팅 또는 기계적 조정을 위해 소형 모터가 필요한 경우가 많습니다. 57ZYT 브러시 DC 모터는 자동 판매기, 사무 기기, 디스플레이 장비, 소형 포장 기계 및 기타 상용 제품에 적용할 수 있습니다.
이러한 유형의 애플리케이션에서 고객은 일반적으로 비용, 신뢰성, 소음 수준, 조립 편의성 및 안정적인 배치 공급에 관심을 갖습니다. Modar Motor는 제품 구조에 따라 적합한 모터 옵션을 제공할 수 있습니다.
57ZYT 브러시형 DC 모터 시리즈는 소형 브러시형 DC 모터가 필요한 경공업 장비에 사용할 수 있습니다. 일반적인 용도로는 소형 드라이브 장치, 기계 제어 모듈, 회전 도구, 조정 장치 및 보조 전송 시스템이 있습니다.
산업용으로는 온도상승, 전류, 부하변동, 작업주기 등을 확인하는 것이 중요합니다. 무부하 속도만이 아닌 실제 작동 조건을 바탕으로 적합한 모터 모델을 선택해야 합니다.
스마트 장치에는 열기, 닫기, 회전, 잠금 또는 조정 기능을 위해 모터가 필요한 경우가 많습니다. 57ZYT 브러시 DC 모터는 스마트 캐비닛, 자동문, 전기 가구, 제어 모듈 및 지능형 기계 제품에 통합될 수 있습니다.
이러한 응용 분야의 경우 최종 제품 하우징 및 변속기 시스템과 일치하도록 맞춤형 샤프트 및 장착 설계가 필요한 경우가 많습니다.
많은 OEM 고객은 57ZYT 브러시 DC 모터를 맞춤형 모듈의 핵심 드라이브 구성 요소로 사용합니다. 모터는 고객이 설계한 기어, 브래킷, 풀리, 커플링 또는 컨트롤러와 쌍을 이룰 수 있습니다. Modar Motor는 테스트 피드백을 기반으로 샘플 평가 및 매개변수 조정을 지원할 수 있습니다.
다음 기술 데이터는 57mm 5 7ZYN 브러시 DC 모터 에 적용됩니다..
정격 전압 옵션: 12/24V 등
정격 속도: 1800-3000rpm(맞춤형)
정격 토크: 0.08~0.2Nm(맞춤형)
출력 전력 범위: 25~46W(맞춤형)
외경 57mm
맞춤형 커버 장착 크기
맞춤형 케이블 길이 및 단자
기어 박스로 사용자 정의 가능
| 모터 특성 | |||||||||||||||
 |

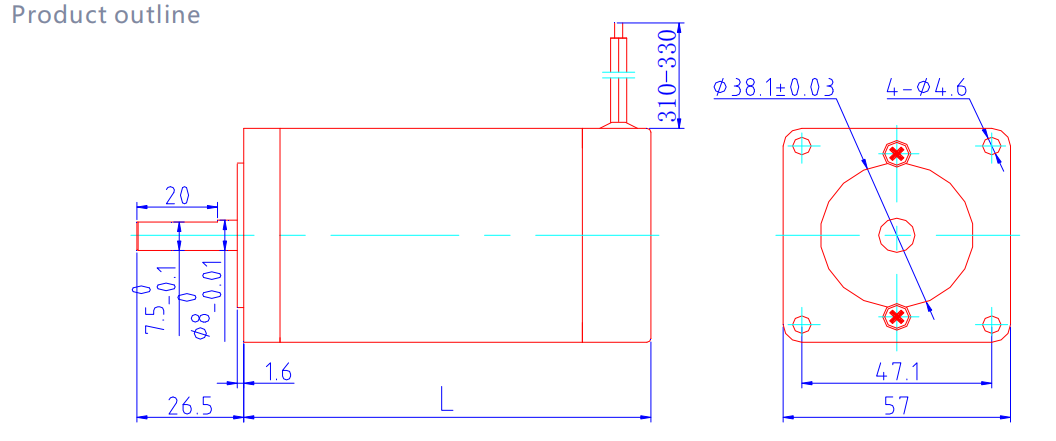

| 57ZYT 브러시드 DC 모터 도면 |
 |

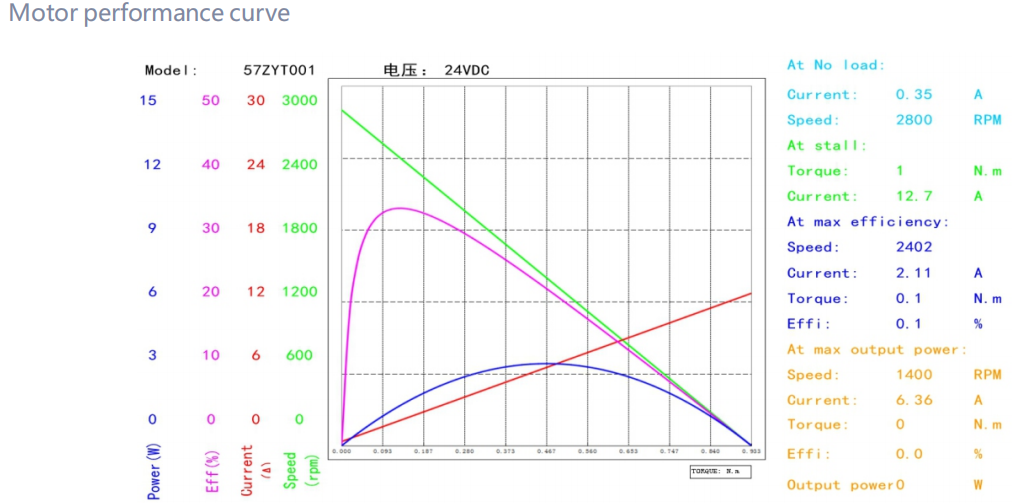

| 57ZYT 브러시형 DC 모터 성능 곡선 |
 |
57ZYT 브러시형 DC 모터는 안정적인 속도, 실용적인 토크 및 유연한 설치가 필요한 OEM 애플리케이션용으로 설계된 57mm 브러시형 DC 모터입니다. 57ZYT 브러시 DC 모터는 펌프, 자동화 장비, 상업용 기계, 경공업 장치 및 맞춤형 드라이브 모듈에 사용할 수 있습니다.
57ZYT 브러시형 DC 모터 시리즈는 주로 브러시형 DC 모터 플랫폼입니다. 직접 사용하거나 고객의 자체 전송 구조와 연결하여 사용할 수 있습니다. 기어박스가 필요한 경우 Modar Motor는 애플리케이션에 따라 적합한 모터와 변속기 매칭을 평가할 수 있습니다.
대표 표에는 12V DC 및 24V DC 옵션이 포함되어 있습니다. 기타 전압 요구 사항은 고객의 기술 요구 사항, 적용 조건 및 주문 수량에 따라 평가될 수 있습니다.
나열된 데이터에 따르면 정격 전력 범위는 약 25W ~ 46W 입니다 . 최종 전력은 선택한 모델, 전압, 속도 및 부하 조건에 따라 다릅니다.
대표적인 정격 토크 범위는 약 0.08N·m ~ 0.2N·m 입니다 . 고객은 모터 크기뿐만 아니라 실제 작동 토크를 기준으로 올바른 모델을 선택해야 합니다.
예. Modar Motor는 도면이나 샘플에 따라 샤프트 길이, 샤프트 직경, D컷, 플랫 샤프트, 나사형 샤프트, 키홈, 이중 샤프트 또는 기타 특수 샤프트 구조를 맞춤화할 수 있습니다.
예. 전면 커버, 플랜지, 장착 구멍 및 위치 지정 치수는 OEM 프로젝트에 맞게 맞춤 설정할 수 있습니다. 이는 모터를 기존 제품 하우징이나 기계 브래킷에 맞춰야 할 때 유용합니다.
예. 57ZYT 브러시형 DC 모터는 특정 펌프 구동 시스템에 사용할 수 있습니다. 정확한 모터 선택을 위해 고객은 펌프 부하, 필요한 속도, 작동 시간, 전류 제한 및 환경 조건을 제공해야 합니다.
연속 작동은 부하, 전류, 온도 상승, 냉각 조건 및 듀티 사이클에 따라 달라집니다. 장시간 작동의 경우 Modar Motor는 작업 지점을 평가하고 적합한 설계를 추천하는 데 도움을 줄 수 있습니다.
전압, 목표 속도, 필요 토크, 샤프트 도면, 장착 치수, 작동 주기, 부하 유형, 작동 환경, 컨트롤러 정보 및 예상 주문 수량을 알려주십시오. 샘플이나 도면이 있으면 평가 속도를 높이는 데 도움이 됩니다.
예. Modar Motor는 맞춤형 전압, 속도, 토크, 샤프트, 플랜지, 케이블, 커넥터 및 성능 매개변수를 포함하여 브러시형 DC 모터에 대한 OEM 및 ODM 생산을 지원합니다.
