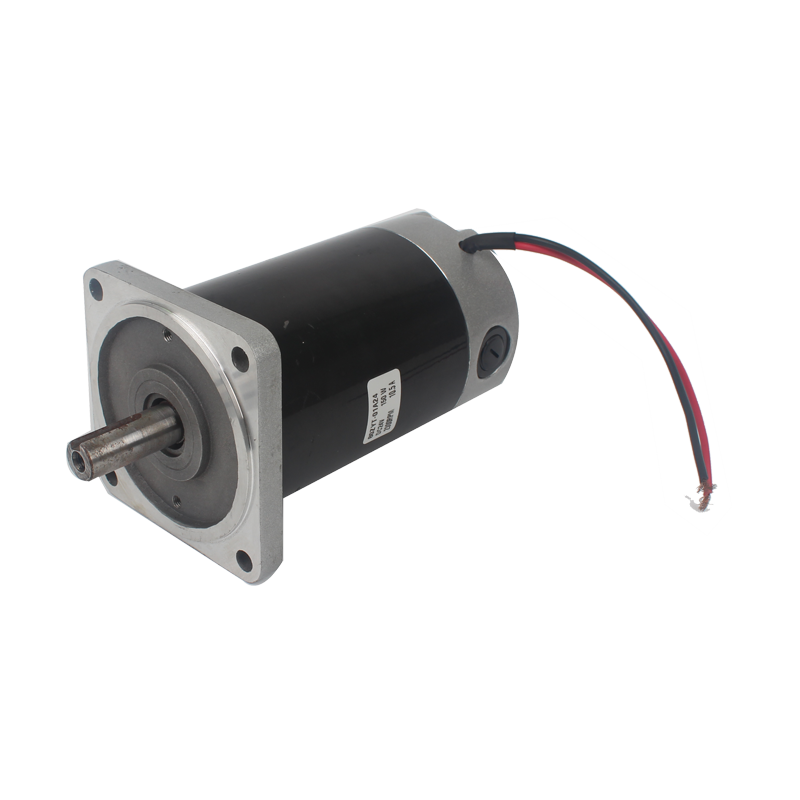

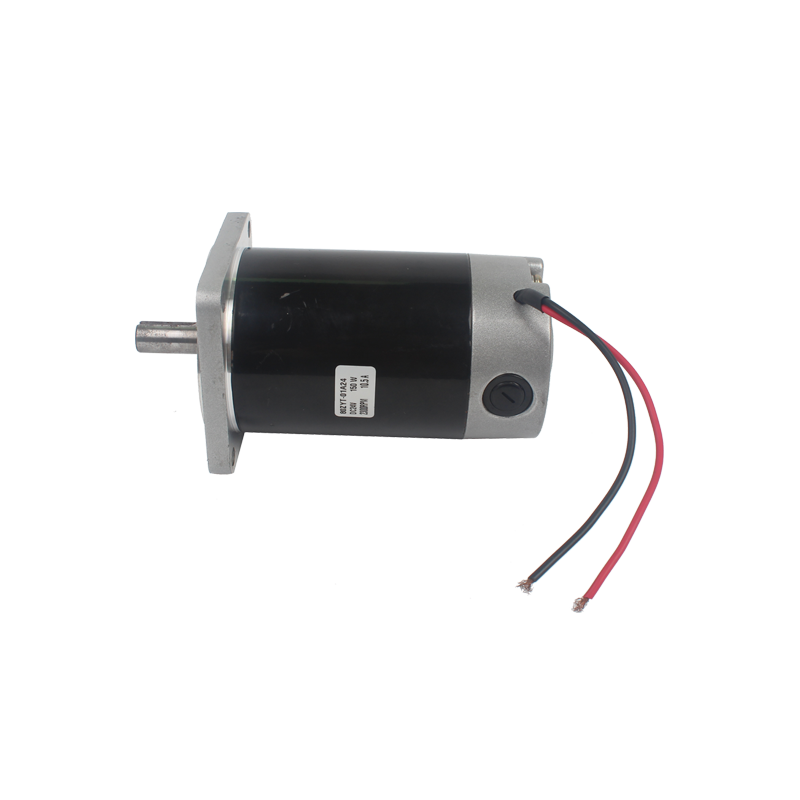

Il motore CC serie 57ZYT è un motore CC compatto con spazzole progettato per applicazioni OEM che richiedono velocità stabile, uscita affidabile e installazione meccanica flessibile. Con un telaio del motore da 57 mm, una struttura di montaggio a flangia e molteplici opzioni di tensione, questa serie è adatta per pompe, apparecchiature di automazione, sistemi di azionamento compatti, utensili elettrici, macchine commerciali e dispositivi dell'industria leggera.
Diversamente dalla serie 57ZYN , che è più comunemente posizionata per applicazioni con motoriduttori a coppia più elevata, il motore CC 57ZYT si concentra maggiormente sull'uscita diretta del motore, sulle prestazioni di velocità pratiche e sulla facile integrazione nei sistemi di trasmissione progettati dal cliente. Secondo i parametri tecnici rappresentativi, la serie comprende opzioni a 12 V e 24 V CC , con potenza nominale da circa 25 W a 46 W , coppia nominale da circa 0,08 N·m a 0,2 N·m e velocità nominali da circa 1800 giri/min a 3000 giri/min..
Per gli acquirenti OEM, Modar Motor può fornire soluzioni personalizzate in base alla struttura dell'attrezzatura e alle condizioni di lavoro del cliente. La personalizzazione disponibile può includere tensione, velocità, coppia, lunghezza dell'albero, forma dell'albero, interfaccia di montaggio, lunghezza del cavo, tipo di connettore, direzione di rotazione e regolazione della curva delle prestazioni.
57ZYT
Motore Modar
57 mm
25-46W
0,08~0,2 Nm
12/24 V
Rame puro al 100%.
2
circa 30 giorni
Il motore CC con spazzole 57ZYT è progettato per i produttori di apparecchiature che necessitano di un motore CC con spazzole affidabile con un corpo compatto da 57 mm e prestazioni di funzionamento stabili. La sua struttura è adatta per applicazioni in cui il motore è collegato al meccanismo di trasmissione del cliente, come pulegge, cinghie, giunti, piccoli riduttori, teste di pompe o gruppi di trasmissione personalizzati.
La serie di motori CC con spazzole 57ZYT offre un buon equilibrio tra velocità, coppia e praticità di installazione. Il motore CC con spazzole 57ZYT è particolarmente utile per i prodotti OEM che necessitano di un motore con controllo semplice, tecnologia matura e prestazioni convenienti. Poiché i motori CC con spazzole possono essere controllati facilmente regolando la tensione o utilizzando un controller CC di base, la serie di motori CC con spazzole 57ZYT è adatta per molte applicazioni pratiche industriali e commerciali.
La tabella tecnica rappresentativa comprende sia la versione a 12V DC che quella a 24V DC . Ciò rende la serie 57ZYT più facile da abbinare a diversi sistemi di alimentazione.
Il modello da 12 V può essere utilizzato in apparecchiature in cui si preferisce l'alimentazione CC a bassa tensione, come dispositivi portatili, piccoli meccanismi elettrici e alcuni sistemi alimentati a batteria. I modelli a 24 V sono adatti per apparecchiature di automazione, sistemi di pompe, dispositivi di controllo industriale e macchine commerciali che utilizzano già una piattaforma a 24 V CC.
Per progetti speciali, Modar Motor può valutare se sono possibili altre opzioni di tensione in base alla velocità, alla coppia, al limite di corrente e alla quantità di produzione richieste dal cliente.
La serie di motori DC con spazzole 57ZYT comprende diversi modelli rappresentativi, come 57ZYT001, 57ZYT002, 57ZYT003 e 57ZYT004 . Ciascun modello è progettato per una diversa combinazione di tensione, velocità nominale, coppia, potenza e lunghezza del motore.
Il modello 57ZYT001 è un motore a 24 V CC con coppia nominale di circa 0,2 N·m , velocità nominale di circa 2200 giri/min , potenza nominale di circa 46 W e lunghezza del motore di circa 101 mm . È adatto per applicazioni che richiedono una potenza maggiore da una piattaforma con motore CC con spazzole da 57 mm.
Il modello 57ZYT002 utilizza una piattaforma da 12 V CC . Fornisce una coppia nominale di circa 0,13 N·m , una velocità nominale di circa 1.800 giri/min , una potenza nominale di circa 25 W e una lunghezza del motore di circa 91 mm . Questo modello è adatto per apparecchiature che richiedono un funzionamento a tensione inferiore e una coppia di uscita moderata.
Il modello 57ZYT003 è un'opzione a 24 V CC con coppia nominale di circa 0,1 N·m , velocità nominale di circa 2.500 giri/min e potenza nominale di circa 26 W. Può essere utilizzato in applicazioni in cui sono importanti sia la velocità che le dimensioni compatte.
Il modello 57ZYT004 fornisce una velocità nominale di circa 3000 giri/min , una coppia nominale di circa 0,08 N·m e una potenza nominale di circa 25 W. Questo modello è adatto per apparecchiature che richiedono velocità più elevate con condizioni di carico più leggere.
La serie di motori CC con spazzole 57ZYT è adatta per applicazioni in cui è richiesta un'uscita di velocità stabile prima del collegamento a un sistema di trasmissione meccanica. I clienti possono utilizzare il motore direttamente o combinarlo con il proprio cambio, trasmissione a cinghia, testa della pompa, struttura della ventola o meccanismo rotante.
Per la progettazione OEM, il punto di lavoro deve essere selezionato con attenzione. Il motore non deve essere scelto solo in base alla tensione nominale. Gli ingegneri dovrebbero anche considerare la coppia di carico, la corrente di avviamento, la corrente nominale, la caduta di velocità sotto carico, l'aumento di calore, il ciclo di lavoro e la durata prevista. Modar Motor può aiutare a valutare il modello di motore corretto in base alle condizioni di prova effettive.
Il motore CC con spazzole 57ZYT utilizza una struttura di montaggio anteriore che consente un'installazione più semplice su staffe, alloggiamenti e moduli di azionamento. Il design della flangia aiuta a migliorare la coerenza dell'assemblaggio e riduce i problemi di allineamento durante la produzione.
Ciò è utile per i clienti OEM che necessitano di dimensioni di installazione ripetibili e di assemblaggio in lotti stabile. Se la struttura di montaggio standard non corrisponde al prodotto del cliente, Modar Motor può valutare cover frontale, fori di montaggio e dimensioni dell'albero personalizzati in base al disegno.
L'albero può essere regolato in base al metodo di collegamento meccanico del cliente. Le opzioni comuni includono diverse lunghezze dell'albero, diametro dell'albero, albero piatto, albero con taglio a D, albero filettato, sede per chiavetta, doppio albero o estremità lavorata speciale.
Questo è importante quando il motore deve essere collegato ad ingranaggi, giunti, giranti di pompe, pulegge, camme o altri organi di trasmissione.
La tabella standard include a 12 V e 24 V CC . opzioni Per i progetti OEM, la tensione e la velocità possono essere regolate in base all'alimentazione del cliente e al punto di lavoro target. Se l'applicazione richiede corrente più bassa, velocità più alta, velocità più bassa o coppia più forte, è possibile valutare di conseguenza il design dell'avvolgimento.
Il coperchio anteriore del motore, i fori di montaggio, il diametro di posizionamento e la struttura della flangia possono essere personalizzati per adattarsi al design dell'alloggiamento del cliente. Ciò è particolarmente utile per progetti di sostituzione o applicazioni in cui il motore deve adattarsi a uno spazio di assemblaggio esistente.
È possibile personalizzare la lunghezza del cavo, la direzione di uscita del cavo, il tipo di terminale, il modello del connettore e la definizione del cablaggio. Ciò aiuta i clienti a ridurre i tempi di assemblaggio e a migliorare la coerenza della produzione.
Per alcune applicazioni OEM, i parametri nominali standard potrebbero non essere sufficienti. Modar Motor può valutare il motore in base alla curva di carico effettiva del cliente, all'orario di lavoro, alle condizioni di avvio e al limite di corrente. Ciò aiuta a migliorare l'adattamento del motore e riduce il rischio di surriscaldamento o coppia insufficiente.
La serie di motori CC con spazzole 57ZYT utilizza una struttura del motore CC con spazzole, ampiamente utilizzata in molte applicazioni industriali e commerciali. Offre controllo semplice, prestazioni stabili e funzionamento conveniente, rendendolo adatto a progetti OEM che richiedono un movimento affidabile senza sistemi di controllo complessi.
A differenza di un motoriduttore dedicato, il motore DC con spazzole 57ZYT è adatto ai clienti che desiderano costruire il proprio sistema di trasmissione. Il motore DC con spazzole 57ZYT può essere collegato a ingranaggi, cinghie, teste di pompe, pale di ventilatori, pulegge o altre strutture di azionamento in base al design del prodotto finale.
La serie di motori CC con spazzole 57ZYT comprende versioni sia a 12 V che a 24 V, offrendo ai clienti flessibilità nella scelta di un motore per diverse piattaforme elettriche. Ciò aiuta a ridurre il lavoro di riprogettazione quando il cliente dispone già di un sistema di alimentazione fisso.
Con opzioni di potenza nominale da circa 25 W a 46 W , la serie 57ZYT offre prestazioni di uscita utili con un motore di dimensioni compatte. È adatto per prodotti che necessitano di maggiore potenza rispetto ai motori CC più piccoli ma che richiedono comunque un design salvaspazio.
Modar Motor supporta lo sviluppo di motori personalizzati per i clienti B2B, inclusi albero, tensione, velocità, struttura di montaggio, cablaggio e parametri prestazionali. Ciò rende la serie 57ZYT adatta sia allo sviluppo di nuovi prodotti che a progetti di sostituzione di prodotti esistenti.
Il motore DC con spazzole 57ZYT può essere utilizzato in piccoli sistemi di pompa dove sono richieste una rotazione stabile e una coppia affidabile. Può essere collegato a teste della pompa, giranti o strutture di trasmissione personalizzate a seconda del design della pompa.
Le tipiche applicazioni relative alle pompe possono includere apparecchiature di trasferimento di liquidi, piccoli sistemi di circolazione, dispositivi di pulizia, apparecchiature di spruzzatura e moduli compatti di controllo dei fluidi. Per le applicazioni con pompe, i clienti devono fornire coppia di carico, velocità di lavoro, ciclo di lavoro, tipo di mezzo e ambiente di lavoro per una migliore corrispondenza del motore.
La serie di motori CC con spazzole 57ZYT è adatta per apparecchiature di automazione che richiedono un'uscita del motore CC compatta. Può essere utilizzato in moduli rotanti, meccanismi di alimentazione, sistemi di regolazione, unità di trasmissione della luce e piccoli gruppi di azionamento meccanico.
Per i progetti di automazione, la stabilità della velocità del motore, la corrente di avviamento e le dimensioni di installazione sono importanti. Il motore DC con spazzole 57ZYT può essere personalizzato per soddisfare le esigenze di progettazione e produzione del cliente.
Le macchine commerciali spesso necessitano di motori compatti per il movimento, la rotazione, l'erogazione, il sollevamento o la regolazione meccanica. Il motore DC con spazzole 57ZYT può essere applicato in distributori automatici, dispositivi per ufficio, apparecchiature espositive, piccole macchine per l'imballaggio e altri prodotti commerciali.
In questo tipo di applicazione, i clienti solitamente si preoccupano del costo, dell'affidabilità, del livello di rumore, della comodità di assemblaggio e della fornitura stabile dei lotti. Modar Motor può fornire opzioni di motore adeguate in base alla struttura del prodotto.
La serie di motori CC con spazzole 57ZYT può essere utilizzata in apparecchiature industriali leggere dove è necessario un motore CC con spazzole compatto. Gli usi tipici includono piccole unità di azionamento, moduli di controllo meccanico, utensili rotanti, dispositivi di regolazione e sistemi di trasmissione ausiliari.
Per l'uso industriale, è importante controllare l'aumento della temperatura, la corrente, la fluttuazione del carico e il ciclo di lavoro. Un modello di motore adatto dovrebbe essere selezionato in base alle condizioni operative reali anziché solo alla velocità a vuoto.
I dispositivi intelligenti spesso richiedono motori per funzioni di apertura, chiusura, rotazione, bloccaggio o regolazione. Il motore DC con spazzole 57ZYT può essere integrato in armadi intelligenti, porte automatiche, mobili elettrici, moduli di controllo e prodotti meccanici intelligenti.
Per queste applicazioni, spesso è necessario un design personalizzato dell'albero e del montaggio per adattarlo all'alloggiamento e al sistema di trasmissione del prodotto finale.
Molti clienti OEM utilizzano il motore DC con spazzole 57ZYT come componente principale dell'azionamento in un modulo personalizzato. Il motore può essere accoppiato con ingranaggi, staffe, pulegge, giunti o controller progettati dal cliente. Modar Motor può supportare la valutazione dei campioni e la regolazione dei parametri in base al feedback dei test.
I seguenti dati tecnici si applicano al 57mm 5 7ZYN motore CC con spazzole .
Opzioni di tensione nominale: 12/24 V ecc.
Velocità nominale: 1800-3000 giri/min (personalizzato)
Coppia nominale: 0,08~0,2 Nm (personalizzato)
Intervallo di potenza in uscita: 25~46 W (personalizzato)
Diametro esterno 57 mm
Dimensioni di montaggio del coperchio personalizzate
Lunghezza del cavo e terminale personalizzati
può essere personalizzato con cambio
| Caratteristiche motorie | |||||||||||||||
 |
| Disegno del motore CC spazzolato 57ZYT |
 |
| Curva delle prestazioni del motore CC spazzolato 57ZYT |
 |
Il motore CC con spazzole 57ZYT è un motore CC con spazzole da 57 mm progettato per applicazioni OEM che richiedono velocità stabile, coppia pratica e installazione flessibile. Il motore DC con spazzole 57ZYT può essere utilizzato in pompe, apparecchiature di automazione, macchine commerciali, dispositivi dell'industria leggera e moduli di azionamento personalizzati.
La serie di motori CC con spazzole 57ZYT è principalmente una piattaforma di motori CC con spazzole. Può essere utilizzato direttamente o collegato alla struttura di trasmissione del cliente. Se è necessario un riduttore, Modar Motor può valutare l'abbinamento idoneo di motore e trasmissione in base all'applicazione.
La tabella rappresentativa include le opzioni a 12 V CC e 24 V CC . Altri requisiti di tensione possono essere valutati in base ai requisiti tecnici del cliente, alle condizioni applicative e alla quantità dell'ordine.
Secondo i dati elencati, la potenza nominale varia da circa 25 W a 46 W. La potenza finale dipende dal modello selezionato, dalla tensione, dalla velocità e dalle condizioni di carico.
L'intervallo di coppia nominale rappresentativo è compreso tra circa 0,08 N·m e 0,2 N·m . I clienti dovrebbero scegliere il modello corretto in base alla coppia di lavoro effettiva anziché solo alle dimensioni del motore.
SÌ. Modar Motor può personalizzare la lunghezza dell'albero, il diametro dell'albero, il taglio a D, l'albero piatto, l'albero filettato, la sede per chiavetta, il doppio albero o altre strutture di alberi speciali in base a disegni o campioni.
SÌ. Il coperchio anteriore, la flangia, i fori di montaggio e le dimensioni di posizionamento possono essere personalizzati per i progetti OEM. Ciò è utile quando il motore deve essere montato su un alloggiamento del prodotto esistente o su una staffa meccanica.
SÌ. Il motore CC con spazzole 57ZYT può essere utilizzato in alcuni sistemi di azionamento della pompa. Per una selezione accurata del motore, i clienti devono fornire il carico della pompa, la velocità richiesta, l'orario di lavoro, il limite di corrente e le condizioni ambientali.
Il funzionamento continuo dipende dal carico, dalla corrente, dall'aumento della temperatura, dalle condizioni di raffreddamento e dal ciclo di lavoro. Per un funzionamento a lungo termine, Modar Motor può aiutare a valutare il punto di lavoro e consigliare una progettazione adeguata.
Fornire tensione, velocità target, coppia richiesta, disegno dell'albero, dimensioni di montaggio, ciclo di lavoro, tipo di carico, ambiente operativo, informazioni sul controller e quantità stimata dell'ordine. Se hai un campione o un disegno, aiuterà ad accelerare la valutazione.
SÌ. Modar Motor supporta la produzione OEM e ODM di motori DC con spazzole, inclusi parametri personalizzati di tensione, velocità, coppia, albero, flangia, cavo, connettore e prestazioni.
