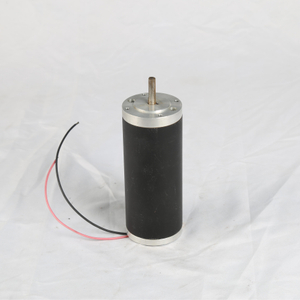

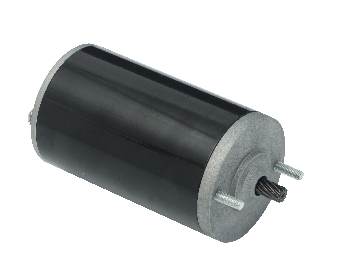

Der Gleichstrommotor der A63ZYT-Serie ist ein leistungsstarker 24-V-Bürsten-Gleichstrommotor, der für OEM-Geräte entwickelt wurde, die eine höhere Ausgangsleistung, eine stabile Laufgeschwindigkeit und eine zuverlässige mechanische Integration erfordern. Im Vergleich zu kleineren DC-Bürstenmotorplattformen bietet die A63ZYT-Serie eine höhere Nennleistung, eine höhere Drehmomentkapazität und ein robusteres Motorgehäuse, wodurch sie für Pumpensysteme, industrielle Antriebsmodule, elektrische Stellantriebe, kommerzielle Maschinen und kundenspezifische Getriebeausrüstung geeignet ist.
Gemäß den repräsentativen technischen Parametern umfasst die A63ZYT-Serie mehrere Modelle mit einer Nennleistung von etwa 63 W bis 157 W und einem Nenndrehmoment von etwa 0,2 N·m bis 0,5 N·m . Die aufgeführten Modelle arbeiten auf einer 24-V-Gleichstromplattform mit Nenndrehzahlen im Allgemeinen um 3000 U/min , abhängig von der gewählten Konfiguration. Dies macht die A63ZYT-Serie zu einer guten Wahl für Anwendungen, bei denen kompakte Motoren möglicherweise nicht genügend Leistung oder Belastbarkeit bieten.
Für OEM-Käufer kann Modar Motor maßgeschneiderte Motorlösungen entsprechend den Arbeitsbedingungen und dem Baugruppendesign des Kunden anbieten. Zu den Anpassungsoptionen können Spannung, Drehzahl, Drehmoment, Abtriebswelle, Montageschnittstelle, Anschlusskabel, Stecker, Drehrichtung, Leistungskurve und Motorlänge gehören.
63ZYT
Modar-Motor
63mm
63-157W
0,2–0,5 Nm
24V
100 % reines Kupfer
2
etwa 30 Tage
Der bürstenbehaftete Gleichstrommotor 63ZYT wurde für Anwendungen entwickelt, die mehr Ausgangsleistung als standardmäßige kleine Gleichstrommotoren erfordern. Mit einem größeren Motorrahmen und einem höheren Leistungsbereich eignet sich diese Serie für Geräte, bei denen Anlaufdrehmoment, Laststabilität und Leistungsreserve wichtig sind.
Der bürstenbehaftete Gleichstrommotor 63ZYT eignet sich besonders für OEM-Produkte, die eine kompakte, aber stärkere Antriebsquelle benötigen. Es kann mit Pumpenköpfen, Kupplungen, Riemen, Riemenscheiben, Getrieben oder kundenspezifischen Übertragungssystemen verbunden werden. Für Gerätehersteller bietet die A63ZYT-Serie eine praktische Motorplattform, wenn die Anwendung zuverlässige Leistung unter höheren Lastbedingungen erfordert.
Die repräsentativen Modelle der Serie 63ZYT DC-Bürstenmotoren basieren auf einer 24-V-DC-Eingangsplattform . 24-V-Gleichstrom wird häufig in industriellen Steuerungsgeräten, Pumpensystemen, Automatisierungsgeräten, Aktormodulen und kommerziellen Maschinen verwendet, da er sich relativ einfach in Gleichstromversorgungen und Steuerungssysteme integrieren lässt.
Für Kunden, die bereits eine 24-V-Steuerungsplattform nutzen, kann die A63ZYT-Serie die elektrische Anpassung vereinfachen. Wenn die Anwendung eine andere Spannung erfordert, kann Modar Motor maßgeschneiderte Wicklungslösungen entsprechend der erforderlichen Geschwindigkeit, dem Drehmoment, der Stromgrenze und der Bestellmenge bewerten.
Die Produkttabelle umfasst mehrere repräsentative Modelle, darunter A63ZYT001, A63ZYT025, A63ZYT030, A63ZYT045 und A63ZYT050 . Diese Modelle bieten unterschiedliche Leistungsstufen für unterschiedliche Lastanforderungen.
Das Modell A63ZYT025 bietet 63 W und eine Nennleistung von ca. von 0,2 N·m . ein Nenndrehmoment Er eignet sich für Anwendungen, die eine stärkere Leistung als kleinere Gleichstrommotoren mit Bürsten benötigen, aber nicht die maximale Leistung der A63ZYT-Plattform erfordern.
Das Modell A63ZYT030 bietet 94 W und eine Nennleistung von ca. von 0,3 N·m . ein Nenndrehmoment Es handelt sich um eine ausgewogene Option für OEM-Geräte, die zuverlässige Antriebsleistung, moderates Drehmoment und stabile Nenndrehzahl benötigen.
Das Modell A63ZYT001 bietet 125 W und eine Nennleistung von ca. von 0,4 Nm . ein Nenndrehmoment Es eignet sich für Anwendungen, die eine höhere mechanische Leistung erfordern, wie z. B. Pumpensysteme, Antriebsmodule und kompakte Industriemechanismen.
Das Modell A63ZYT045 bietet 141 W und eine Nennleistung von ca. von 0,45 N·m . ein Nenndrehmoment Dieses Modell eignet sich für schwerere Lastanwendungen, bei denen eine stärkere Leistung und eine stabile Geschwindigkeit erforderlich sind.
Das Modell A63ZYT050 bietet 157 W und eine Nennleistung von ca. von 0,5 N·m . ein Nenndrehmoment Es handelt sich um die Option mit der höheren Leistung in der aufgeführten Tabelle und kann für Geräte in Betracht gezogen werden, die eine stärkere Startleistung und eine höhere Dauerleistungsfähigkeit erfordern.
Die bürstenbehaftete Gleichstrommotorserie 63ZYT ist für Anwendungen konzipiert, bei denen der Motor echte mechanische Lasten antreiben muss und nicht nur im Leerlauf betrieben werden muss. Der Nenndrehmomentbereich von ca. 0,2 N·m bis 0,5 N·m ermöglicht dem Motor die Unterstützung schwererer Mechanismen, Flüssigkeitswiderstände, Reibungslasten oder Übertragungssysteme.
Bei OEM-Projekten sollte der tatsächliche Arbeitspunkt sorgfältig bewertet werden. Ingenieure sollten Nenndrehmoment, Spitzendrehmoment, Anlaufstrom, Lastschwankungen, Wärmeanstieg und Arbeitszyklus berücksichtigen. Die Auswahl des richtigen Modells kann dazu beitragen, die Systemstabilität zu verbessern und das Risiko einer Überhitzung oder unzureichenden Leistung zu verringern.
Die Leistungskurve liefert wichtige Informationen über den Zusammenhang zwischen Drehzahl, Drehmoment, Strom, Wirkungsgrad und Ausgangsleistung. Dies ist für Ingenieure bei der Auswahl des richtigen Motormodells hilfreich.
Wenn der Motor beispielsweise längere Zeit zu nahe am Stillstandsdrehmoment läuft, können Strom und Temperaturanstieg erheblich ansteigen. Wenn der Motor nur nach Leerlaufdrehzahl ausgewählt wird, kann es sein, dass die Endausrüstung unter tatsächlicher Last nicht die erforderliche Leistung erreicht. Modar Motor kann Kunden bei der Bewertung des geeigneten Arbeitsbereichs auf der Grundlage der Lastdaten und Testanforderungen des Kunden unterstützen.
Der bürstenbehaftete Gleichstrommotor 63ZYT kann mit verschiedenen Wellenstrukturen angepasst werden, um ihn an das Gerätedesign des Kunden anzupassen. Zu den gängigen Optionen gehören runde Welle, D-förmige Welle, flache Welle, Gewindewelle, Keilnutwelle, verlängerte Welle, Doppelwelle oder speziell bearbeitete Welle.
Dies ist besonders wichtig für Pumpenköpfe, Kupplungen, Riemenscheiben, Zahnräder und kundenspezifische Übertragungsmodule. Eine korrekte Wellenkonstruktion kann die Montagegenauigkeit verbessern und mechanische Vibrationen reduzieren.
Die vordere Motorabdeckung, der Positionierungsdurchmesser, die Befestigungslöcher und die Installationsschnittstelle können gemäß der Zeichnung des Kunden angepasst werden. Dadurch passt der Motor in bestehende Gerätegehäuse oder neue Produktdesigns.
Bei OEM-Ersatzprojekten ist die Montagekompatibilität oft einer der wichtigsten Faktoren. Modar Motor kann Zeichnungen oder Muster auswerten und dabei helfen, die Motorstruktur entsprechend anzupassen.
Obwohl die repräsentativen Modelle auf basieren 24V DC , kann die elektrische Leistung je nach Kundenwunsch angepasst werden. Mögliche Anpassungen umfassen die Optimierung von Spannung, Nenndrehzahl, Nenndrehmoment, Strom, Leistung und Effizienz.
Bei Anwendungen mit strengen Stromgrenzen oder Temperaturanstiegsanforderungen kann Modar Motor dabei helfen, zu beurteilen, ob ein maßgeschneidertes Wicklungsdesign erforderlich ist.
Anschlusskabellänge, Kabelabgangsrichtung, Anschlusstyp, Steckermodell und Verdrahtungsdefinition können für die Serienproduktion angepasst werden. Dies trägt dazu bei, die Montagezeit zu verkürzen und die Verkabelungskonsistenz in OEM-Geräten zu verbessern.
Die bürstenbehaftete Gleichstrommotorserie 63ZYT umfasst verschiedene Motorlängen und Leistungsstufen. Kunden können ein kürzeres Modell für kompakte Geräte oder ein längeres Modell für höhere Drehmoment- und Leistungsanforderungen wählen. Diese Flexibilität hilft Ingenieuren dabei, Leistung, Bauraum und Kosten in Einklang zu bringen.
Die bürstenbehaftete Gleichstrommotorserie 63ZYT bietet eine höhere Leistung als kleinere Plattformen mit bürstenbehafteten Gleichstrommotoren. Mit einer Nennleistung von bis zu ca. 157 W eignet er sich für Geräte, die eine stärkere Antriebsleistung in einer kompakten Gleichstrommotorstruktur benötigen.
Mit Optionen für Nenndrehmomente bis zu ca. 0,5 N·m eignet sich diese Serie für Pumpensysteme, Antriebsmechanismen und industrielle Antriebsmodule, die eine stabile Leistung unter Last benötigen.
Die 24-V-DC-Plattform wird häufig in der Automatisierung, Pumpenausrüstung und industriellen Steuerungssystemen eingesetzt. Dadurch lässt sich die bürstenbehaftete Gleichstrommotorserie 63ZYT einfacher in viele bestehende elektrische Architekturen integrieren.
Die bürstenbehaftete Gleichstrommotorserie 63ZYT bietet mehrere Leistungsstufen von mittlerer bis hoher Leistung. Kunden können das richtige Modell basierend auf Lastanforderung, Installationslänge, Strombegrenzung und erwartetem Betriebszustand auswählen.
Modar Motor unterstützt OEM- und ODM-Anpassungen für bürstenbehaftete Gleichstrommotoren, einschließlich Welle, Montageschnittstelle, Spannung, Drehzahl, Drehmoment, Kabel, Stecker und Leistungsparameter. Dies hilft Kunden, Motorlösungen zu entwickeln, die besser zu ihrem endgültigen Produktdesign passen.
Der bürstenbehaftete Gleichstrommotor 63ZYT eignet sich für Pumpenanwendungen, die ein höheres Drehmoment und eine stabile Drehzahl erfordern. Es kann in Flüssigkeitstransferpumpen, Umwälzpumpen, Sprühgeräten, Reinigungssystemen, kleinen Druckeinheiten und anderen flüssigkeitsbezogenen Antriebssystemen eingesetzt werden.
Bei Pumpenanwendungen kann sich das Lastdrehmoment je nach Viskosität, Druck, Durchflussrate und Betriebszustand des Mediums ändern. Daher sollten Kunden für eine genaue Motorauswahl den Pumpentyp, die Arbeitsgeschwindigkeit, die Strombegrenzung und den Arbeitszyklus angeben.
Die bürstenbehaftete Gleichstrommotorserie 63ZYT kann als Kernantriebsmotor in kompakten Industriemodulen eingesetzt werden. Es kann Riemen, Riemenscheiben, Kupplungen, Zahnräder oder kundenspezifische mechanische Strukturen antreiben. Aufgrund seiner höheren Ausgangsleistung eignet er sich für Anwendungen, bei denen kleinere Motoren möglicherweise nicht genügend Leistung bieten.
Typische Beispiele sind rotierende Antriebseinheiten, Verstellvorrichtungen, mechanische Übertragungsmodule und industrielle Hilfsgeräte.
Für elektrische Antriebsanwendungen kann der A63ZYT-Motor ein starkes Drehmoment und eine stabile Bewegung liefern. Es kann in Drehantrieben, Hebemechanismen, Ventilantriebsbaugruppen und automatischen Steuergeräten verwendet werden.
Beim Einsatz in Antriebssystemen ist es wichtig, Anlaufdrehmoment, Nennlast, Arbeitszyklus, Grenzposition, Stromschutz und Wärmeanstieg zu bewerten.
Der bürstenbehaftete Gleichstrommotor 63ZYT kann in Automatisierungsgeräten eingesetzt werden, die eine höhere Ausgangsleistung und einen stabilen Betrieb erfordern. Es kann in Zuführmechanismen, Kompaktförderern, rotierenden Plattformen, mechanischen Verstellsystemen und kundenspezifischen Bewegungsmodulen verwendet werden.
Für Automatisierungsgeräte sind ein zuverlässiger Wiederholbetrieb und eine stabile Chargenkonsistenz wichtig. Modar Motor kann eine maßgeschneiderte Motoranpassung entsprechend den tatsächlichen Lastbedingungen bieten.
Gewerbliche Maschinen erfordern häufig Motoren, die kompakt, zuverlässig und stark genug für den wiederholten Einsatz sind. Die A63ZYT-Serie kann in Verkaufsautomaten, Reinigungsgeräten, Verpackungsmaschinen, Anzeigesystemen und Büroautomationsgeräten eingesetzt werden.
Bei diesen Anwendungen sollten Motorgeräusch, Temperaturanstieg, Lebensdauer und Baugruppenstruktur bei der Auswahl berücksichtigt werden.
Der bürstenbehaftete Gleichstrommotor 63ZYT kann in kundenspezifische Übertragungssysteme integriert werden. Es kann mit Getrieben, Pumpenköpfen, Riemenscheiben, Kupplungen oder mechanischen Halterungen kombiniert werden. Modar Motor kann Mustertests und Parameteranpassungen basierend auf Kundenfeedback unterstützen.
Die folgenden technischen Daten gelten für den 6363 mm ZYT- Bürsten-Gleichstrommotor.
Nennspannungsoptionen: 24 V usw.
Nenngeschwindigkeit: 3000 U/min (kundenspezifisch)
Nenndrehmoment: 0,2–0,5 Nm (kundenspezifisch)
Ausgangsleistungsbereich: 63 ~ 157 W (kundenspezifisch)
63 mm Außendurchmesser
Maßgeschneiderte Abdeckungsmontagegröße
Kundenspezifische Kabellänge und Anschluss
kann mit Getriebe individuell angepasst werden
Gebürsteter Gleichstrommotor.pdf

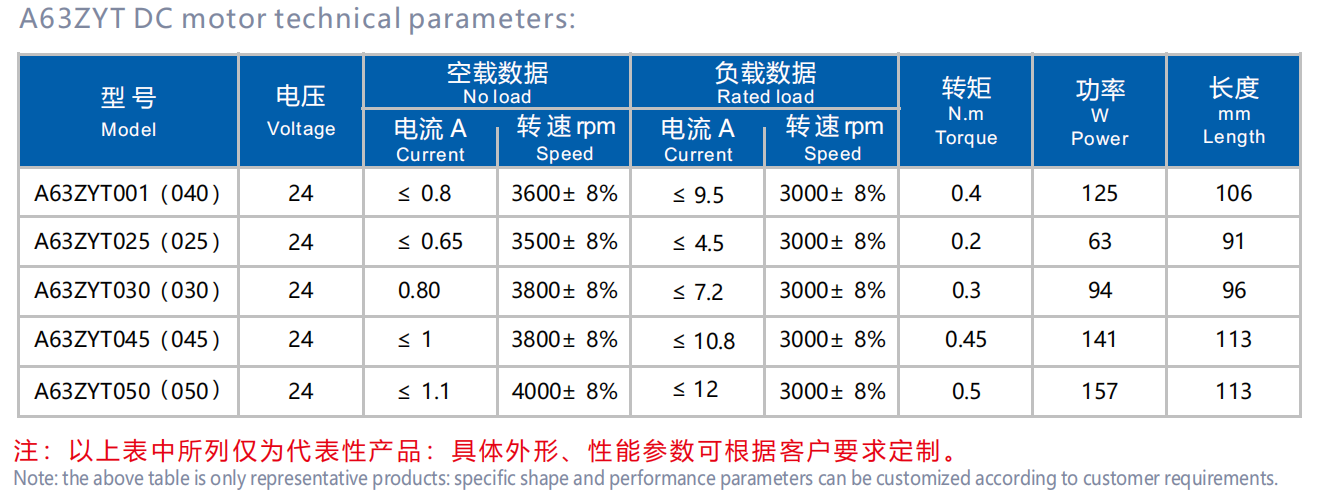

| Motoreigenschaften | |||||||||||||||
 |

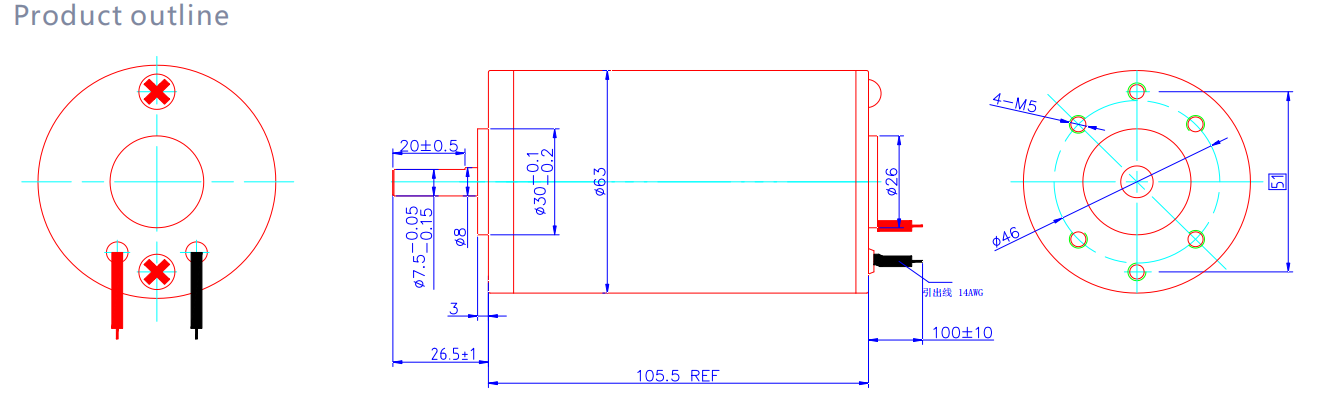

| 63ZYT Bürsten-Gleichstrommotorzeichnung |
 |

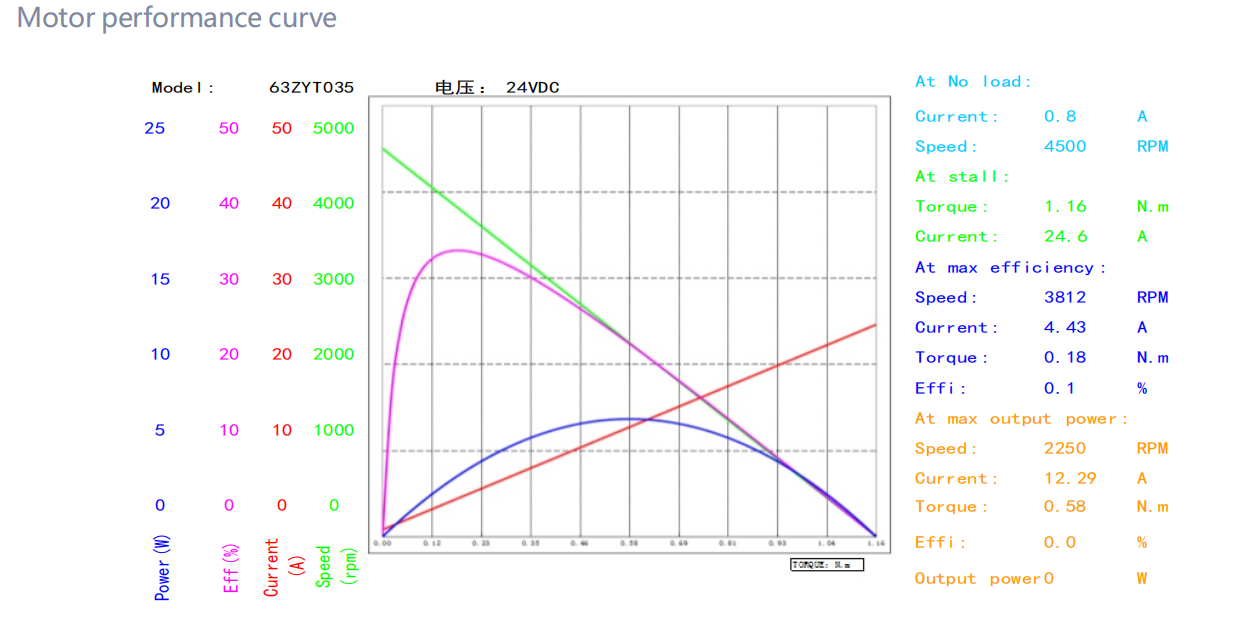

| Leistungskurve des bürstenbehafteten Gleichstrommotors 63ZYT |
 |
Der bürstenbehaftete Gleichstrommotor 63ZYT ist ein leistungsstarker bürstenbehafteter Gleichstrommotor, der für OEM-Geräte entwickelt wurde, die ein stärkeres Drehmoment, eine stabile Drehzahl und eine zuverlässige Leistung erfordern. Es eignet sich für Pumpen, industrielle Antriebssysteme, elektrische Antriebe, Automatisierungsgeräte und kommerzielle Maschinen.
Die repräsentative technische Tabelle zeigt 24-V-DC- Modelle. Andere Spannungsanforderungen können je nach Kundenanwendung, erforderlicher Geschwindigkeit, Drehmoment und Bestellmenge bewertet werden.
Gemäß den aufgeführten repräsentativen Daten liegt der Nennleistungsbereich bei etwa 63 W bis 157 W. Verschiedene Modelle bieten unterschiedliche Leistungsstufen für Anwendungen mit mittlerer und höherer Last.
Der repräsentative Nenndrehmomentbereich liegt bei etwa 0,2 Nm bis 0,5 Nm . Das endgültige Drehmoment hängt vom gewählten Modell, der Wicklungskonstruktion, der Drehzahl und dem tatsächlichen Betriebszustand ab.
Ja. Die bürstenbehaftete Gleichstrommotorserie 63ZYT eignet sich für viele Pumpenantriebsanwendungen, da sie ein stärkeres Drehmoment und eine höhere Leistungsabgabe bietet. Für eine genaue Auswahl sollten Kunden Pumpenlast, Arbeitsgeschwindigkeit, Durchflussbedarf, Druckzustand und Arbeitszyklus angeben.
Ja. Modar Motor kann Wellenlänge, Durchmesser, D-Schnitt, Flachwelle, Gewindewelle, Keilnut, Doppelwelle oder spezielle Wellenstrukturen gemäß Kundenzeichnungen oder Mustern anpassen.
Ja. Die Frontabdeckung, der Positionierungsdurchmesser, die Position der Montagelöcher und die Installationsschnittstelle können individuell an das Gerätedesign des Kunden oder die vorhandene Baugruppe angepasst werden.
Der Dauerbetrieb ist abhängig von Last, Strom, Temperaturanstieg, Kühlzustand und Einschaltdauer. Für den Langzeitbetrieb kann Modar Motor dabei helfen, den Arbeitspunkt zu bewerten und die richtige Motorkonfiguration zu empfehlen.
Bitte geben Sie Spannung, Zieldrehzahl, erforderliches Drehmoment, Lasttyp, Arbeitszyklus, Wellenzeichnung, Montagemaße, Strombegrenzung, Controller-Informationen, Arbeitsumgebung und geschätzte Bestellmenge an.
Ja. Modar Motor unterstützt OEM- und ODM-Anpassungen für A63ZYT-Gleichstrommotoren, einschließlich Spannung, Drehzahl, Drehmoment, Welle, Montagestruktur, Kabel, Stecker, Drehrichtung und Leistungsparameter.
