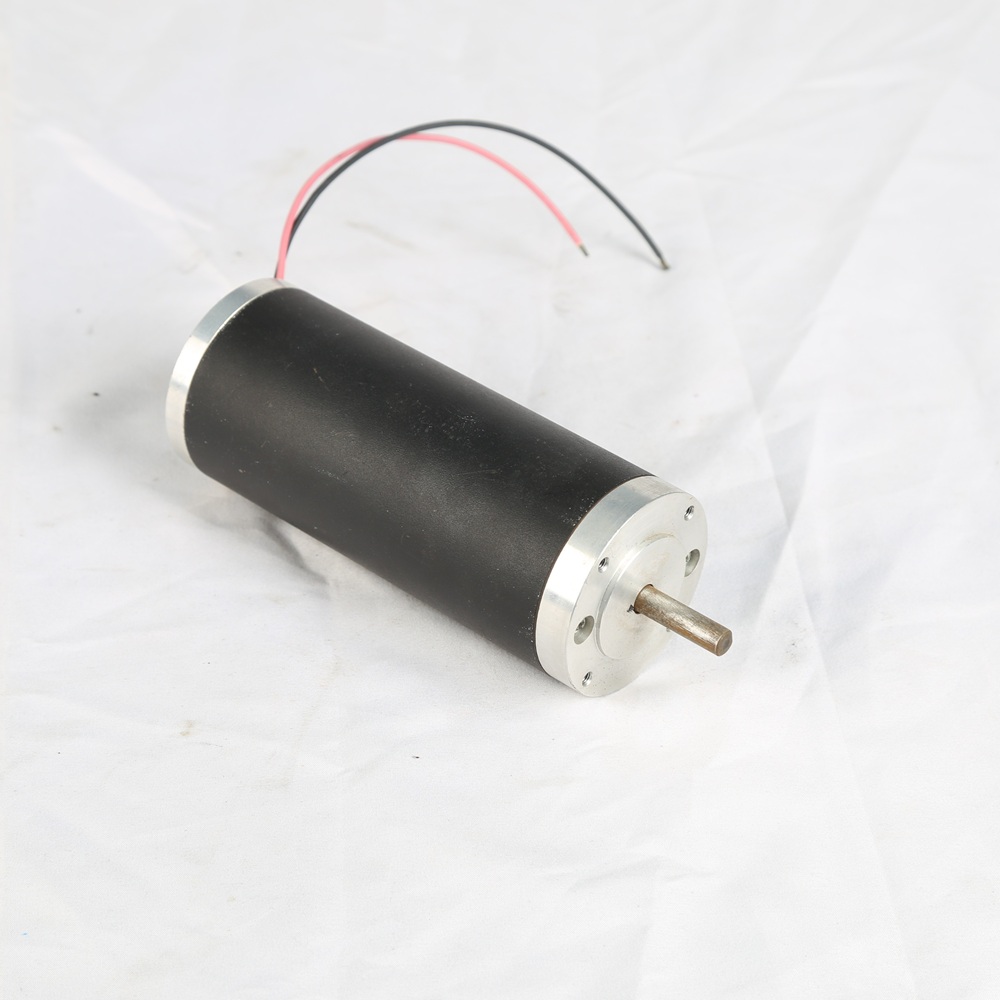

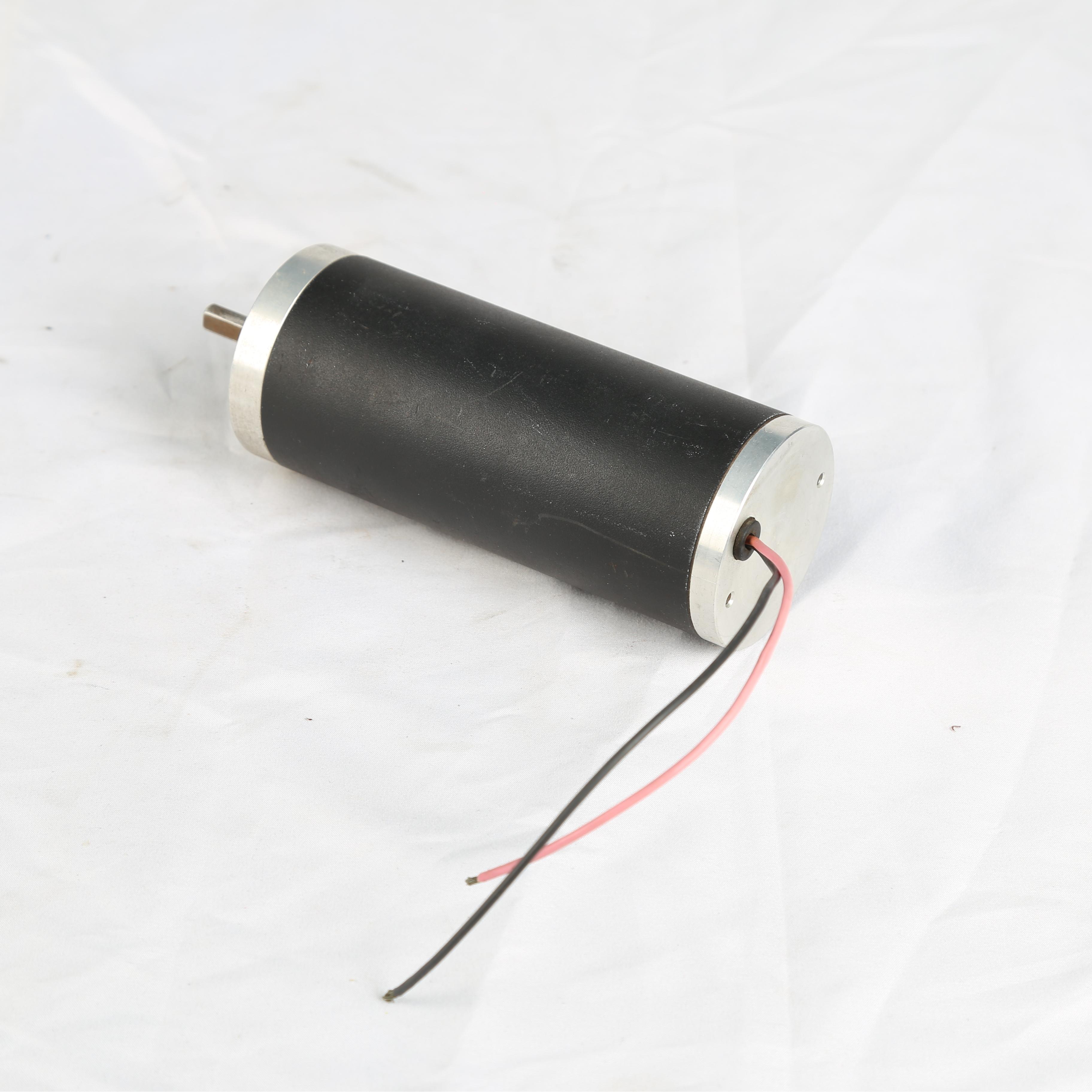

Le moteur CC de la série A63ZYT est un haute puissance de 24 V moteur CC à balais conçu pour les équipements OEM qui nécessitent des performances de sortie plus élevées, une vitesse de fonctionnement stable et une intégration mécanique fiable. Par rapport aux petites plates-formes de moteurs CC à balais, la série A63ZYT offre une puissance nominale plus élevée, une capacité de couple plus élevée et un corps de moteur plus robuste, ce qui la rend adaptée aux systèmes de pompes, aux modules d'entraînement industriels, aux actionneurs électriques, aux machines commerciales et aux équipements de transmission personnalisés.
Selon les paramètres techniques représentatifs, la série A63ZYT comprend plusieurs modèles avec une puissance nominale d'environ 63 W à 157 W et un couple nominal d'environ 0,2 N·m à 0,5 N·m . Les modèles répertoriés fonctionnent sur une plate-forme 24 V CC , avec des vitesses nominales généralement autour de 3 000 tr/min , selon la configuration sélectionnée. Cela fait de la série A63ZYT un choix judicieux pour les applications dans lesquelles les moteurs compacts ne fournissent pas suffisamment de puissance ou de capacité de charge.
Pour les acheteurs OEM, Modar Motor peut fournir des solutions de moteurs personnalisées en fonction des conditions de travail et de la conception de l'assemblage du client. Les options de personnalisation peuvent inclure la tension, la vitesse, le couple, l'arbre de sortie, l'interface de montage, le fil conducteur, le connecteur, le sens de rotation, la courbe de performances et la longueur du moteur.
63ZYT
Moteur Modar
63mm
63-157W
0,2 ~ 0,5 Nm
24V
100% cuivre pur
2
environ 30 jours
Le moteur CC à balais 63ZYT est développé pour les applications qui nécessitent plus de puissance de sortie que les petits moteurs CC standard. Avec un châssis moteur plus grand et une plage de puissance plus élevée, cette série convient aux équipements où le couple de démarrage, la stabilité de la charge et la réserve de puissance sont importants.
Le moteur CC à balais 63ZYT est particulièrement utile pour les produits OEM qui ont besoin d'une source d'entraînement compacte mais plus puissante. Il peut être connecté à des têtes de pompe, des accouplements, des courroies, des poulies, des boîtes de vitesses ou des systèmes de transmission conçus par le client. Pour les fabricants d'équipements, la série A63ZYT offre une plate-forme moteur pratique lorsque l'application nécessite des performances fiables dans des conditions de charge plus élevées.
Les modèles représentatifs de la série de moteurs CC à balais 63ZYT sont basés sur une plate-forme d'entrée 24 V CC . Le 24 V CC est largement utilisé dans les équipements de contrôle industriel, les systèmes de pompes, les dispositifs d'automatisation, les modules d'actionneurs et les machines commerciales car il est relativement facile à intégrer aux alimentations CC et aux systèmes de contrôle.
Pour les clients qui utilisent déjà une plateforme de contrôle 24 V, la série A63ZYT peut simplifier l'appariement électrique. Si l'application nécessite une tension différente, Modar Motor peut évaluer des solutions de bobinage personnalisées en fonction de la vitesse, du couple, de la limite de courant et de la quantité de commande requis.
Le tableau des produits comprend plusieurs modèles représentatifs, notamment A63ZYT001, A63ZYT025, A63ZYT030, A63ZYT045 et A63ZYT050 . Ces modèles offrent différents niveaux de sortie pour différentes exigences de charge.
Le modèle A63ZYT025 fournit une puissance nominale d'environ 63 W et un couple nominal de 0,2 N·m . Il convient aux applications qui nécessitent une sortie plus élevée que les petits moteurs à courant continu à balais, mais qui ne nécessitent pas le niveau de puissance maximal de la plate-forme A63ZYT.
Le modèle A63ZYT030 offre une puissance nominale d'environ 94 W et un couple nominal de 0,3 N·m . Il s'agit d'une option équilibrée pour les équipements OEM qui nécessitent des performances d'entraînement fiables, un couple modéré et une vitesse nominale stable.
Le modèle A63ZYT001 fournit une puissance nominale d'environ 125 W et un couple nominal de 0,4 N·m . Il convient aux applications nécessitant une puissance mécanique plus élevée, telles que les systèmes de pompes, les modules d'entraînement et les mécanismes industriels compacts.
Le modèle A63ZYT045 offre une puissance nominale d'environ 141 W et un couple nominal de 0,45 N·m . Ce modèle convient aux applications à charge plus lourde où une puissance plus élevée et une vitesse stable sont requises.
Le modèle A63ZYT050 fournit une puissance nominale d'environ 157 W et un couple nominal de 0,5 N·m . Il s'agit de l'option la plus performante dans le tableau répertorié et peut être envisagée pour les équipements nécessitant des performances de démarrage plus élevées et une capacité de puissance continue plus élevée.
La série de moteurs CC à balais 63ZYT est conçue pour les applications dans lesquelles le moteur doit entraîner des charges mécaniques réelles, et non seulement fonctionner dans des conditions à vide. La plage de couple nominal d'environ 0,2 N·m à 0,5 N·m permet au moteur de supporter des mécanismes, une résistance aux fluides, une charge de friction ou des systèmes de transmission plus lourds.
Pour les projets OEM, le point de fonctionnement réel doit être évalué avec soin. Les ingénieurs doivent prendre en compte le couple nominal, le couple maximal, le courant de démarrage, les fluctuations de charge, l'échauffement et le cycle de service. La sélection du bon modèle peut contribuer à améliorer la stabilité du système et à réduire le risque de surchauffe ou de puissance insuffisante.
La courbe de performance fournit des informations importantes sur la relation entre la vitesse, le couple, le courant, le rendement et la puissance de sortie. Ceci est utile aux ingénieurs lors de la sélection du modèle de moteur correct.
Par exemple, si le moteur fonctionne trop près du couple de décrochage pendant une longue période, l'augmentation du courant et de la température peut augmenter considérablement. Si le moteur est sélectionné uniquement en fonction de la vitesse à vide, l'équipement final peut ne pas parvenir à atteindre la puissance requise sous charge réelle. Modar Motor peut aider les clients à évaluer la zone de travail appropriée en fonction des données de charge et des exigences de test du client.
Le moteur CC à balais 63ZYT peut être personnalisé avec différentes structures d'arbre pour correspondre à la conception de l'équipement du client. Les options courantes incluent l'arbre rond, l'arbre coupé en D, l'arbre plat, l'arbre fileté, l'arbre à rainure de clavette, l'arbre allongé, l'arbre double ou l'arbre usiné spécial.
Ceci est particulièrement important pour les têtes de pompe, les accouplements, les poulies, les engrenages et les modules de transmission personnalisés. Une conception d'arbre correcte peut améliorer la précision de l'assemblage et réduire les vibrations mécaniques.
Le capot avant du moteur, le diamètre de positionnement, les trous de montage et l'interface d'installation peuvent être personnalisés selon le dessin du client. Cela permet au moteur de s'adapter aux boîtiers d'équipement existants ou aux nouvelles conceptions de produits.
Pour les projets de remplacement OEM, la compatibilité de montage est souvent l'un des facteurs les plus importants. Modar Motor peut évaluer des dessins ou des échantillons et aider à ajuster la structure du moteur en conséquence.
Bien que les modèles représentatifs soient basés sur 24 V DC , les performances électriques peuvent être ajustées en fonction des besoins du client. La personnalisation possible inclut l'optimisation de la tension, de la vitesse nominale, du couple nominal, du courant, de la puissance et de l'efficacité.
Pour les applications avec des limites de courant strictes ou des exigences d'échauffement, Modar Motor peut aider à évaluer si une conception de bobinage personnalisée est nécessaire.
La longueur du fil de connexion, la direction de sortie du câble, le type de terminal, le modèle de connecteur et la définition du câblage peuvent être personnalisés pour la production par lots. Cela permet de réduire le temps d'assemblage et d'améliorer la cohérence du câblage dans les équipements OEM.
La série de moteurs CC à balais 63ZYT comprend différentes longueurs de moteur et niveaux de sortie. Les clients peuvent choisir un modèle plus court pour un équipement compact ou un modèle plus long pour des besoins de couple et de puissance plus élevés. Cette flexibilité aide les ingénieurs à équilibrer les performances, l'espace d'installation et le coût.
La série de moteurs CC à balais 63ZYT fournit une puissance plus élevée que les petites plates-formes de moteurs CC à balais. Avec une puissance nominale allant jusqu'à environ 157 W , il convient aux équipements nécessitant une capacité d'entraînement plus élevée dans une structure de moteur à courant continu compacte.
Avec des options de couple nominal allant jusqu'à environ 0,5 N·m , cette série convient aux systèmes de pompes, aux mécanismes d'actionneurs et aux modules d'entraînement industriels qui nécessitent une sortie stable sous charge.
La plate-forme 24 V CC est largement utilisée dans l'automatisation, les équipements de pompage et les systèmes de contrôle industriel. Cela rend la série de moteurs CC à balais 63ZYT plus facile à intégrer dans de nombreuses architectures électriques existantes.
La série de moteurs CC à balais 63ZYT offre plusieurs niveaux de sortie allant de la puissance moyenne à la puissance élevée. Les clients peuvent sélectionner le modèle correct en fonction des exigences de charge, de la longueur d'installation, de la limite de courant et des conditions de fonctionnement attendues.
Modar Motor prend en charge la personnalisation OEM et ODM pour les moteurs à courant continu à balais, y compris l'arbre, l'interface de montage, la tension, la vitesse, le couple, le câble, le connecteur et les paramètres de performance. Cela aide les clients à développer des solutions de moteur qui correspondent mieux à la conception de leur produit final.
Le moteur CC à balais 63ZYT convient aux applications de pompe qui nécessitent un couple plus élevé et une vitesse stable. Il peut être utilisé dans les pompes de transfert de liquide, les pompes de circulation, les équipements de pulvérisation, les systèmes de nettoyage, les petites unités de pression et autres systèmes d'entraînement liés aux fluides.
Pour les applications de pompes, le couple de charge peut changer en fonction de la viscosité du fluide, de la pression, du débit et des conditions de fonctionnement. Par conséquent, les clients doivent fournir le type de pompe, la vitesse de travail, la limite de courant et le cycle de service pour une sélection précise du moteur.
La série de moteurs CC à balais 63ZYT peut être utilisée comme moteur d'entraînement principal dans des modules industriels compacts. Il peut entraîner des courroies, des poulies, des accouplements, des engrenages ou des structures mécaniques personnalisées. Sa puissance de sortie plus élevée le rend adapté aux applications où les moteurs plus petits peuvent ne pas fournir suffisamment de performances.
Des exemples typiques incluent les unités d'entraînement rotatives, les dispositifs de réglage, les modules de transmission mécanique et les équipements industriels auxiliaires.
Pour les applications d'actionneurs électriques, le moteur A63ZYT peut fournir un couple élevé et un mouvement stable. Il peut être utilisé dans les actionneurs rotatifs, les mécanismes de levage, les ensembles d'entraînement de vannes et les dispositifs de contrôle automatique.
Lorsqu'il est utilisé dans des systèmes d'actionneurs, il est important d'évaluer le couple de démarrage, la charge nominale, le cycle de service, la position limite, la protection actuelle et l'échauffement.
Le moteur CC à balais 63ZYT peut être appliqué dans les équipements d'automatisation qui nécessitent une puissance de sortie plus élevée et un fonctionnement stable. Il peut être utilisé dans les mécanismes d'alimentation, les convoyeurs compacts, les plates-formes rotatives, les systèmes de réglage mécanique et les modules de mouvement personnalisés.
Pour les équipements d’automatisation, un fonctionnement répété fiable et une cohérence stable des lots sont importants. Modar Motor peut fournir une adaptation de moteur personnalisée en fonction des conditions de charge réelles.
Les machines commerciales nécessitent souvent des moteurs compacts, fiables et suffisamment puissants pour une utilisation répétée. La série A63ZYT peut être utilisée dans les distributeurs automatiques, les équipements de nettoyage, les machines d'emballage, les systèmes d'affichage et les appareils de bureautique.
Dans ces applications, le bruit du moteur, l'échauffement, la durée de vie et la structure d'assemblage doivent être pris en compte lors de la sélection.
Le moteur CC à balais 63ZYT peut être intégré aux systèmes de transmission conçus par le client. Il peut être associé à des boîtes de vitesses, des têtes de pompe, des poulies, des accouplements ou des supports mécaniques. Modar Motor peut prendre en charge les tests d'échantillons et l'ajustement des paramètres en fonction des commentaires des clients.
Les données techniques suivantes s'appliquent au 63mm 63 ZYT moteur CC à balais .
Options de tension nominale : 24 V, etc.
Vitesse nominale : 3000 tr/min (personnalisé)
Couple nominal : 0,2 ~ 0,5 Nm (personnalisé)
Plage de puissance de sortie : 63 ~ 157 W (personnalisé)
diamètre extérieur 63 mm
Taille de montage du couvercle personnalisée
Longueur de câble et borne personnalisées
peut être personnalisé avec boîte de vitesses
Moteur à courant continu brossé.pdf
| Caractéristiques du moteur | |||||||||||||||
 |
| Dessin du moteur à courant continu brossé 63ZYT |
 |
| Courbe de performances du moteur à courant continu brossé 63ZYT |
 |
Le moteur CC à balais 63ZYT est un moteur CC à balais haute puissance conçu pour les équipements OEM qui nécessitent un couple plus fort, une vitesse stable et une sortie fiable. Il convient aux pompes, aux systèmes d'entraînement industriels, aux actionneurs électriques, aux équipements d'automatisation et aux machines commerciales.
Le tableau technique représentatif montre les modèles 24V DC . D'autres exigences de tension peuvent être évaluées en fonction de l'application du client, de la vitesse requise, du couple et de la quantité commandée.
Selon les données représentatives répertoriées, la plage de puissance nominale est d'environ 63 W à 157 W. Différents modèles offrent différents niveaux de puissance pour les applications à charge moyenne et élevée.
La plage de couple nominal représentative est d'environ 0,2 N·m à 0,5 N·m . Le couple final dépend du modèle sélectionné, de la conception du bobinage, de la vitesse et des conditions de travail réelles.
Oui. La série de moteurs CC à balais 63ZYT convient à de nombreuses applications d'entraînement de pompes car elle offre un couple plus fort et une puissance de sortie plus élevée. Pour une sélection précise, les clients doivent fournir la charge de la pompe, la vitesse de travail, le débit requis, les conditions de pression et le cycle de service.
Oui. Modar Motor peut personnaliser la longueur de l'arbre, le diamètre, la coupe en D, l'arbre plat, l'arbre fileté, la rainure de clavette, l'arbre double ou les structures d'arbre spéciales selon les dessins ou les échantillons du client.
Oui. Le capot avant, le diamètre de positionnement, la position du trou de montage et l'interface d'installation peuvent être personnalisés pour correspondre à la conception de l'équipement du client ou à l'assemblage existant.
Le fonctionnement continu dépend de la charge, du courant, de l'augmentation de la température, des conditions de refroidissement et du cycle de service. Pour un fonctionnement de longue durée, Modar Motor peut aider à évaluer le point de fonctionnement et recommander la bonne configuration du moteur.
Veuillez fournir la tension, la vitesse cible, le couple requis, le type de charge, le cycle de travail, le dessin de l'arbre, les dimensions de montage, la limite de courant, les informations sur le contrôleur, l'environnement de travail et la quantité de commande estimée.
Oui. Modar Motor prend en charge la personnalisation OEM et ODM pour les moteurs à courant continu A63ZYT, y compris la tension, la vitesse, le couple, l'arbre, la structure de montage, le câble, le connecteur, le sens de rotation et les paramètres de performance.
