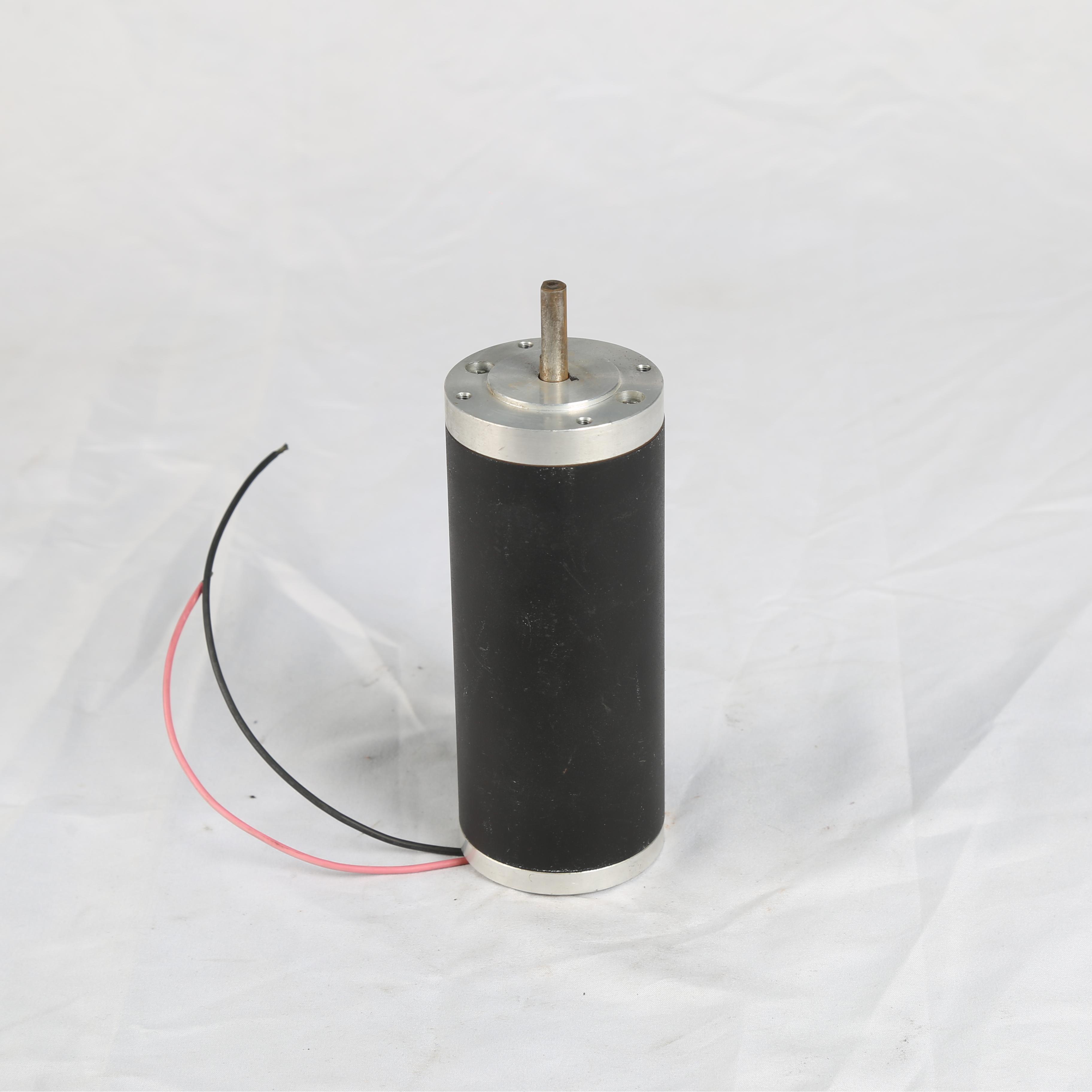

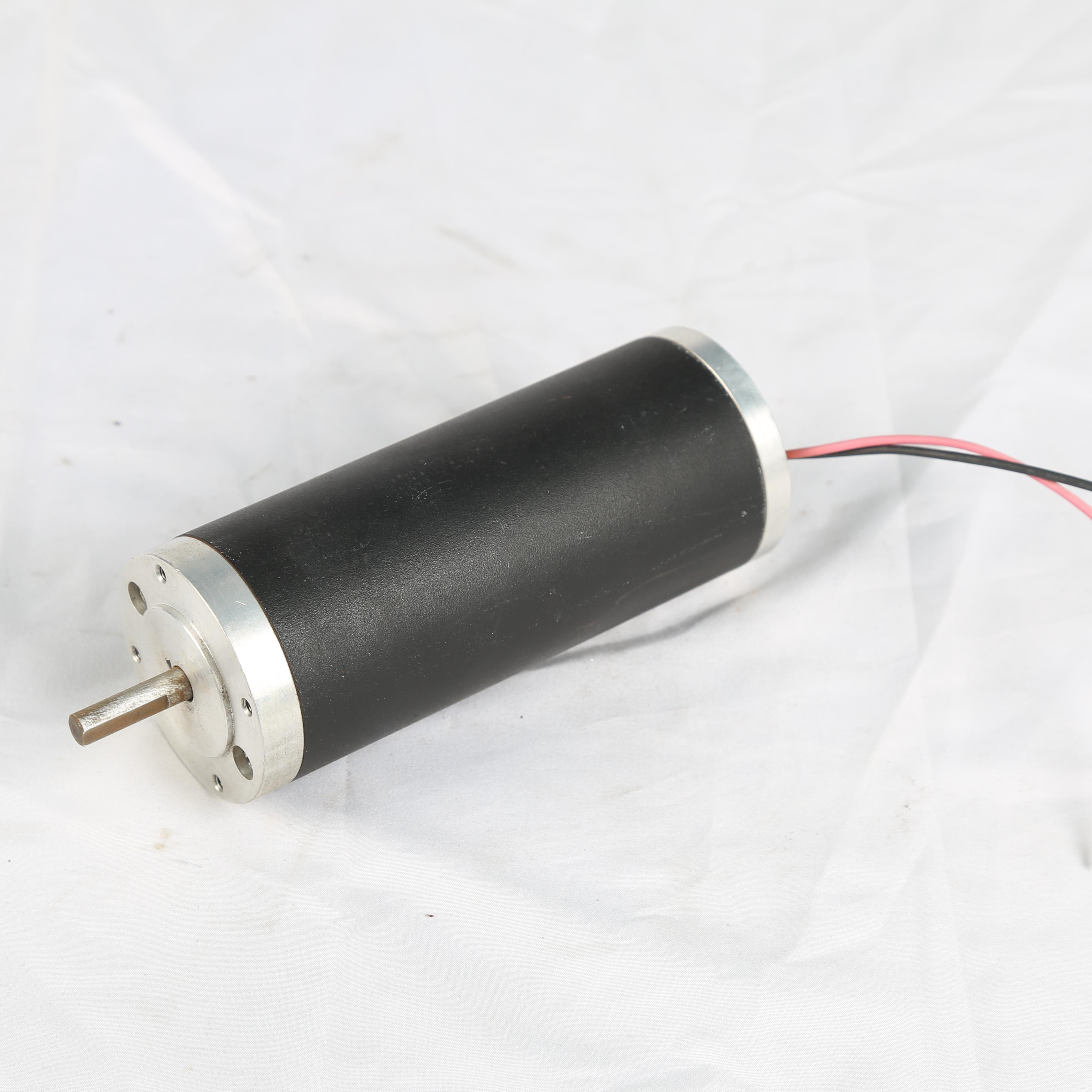

Il motore CC serie A63ZYT è un ad alta potenza motore CC con spazzole da 24 V progettato per apparecchiature OEM che richiedono prestazioni di uscita più elevate, velocità di funzionamento stabile e integrazione meccanica affidabile. Rispetto alle piattaforme di motori CC con spazzole più piccole, la serie A63ZYT fornisce una potenza nominale più elevata, una capacità di coppia più elevata e un corpo motore più robusto, rendendola adatta per sistemi di pompaggio, moduli di azionamento industriali, attuatori elettrici, macchinari commerciali e apparecchiature di trasmissione personalizzate.
Secondo i parametri tecnici rappresentativi, la serie A63ZYT comprende diversi modelli con potenza nominale da circa 63 W a 157 W e coppia nominale da circa 0,2 N·m a 0,5 N·m . I modelli elencati funzionano su una piattaforma a 24 V CC , con velocità nominali generalmente intorno ai 3000 giri/min , a seconda della configurazione selezionata. Ciò rende la serie A63ZYT una scelta vincente per le applicazioni in cui i motori compatti potrebbero non fornire potenza o capacità di carico sufficienti.
Per gli acquirenti OEM, Modar Motor può fornire soluzioni di motori personalizzate in base alle condizioni di lavoro del cliente e al progetto di assemblaggio. Le opzioni di personalizzazione possono includere tensione, velocità, coppia, albero di uscita, interfaccia di montaggio, cavo, connettore, senso di rotazione, curva delle prestazioni e lunghezza del motore.
63ZYT
Motore Modar
63 mm
63-157W
0,2~0,5 Nm
24 V
Rame puro al 100%.
2
circa 30 giorni
Il motore DC con spazzole 63ZYT è sviluppato per applicazioni che richiedono una maggiore potenza in uscita rispetto ai piccoli motori DC standard. Con un telaio del motore più grande e una gamma di potenza più elevata, questa serie è adatta per apparecchiature in cui la coppia di avviamento, la stabilità del carico e la riserva di potenza sono importanti.
Il motore DC con spazzole 63ZYT è particolarmente utile per i prodotti OEM che necessitano di una fonte di azionamento compatta ma più potente. Può essere collegato a teste di pompe, giunti, cinghie, pulegge, riduttori o sistemi di trasmissione progettati dal cliente. Per i produttori di apparecchiature, la serie A63ZYT offre una pratica piattaforma di motori quando l'applicazione richiede prestazioni affidabili in condizioni di carico più elevate.
I modelli rappresentativi della serie di motori CC con spazzole 63ZYT si basano su una piattaforma di ingresso a 24 V CC . La tensione a 24 V CC è ampiamente utilizzata in apparecchiature di controllo industriale, sistemi di pompe, dispositivi di automazione, moduli attuatori e macchinari commerciali perché è relativamente facile da integrare con alimentatori CC e sistemi di controllo.
Per i clienti che utilizzano già una piattaforma di controllo a 24 V, la serie A63ZYT può semplificare l'abbinamento elettrico. Se l'applicazione richiede una tensione diversa, Modar Motor può valutare soluzioni di avvolgimento personalizzate in base alla velocità, alla coppia, al limite di corrente e alla quantità ordinata richiesti.
La tabella dei prodotti comprende diversi modelli rappresentativi, tra cui A63ZYT001, A63ZYT025, A63ZYT030, A63ZYT045 e A63ZYT050 . Questi modelli forniscono diversi livelli di uscita per diversi requisiti di carico.
Il modello A63ZYT025 fornisce una potenza nominale di circa 63 W e una coppia nominale di 0,2 N·m . È adatto per applicazioni che richiedono una potenza maggiore rispetto ai motori CC con spazzole più piccoli ma non richiedono il livello di potenza massimo della piattaforma A63ZYT.
Il modello A63ZYT030 offre una potenza nominale di circa 94 W e una coppia nominale di 0,3 N·m . È un'opzione bilanciata per le apparecchiature OEM che necessitano di prestazioni di guida affidabili, coppia moderata e velocità nominale stabile.
Il modello A63ZYT001 fornisce una potenza nominale di circa 125 W e una coppia nominale di 0,4 N·m . È adatto per applicazioni che richiedono una maggiore potenza meccanica, come sistemi di pompe, moduli di azionamento e meccanismi industriali compatti.
Il modello A63ZYT045 offre una potenza nominale di circa 141 W e una coppia nominale di 0,45 N·m . Questo modello è adatto per applicazioni con carichi più pesanti in cui sono richieste una potenza maggiore e una velocità stabile.
Il modello A63ZYT050 fornisce una potenza nominale di circa 157 W e una coppia nominale di 0,5 N·m . È l'opzione a rendimento più elevato nella tabella elencata e può essere presa in considerazione per apparecchiature che richiedono prestazioni di avviamento più elevate e una maggiore capacità di potenza continua.
La serie di motori CC con spazzole 63ZYT è progettata per applicazioni in cui il motore deve azionare carichi meccanici reali, non solo funzionare in condizioni di assenza di carico. L'intervallo di coppia nominale compreso tra circa 0,2 N·m e 0,5 N·m consente al motore di supportare meccanismi più pesanti, resistenza ai fluidi, carichi di attrito o sistemi di trasmissione.
Per i progetti OEM, l'effettivo punto di lavoro deve essere valutato attentamente. Gli ingegneri dovrebbero considerare la coppia nominale, la coppia di picco, la corrente di avviamento, la fluttuazione del carico, l'aumento di calore e il ciclo di lavoro. La selezione del modello corretto può aiutare a migliorare la stabilità del sistema e ridurre il rischio di surriscaldamento o di produzione insufficiente.
La curva delle prestazioni fornisce informazioni importanti sulla relazione tra velocità, coppia, corrente, efficienza e potenza di uscita. Ciò è utile per gli ingegneri quando selezionano il modello di motore corretto.
Ad esempio, se il motore funziona troppo vicino alla coppia di stallo per un lungo periodo, l'aumento di corrente e temperatura potrebbe aumentare in modo significativo. Se il motore viene selezionato solo in base alla velocità a vuoto, l'apparecchiatura finale potrebbe non riuscire a raggiungere la potenza richiesta sotto carico effettivo. Modar Motor può aiutare i clienti a valutare l'area di lavoro adatta in base ai dati di carico e ai requisiti di test del cliente.
Il motore CC con spazzole 63ZYT può essere personalizzato con diverse strutture dell'albero per adattarsi al design dell'apparecchiatura del cliente. Le opzioni comuni includono albero tondo, albero con taglio a D, albero piatto, albero filettato, albero con chiavetta, albero prolungato, doppio albero o albero lavorato speciale.
Ciò è particolarmente importante per teste di pompe, giunti, pulegge, ingranaggi e moduli di trasmissione personalizzati. Una corretta progettazione dell'albero può migliorare la precisione dell'assemblaggio e ridurre le vibrazioni meccaniche.
Il coperchio anteriore del motore, il diametro di posizionamento, i fori di montaggio e l'interfaccia di installazione possono essere personalizzati in base al disegno del cliente. Ciò aiuta il motore ad adattarsi agli alloggiamenti delle apparecchiature esistenti o ai progetti di nuovi prodotti.
Per i progetti di sostituzione OEM, la compatibilità di montaggio è spesso uno dei fattori più importanti. Modar Motor può valutare disegni o campioni e aiutare a regolare di conseguenza la struttura del motore.
Sebbene i modelli rappresentativi siano basati su 24 V CC , le prestazioni elettriche possono essere regolate in base alle esigenze del cliente. La possibile personalizzazione include l'ottimizzazione di tensione, velocità nominale, coppia nominale, corrente, potenza ed efficienza.
Per applicazioni con rigidi limiti di corrente o requisiti di aumento della temperatura, Modar Motor può aiutare a valutare se è necessario un progetto di avvolgimento personalizzato.
La lunghezza del cavo, la direzione di uscita del cavo, il tipo di terminale, il modello di connettore e la definizione del cablaggio possono essere personalizzati per la produzione in batch. Ciò aiuta a ridurre i tempi di assemblaggio e migliora la coerenza del cablaggio nelle apparecchiature OEM.
La serie di motori CC con spazzole 63ZYT comprende diverse lunghezze di motore e livelli di uscita. I clienti possono scegliere un modello più corto per apparecchiature compatte o un modello più lungo per requisiti di coppia e potenza più elevati. Questa flessibilità aiuta gli ingegneri a bilanciare prestazioni, spazio di installazione e costi.
La serie di motori CC con spazzole 63ZYT fornisce una potenza maggiore rispetto alle piattaforme di motori CC con spazzole più piccole. Con una potenza nominale fino a circa 157 W , è adatto per apparecchiature che richiedono una maggiore capacità di azionamento in una struttura compatta del motore CC.
Con opzioni di coppia nominale fino a circa 0,5 Nm , questa serie è adatta per sistemi di pompe, meccanismi attuatori e moduli di azionamento industriali che necessitano di un'uscita stabile sotto carico.
La piattaforma a 24 V CC è ampiamente utilizzata nell'automazione, nelle apparecchiature di pompaggio e nei sistemi di controllo industriale. Ciò rende la serie di motori CC con spazzole 63ZYT più facile da integrare in molte architetture elettriche esistenti.
La serie di motori CC con spazzole 63ZYT offre molteplici livelli di uscita da potenza media a potenza elevata. I clienti possono selezionare il modello corretto in base ai requisiti di carico, alla lunghezza di installazione, al limite di corrente e alle condizioni operative previste.
Modar Motor supporta la personalizzazione OEM e ODM per motori DC con spazzole, inclusi albero, interfaccia di montaggio, tensione, velocità, coppia, cavo, connettore e parametri prestazionali. Ciò aiuta i clienti a sviluppare soluzioni motoristiche che si adattino meglio alla progettazione del prodotto finale.
Il motore CC con spazzole 63ZYT è adatto per applicazioni con pompe che richiedono una coppia più elevata e una velocità stabile. Può essere utilizzato in pompe di trasferimento di liquidi, pompe di circolazione, apparecchiature di spruzzatura, sistemi di pulizia, piccole unità di pressione e altri sistemi di azionamento relativi ai fluidi.
Per le applicazioni con pompe, la coppia di carico può variare in base alla viscosità del mezzo, alla pressione, alla portata e alle condizioni operative. Pertanto, i clienti dovrebbero fornire il tipo di pompa, la velocità di lavoro, il limite di corrente e il ciclo di lavoro per una selezione accurata del motore.
La serie di motori CC con spazzole 63ZYT può essere utilizzata come motore di azionamento principale in moduli industriali compatti. Può azionare cinghie, pulegge, giunti, ingranaggi o strutture meccaniche personalizzate. La sua maggiore potenza lo rende adatto per applicazioni in cui i motori più piccoli potrebbero non fornire prestazioni sufficienti.
Esempi tipici includono unità di azionamento rotanti, dispositivi di regolazione, moduli di trasmissione meccanica e apparecchiature industriali ausiliarie.
Per le applicazioni con attuatori elettrici, il motore A63ZYT può fornire una coppia elevata e un movimento stabile. Può essere utilizzato in attuatori rotanti, meccanismi di sollevamento, gruppi di azionamento di valvole e dispositivi di controllo automatico.
Quando utilizzato nei sistemi di attuatori, è importante valutare la coppia di avviamento, il carico nominale, il ciclo di lavoro, la posizione limite, la protezione di corrente e l'aumento di calore.
Il motore CC con spazzole 63ZYT può essere applicato in apparecchiature di automazione che richiedono una maggiore potenza di uscita e un funzionamento stabile. Può essere utilizzato in meccanismi di alimentazione, trasportatori compatti, piattaforme rotanti, sistemi di regolazione meccanica e moduli di movimento personalizzati.
Per le apparecchiature di automazione sono importanti il funzionamento ripetuto affidabile e la consistenza stabile dei lotti. Modar Motor può fornire un abbinamento personalizzato del motore in base alle condizioni di carico effettive.
Le macchine commerciali spesso richiedono motori compatti, affidabili e sufficientemente robusti per un uso ripetuto. La serie A63ZYT può essere utilizzata in distributori automatici, attrezzature per la pulizia, macchine per l'imballaggio, sistemi di visualizzazione e dispositivi di automazione dell'ufficio.
In queste applicazioni, durante la selezione è necessario considerare il rumore del motore, l'aumento di temperatura, la durata e la struttura dell'assemblaggio.
Il motore DC con spazzole 63ZYT può essere integrato nei sistemi di trasmissione progettati dal cliente. Può essere abbinato a riduttori, testate pompa, pulegge, giunti o staffe meccaniche. Modar Motor può supportare test su campioni e regolazione dei parametri in base al feedback dei clienti.
I seguenti dati tecnici si applicano al 63mm 63ZYT da motore DC con spazzole .
Opzioni di tensione nominale: 24 V ecc.
Velocità nominale: 3000 giri/min (personalizzato)
Coppia nominale: 0,2~0,5 Nm (personalizzato)
Intervallo di potenza in uscita: 63~157 W (personalizzato)
Diametro esterno 63 mm
Dimensioni di montaggio del coperchio personalizzate
Lunghezza del cavo e terminale personalizzati
può essere personalizzato con cambio
| Caratteristiche motorie | |||||||||||||||
 |
| Disegno del motore CC spazzolato 63ZYT |
 |
| Curva delle prestazioni del motore CC spazzolato 63ZYT |
 |
Il motore CC con spazzole 63ZYT è un motore CC con spazzole ad alta potenza progettato per apparecchiature OEM che richiedono una coppia maggiore, una velocità stabile e un'uscita affidabile. È adatto per pompe, sistemi di azionamento industriali, attuatori elettrici, apparecchiature di automazione e macchinari commerciali.
La tabella tecnica rappresentativa mostra i modelli a 24 V CC . Altri requisiti di tensione possono essere valutati in base all'applicazione del cliente, alla velocità richiesta, alla coppia e alla quantità ordinata.
Secondo i dati rappresentativi elencati, l'intervallo di potenza nominale è compreso tra circa 63 W e 157 W. Modelli diversi forniscono livelli di potenza diversi per applicazioni a carico medio e elevato.
L'intervallo di coppia nominale rappresentativo è compreso tra circa 0,2 N·m e 0,5 N·m . La coppia finale dipende dal modello selezionato, dal design dell'avvolgimento, dalla velocità e dalle effettive condizioni di lavoro.
SÌ. La serie di motori CC con spazzole 63ZYT è adatta per molte applicazioni di azionamento di pompe perché offre una coppia maggiore e una potenza maggiore. Per una selezione accurata, i clienti devono fornire il carico della pompa, la velocità di lavoro, i requisiti di flusso, le condizioni di pressione e il ciclo di lavoro.
SÌ. Modar Motor può personalizzare la lunghezza dell'albero, il diametro, il taglio a D, l'albero piatto, l'albero filettato, la sede per chiavetta, il doppio albero o strutture di alberi speciali in base ai disegni o ai campioni del cliente.
SÌ. Il coperchio anteriore, il diametro di posizionamento, la posizione del foro di montaggio e l'interfaccia di installazione possono essere personalizzati per adattarsi al design dell'apparecchiatura del cliente o all'assemblaggio esistente.
Il funzionamento continuo dipende dal carico, dalla corrente, dall'aumento della temperatura, dalle condizioni di raffreddamento e dal ciclo di lavoro. Per un funzionamento a lungo termine, Modar Motor può aiutare a valutare il punto di lavoro e consigliare la giusta configurazione del motore.
Fornire tensione, velocità target, coppia richiesta, tipo di carico, ciclo di lavoro, disegno dell'albero, dimensioni di montaggio, limite di corrente, informazioni sul controller, ambiente di lavoro e quantità stimata dell'ordine.
SÌ. Modar Motor supporta la personalizzazione OEM e ODM per i motori DC A63ZYT, inclusi tensione, velocità, coppia, albero, struttura di montaggio, cavo, connettore, direzione di rotazione e parametri prestazionali.
