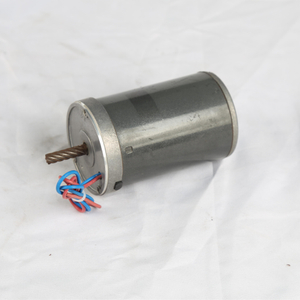

A63ZYT 시리즈 DC 모터 는 고전력 24V 브러시형 DC 모터 입니다. 더 강력한 출력 성능, 안정적인 작동 속도 및 안정적인 기계 통합이 필요한 OEM 장비용으로 설계된 A63ZYT 시리즈는 더 작은 브러시형 DC 모터 플랫폼과 비교하여 더 높은 정격 전력, 더 높은 토크 용량 및 더 견고한 모터 본체를 제공하므로 펌프 시스템, 산업용 드라이브 모듈, 전동 액추에이터, 상업용 기계 및 맞춤형 변속기 장비에 적합합니다.
대표적인 기술 매개변수에 따르면 A63ZYT 시리즈에는 정격 출력이 약 63W~157W 이고 정격 토크가 약 0.2N·m~0.5N·m 인 여러 모델이 포함되어 있습니다 . 나열된 모델은 24V DC 플랫폼 에서 작동합니다. 일반적으로 정격 속도가 약 3000rpm 인 선택한 구성에 따라 이로 인해 A63ZYT 시리즈는 소형 모터가 충분한 전력이나 부하 용량을 제공하지 못하는 응용 분야에 강력한 선택이 됩니다.
OEM 구매자를 위해 Modar Motor는 고객의 작업 조건 및 조립 설계에 따라 맞춤형 모터 솔루션을 제공할 수 있습니다. 사용자 정의 옵션에는 전압, 속도, 토크, 출력 샤프트, 장착 인터페이스, 리드 와이어, 커넥터, 회전 방향, 성능 곡선 및 모터 길이가 포함될 수 있습니다.
63ZYT
모다르 모터
63mm
63-157W
0.2~0.5Nm
24V
100% 순수 구리
2
약 30일
63ZYT 브러시형 DC 모터는 표준 소형 DC 모터보다 더 많은 출력 전력이 필요한 애플리케이션을 위해 개발되었습니다. 더 큰 모터 프레임과 더 높은 출력 범위를 갖춘 이 시리즈는 시동 토크, 부하 안정성 및 파워 리저브가 중요한 장비에 적합합니다.
63ZYT 브러시 DC 모터는 작지만 강력한 구동 소스가 필요한 OEM 제품에 특히 유용합니다. 펌프 헤드, 커플링, 벨트, 풀리, 기어박스 또는 고객이 설계한 변속기 시스템과 연결할 수 있습니다. 장비 제조업체의 경우 A63ZYT 시리즈는 더 높은 부하 조건에서 안정적인 성능이 필요한 애플리케이션에 실용적인 모터 플랫폼을 제공합니다.
63ZYT 브러시형 DC 모터T 시리즈의 대표 모델은 24V DC 입력 플랫폼을 기반으로 합니다 . 24V DC는 DC 전원 공급 장치 및 제어 시스템과 통합하기가 상대적으로 쉽기 때문에 산업용 제어 장비, 펌프 시스템, 자동화 장치, 액추에이터 모듈 및 상업용 기계에 널리 사용됩니다.
이미 24V 제어 플랫폼을 사용하는 고객의 경우 A63ZYT 시리즈를 통해 전기 매칭을 단순화할 수 있습니다. 애플리케이션에 다른 전압이 필요한 경우 Modar Motor는 필요한 속도, 토크, 전류 제한 및 주문 수량에 따라 맞춤형 권선 솔루션을 평가할 수 있습니다.
제품 표에는 A63ZYT001, A63ZYT025, A63ZYT030, A63ZYT045 및 A63ZYT050을 포함한 여러 대표 모델이 포함되어 있습니다 . 이러한 모델은 다양한 부하 요구 사항에 대해 다양한 출력 레벨을 제공합니다.
모델 A63ZYT025 은 약 63W 정격 출력과 0.2N·m 정격 토크를 제공합니다. 이는 소형 브러시 DC 모터보다 더 강력한 출력이 필요하지만 A63ZYT 플랫폼의 최대 전력 수준은 필요하지 않은 애플리케이션에 적합합니다.
모델 A63ZYT030 은 약 94W 정격 전력과 0.3N·m 정격 토크를 제공합니다. 안정적인 구동 성능, 적당한 토크, 안정적인 정격 속도가 필요한 OEM 장비를 위한 균형 잡힌 옵션입니다.
A63ZYT001 모델은 약 125W의 정격 출력과 0.4N·m 의 정격 토크를 제공합니다. 펌프 시스템, 드라이브 모듈 및 소형 산업 메커니즘과 같이 더 강력한 기계적 출력이 필요한 응용 분야에 적합합니다.
모델 A63ZYT045 은 약 141W 정격 전력과 0.45N·m 정격 토크를 제공합니다. 이 모델은 더 강한 출력과 안정적인 속도가 요구되는 고부하 애플리케이션에 적합합니다.
모델 A63ZYT050 은 약 157W의 정격 출력과 0.5N·m 의 정격 토크를 제공합니다. 이는 나열된 표에서 더 높은 출력 옵션이며 더 강력한 시동 성능과 더 높은 연속 전력 성능이 필요한 장비에 고려할 수 있습니다.
63ZYT 브러시형 DC 모터 시리즈는 모터가 무부하 조건에서 작동할 뿐만 아니라 실제 기계적 부하를 구동해야 하는 응용 분야를 위해 설계되었습니다. 약 의 정격 토크 범위를 0.2N·m ~ 0.5N·m 통해 모터는 더 무거운 메커니즘, 유체 저항, 마찰 하중 또는 변속기 시스템을 지원할 수 있습니다.
OEM 프로젝트의 경우 실제 작업 지점을 주의 깊게 평가해야 합니다. 엔지니어는 정격 토크, 피크 토크, 시동 전류, 부하 변동, 열 상승 및 듀티 사이클을 고려해야 합니다. 올바른 모델을 선택하면 시스템 안정성을 향상시키고 과열이나 출력 부족의 위험을 줄이는 데 도움이 될 수 있습니다.
성능 곡선은 속도, 토크, 전류, 효율성 및 출력 전력 간의 관계에 대한 중요한 정보를 제공합니다. 이는 엔지니어가 올바른 모터 모델을 선택할 때 유용합니다.
예를 들어, 모터가 장시간 동안 스톨 토크에 너무 가깝게 작동하면 전류 및 온도 상승이 크게 증가할 수 있습니다. 무부하 속도로만 모터를 선택한 경우 최종 장비는 실제 부하에서 필요한 출력을 달성하지 못할 수 있습니다. Modar Motor는 고객의 부하 데이터 및 테스트 요구 사항을 기반으로 적합한 작업 영역을 평가하는 데 도움을 줄 수 있습니다.
63ZYT 브러시형 DC 모터는 고객의 장비 설계에 맞게 다양한 샤프트 구조로 맞춤화할 수 있습니다. 일반적인 옵션에는 원형 샤프트, D컷 샤프트, 플랫 샤프트, 나사산 샤프트, 키홈 샤프트, 확장 샤프트, 이중 샤프트 또는 특수 가공 샤프트가 포함됩니다.
이는 펌프 헤드, 커플링, 풀리, 기어 및 맞춤형 변속기 모듈에 특히 중요합니다. 올바른 샤프트 설계는 조립 정확도를 향상시키고 기계적 진동을 줄일 수 있습니다.
모터 전면 커버, 위치 직경, 장착 구멍 및 설치 인터페이스는 고객의 도면에 따라 맞춤화할 수 있습니다. 이는 모터가 기존 장비 하우징이나 새로운 제품 설계에 적합하도록 도와줍니다.
OEM 교체 프로젝트의 경우 장착 호환성이 가장 중요한 요소 중 하나인 경우가 많습니다. Modar Motor는 도면이나 샘플을 평가하고 이에 따라 모터 구조를 조정하는 데 도움을 줄 수 있습니다.
대표 모델은 기반이지만 24V DC 전기적 성능은 고객 요구에 따라 조정될 수 있습니다. 가능한 사용자 정의에는 전압, 정격 속도, 정격 토크, 전류, 전력 및 효율성 최적화가 포함됩니다.
엄격한 전류 제한 또는 온도 상승 요구 사항이 있는 애플리케이션의 경우 Modar Motor는 맞춤형 권선 설계가 필요한지 여부를 평가하는 데 도움을 줄 수 있습니다.
리드선 길이, 케이블 콘센트 방향, 단자 유형, 커넥터 모델 및 배선 정의를 맞춤화하여 일괄 생산할 수 있습니다. 이는 조립 시간을 단축하고 OEM 장비의 배선 일관성을 향상시키는 데 도움이 됩니다.
63ZYT 브러시형 DC 모터 시리즈에는 다양한 모터 길이와 출력 레벨이 포함되어 있습니다. 고객은 소형 장비를 위한 더 짧은 모델을 선택하거나 더 높은 토크 및 전력 요구 사항을 위한 더 긴 모델을 선택할 수 있습니다. 이러한 유연성은 엔지니어가 성능, 설치 공간 및 비용의 균형을 맞추는 데 도움이 됩니다.
63ZYT 브러시형 DC 모터 시리즈는 소형 브러시형 DC 모터 플랫폼보다 더 높은 전력을 제공합니다. 정격전력 최대 약 157W 로 컴팩트한 DC 모터 구조에 보다 강력한 구동 성능이 요구되는 장비에 적합합니다.
최대 약 0.5N·m 의 정격 토크 옵션을 갖춘 이 시리즈는 부하 시 안정적인 출력이 필요한 펌프 시스템, 액추에이터 메커니즘 및 산업용 드라이브 모듈에 적합합니다.
24V DC 플랫폼은 자동화, 펌프 장비 및 산업 제어 시스템에 널리 사용됩니다. 이로 인해 63ZYT 브러시형 DC 모터 시리즈를 기존의 여러 전기 아키텍처에 더 쉽게 통합할 수 있습니다.
63ZYT 브러시형 DC 모터 시리즈는 중전력에서 고전력까지 다양한 출력 레벨을 제공합니다. 고객은 부하 요구 사항, 설치 길이, 전류 제한 및 예상 작동 조건에 따라 올바른 모델을 선택할 수 있습니다.
Modar 모터는 샤프트, 장착 인터페이스, 전압, 속도, 토크, 케이블, 커넥터 및 성능 매개변수를 포함하여 브러시형 DC 모터에 대한 OEM 및 ODM 사용자 정의를 지원합니다. 이를 통해 고객은 최종 제품 설계에 더 잘 맞는 모터 솔루션을 개발할 수 있습니다.
63ZYT 브러시형 DC 모터는 더 높은 토크와 안정적인 속도가 필요한 펌프 애플리케이션에 적합합니다. 액체 이송 펌프, 순환 펌프, 스프레이 장비, 세척 시스템, 소형 압력 장치 및 기타 유체 관련 구동 시스템에 사용할 수 있습니다.
펌프 적용의 경우 부하 토크는 매체 점도, 압력, 유량 및 작동 조건에 따라 변경될 수 있습니다. 따라서 고객은 정확한 모터 선택을 위해 펌프 유형, 작동 속도, 전류 제한 및 듀티 사이클을 제공해야 합니다.
63ZYT 브러시형 DC 모터 시리즈는 소형 산업용 모듈의 코어 구동 모터로 사용할 수 있습니다. 벨트, 풀리, 커플링, 기어 또는 맞춤형 기계 구조를 구동할 수 있습니다. 더 높은 전력 출력으로 인해 더 작은 모터가 충분한 성능을 제공하지 못하는 응용 분야에 적합합니다.
일반적인 예로는 회전 구동 장치, 조정 장치, 기계식 전송 모듈 및 보조 산업용 장비가 있습니다.
전동 액추에이터 애플리케이션의 경우 A63ZYT 모터는 강력한 토크와 안정적인 움직임을 제공할 수 있습니다. 회전식 액추에이터, 리프팅 메커니즘, 밸브 드라이브 어셈블리 및 자동 제어 장치에 사용할 수 있습니다.
액추에이터 시스템에 사용할 경우 시동 토크, 정격 부하, 듀티 사이클, 제한 위치, 전류 보호 및 열 상승을 평가하는 것이 중요합니다.
63ZYT 브러시드 DC 모터는 더 높은 출력 전력과 안정적인 작동이 요구되는 자동화 장비에 적용할 수 있습니다. 이는 공급 메커니즘, 소형 컨베이어, 회전 플랫폼, 기계적 조정 시스템 및 맞춤형 모션 모듈에 사용될 수 있습니다.
자동화 장비의 경우 안정적인 반복 작동과 안정적인 배치 일관성이 중요합니다. Modar Motor는 실제 부하 조건에 따라 맞춤형 모터 매칭을 제공할 수 있습니다.
상업용 기계에는 반복적으로 사용할 수 있을 만큼 작고 안정적이며 강력한 모터가 필요한 경우가 많습니다. A63ZYT 시리즈는 자동 판매기, 청소 장비, 포장 기계, 디스플레이 시스템 및 사무 자동화 장치에 사용할 수 있습니다.
이러한 애플리케이션에서는 모터 소음, 온도 상승, 수명 및 조립 구조를 선택 시 고려해야 합니다.
63ZYT 브러시형 DC 모터는 고객이 설계한 전송 시스템에 통합될 수 있습니다. 기어박스, 펌프 헤드, 풀리, 커플링 또는 기계식 브래킷과 함께 사용할 수 있습니다. Modar Motor는 고객 피드백을 기반으로 샘플 테스트 및 매개변수 조정을 지원할 수 있습니다.
다음 기술 데이터는 63mm 63 ZYT 브러시 DC 모터 에 적용됩니다..
정격 전압 옵션: 24V 등
정격 속도: 3000rpm(맞춤형)
정격 토크: 0.2~0.5Nm(맞춤형)
출력 전력 범위: 63~157W(맞춤형)
외경 63mm
맞춤형 커버 장착 크기
맞춤형 케이블 길이 및 단자
기어 박스로 사용자 정의 가능
| 모터 특성 | |||||||||||||||
 |
| 63ZYT 브러시드 DC 모터 도면 |
 |
| 63ZYT 브러시형 DC 모터 성능 곡선 |
 |
63ZYT 브러시형 DC 모터는 더 강한 토크, 안정적인 속도 및 안정적인 출력을 요구하는 OEM 장비용으로 설계된 고출력 브러시형 DC 모터입니다. 펌프, 산업용 드라이브 시스템, 전동 액추에이터, 자동화 장비 및 상업용 기계에 적합합니다.
대표적인 기술표에는 24V DC 모델이 나와 있습니다. 기타 전압 요구 사항은 고객의 애플리케이션, 필요한 속도, 토크 및 주문 수량에 따라 평가될 수 있습니다.
나열된 대표 데이터에 따르면 정격 전력 범위는 약 63W ~ 157W 입니다 . 다양한 모델은 중부하 및 고부하 애플리케이션에 대해 서로 다른 전력 수준을 제공합니다.
대표적인 정격 토크 범위는 약 0.2N·m ~ 0.5N·m 입니다 . 최종 토크는 선택한 모델, 권선 설계, 속도 및 실제 작동 조건에 따라 달라집니다.
예. 63ZYT 브러시형 DC 모터 시리즈는 더 강력한 토크와 더 높은 전력 출력을 제공하므로 많은 펌프 구동 애플리케이션에 적합합니다. 정확한 선택을 위해 고객은 펌프 부하, 작동 속도, 유량 요구 사항, 압력 조건 및 듀티 사이클을 제공해야 합니다.
예. Modar Motor는 고객 도면이나 샘플에 따라 샤프트 길이, 직경, D컷, 플랫 샤프트, 나사형 샤프트, 키홈, 이중 샤프트 또는 특수 샤프트 구조를 맞춤화할 수 있습니다.
예. 전면 커버, 위치 직경, 장착 구멍 위치 및 설치 인터페이스는 고객의 장비 설계 또는 기존 어셈블리에 맞게 맞춤화할 수 있습니다.
연속 작동은 부하, 전류, 온도 상승, 냉각 조건 및 듀티 사이클에 따라 달라집니다. 장시간 작동의 경우 Modar Motor는 작업 지점을 평가하고 올바른 모터 구성을 권장하는 데 도움을 줄 수 있습니다.
전압, 목표 속도, 필요한 토크, 부하 유형, 작동 주기, 샤프트 도면, 장착 치수, 전류 제한, 컨트롤러 정보, 작업 환경 및 예상 주문 수량을 제공하십시오.
예. Modar 모터는 전압, 속도, 토크, 샤프트, 장착 구조, 케이블, 커넥터, 회전 방향 및 성능 매개변수를 포함하여 A63ZYT DC 모터에 대한 OEM 및 ODM 사용자 정의를 지원합니다.
