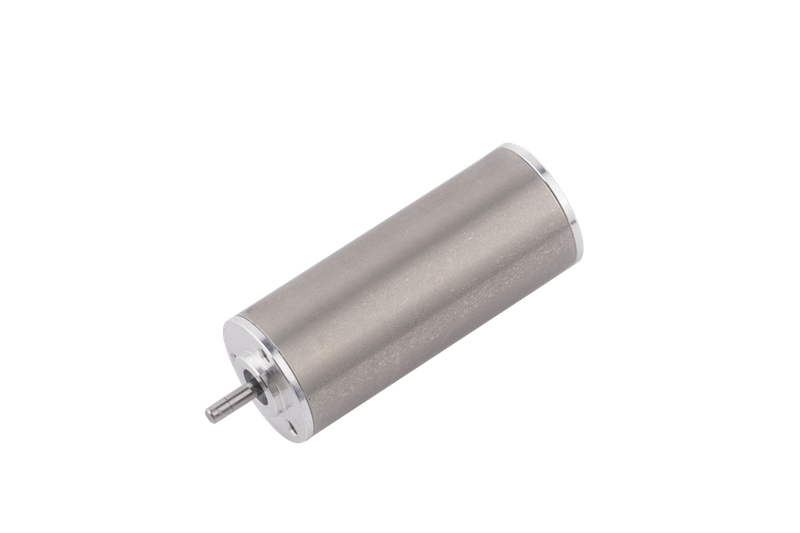

12 mm schlitzloser bürstenloser Motor – Hochstabiler Micro-BLDC-Motor

Typische Anwendungen von  12 mm schlitzlosen bürstenlosen Gleichstrommotoren

Der nutenlose bürstenlose 12-mm-Motor  eignet sich für kompakte Systeme, die eine zuverlässige kontinuierliche Bewegung erfordern.

Der bürstenlose 12-mm-Motor wird häufig in Präzisionsautomatisierungsmodulen und Robotersubsystemen eingesetzt, bei denen ein gleichmäßiges Drehmoment und eine reibungslose Steuerung erforderlich sind.

In medizinischen und analytischen Geräten unterstützt der schlitzlose bürstenlose 12-mm-Motor einen stabilen Langzeitbetrieb ohne Vibrationen oder Geräusche.

Typische Anwendungen sind:

• Kompakte Automatisierungssysteme

• Präzisionsroboter-Subsysteme

• Medizinische Analyse- und Diagnosegeräte

• Präzisionspumpen für den Dauerbetrieb

• OEM-integrierte Bewegungsplattformen

Technische  Daten des  12 mm schlitzlosen bürstenlosen Gleichstrommotors

Die folgenden technischen Daten gelten für den 12mm nutenlosen bürstenlosen Gleichstrommotor.

Elektrische Parameter

• Nennspannungsoptionen: 6V usw.

• Nenngeschwindigkeit: 12000 U/min (kundenspezifisch)

• Nenndrehmoment: 4 mN.m (kundenspezifisch)


• Ausgangsleistung: 5 W (kundenspezifisch)

Optionale Konfigurationen

• Hall-Sensoren oder Encoder-Feedback

• Kundenspezifische Wellen- oder Steckertypen

• Kabel- oder Anschlussvarianten




Nutenloser Motor.pdf



Motoreigenschaften

Teilenummer des Motors

12ZWWC29

Polpaare

-

2

Anschlusswiderstand, Phase-Phase

Ω

1

Anschlussinduktivität, Phase-Phase

mH

0.033

Wicklungsverbindungsmethode

-

Sternverbindung

Isolierklasse

-

B

Diensttyp

-

S2

Isolationsfestigkeit (Spannungsfestigkeit)

-

660VAC/1KHz/1mA/1s

Isolationswiderstand

-

100 MΩ/500 VDC

Gewicht

G

16.5

Nennspannung

V

6

Nennleistung

W

5

Nenndrehmoment

mN·m

4

Nenngeschwindigkeit

U/min

12000

Nennstrom

A

1.21

Keine Lastgeschwindigkeit

U/min

15000

Kein Laststrom

A

0.16

Motoreffizienz

%

70

Lärm (Umgebungslärm 20 dB, Testabstand 1 m)

dB

<50

Wärmewiderstand (Leerlauf)

K/W

12.49

Umgebungstemperatur

℃

22.3

Maximale Wicklungstemperatur

℃

86

Drehmomentkonstante

mN·m/A

3.29

Back-EMF-Konstante – Spitzenwert

V/Krpm

0.49

Back-EMF-Konstante – effektiver Wert

V/Krpm

0.34

Spitzendrehmoment

mN·m

19.76

Spitzenstrom

A

6

Rotorträgheit

g·cm²

0.3

Mechanische Zeitkonstante

MS

2.76

Schlussglocke

-

Aluminiumlegierung

Lager

-

Rillenkugellager

Magnet

-

Sintern von NdFeB

Rotationswelle

-

Kohlenstoffstahl

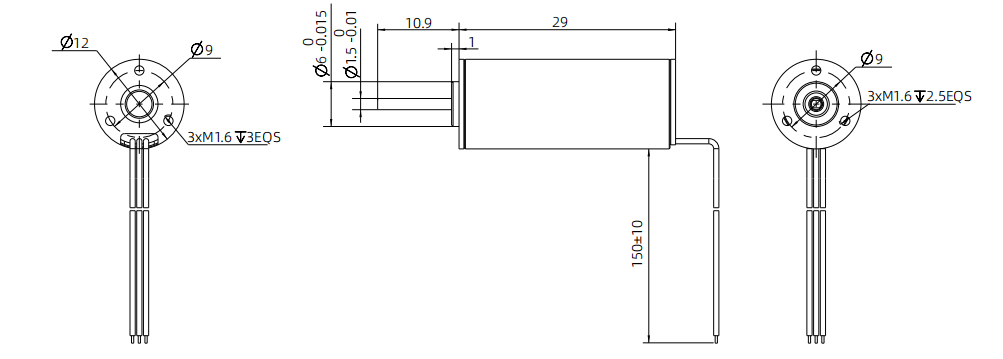

Maßzeichnung des  12-mm-nutenlosen bürstenlosen Motors  12ZWWC29

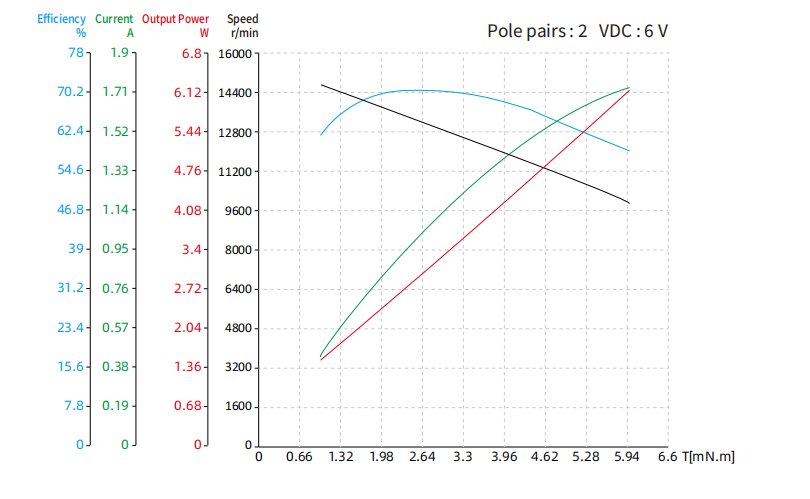

Leistungskurve des  12-mm-nutenlosen bürstenlosen Motors  12ZWWC29

FAQ – 12 mm schlitzloser bürstenloser Gleichstrommotor

F1: Was unterscheidet den nutenlosen bürstenlosen 12-mm-Motor von kleineren Größen?

Höhere Drehmomentkapazität und bessere thermische Leistung.

F2: Ist der bürstenlose 12-mm-Motor ohne Schlitz für den Dauerbetrieb geeignet?

Ja, der nutenlose bürstenlose 12-mm-Motor ist für längere Arbeitszyklen ausgelegt.

F3: Kann ein 12-mm-nutenloser bürstenloser Motor in medizinischen Anwendungen verwendet werden?

Ja, insbesondere dort, wo eine reibungslose und leise Leistung erforderlich ist.

F4: Unterstützt der 12-mm-Brushless-Motor ohne Schlitz Encoder-Feedback?

Ja, die Integration externer Encoder wird unterstützt.

F5: Ist eine Anpassung möglich?

Ja, eine vollständige OEM-Anpassung ist verfügbar.

F6: Unterstützen Sie langfristige Lieferprojekte?

Ja, eine stabile langfristige OEM-Versorgung wird unterstützt.
