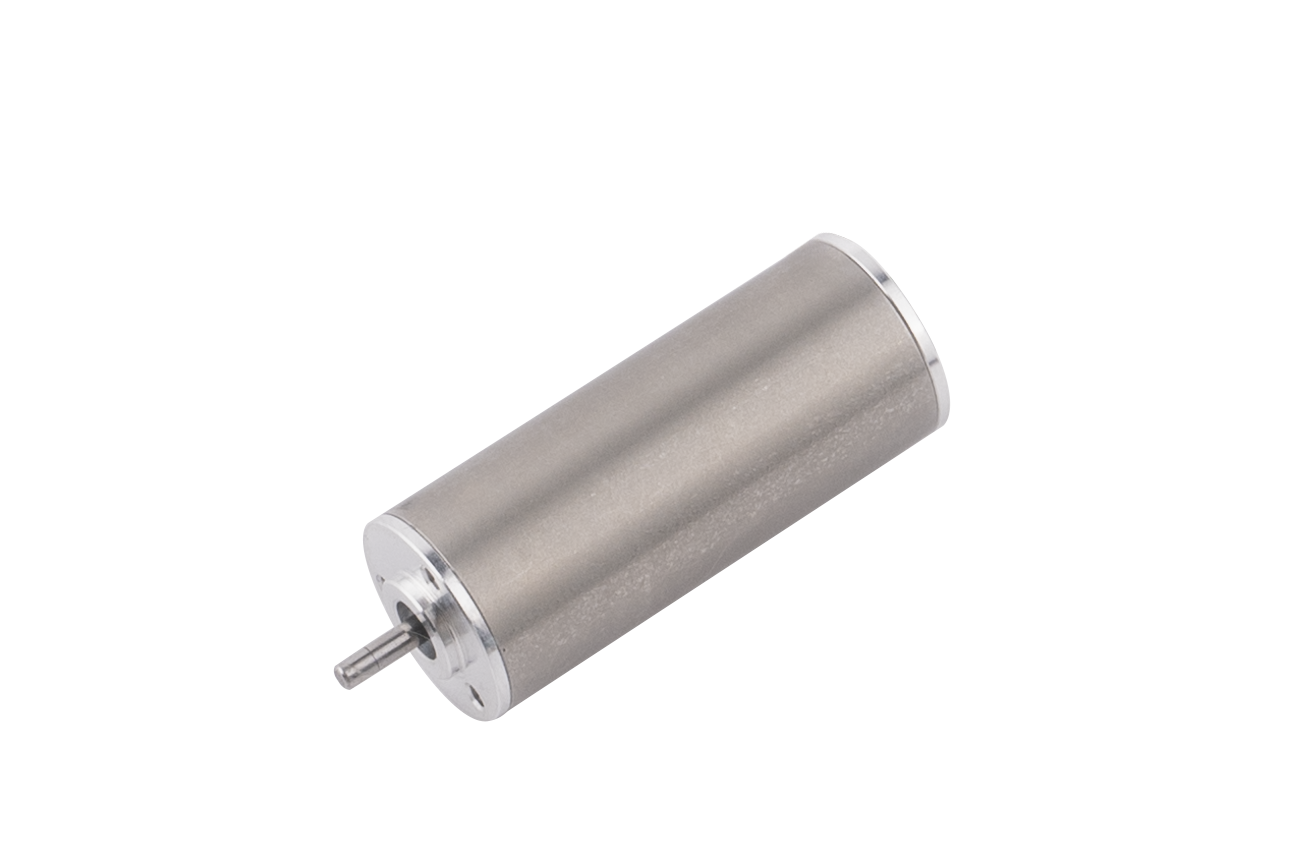

Moteur sans balais sans fente de 12 mm – Moteur Micro BLDC haute stabilité

Moteur CC sans balais sans fente de 12 mm – Présentation du produit

Le moteur sans balais sans fente de 12 mm est conçu pour une stabilité élevée et un fonctionnement prolongé dans les systèmes électromécaniques compacts. Le plus grand diamètre
du moteur sans balais sans fente de 12 mm  permet une sortie de couple accrue et des performances thermiques améliorées tout en conservant les avantages de la technologie sans fente.

Le moteur sans balais sans fente de 12 mm est généralement sélectionné pour les systèmes nécessitant un fonctionnement continu et fluide et un contrôle précis de la vitesse.

Principales fonctionnalités

• Moteur BLDC sans fente de 12 mm

• Couple et stabilité thermique améliorés

• Fonctionnement fluide et silencieux

• Convient aux cycles de service continus

• Conçu pour l'intégration OEM et système

Applications typiques du  moteur CC sans balais sans fente de 12 mm

Le moteur sans balais sans fente de 12 mm  convient aux  systèmes compacts nécessitant un mouvement continu fiable.

Le moteur sans balais sans fente de 12 mm  est fréquemment utilisé dans les modules d'automatisation de précision et les sous-systèmes robotiques où un couple constant et un contrôle fluide sont nécessaires.

Dans les appareils médicaux et analytiques,  le moteur sans balais sans fente de 12 mm  permet un fonctionnement stable à long terme sans introduire de vibrations ni de bruit.

Les applications typiques incluent :

• Systèmes d'automatisation compacts

• Sous-systèmes robotiques de précision

• Appareils d'analyse et de diagnostic médicaux

• Pompes de précision à service continu

• Plateformes de mouvement intégrées OEM

techniques du  Spécifications  moteur à courant continu sans balais sans fente de 12 mm

Les données techniques suivantes s'appliquent au  12moteur CC sans balais sans fente mm.

Paramètres électriques

• Options de tension nominale : 6 V, etc.

• Vitesse nominale : 12 000 tr/min (personnalisé)

• Couple nominal : 4 mN.m (personnalisé)


• Puissance de sortie : 5 W (personnalisé)

Configurations facultatives

• Capteurs à effet Hall ou retour d'encodeur

• Types d'arbres ou de connecteurs personnalisés

• Variations de câbles ou de bornes




Moteur sans fente.pdf



Caractéristiques du moteur

Numéro de pièce du moteur

12ZWWC29

Paires de pôles

-

2

Résistance terminale, Phase-Phase

Ω

1

Inductance terminale, Phase-Phase

mH

0.033

Méthode de connexion d'enroulement

-

Connexion étoile

Classe d'isolation

-

B

Type de service

-

S2

Force d'isolation (tension de tenue)

-

660VAC/1KHz/1mA/1s

Résistance d'isolation

-

100 MΩ/500 V CC

Poids

g

16.5

Tension nominale

V

6

Puissance nominale

W

5

Couple nominal

mN·m

4

Vitesse nominale

RPM

12000

Courant nominal

UN

1.21

Pas de vitesse de chargement

RPM

15000

Pas de courant de charge

UN

0.16

Efficacité du moteur

%

70

Bruit (bruit ambiant 20 dB, distance de test 1 m)

dB

<50

Résistance thermique (à vide)

K/W

12.49

Température ambiante

℃

22.3

Température maximale d'enroulement

℃

86

Constante de couple

mN·m/A

3.29

Constante de contre-EMF - valeur de crête

V/Krpm

0.49

Constante de contre-EMF - valeur efficace

V/Krpm

0.34

Couple maximal

mN·m

19.76

Courant de pointe

UN

6

Inertie du rotor

g·cm⊃2 ;

0.3

Constante de temps mécanique

MS

2.76

Cloche de fin

-

Alliage d'aluminium

Palier

-

Roulement à billes à gorge profonde

Aimant

-

Fritté NdFeB

Arbre de rotation

-

Acier au carbone

Dessin dimensionnel du  moteur sans balais sans fente de 12 mm 12ZWWC29

Courbe de performance du  moteur sans balais sans fente de 12 mm 12ZWWC29

FAQ – Moteur CC sans balais sans fente de 12 mm

Q1 : Qu'est-ce qui distingue le  moteur sans balais sans fente de 12 mm  des tailles plus petites ?

Capacité de couple plus élevée et meilleures performances thermiques.

Q2 :  Le moteur sans balais sans fente de 12 mm est-il  adapté à un fonctionnement continu ?

Oui,  le moteur sans balais sans fente de 12 mm  est conçu pour des cycles de service prolongés.

Q3 :  Le moteur sans balais sans fente de 12 mm peut-il  être utilisé dans des applications médicales ?

Oui, surtout là où des performances fluides et silencieuses sont requises.

Q4 :  Le moteur sans balais sans fente de 12 mm  prend-il en charge le retour de l'encodeur ?

Oui, l'intégration d'un encodeur externe est prise en charge.

Q5 : La personnalisation est-elle disponible ?

Oui, une personnalisation OEM complète est disponible.

Q6 : Soutenez-vous les projets d’approvisionnement à long terme ?

Oui, un approvisionnement OEM stable à long terme est pris en charge.
