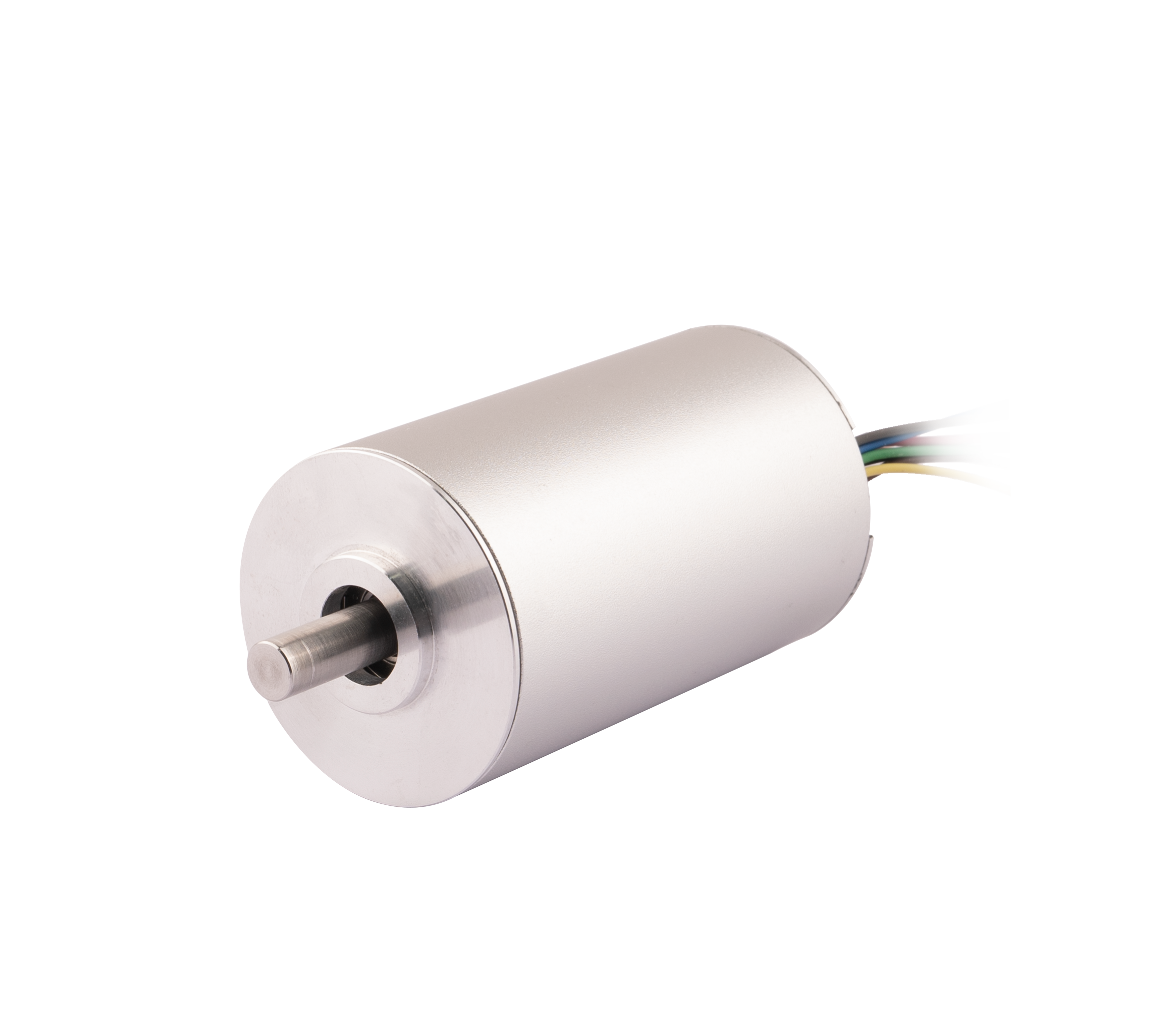

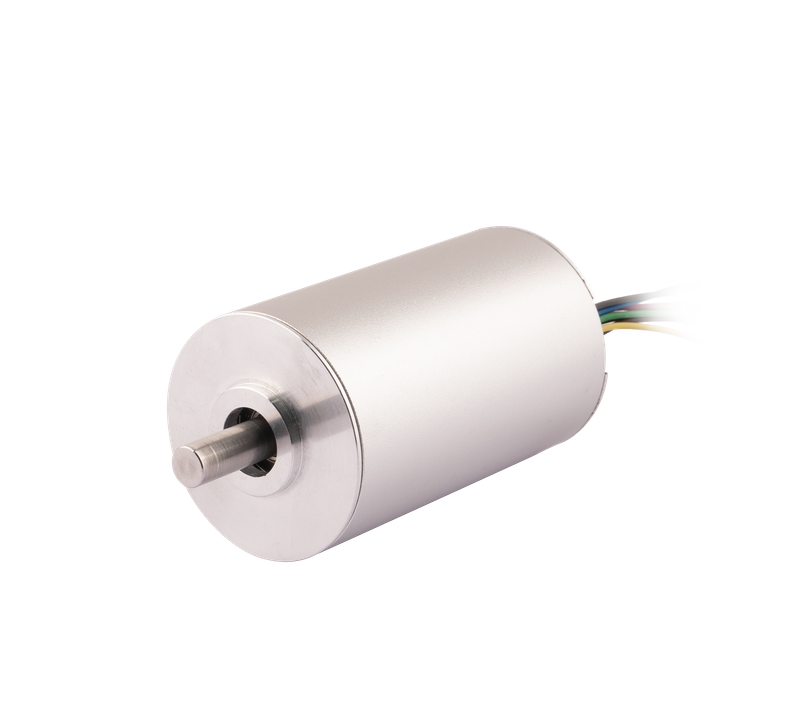

Motor CC sin escobillas y sin ranura de 36 mm para automatización industrial

Motor de CC sin escobillas y sin ranuras de 36 mm: descripción general del producto

El motor CC sin escobillas y sin ranura de 36 mm está diseñado para un rendimiento de nivel industrial y al mismo tiempo conserva las ventajas de suavidad de la tecnología sin ranuras.
El motor de CC sin escobillas y sin ranura de 36 mm proporciona un par continuo más alto y una capacidad térmica mejorada, lo que lo hace adecuado para aplicaciones robóticas y de automatización exigentes.

Características clave

• Salida de par alta y continua

• Diseño sin ranuras para un movimiento sin vibraciones

• Construcción para uso industrial

• Excelente control de velocidad y par.

• Configuraciones eléctricas flexibles

• Larga vida útil

Aplicaciones típicas del  motor de CC sin escobillas y sin ranura de 36 mm

El motor CC sin escobillas y sin ranura de 36 mm se utiliza ampliamente en  automatización industrial y robótica..

Las aplicaciones típicas incluyen:

• Robots industriales compactos

• Equipos de montaje automatizados.

• Plataformas de movimiento de precisión

• Maquinaria de fabricación inteligente




Aspectos destacados de la aplicación

• Operación estable bajo carga continua

• Mantenimiento reducido debido a un funcionamiento suave

• Vida útil del sistema mejorada

• Adecuado para control de movimiento de circuito cerrado

técnicas del  Especificaciones  motor CC sin escobillas y sin ranura de 36 mm

Los siguientes datos técnicos se aplican al  36motor CC sin escobillas y sin ranura de mm..

Parámetros eléctricos

• Opciones de tensión nominal: 18-48V.

• Velocidad nominal: 7340-11700 rpm (personalizada)

• Par nominal: 70-100 mN.m (personalizado)


• Potencia de salida: 68-85W (personalizado)

Configuraciones opcionales

• Sensores Hall o retroalimentación del codificador

• Tipos de ejes o conectores personalizados

• Variaciones de cable o terminal




Motor sin ranura.pdf



Características motoras
Número de pieza del motor								36ZWWC60
pares de polos								-					1									1										1									1								2
Resistencia terminal, Fase-Fase								Ω					0.6									0.68										1.45									2.1								0.41
Inductancia terminal, fase-fase								mH					0.08									0.1										0.19									0.27								0.042
de conexión de bobinado Método								-					Conexión en estrella									Conexión en estrella										Conexión en estrella									Conexión en estrella								Conexión en estrella
Clase de aislamiento								-					B									B										B									B								B
Tipo de servicio								-					T2									T2										T2									T2								T1
Método de retroalimentación								-					Sensores de pasillo									Sensores de pasillo										Sensores de pasillo									Sensores de pasillo								Sensores de pasillo
Ángulo de conmutación								-					120°									120°										120°									120°								120°
Resistencia del aislamiento (tensión soportada)								-					500 VCA/1 KHz/1 mA/1 s
Resistencia de aislamiento								-					100MΩ/500VCC
Peso								gramo					270									270										270									270								270
Tensión nominal								V					18									24										36									48								24
potencia nominal								W.					68									69										74									85								85
Par nominal								mN·m					70									70										70									70								100
velocidad nominal								RPM					7340									9345										10000									11700								8100
Corriente nominal								A					4.97									3.78										2.59									2.21								4.80
Velocidad sin carga								RPM					10000									11000										11500									13000								10300
Sin corriente de carga								A					0.37									0.37										0.22									0.2								0.36
Eficiencia del motor								%					76									76										79.5									80								84.4
Ruido (ruido ambiental 20 dB, distancia de prueba 1 m)								dB					<50									<50										<50									<50								<50
Resistencia térmica (sin carga)								K/W					0.42									0.43										0.44									0.36								0.58
Constante de tiempo térmica (sin carga)								S					1350									1350										2700									1080								1330
Temperatura ambiente								℃					21.1									23.1										20.1									20.4								19.5
Temperatura máxima de bobinado (sin carga)								℃					49.4									52.9										52.8									50.8								69.3
Constante de par								mN·m/A					14.08									18.50										27.07									31.62								20.83
Constante Back-EMF - valor pico								V/Krpm					2.09									2.74										4.01									4.68								3.08
Constante Back-EMF - valor efectivo								V/Krpm					1.47									1.94										2.83									3.31								2.18
Par máximo								mN·m					422.47									653.09										672.16									722.82								1219.51
Corriente máxima								A					30									35										25									23								59
Inercia del rotor								g·cm²					39									39										39									39								39
Constante de tiempo mecánica								EM					11.80									7.75										7.72									8.19								3.68
Campana de fin								-					Acero inoxidable
Cojinete								-					Rodamiento rígido de bolas
Imán								-					Sinterización NdFeB
Eje de rotación								-					Acero carbono

Dibujo de dimensiones del  motor sin escobillas sin ranura de 36 mm 36ZWWC60

Curva de rendimiento del  motor sin escobillas sin ranura de 36 mm 36ZWWC60

Preguntas frecuentes: motor de CC sin escobillas y sin ranura de 36 mm

P1: ¿  El motor de CC sin escobillas y sin ranuras de 36 mm es  adecuado para robots industriales?

Sí, especialmente para módulos robóticos compactos.

P2: ¿Puede  el motor de CC sin escobillas y sin ranuras de 36 mm ? funcionar continuamente

Sí,  el motor de CC sin escobillas y sin ranura de 36 mm  está diseñado para un funcionamiento continuo.

P3: ¿Se requiere refrigeración activa?

Normalmente no, pero hay refrigeración opcional disponible.

P4: ¿Se pueden personalizar las características eléctricas?

Sí, el devanado y el voltaje se pueden adaptar.

P5: ¿  El motor de CC sin escobillas y sin ranuras de 36 mm  admite control de circuito cerrado?

Sí, con integración de codificador.

P6: ¿Se admite la cooperación OEM a largo plazo?

Sí, incluido el soporte de ingeniería.
